Écrou coulissant M8 à bille à ressort pour profilé PV – aluminium 6060
product unavailable
ajouter à la liste de souhaits
5
Description

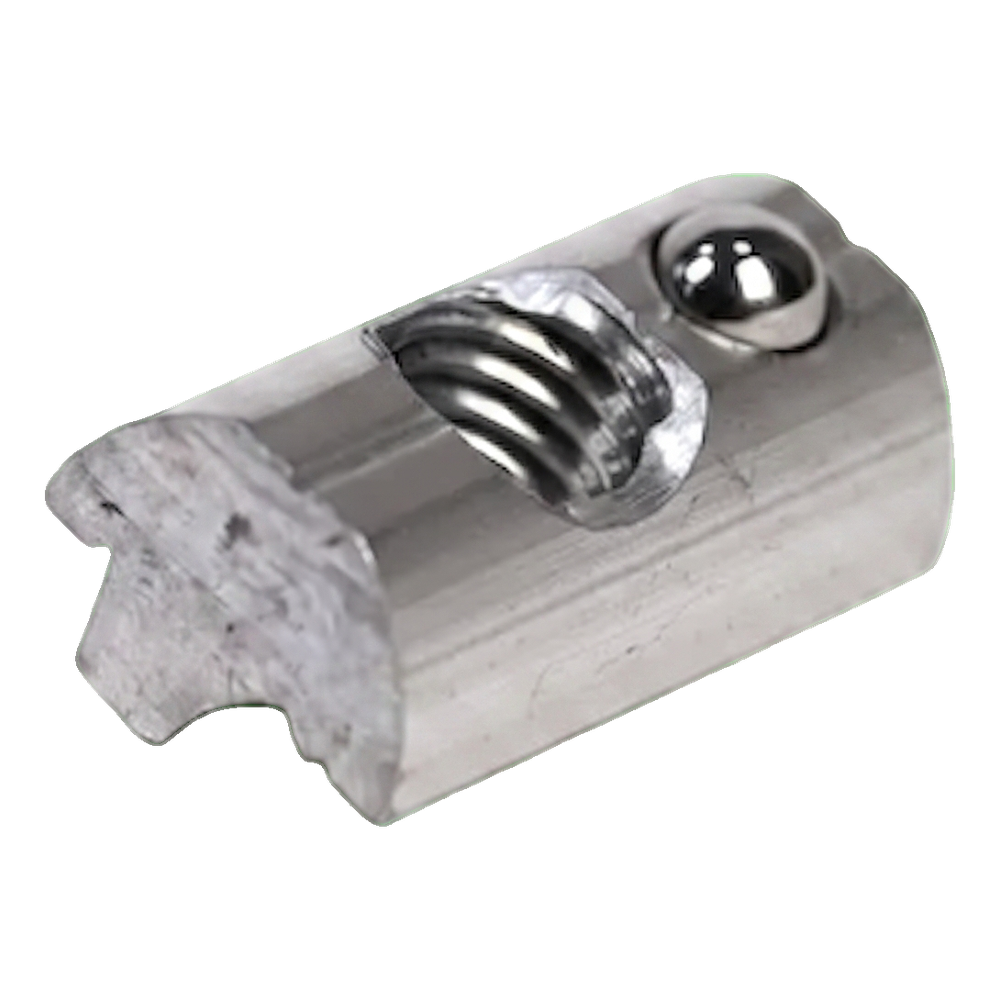

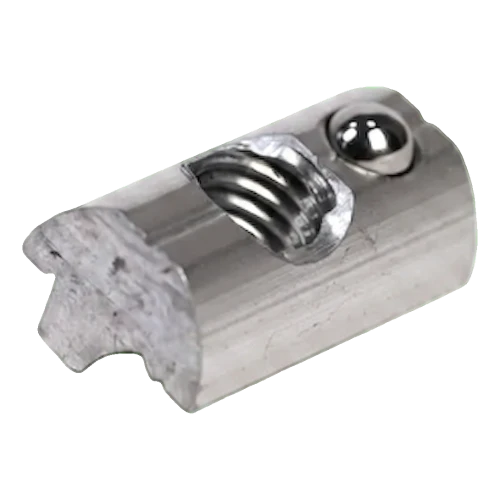

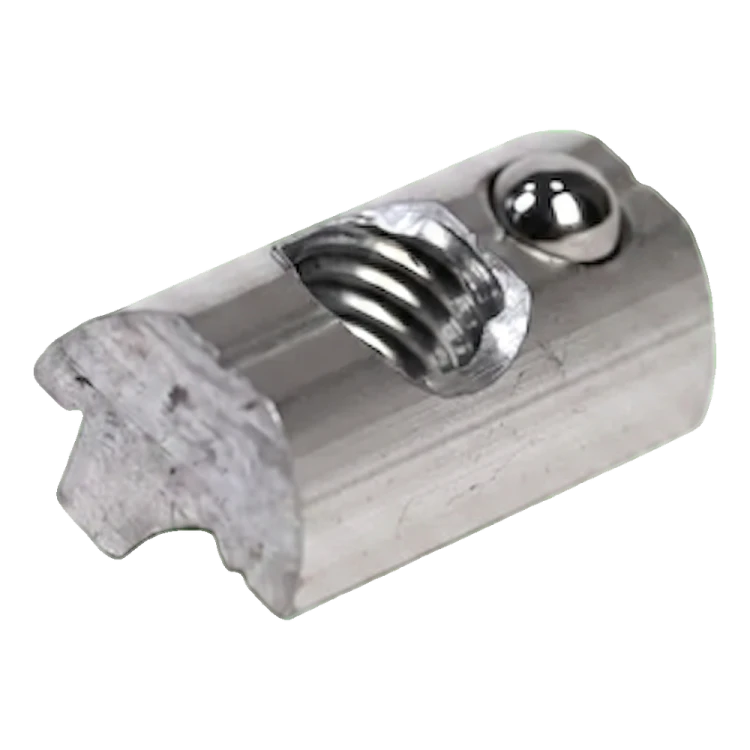

Écrou coulissant M8 à bille à ressort pour profilé PV – aluminium 6060
L'écrou coulissant M8 à bille à ressort (nutenstein) est un élément de fixation essentiel utilisé dans les installations photovoltaïques. Fabriqué en aluminium 6060, il allie une grande résistance mécanique à la légèreté et à la résistance à la corrosion. Cet écrou permet de fixer les pinces centrales et d'extrémité à n'importe quel endroit du profilé de montage, offrant à l'installateur une liberté totale dans le positionnement des modules PV.
La bille à ressort intégrée empêche l'écrou de sortir de la rainure du profilé avant le serrage final de la vis, ce qui facilite considérablement le travail sur le toit — l'élément reste en position souhaitée pendant le montage des pinces et des panneaux.
Utilisation et montage

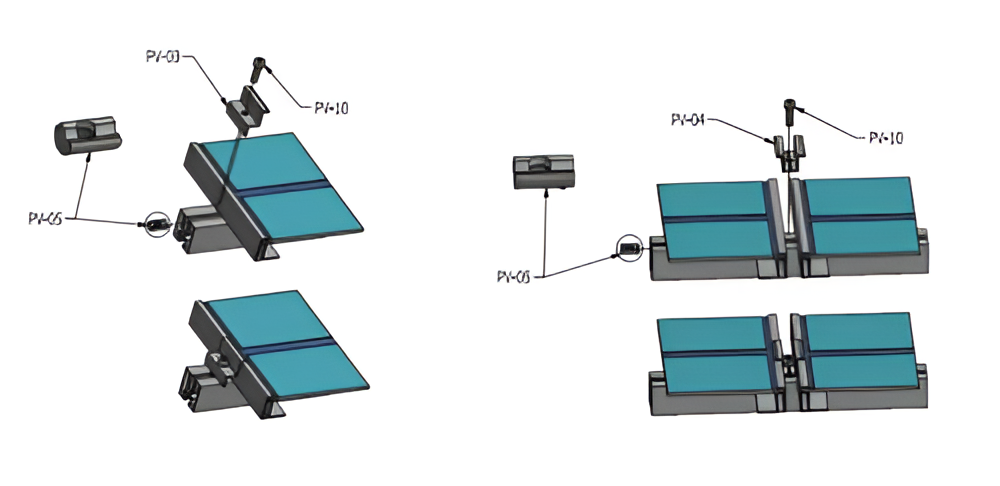

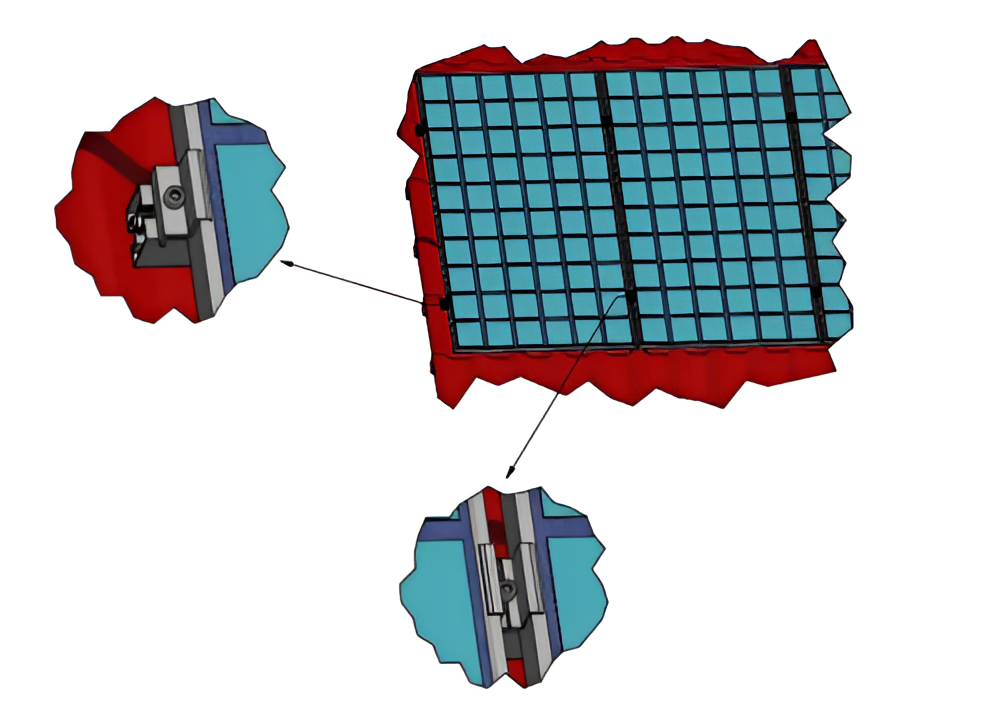

L'écrou coulissant se monte dans le rail supérieur du profilé en aluminium. Une fois inséré dans la rainure du profilé, la bille à ressort bloque l'élément en position, tout en permettant de le faire glisser librement jusqu'à l'endroit souhaité. Ensuite, à l'aide d'une vis M8, la pince de fixation du module photovoltaïque est serrée. Cette solution permet un positionnement précis des pinces, tant centrales que d'extrémité, sur toute la longueur du profilé.
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Matériau | Aluminium 6060 |
| Filetage | M8 |
| Emplacement de montage | Rail supérieur du profilé |
| Poids | 0,004 kg |
Instructions de montage
La vidéo suivante présente le montage des écrous coulissants et des vis dans le profilé en aluminium d'un système photovoltaïque.
Données techniques
| Type de filetage | M8 |
| Classe d'acier | A2 |
| DIN | DIN912 |
