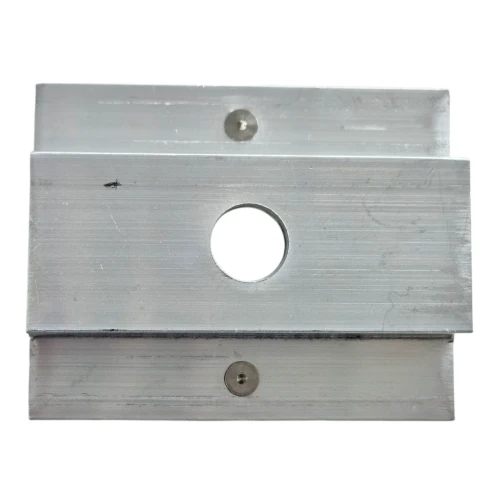

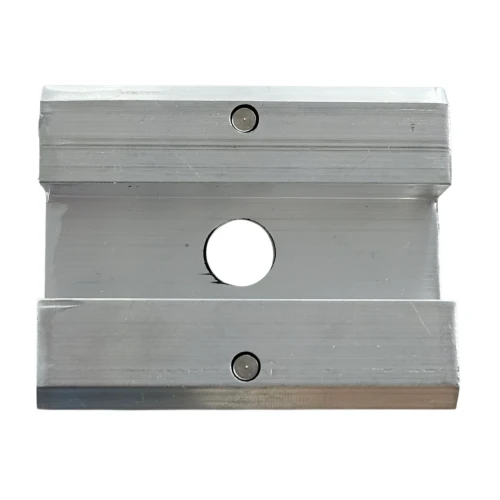

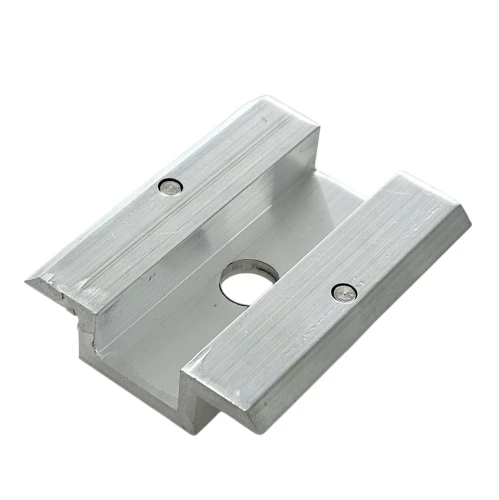

Pince centrale basse H8 avec goupille

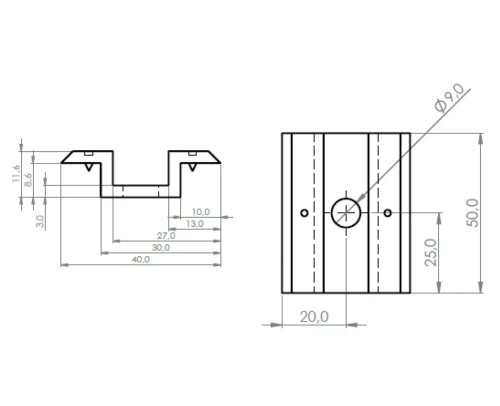

La pince de serrage basse avec broche de mise à la terre en aluminium 6060, 25 mm, trou M8 pour vis M8 destinée aux modules photovoltaïques est une solution innovante soutenant les installations de protection contre la foudre et les surtensions, particulièrement utile dans les systèmes photovoltaïques.

La pince de serrage est un élément de fixation pour les installations photovoltaïques, servant à fixer un panneau solaire au profilé en aluminium. Elle permet le montage des panneaux photovoltaïques aussi bien sur des toitures plates qu’inclinées.

Grâce aux broches de mise à la terre intégrées des deux côtés, la pince permet une égalisation rapide et efficace du potentiel entre les modules photovoltaïques, en perçant leur couche anodisée lors du serrage. Cette solution facilite non seulement le montage en éliminant le besoin de rondelles de mise à la terre supplémentaires, mais réduit également considérablement le temps d’installation tout en garantissant un haut niveau de sécurité et de performance du système.

Fabriquée en aluminium 6060 de haute qualité, elle se distingue par une excellente résistance aux conditions climatiques. La qualité de fabrication garantit une fixation durable de la structure des panneaux photovoltaïques.

La pince H8 a une utilisation limitée. La vis DIN 912 utilisée avec cette pince est plus longue de 15 mm que la vis standard utilisée dans la plupart des projets. Pour les panneaux avec un cadre de 35 mm ou 40 mm de hauteur (H-35 et H-40), nous recommandons d’utiliser plutôt la pince centrale H24 à la place de la H8.

Pour obtenir des informations sur les dimensions des vis, cliquez ici – Informations sur les pinces – Tableau des tailles de vis (DIN 912).

La pince de serrage est compatible avec les profils de montage suivants :
