Pont trapézoïdal en aluminium H-40 avec EPDM 330 mm – fixation PV pour tôle trapézoïdale

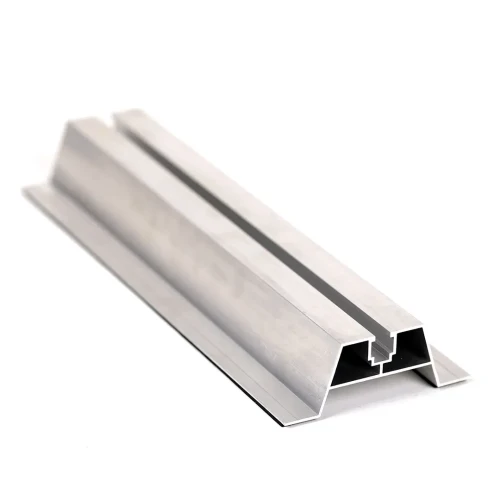

Le pont trapézoïdal H-40 avec joint EPDM est un profilé de pontage en aluminium conçu pour la fixation directe des modules photovoltaïques sur les toitures recouvertes de tôle trapézoïdale. Fabriqué en alliage d'aluminium 6060, le profilé allie une haute résistance à la corrosion à une bonne résistance mécanique, ce qui garantit la durabilité de l'installation tout au long de sa durée de vie. Le profilé est posé au sommet de l'onde de la tôle trapézoïdale, et sa hauteur assure une libre circulation de l'air sous le panneau — le refroidissement naturel des modules améliore leur rendement et sépare le panneau de la surface chaude du toit. La rainure de montage supérieure permet la fixation des pinces centrales et terminales au moyen de vis à tête hexagonale creuse et d'écrous carrés, offrant ainsi à l'équipe d'installation une flexibilité dans le positionnement des modules.

Avantages clés pour l'installateur

Montage sur toiture en tôle trapézoïdale

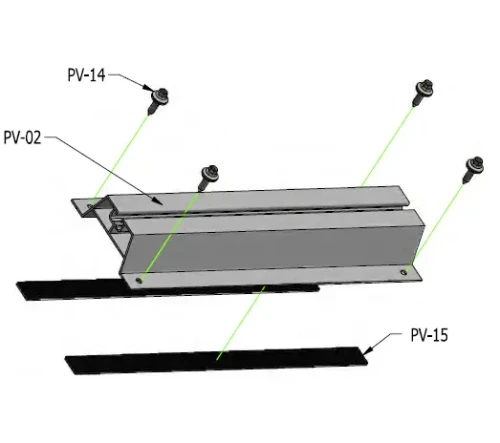

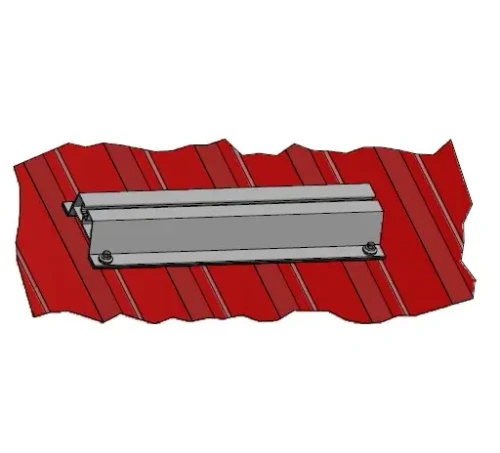

Le pont trapézoïdal se pose directement au sommet de l'onde de la tôle trapézoïdale. Le joint EPDM assure une adhérence étanche du profilé au support et protège la tôle contre les dommages au point de fixation. Les trous pour les vis fixant le profilé à la structure de la toiture sont réalisés sur le chantier — ce qui permet à l'installateur d'adapter l'espacement au profilé spécifique de la tôle. Les panneaux photovoltaïques sont fixés à la rainure supérieure du pont au moyen de pinces centrales ou terminales.

Compatibilité avec le système de pinces

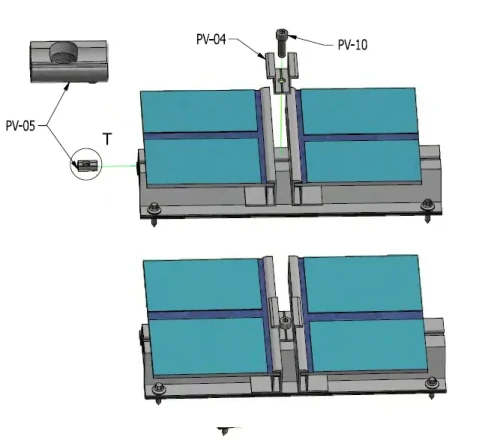

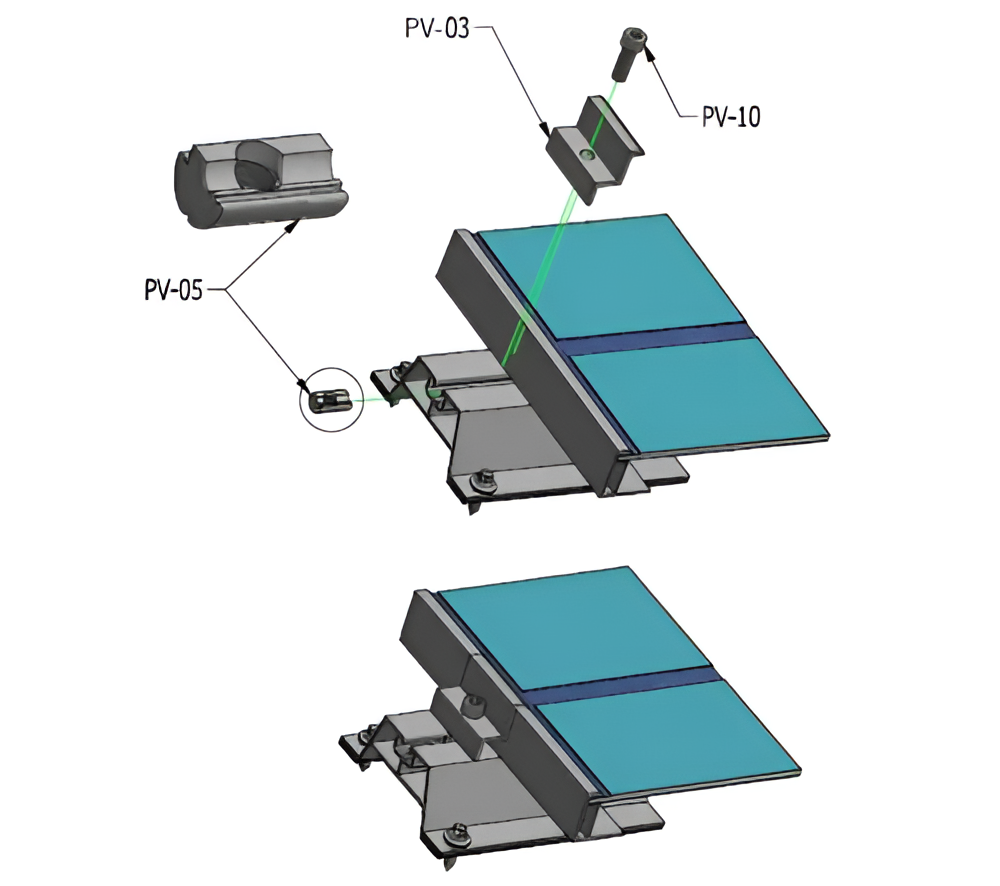

Le profilé est compatible avec une large gamme d'accessoires de montage. Les pinces centrales et terminales se logent dans la rainure supérieure du rail, et des écrous carrés à tête hexagonale les bloquent dans la position souhaitée. Les schémas ci-dessous présentent des exemples de configurations utilisant des pinces terminales et centrales.

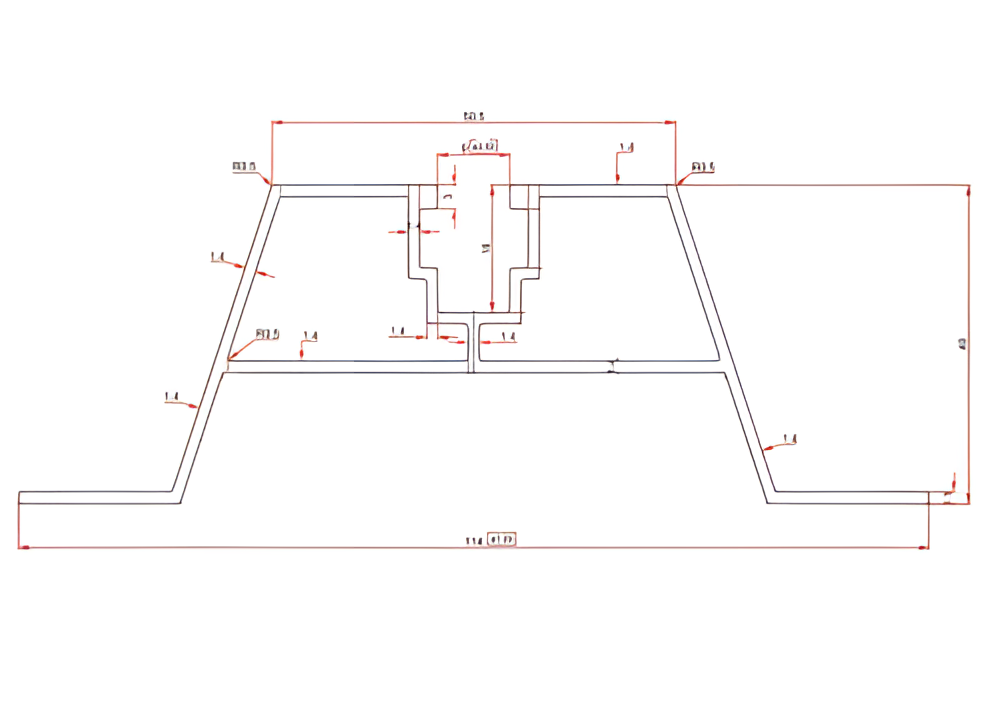

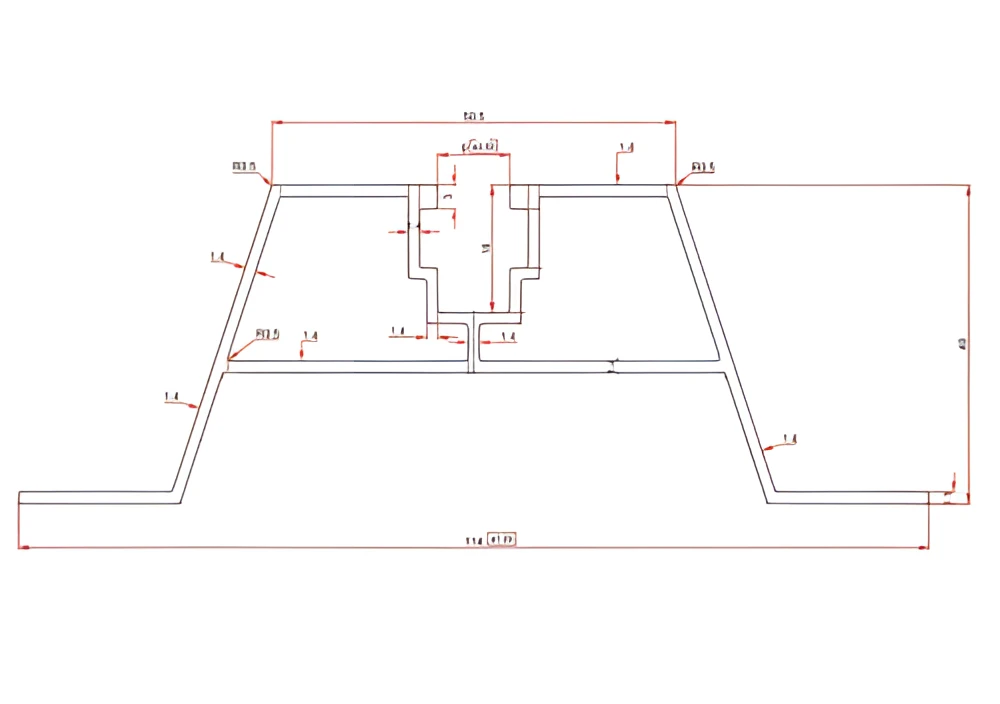

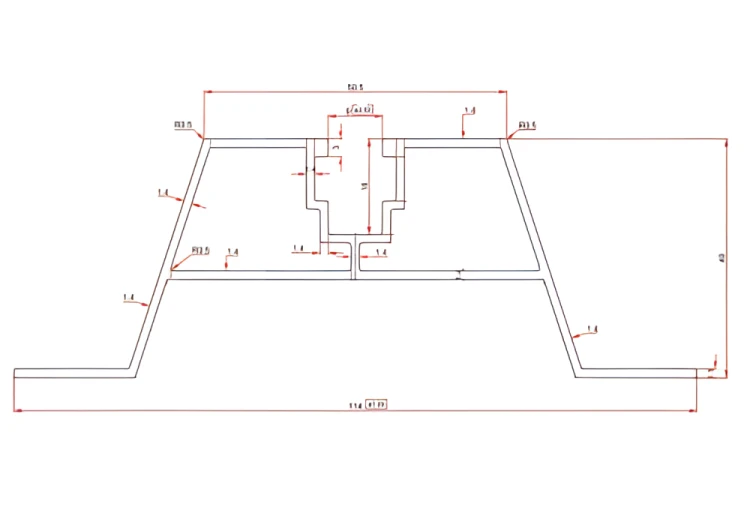

La conception du profilé repose sur une section trapézoïdale symétrique avec une rainure de montage centrale en partie supérieure. La grande surface de contact avec la tôle assure la stabilité, et l'épaisseur uniforme des parois garantit une rigidité adéquate tout en conservant un poids réduit. La répartition uniforme des charges permet de fixer les pinces en tout point le long de la rainure.
