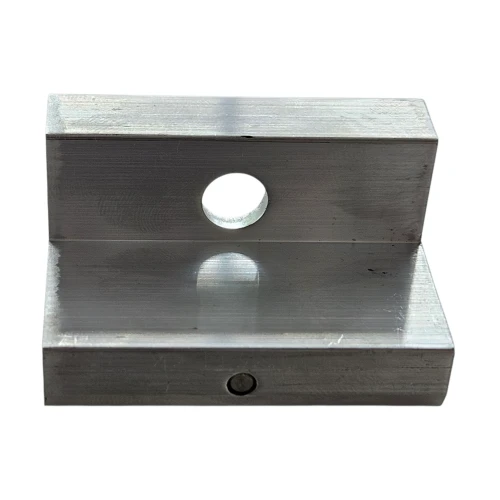

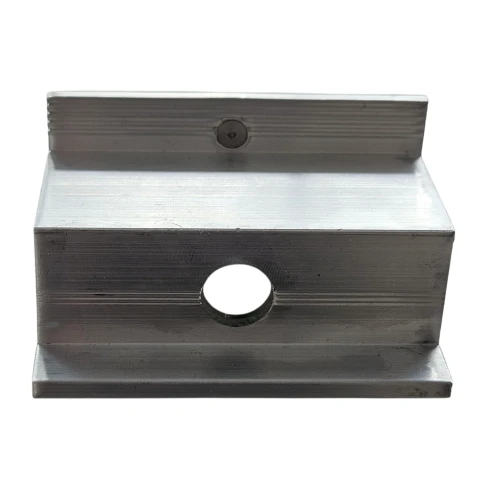

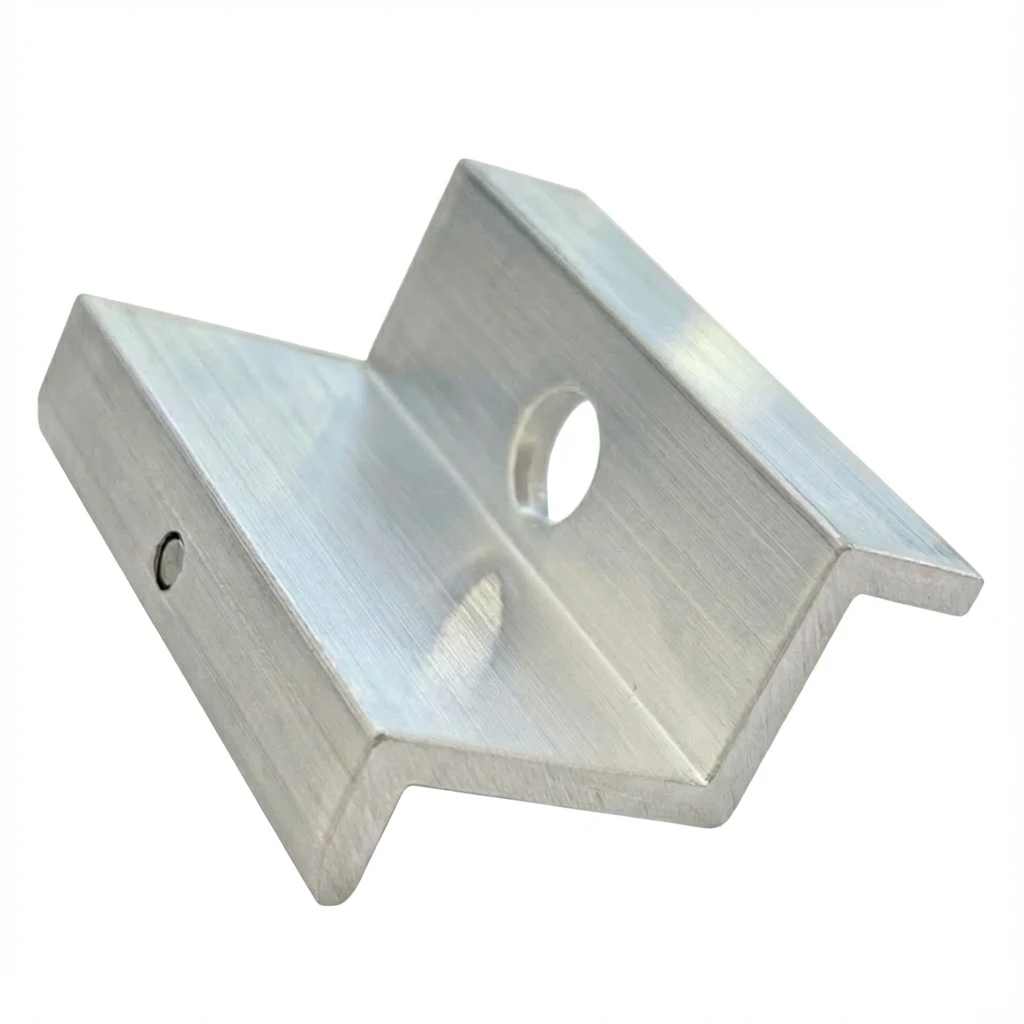

Pince de pression latérale -H30 avec broche de mise à la terre

Clame de fixation latérale avec pin en aluminium 6060, 30mm, trou M8, pour modules photovoltaïques.

La clame de fixation latérale avec pin est un composant de fixation essentiel pour l'installation de modules solaires et sert à fixer le module solaire au profilé en aluminium. Elle est utilisée pour le montage des panneaux solaires sur les toits plats et inclinés.

La clame latérale sert à fixer les panneaux de fin de rangée — ceux situés au début et à la fin de la rangée de panneaux sur le toit. Pour fixer les panneaux intérieurs, il faut utiliser une clame centrale.

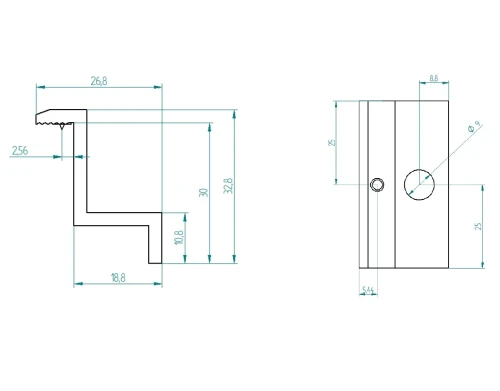

Le paramètre technologique le plus important de la clame est sa hauteur de travail, qui doit correspondre à la hauteur du panneau photovoltaïque installé. La clame H30 a une hauteur de travail adaptée à un panneau de 30mm d’épaisseur, la clame H35 pour un panneau de 35mm, et ainsi de suite.

Grâce aux pins de mise à la terre intégrés des deux côtés, la clame permet un équilibrage rapide et efficace du potentiel entre les modules photovoltaïques, en perçant leur couche anodisée lors du serrage. Cette solution facilite non seulement l'installation, en éliminant le besoin de rondelles de mise à la terre supplémentaires, mais réduit également considérablement le temps d'installation, tout en garantissant un niveau élevé de sécurité et d'efficacité du système.

Veuillez vérifier l’épaisseur du panneau pour qu’elle corresponde à la hauteur de la clame.

Pour obtenir des informations sur les dimensions des vis, cliquez ici – Informations sur les clames – Tableau des dimensions des vis (DIN 912).

La clame est compatible avec les profilés de montage suivants :
