Zijdelingse drukklem - H30 met aardingspen

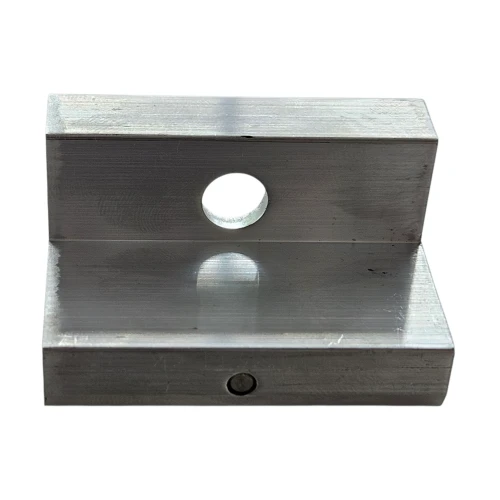

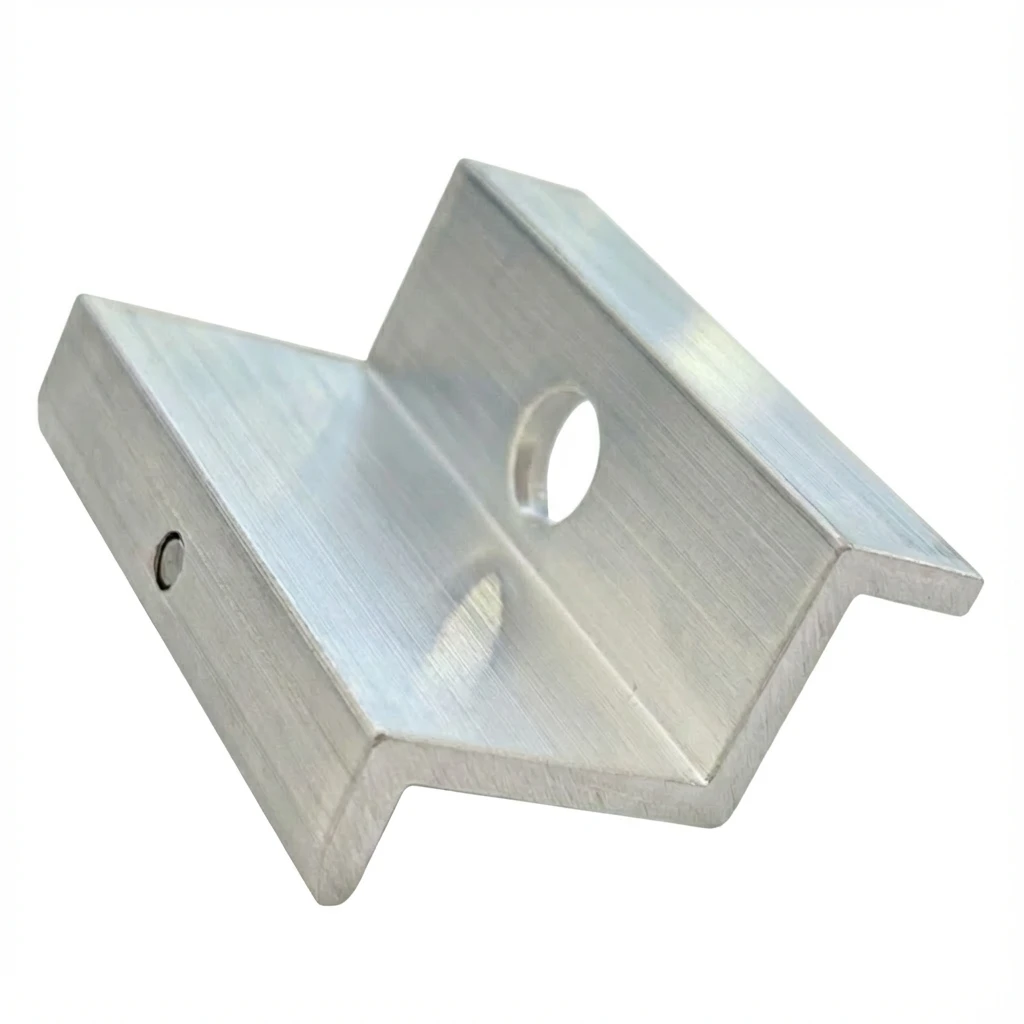

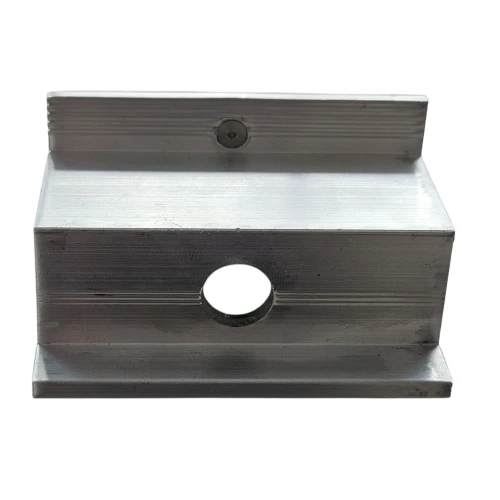

Zijdelingse klem met pen van aluminium 6060, 30mm, M8-gat, voor fotovoltaïsche modules.

De zijdelingse klem met pen is een belangrijk bevestigingselement voor de installatie van zonnepanelen en dient om het zonnepaneel aan het aluminium profiel te bevestigen. Geschikt voor de montage van zonnepanelen op zowel platte als hellende daken.

De zijklem wordt gebruikt voor het bevestigen van de eindpanelen in een rij — deze bevinden zich aan het begin en einde van de rij panelen op het dak. Voor de bevestiging van de binnenste panelen dient een middenklem te worden gebruikt.

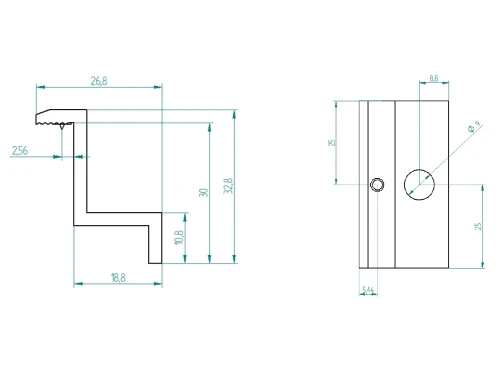

De belangrijkste technische parameter van de klem is de werkhoogte, die moet overeenkomen met de hoogte van het te monteren zonnepaneel. Klem H30 heeft een werkhoogte geschikt voor panelen van 30mm dik, klem H35 voor panelen van 35mm dik, enzovoort.

Dankzij de ingebouwde aardingspinnen aan beide zijden zorgt de klem voor een snelle en effectieve potentiaalvereffening tussen de fotovoltaïsche modules, waarbij de geanodiseerde laag wordt doorboord tijdens het aandraaien. Deze oplossing vergemakkelijkt niet alleen de installatie door het gebruik van extra aardingsringen overbodig te maken, maar verkort ook aanzienlijk de installatietijd en garandeert tegelijkertijd een hoog niveau van veiligheid en systeemefficiëntie.

Controleer de paneeldikte zodat deze overeenkomt met de klemhoogte.

Voor informatie over schroefmaten klik hier – Informatie over klemmen – Schroefmaten tabel (DIN 912).

De klem is compatibel met de volgende montagemodellen:
