Lastscheidingsschakelaars voor AC- en DC-circuits (PV)
De lastscheidingsschakelaars in dit assortiment schakelen circuits uit en scheiden ze van het net, zodat er veilig aan de installatie gewerkt kan worden. De categorie bevat 25 producten: AC-hoofdschakelaars voor verdeelkasten, zekeringsschakelaars en DC-schakelaars voor fotovoltaïsche installaties. Ze zijn bedoeld voor elektriciens, tableaubouwers en PV-installateurs.
Wat vindt u in deze categorie

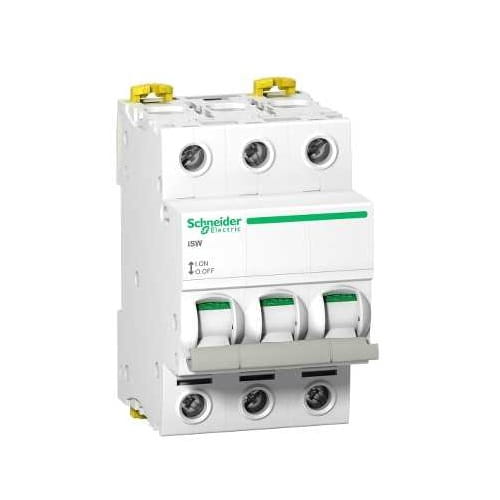

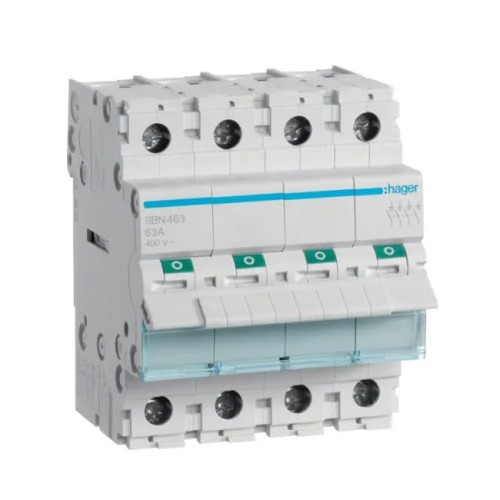

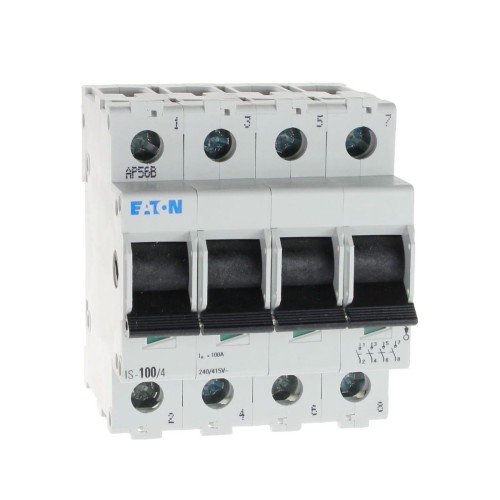

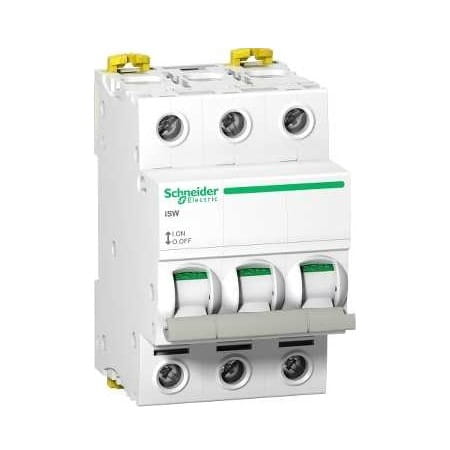

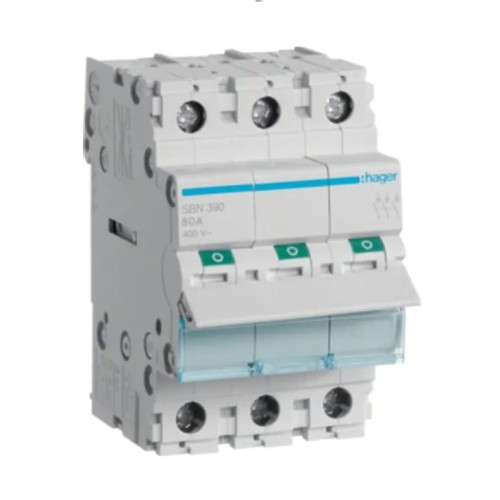

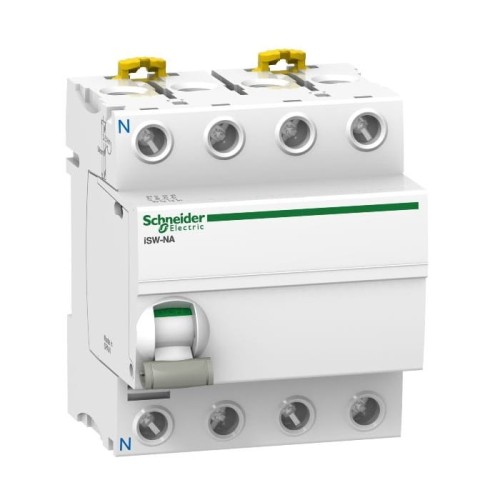

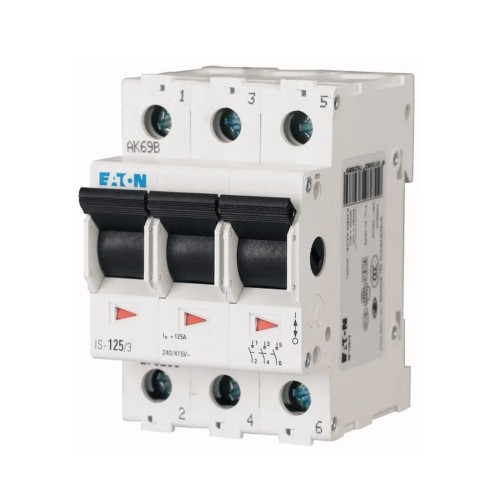

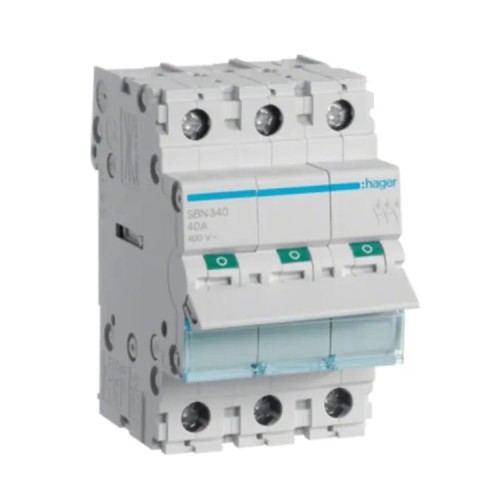

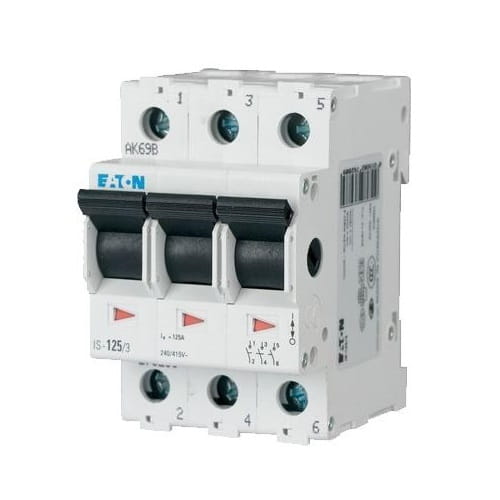

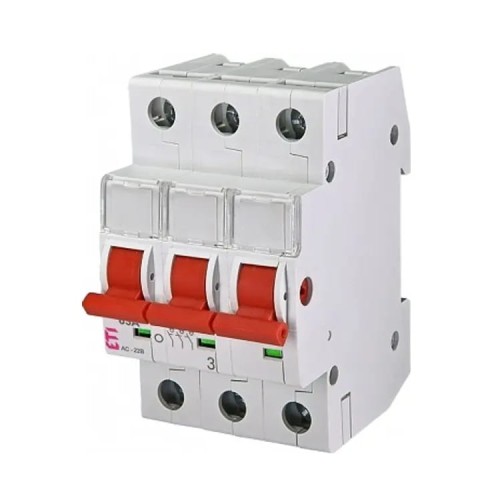

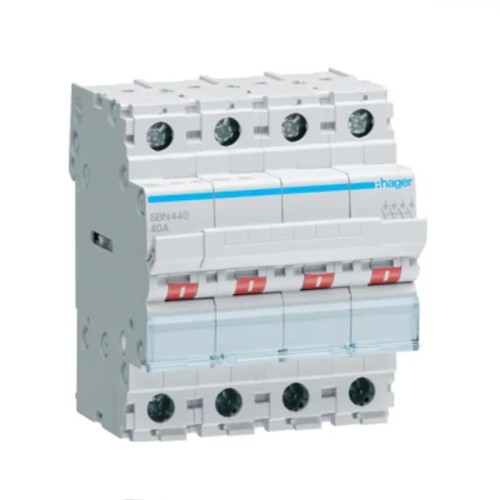

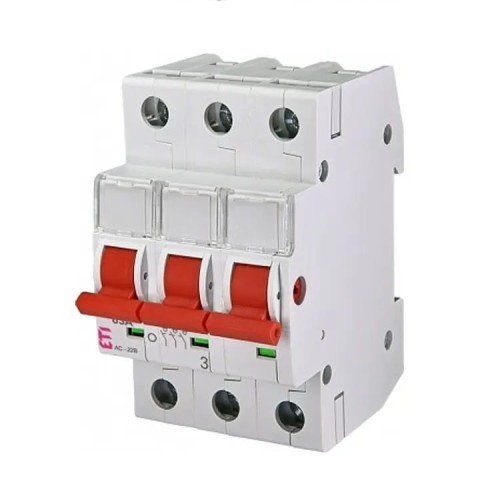

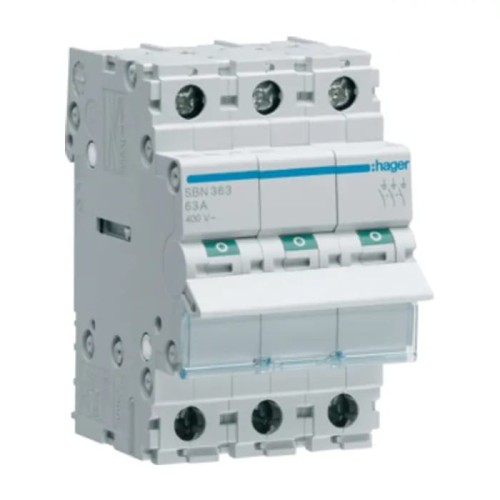

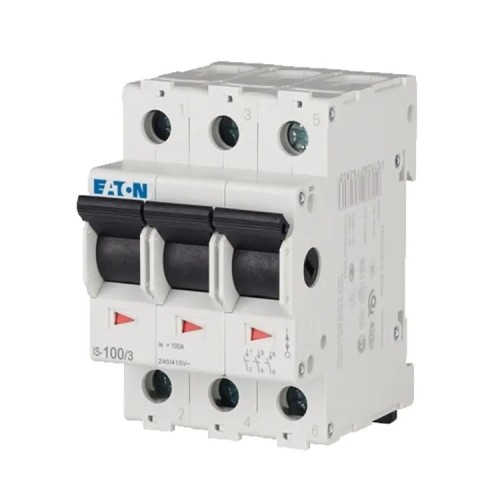

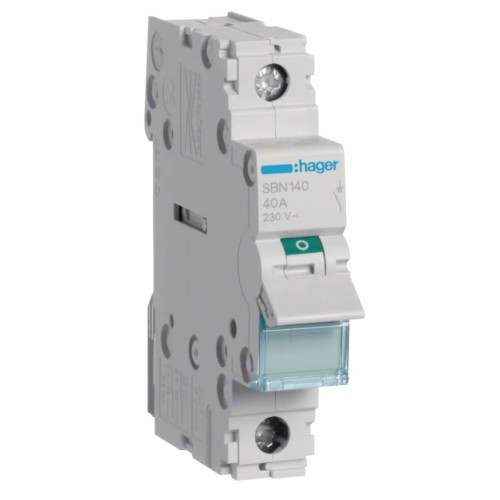

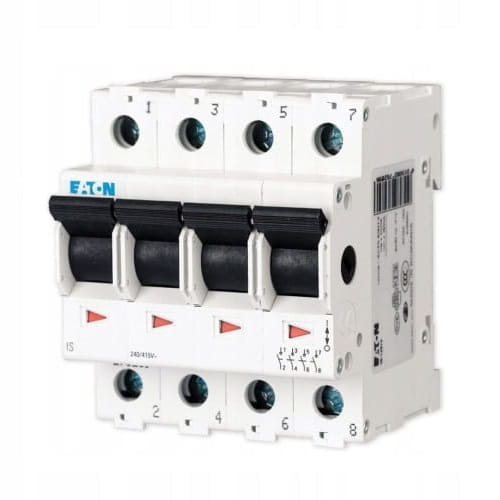

- AC-lastscheidingsschakelaars (20 producten): uitvoeringen 1P, 3P, 3P+N en 4P, van 40A tot 100A, met een nominale spanning van 230V AC tot 415V AC.
- DC-lastscheidingsschakelaars voor fotovoltaïsche installaties (5 producten): 2-polig en 4-polig, van 16A tot 32A, 1000V DC, voor 35 mm DIN-rail.
- Zekeringsschakelaars: 3P 63A-uitvoeringen voor D01/D02- of D02-zekeringen.
- Draaischakelaar: 4-polig 25A, 1000V DC, IP40, met schroefklemmen, ontworpen voor het in- en uitschakelen van PV-omvormers.
- Merken: HAGER, EATON, SCHNEIDER ELECTRIC, ETI en NOARK.
Zo kiest u de juiste schakelaar
- Toepassing: kies een AC-schakelaar (net) of een DC-schakelaar (fotovoltaïsch). Ze zijn niet onderling uitwisselbaar.
- Nominale stroom: AC-schakelaars zijn er in 40A, 63A en 100A. DC-schakelaars gaan van 16A tot 32A, waaronder 25A en 30A.
- Aantal polen: AC-schakelaars zijn verkrijgbaar als 1P, 3P, 3P+N en 4P. DC-schakelaars zijn 2-polig of 4-polig. De 2-polige Eaton P-SOL30 is geschikt voor PV-installaties zonder aarding.
- Nominale spanning: stem de schakelaar af op het circuit. AC-waarden zijn 230V, 240V, 400V en 415V. DC-waarden zijn 1000V.
- Type en bescherming: kies een zekeringsschakelaar als het circuit met zekeringen beveiligd moet worden. Controleer de beschermingsgraad, die bij de vermelde DC-modellen IP20 of IP40 is.
Typische toepassingen
AC-lastscheidingsschakelaars fungeren als hoofdschakelaar in verdeelkasten van woningen en industriële installaties, in productiehallen en op werkplekken. Ze schakelen alle circuits uit, zodat de spanning bij herstellingen of onderhoud kan worden uitgeschakeld en gecontroleerd. DC-modellen scheiden PV-circuits, bijvoorbeeld om een defecte omvormer veilig los te koppelen.
Veelgestelde vragen
Kan ik een AC-lastscheidingsschakelaar in een PV-installatie gebruiken?
Nee. Voor de PV-circuits in deze categorie gebruikt u speciale DC-schakelaars met een nominale spanning van 1000V DC, in 2-polige of 4-polige uitvoering. AC-schakelaars zijn geschikt voor 230V AC tot 415V AC.
Hoe worden de DC-lastscheidingsschakelaars gemonteerd?
De vermelde DC-modellen worden op een 35 mm DIN-rail (TS-35 of TH35) gemonteerd. De 4-polige uitvoeringen van 16A en 32A zijn 4 modules breed.
Bestaat er een schakelaar waarin ook zekeringen passen?

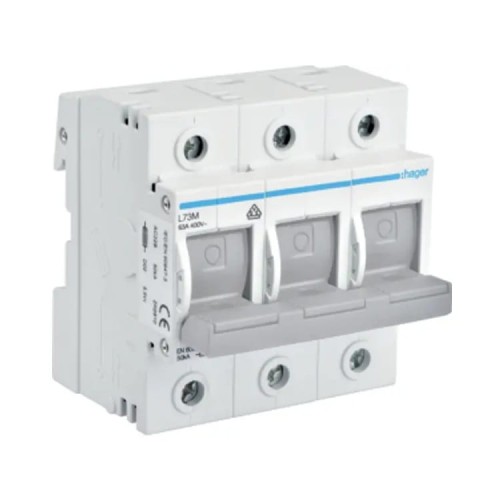

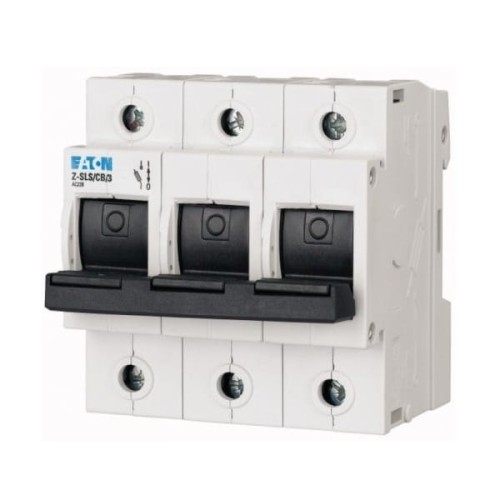

Ja. Er zijn twee zekeringsschakelaars beschikbaar, beide 3P 63A: één van HAGER (D02) en één van EATON (D01/D02).
Weet u niet zeker welke nominale stroom of hoeveel polen uw installatie nodig heeft? Neem contact op met onze technische ondersteuning voor hulp bij de keuze.
