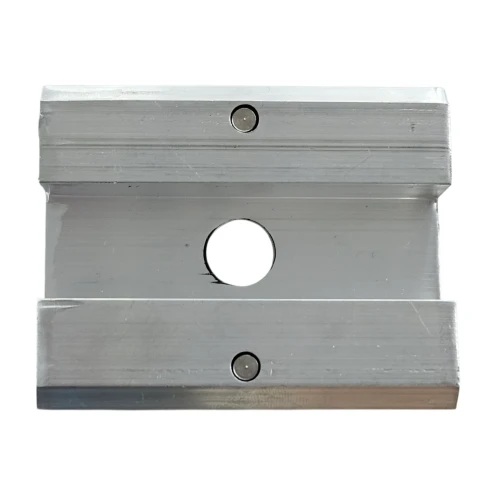

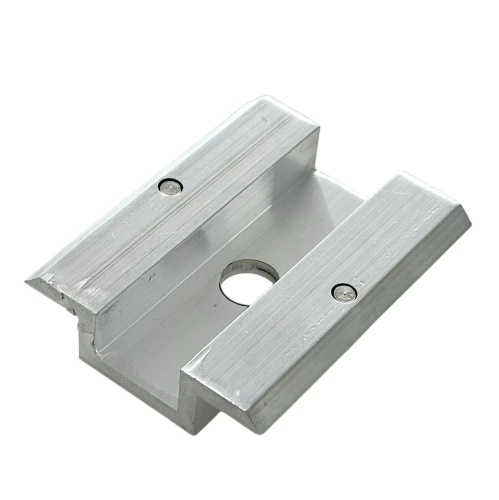

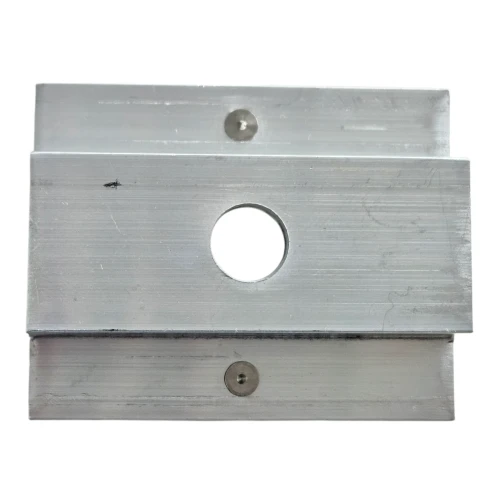

Middenklem laag H8 met pin

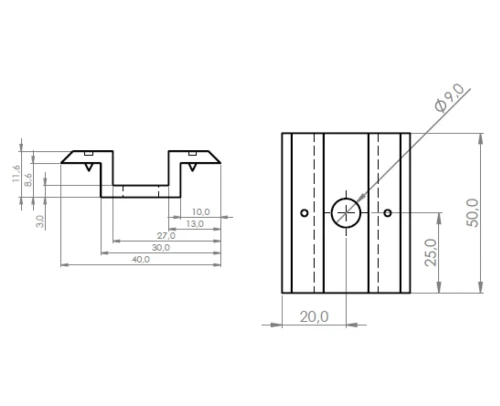

Lage drukklem met aardingspin van aluminium 6060, 25 mm, M8-gat voor M8-bout voor fotovoltaïsche modules is een innovatieve oplossing ter ondersteuning van bliksem- en overspanningsbeveiligingsinstallaties, en is bijzonder nuttig in fotovoltaïsche systemen.

De drukklem is een montagemiddel voor PV-installaties en wordt gebruikt om een zonnepaneel aan een aluminium constructieprofiel te bevestigen. Geschikt voor de montage van zonnepanelen op zowel platte als schuine daken.

Dankzij de ingebouwde aardingspinnen aan beide zijden maakt de klem een snelle en effectieve potentiaalvereffening mogelijk tussen de fotovoltaïsche modules, waarbij de geanodiseerde laag tijdens het aandraaien wordt doorboord. Deze oplossing vergemakkelijkt niet alleen de montage door het gebruik van extra aardingsringen overbodig te maken, maar verkort ook aanzienlijk de installatietijd en garandeert een hoog niveau van veiligheid en efficiëntie van het systeem.

Gemaakt van hoogwaardig aluminium 6060, waardoor hij een uitstekende bestendigheid tegen weersinvloeden biedt. De hoogwaardige afwerking garandeert een duurzame bevestiging van de constructie van zonnepanelen.

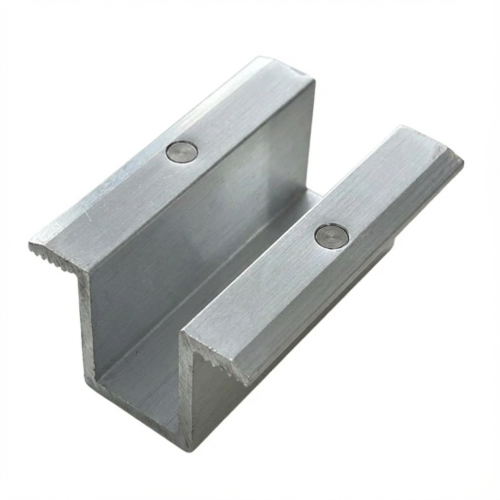

De H8-klem heeft een beperkte toepassing. De DIN 912-bout die met deze klem wordt gebruikt, is 15 mm langer dan de standaardbout die in de meeste projecten wordt toegepast. Voor panelen met een framehoogte van 35 mm of 40 mm (H-35 en H-40) adviseren wij in plaats van de H8 de middenklem H24 te gebruiken.

Voor informatie over schroefmaten, klik hier – Informatie over klemmen – Tabel met schroefmaten (DIN 912).

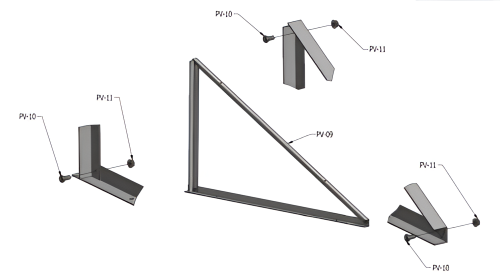

De drukklem is compatibel met de volgende montagesystemen:
