Rail pour portail coulissant 68x68x3,5 mm longueur 6 m - semi-ouvert, galvanisé
Leave feedback on the product

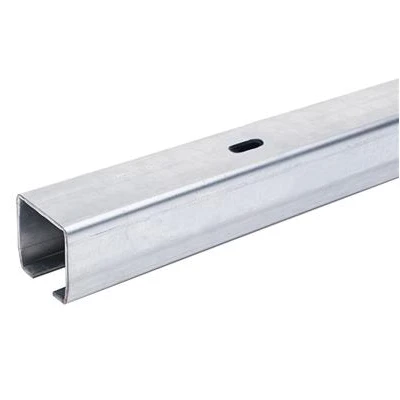

Rail autoportant en acier semi-ouvert 68×68 mm, épaisseur de paroi 3,5 mm, longueur 6000 mm, revêtement galvanisation à chaud. Trous de montage de 29×11 mm tous les 400 mm, poids 36 kg. Rail autoportant pour portails coulissants autoportants du système 68×68 (chariots 60.069), également utilisé pour les portails coulissants suspendus.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-209
Caractéristiques du produit
[PIM] szyny-jezdne #115
- Type de système de roulement Système suspendu
- Taille du rail de guidage 68x68x3,5
Description
Rail autoportant 68×68 mm – rail autoportant semi-ouvert pour portails coulissants suspendus, L=6000 mm
Le rail autoportant 68×68 mm est un rail autoportant semi-ouvert en acier, destiné avant tout aux portails coulissants autoportants du système 68×68 (vissé sur l'arête inférieure du vantail), ainsi qu'à servir de guide pour les portails coulissants suspendus. Ce profilé de six mètres assure un déplacement fluide et silencieux du portail et élimine les forces obliques agissant sur les galets porteurs du chariot, ce qui prolonge directement la durée de vie de l'ensemble du mécanisme de roulement.
Le profilé est fabriqué en acier recouvert d'un revêtement galvanisé, ce qui garantit une grande résistance à la corrosion et une durabilité élevée, même dans des conditions atmosphériques difficiles. Le rail convient ainsi parfaitement aussi bien à l'intérieur des halls que dans les installations exposées à l'humidité, à la pluie ou aux variations de température.
Montage par vis au lieu du soudage – le rail est équipé en usine de trous de montage de 29×11 mm, répartis à intervalles réguliers de 400 mm. Le vissage du rail sur la structure du portail est techniquement plus simple et moins coûteux que le soudage, et élimine en outre le risque de déformation thermique du profilé, qui pourrait nuire à la qualité du guidage du portail.

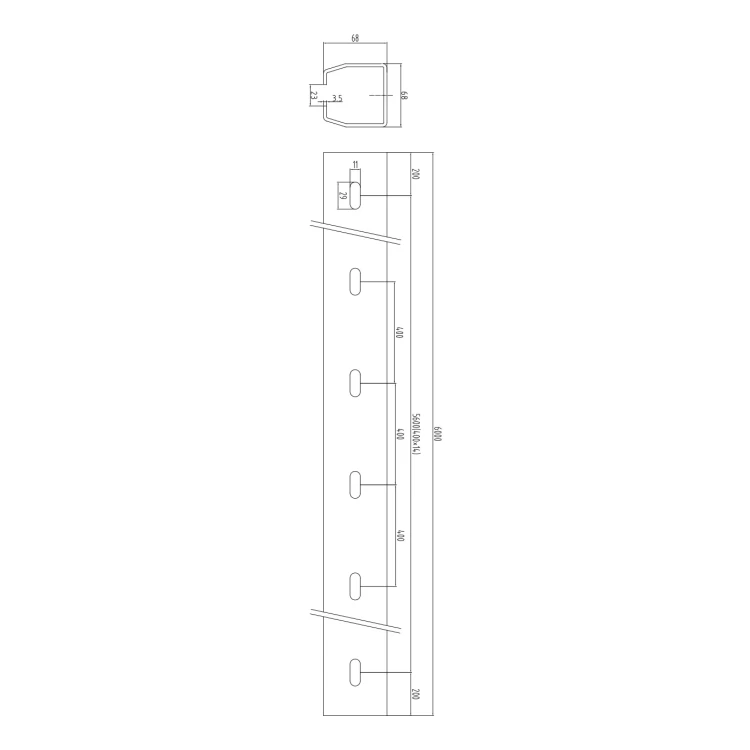

Caractéristiques techniques
- Section extérieure : 68×68 mm
- Épaisseur de paroi : 3,5 mm
- Longueur : 6000 mm
- Trous de montage : 29×11 mm (entraxe de 400 mm)
- Poids : 36 kg
- Revêtement : galvanisation à chaud
- Marque : PSG
Application
Ce rail est destiné avant tout aux portails coulissants autoportants du système 68×68 : il se visse sur le vantail du portail, et le vantail coulisse sur les chariots 60.069 ancrés dans la fondation (ensemble de chariots avec galet d'entrée et support d'entrée). Le profilé peut également servir de guide pour les portails coulissants suspendus, par exemple dans des halls industriels, entrepôts et bâtiments agricoles — avec un chariot dédié aux portails coulissants suspendus.
Principaux avantages
- Élimination des forces obliques – la forme semi-ouverte du rail protège les galets porteurs du chariot contre l'usure irrégulière et prolonge leur durée de vie
- Fonctionnement silencieux et fluide – la géométrie précise du profilé empêche le portail de se bloquer
- Résistance à la corrosion – le revêtement galvanisé protège le rail contre la rouille et les intempéries
- Montage rapide par vis – les trous de montage préperçés évitent le soudage et réduisent le temps d'installation
- Longueur de 6 m – moins de raccords sur toute la longueur de guidage du portail
