Kit de chariots pour profil 68x68 mm avec roues en plastique, avec galet et support de montée

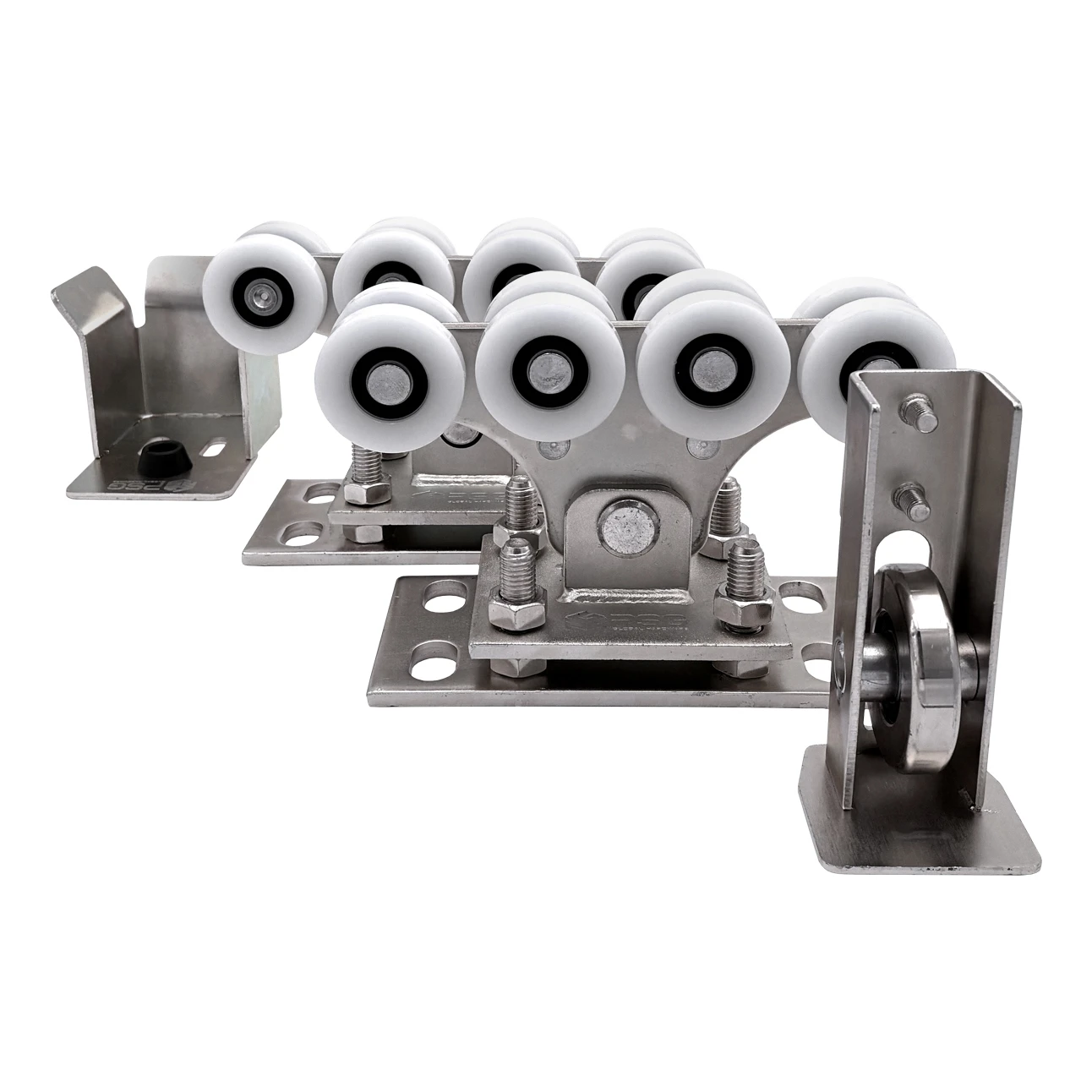

Contenu du pack

• Chariot roulant — 2 pcs
• Rouleau de guidage — 1 pc
• Support d'approche (logement d'approche) — 1 pc

L'ensemble constitue l'équipement complet du système de roulement d'un portail autoportant — il suffit de monter les éléments sur la fondation et le poteau pour obtenir un système coulissant entièrement fonctionnel.

Les chariots roulants — le cœur du système

Les deux chariots roulants assurent le guidage et le soutien du vantail du portail. Chacun est équipé de 8 galets en matière plastique répartis sur deux niveaux, ce qui garantit un guidage régulier et une stabilisation du vantail. Les galets en plastique fonctionnent silencieusement et ne nécessitent pas de lubrification fréquente, tandis que les roulements à billes 6201 RS avec joint en caoutchouc garantissent une faible résistance au roulement et une protection contre les salissures.

Caractéristiques techniques du chariot roulant

• Matériau de construction : acier galvanisé électrolytiquement
• Système de roulement : 8 galets en matière plastique, sur deux niveaux
• Roulements : à billes 6201 RS
• Système : 68×68 mm
• Dimensions de la base : 200 × 100 × 8 mm
• Largeur totale du système de galets : 48 mm
• Diamètre de roulement du galet : 56 mm
• Diamètre extérieur du galet : 60 mm
• Largeur d'un galet individuel : 14,5 mm
• Épaisseur du support central : 10 mm
• Filetage des vis de réglage : M14
• Épaisseur des plaques de base : 2 × 8 mm
• Hauteur du chariot : 157 mm
• Diamètre du galet : 68 mm

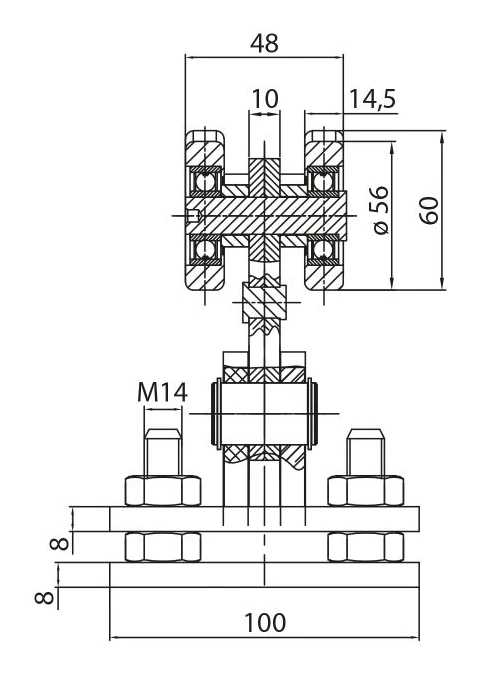

Le dessin dimensionnel présente la coupe du chariot roulant avec les dimensions clés indiquées. Le système de galets à deux niveaux assure une répartition optimale des forces, tandis que la double plaque de base avec réglage par vis M14 permet un ajustement précis de la hauteur et de l'aplomb du vantail du portail après montage.

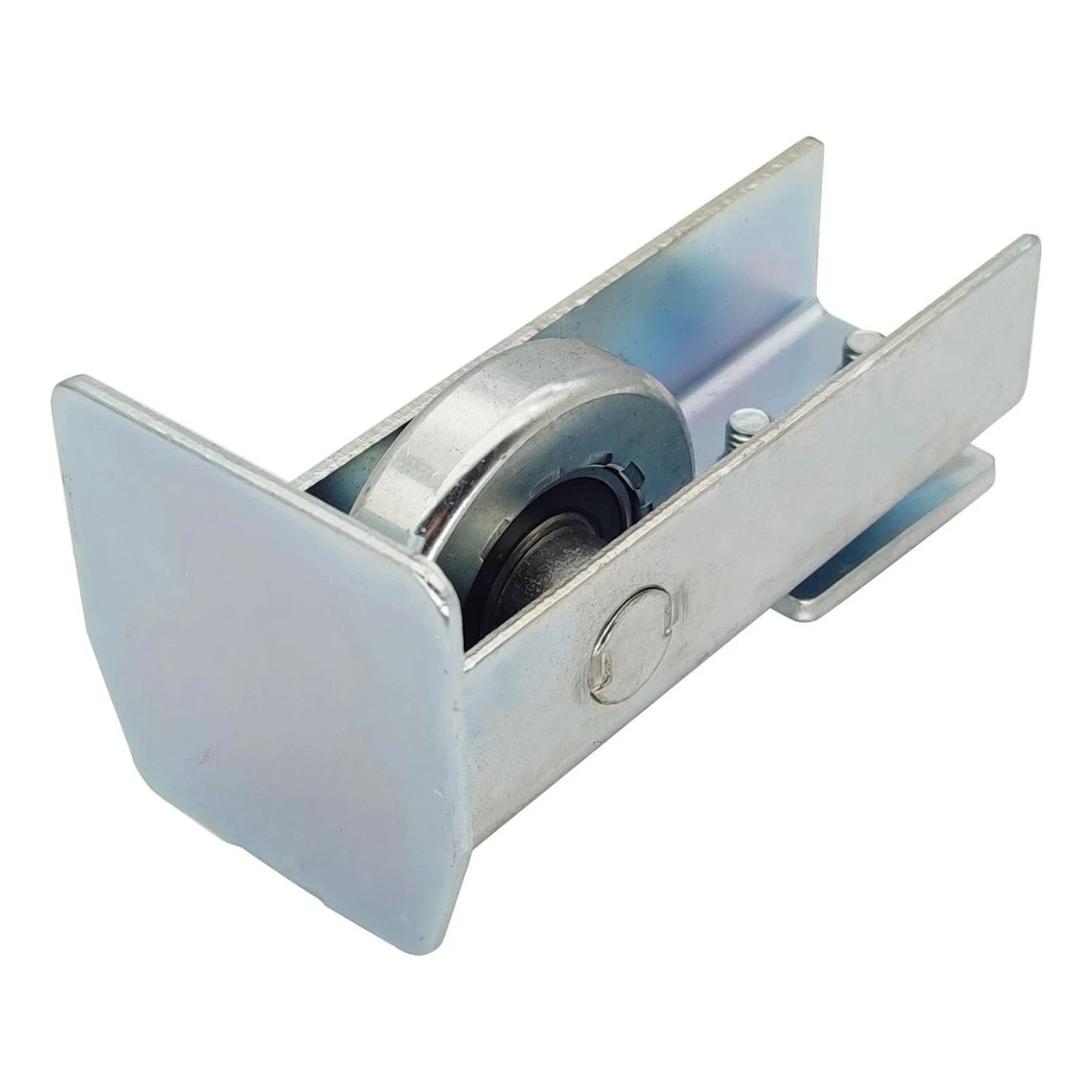

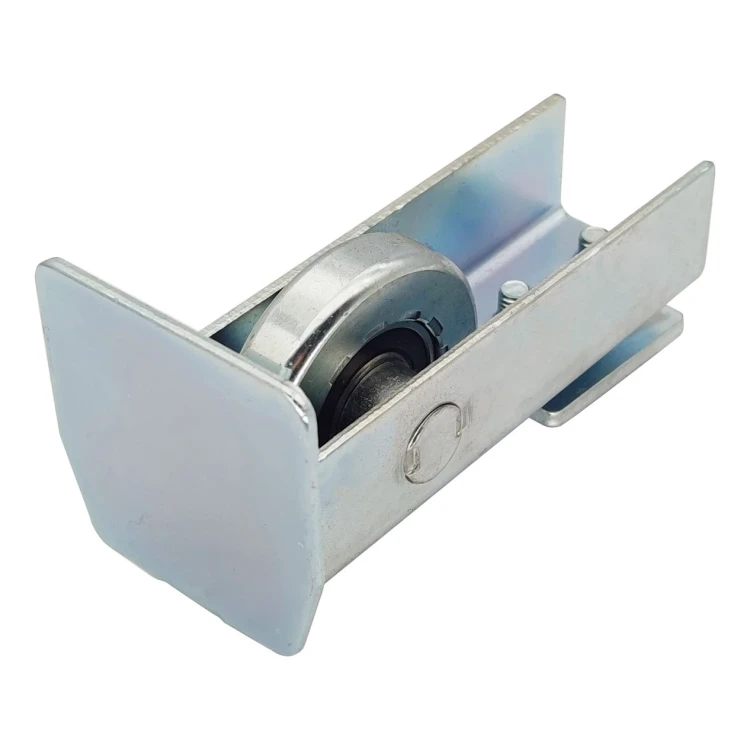

Rouleau de guidage — stabilisation et protection

Le rouleau de guidage est monté au début du rail autoportant. Sa construction en acier galvanisé reprend une partie de la charge et stabilise le vantail, améliorant ainsi le confort de fonctionnement du portail. Il coopère avec le support d'approche au niveau du poteau, ce qui facilite une fermeture sûre et réduit les vibrations. Le rouleau diminue également l'usure des chariots roulants et, en saison hivernale, minimise l'impact de la neige et du gel sur le fonctionnement du portail.

• Compatibilité : système 68×68 mm
• Finition : galvanisée — protection contre la corrosion

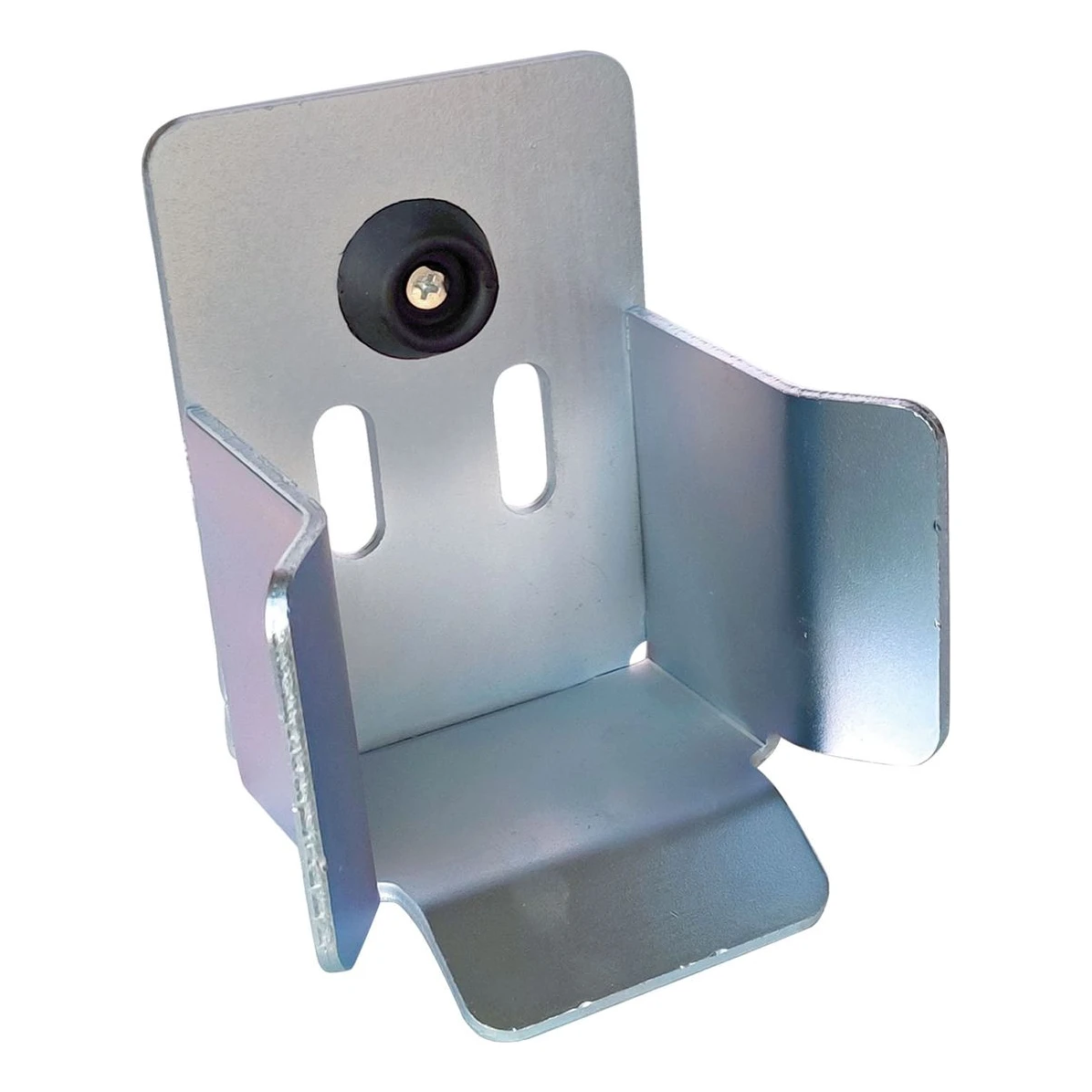

Support d'approche — fermeture précise

Le logement d'approche guide le vantail et améliore la stabilité de l'ensemble du système. Le montage est rapide et simple — l'élément se visse sur la partie inférieure du poteau de fermeture. Associé au rouleau de guidage, il forme un ensemble qui guide le portail vers le poteau, facilite une fermeture sûre et réduit les vibrations. Sur la face arrière se trouvent deux orifices de montage ainsi qu'une butée en caoutchouc qui amortit l'arrivée du vantail.

• Compatibilité : système 68×68 mm
• Finition : galvanisée
• Butée : en caoutchouc — amortissement de l'arrivée du vantail

Données du pack

• Poids du pack : 12,934 kg
• Volume de l'emballage : 10 486,88 cm³
• EAN : 5903313208031
• Compatibilité du rail de guidage : rail 68×68
