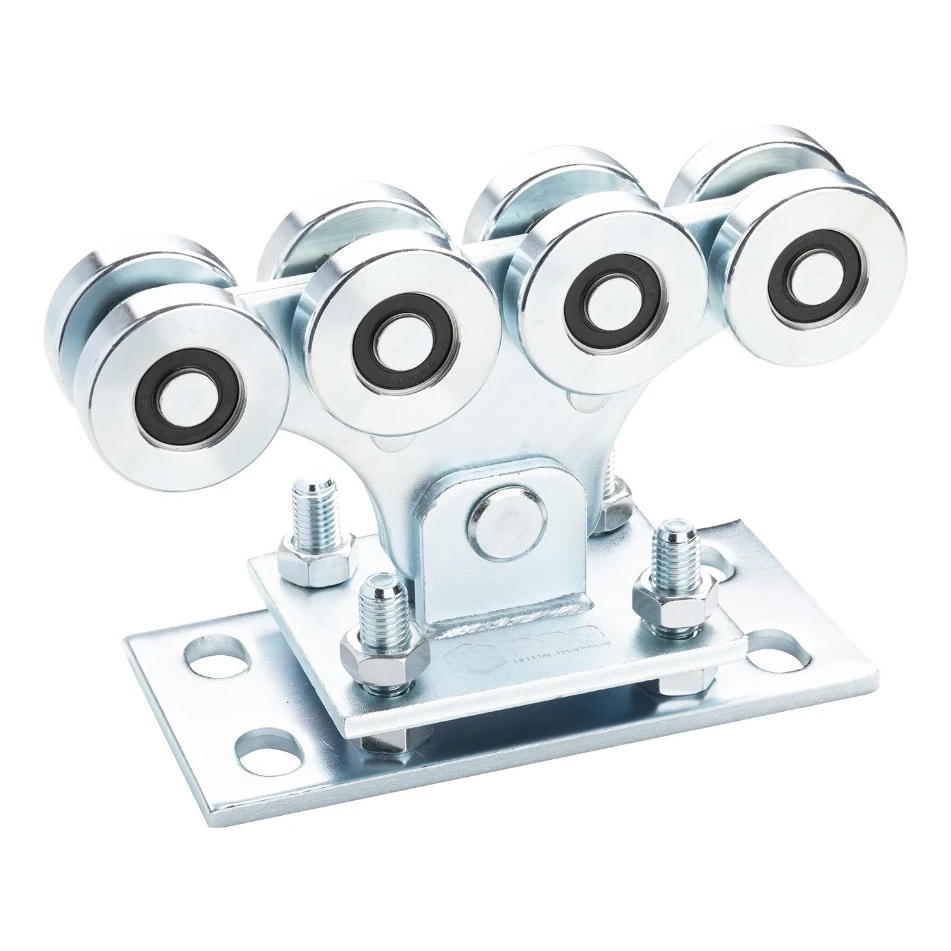

Chariot roulant 68 pour portail coulissant - système 68x68, galets en acier

Construction robuste et protection anticorrosion

Le corps du chariot est fabriqué en acier de haute qualité, protégé contre la corrosion par galvanisation électrolytique. Grâce à cela, l'élément conserve une résistance totale aux conditions atmosphériques variables — pluie, humidité, variations de température — et garantit un fonctionnement fiable sur de nombreuses années, même en cas d'utilisation intensive du portail.

Le système de roulement utilise des roulements à billes 6201 RS avec joint en caoutchouc, qui protègent l'intérieur du roulement contre les impuretés et assurent un fonctionnement silencieux et fluide des galets. La disposition sur deux niveaux élimine les forces obliques, ce qui prolonge davantage la durée de vie des roulements et réduit la résistance au roulement.

Réglage de montage facile

La conception de la platine avec fixation par boulons M14 permet un réglage précis de la hauteur du chariot sur les chevilles de fondation — il suffit d'intercaler les rondelles appropriées. L'installateur peut ainsi ajuster rapidement le positionnement du portail aux conditions du chantier, sans outils ni éléments supplémentaires. Le chariot est compatible avec le rail de guidage destiné au système 68×68.

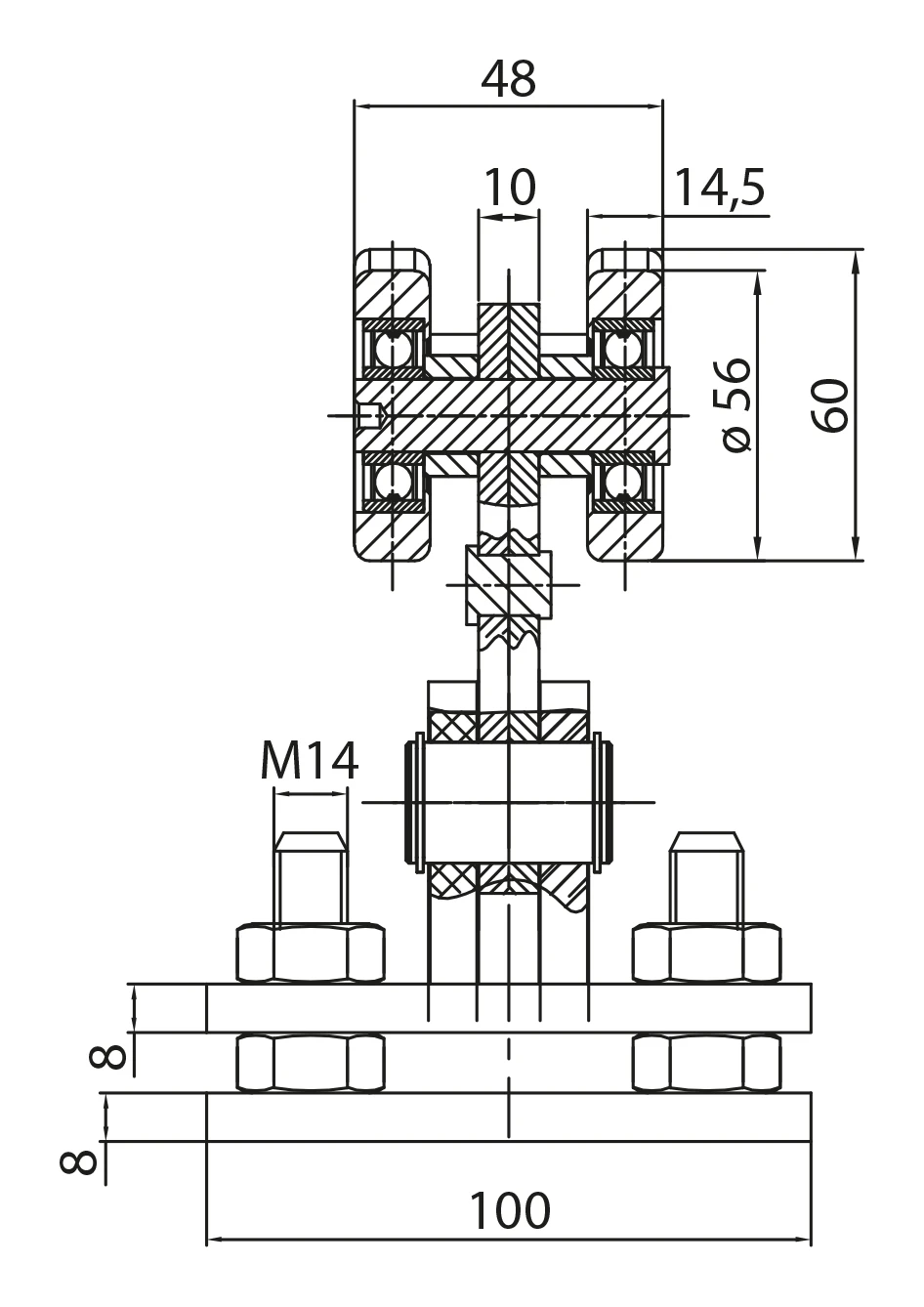

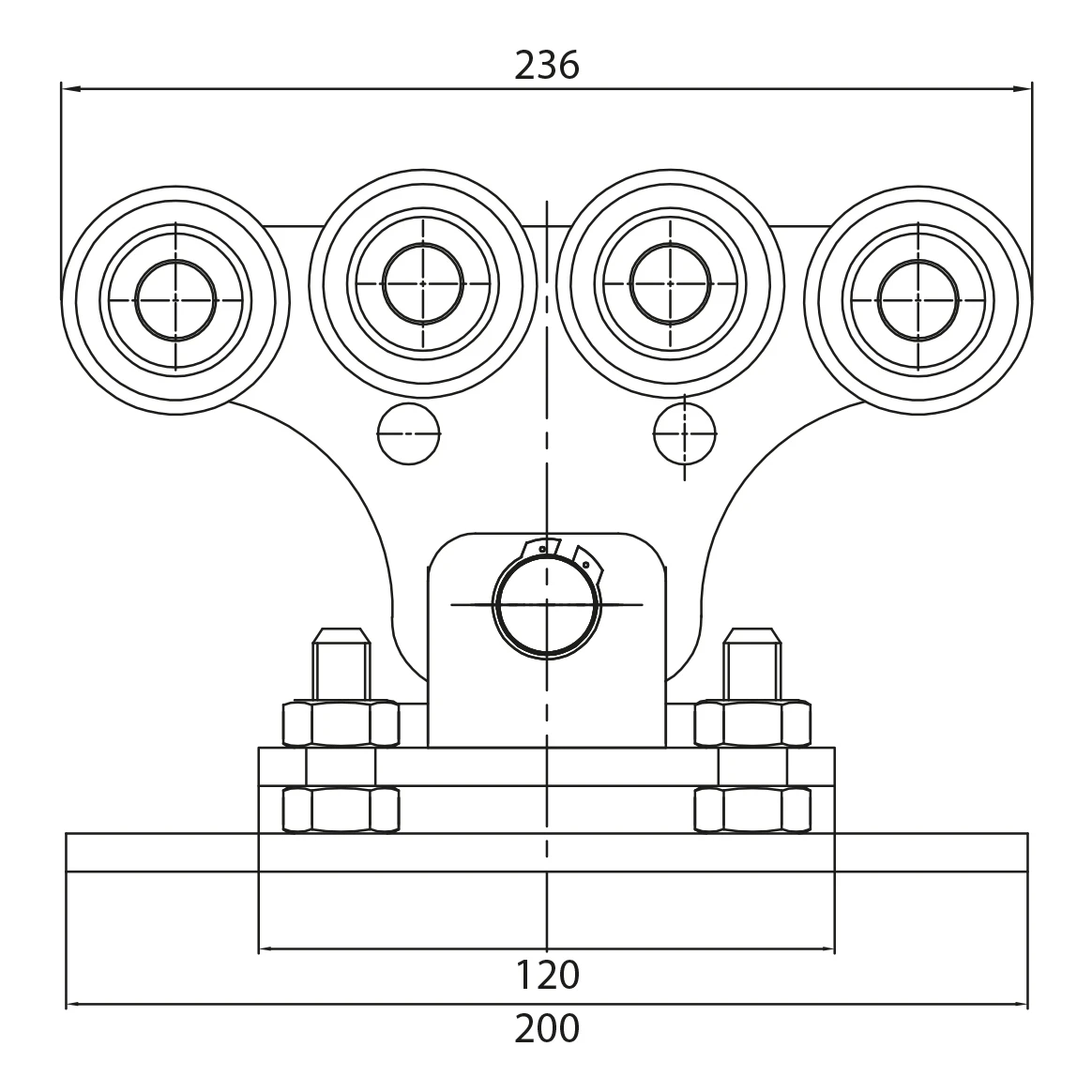

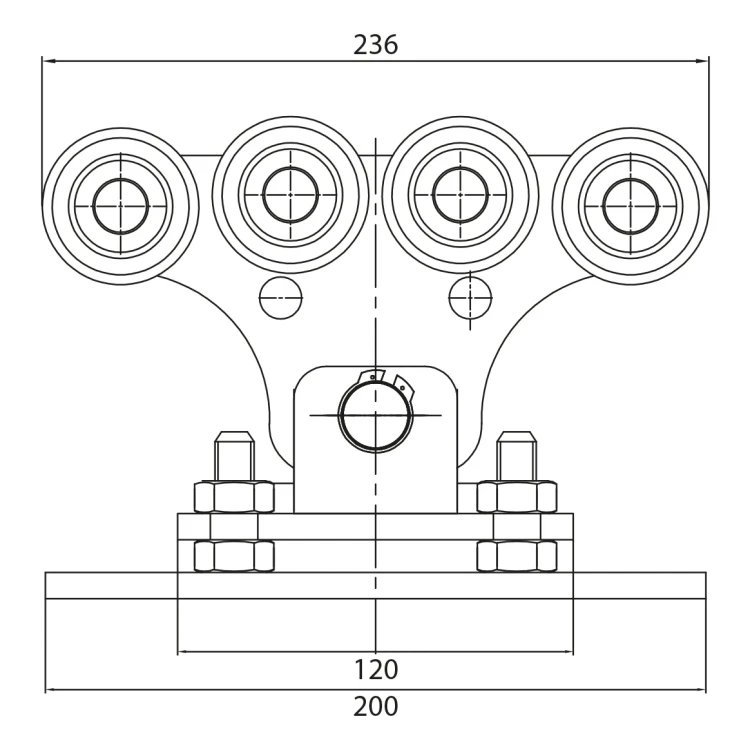

Dimensions et spécifications techniques

• Système : 68×68
• Système de roulement : 8 galets en acier sur deux niveaux
• Diamètre extérieur du galet : 60 mm
• Diamètre de travail du galet (dans la rainure) : 56 mm
• Largeur du galet : 14,5 mm
• Roulements : à billes 6201 RS
• Matériau : acier galvanisé électrolytiquement
• Longueur totale (L) : 236 mm
• Hauteur du chariot (H) : 157 mm
• Largeur de l'ensemble de galets : 48 mm
• Épaisseur de la tôle porteuse : 10 mm
• Longueur de la platine : 200 mm
• Longueur de la plaque de montage supérieure : 120 mm
• Largeur de la platine : 100 mm
• Épaisseur des plaques de la platine : 2 × 8 mm
• Filetage des boulons de fixation : M14
• Poids : 5,4 kg

Avantages pour l'installateur

• Disposition sur deux niveaux avec 8 galets — guidage stable et répartition uniforme des charges du vantail
• Roulements 6201 RS avec joint — fonctionnement silencieux et protection contre les impuretés
• Élimination des forces obliques — durée de vie prolongée des roulements et réduction du bruit d'exploitation
• Galvanisation électrolytique — protection anticorrosion efficace en conditions extérieures
• Réglage sur chevilles de fondation — positionnement rapide et précis du portail lors du montage
• Compatibilité avec le rail du système 68×68 — adaptation fiable à un système de guidage éprouvé
