Profilé de montage PV en aluminium 40×40 mm anodisé noir – rail 625 cm pour vis M10

Profil en aluminium 625cm 40x40 pour vis à tête hexagonale Anodisé PV-01-02-AN

Disponibilité: En stock (grande quantité)

Livraison sous: 6 Jours ouvrables

Poids: 4.92 kg

Prix / pcs.: 65,80 € 65.80

TTC 21%, hors frais de port

Prix net / pcs.: (54,38 €)

HT 21%, hors frais de port

* Quantité:

Pièce
Paquet: 16 Pièces
Paquet: 174 Pièces
Paquet: 348 Pièces

quantité pcs.

Total:

product unavailable

ajouter à la liste de souhaits

* - Champ obligatoire

Évaluation:

Vendeur: Synerga

Code produit: PV-01-02-AN

recommander à un ami

Description

Profilé de montage PV en aluminium 40×40 mm anodisé noir – rail 625 cm pour vis M10

Profilé de montage en aluminium 40×40 mm anodisé noir – vue en perspective avec coupe transversale

Le profilé de montage 40×40 mm en aluminium anodisé 6060 est un élément fondamental de la structure porteuse des installations photovoltaiques. La construction a double rainure permet de fixer simultanément les modules PV par le haut (avec des pinces centrales et d'extrémité) et de relier le profilé a la sous-construction par le bas — au moyen de crochets de toit, d'adaptateurs ou de triangles au sol. L'anodisation noire assure une meilleure résistance a la corrosion et aux rayons UV, ainsi qu'une esthétique adaptée aux modules foncés full-black. Le profilé d'une longueur de 625 cm convient aussi bien aux petites installations en toiture qu'aux systemes multi-rangées de grande envergure — la longueur peut etre augmentée a l'aide de connecteurs de profilés vendus séparément. Le montage de la rainure inférieure s'effectue avec des vis a tete hexagonale M10 DIN 933 et des écrous a collerette M10, tandis que la rainure supérieure reçoit des écrous carrés M8, garantissant un serrage fiable des pinces sans rotation dans la rainure.

Avantages clés pour l'installateur

Section a double rainure 40×40 mm — rail supérieur pour les pinces de modules, rail inférieur pour la fixation sur la sous-construction

Aluminium 6060 anodisé noir — haute résistance a la corrosion et protection contre les intempéries

Compatible avec les pinces centrales et d'extrémité ainsi qu'avec les crochets de toit et adaptateurs standards

Longueur du profilé extensible a l'aide de connecteurs de profilés (vendus séparément)

Bonne résistance mécanique et résilience de l'alliage 6060

Détail de la liaison entre le profilé de montage et la pince – vue de la rainure supérieure avec écrou

La rainure supérieure d'une largeur de 10,8 mm (±0,3 mm) permet d'insérer un écrou carré M8 et de fixer la pince de serrage du panneau photovoltaique. La rainure inférieure d'une largeur de 9 mm (±0,75 mm) est destinée aux vis a tete hexagonale M10 DIN 933, par lesquelles le profilé se raccorde aux crochets de toit ou a d'autres éléments de la sous-construction. L'épaisseur de paroi de 1,2 mm sur toute la section assure un rapport optimal entre résistance et poids — le profilé ne pese que 0,82 kg/m, ce qui facilite le transport et la manipulation sur le toit.

Visualisation du montage du profilé sur un toit incliné avec tuiles métalliques – crochets, adaptateurs et profilé avec modules PV

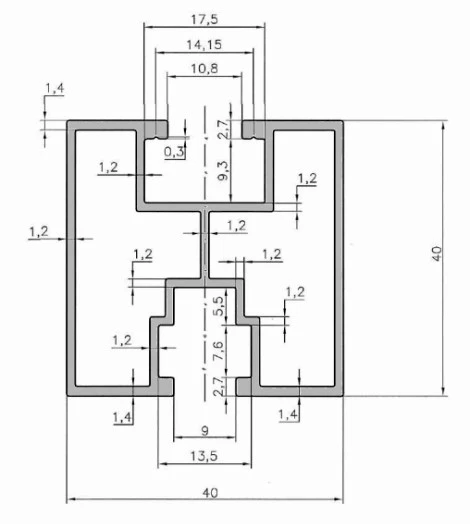

Dessin technique de la section du profilé 40×40 mm avec dimensions des rainures et épaisseurs des parois

Vidéo présentant le profilé de montage PV 40×40

Vidéo présentant le montage d'une structure photovoltaique avec le profilé 40×40

Vidéo présentant le systeme de montage PV avec profilé en aluminium

Dimensions

Section (largeur × hauteur)	40 × 40 mm
Longueur	625 cm
Épaisseur de paroi	1,2 mm
Masse par metre	0,82 kg

Matériau et finition

Matériau / alliage	aluminium 6060
Finition de surface	anodisé noir
Couleur	noir

Montage et compatibilité

Rainure de montage / type de rainure	supérieure : 10,8 mm (±0,3) — écrou carré M8 ; inférieure : 9 mm (±0,75) — vis M10 DIN 933
Vis compatibles	vis a tete hexagonale M10 DIN 933 + écrou a collerette M10 (rainure inférieure) ; écrou carré M8 (rainure supérieure)
Type de toiture / support	toits inclinés (crochets de toit, adaptateurs), structures au sol (triangles)
Mode de fixation	pinces centrales et d'extrémité (rainure supérieure) ; connecteurs de profilés pour rallonge (vendus séparément)

Autres parametres

Poids du produit	4,92 kg
Version brute	oui

Données techniques

Longueur [mm]	6250
Profil [mm]	40×40
Type de rainure	Pour boulon hexagonal
Finition	Anodisé
