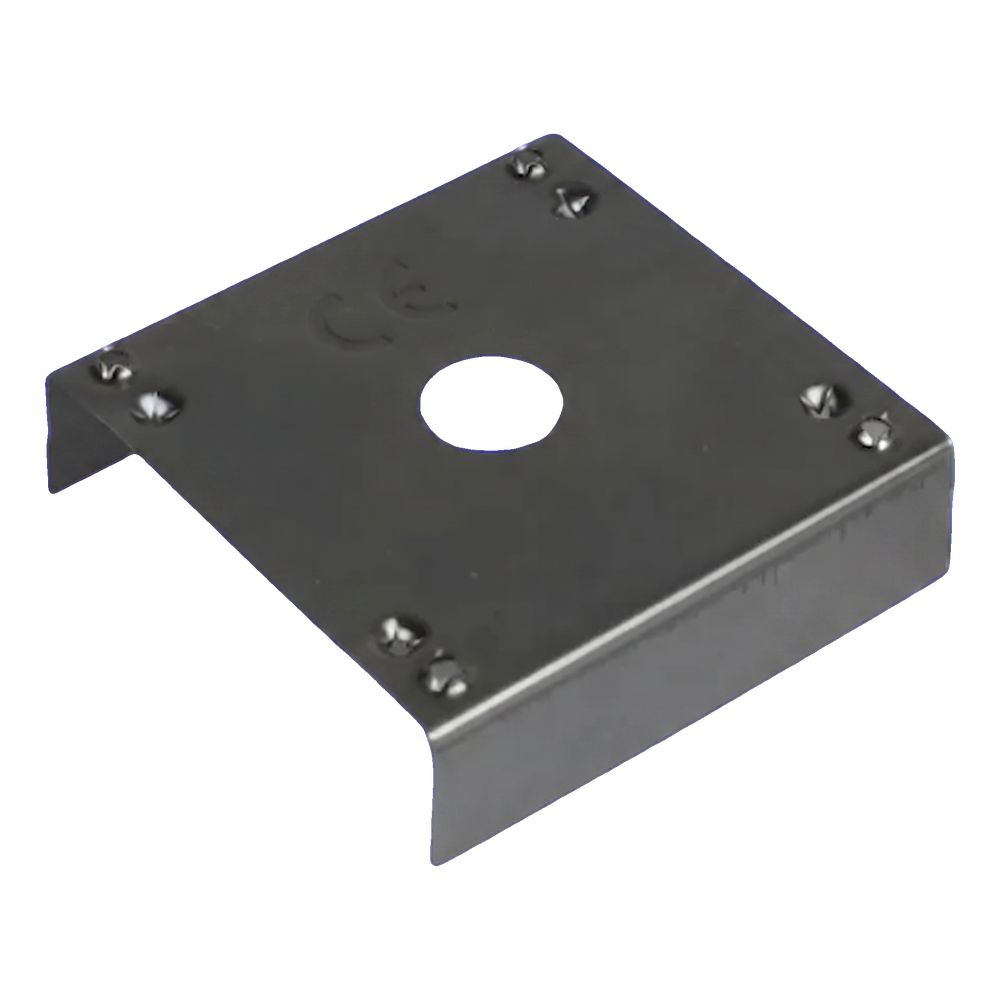

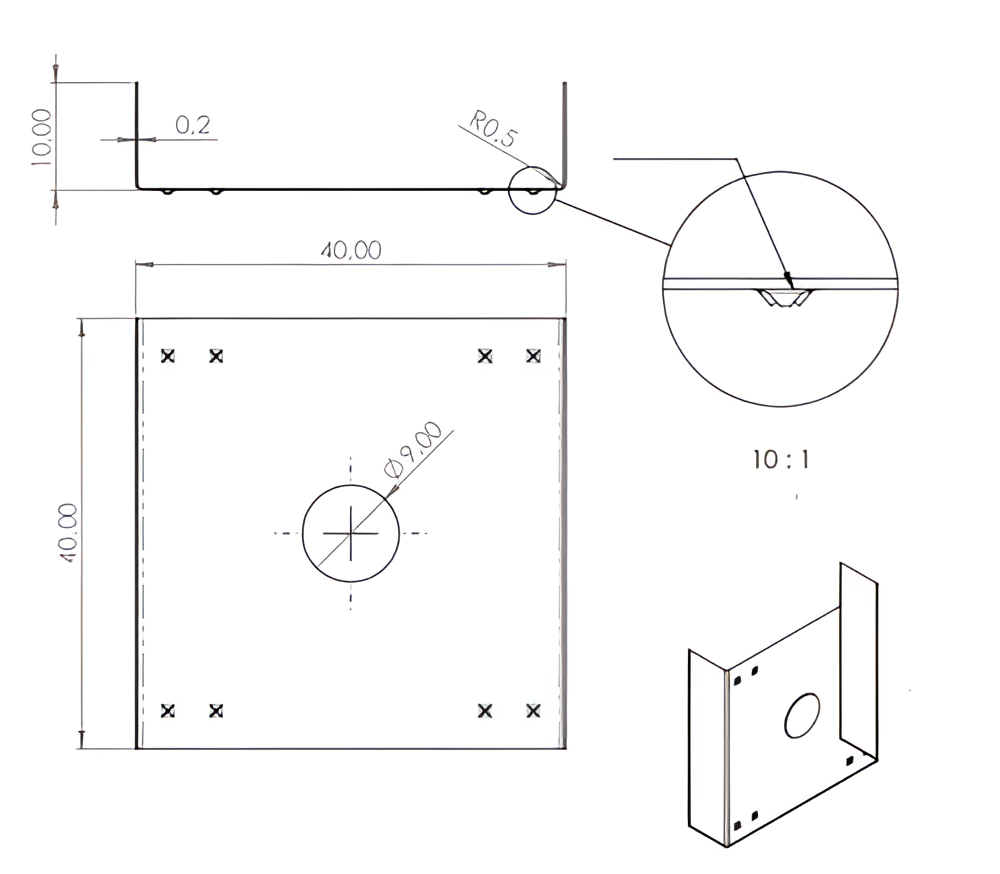

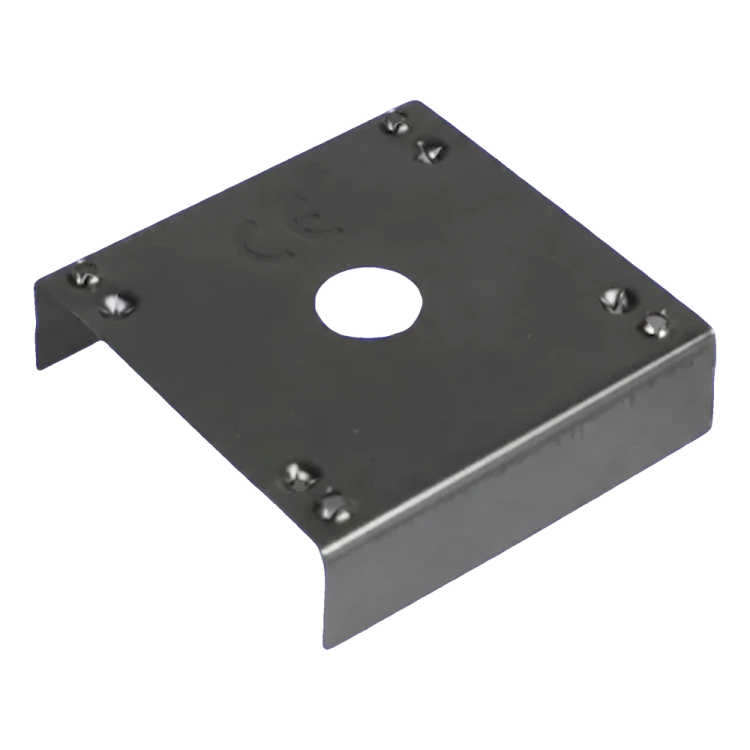

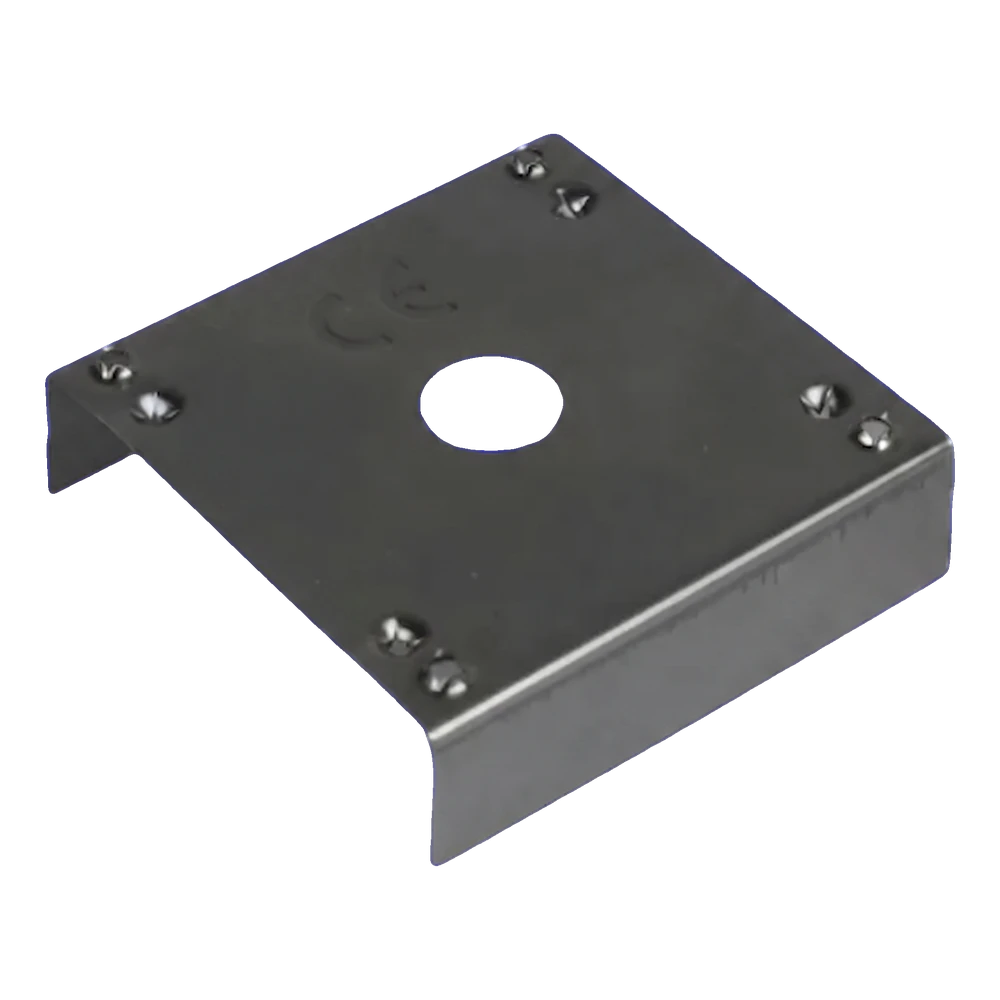

Rondelle de mise à la terre – plaquette de contact PV, acier inoxydable 1.4301 (A2/304). Dimensions 40×40 mm, épaisseur 0,2 mm, trou de montage Ø9 mm, pli de 10 mm. 8 picots coniques R0,5 mm, poids 4 g. Pour les connexions équipotentielles entre les cadres des modules PV et la structure de montage.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Choisissez la variante :
Individual variants may differ in price
Quantité
Product code:
Description
Rondelle de mise à la terre – plaquette de contact PV en acier inoxydable 40×40 mm
La rondelle de mise à la terre – plaquette de contact est un élément indispensable des connexions équipotentielles dans les installations photovoltaïques. Elle assure la continuité galvanique entre les cadres des modules PV et la structure de montage, permettant une égalisation efficace des potentiels électriques. Huit picots coniques acérés répartis symétriquement sur la surface de la plaquette percent la fine couche anodisée d'aluminium recouvrant les cadres des panneaux — une couche qui est isolante et ne conduit pas les charges électriques. Grâce à cela, la rondelle atteint directement la couche d'aluminium métallique, créant une connexion électrique solide et durable. La plaquette est fabriquée en acier inoxydable 1.4301 (qualité austénitique A2/304), ce qui garantit une résistance exceptionnelle à la corrosion et une utilisation continue pendant de nombreuses années, quelles que soient les conditions atmosphériques. La forme en U ouvert avec deux ailettes repliées facilite le positionnement sur le profilé de montage et stabilise l'élément avant le serrage de la vis.
Pourquoi utiliser des plaquettes de contact
- Percent la couche isolante anodisée des cadres de panneaux, assurant un contact électrique fiable
- Acier inoxydable A2 (1.4301/304) — austénitique, non magnétique, résistant à la corrosion dans toutes les conditions environnementales, y compris en atmosphère marine et industrielle
- Dimensions compactes 40×40 mm — compatibilité avec les profilés de montage PV courants
- La forme en U stabilise la rondelle sur le profilé — montage rapide et fiable sans positionnement supplémentaire
- Poids minimal (4 g) sans impact sur la charge de la structure

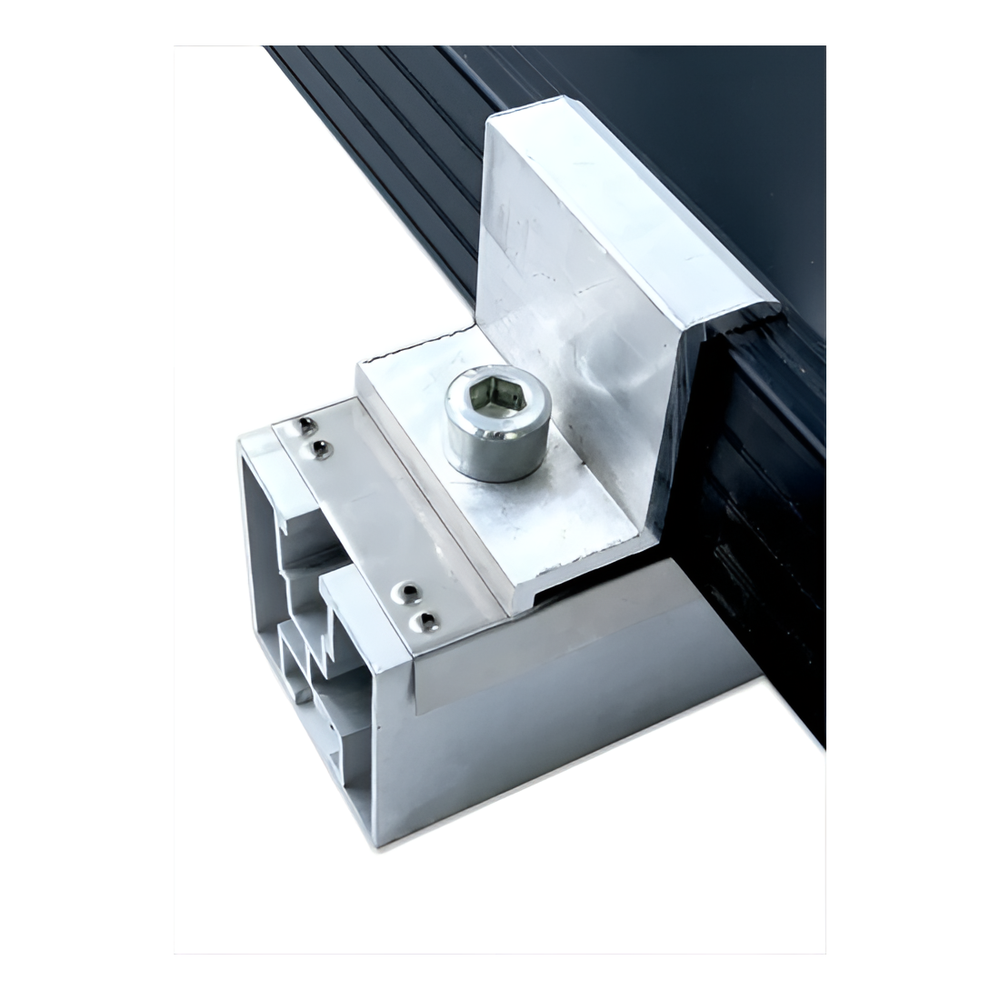

La photo montre la plaquette de contact installée entre la pince de fixation et le profilé aluminium de la structure PV. Les picots de mise à la terre sont pressés contre le cadre du module photovoltaïque, perçant la couche anodisée et assurant un contact galvanique fiable indispensable à une bonne égalisation des potentiels dans l'installation.
