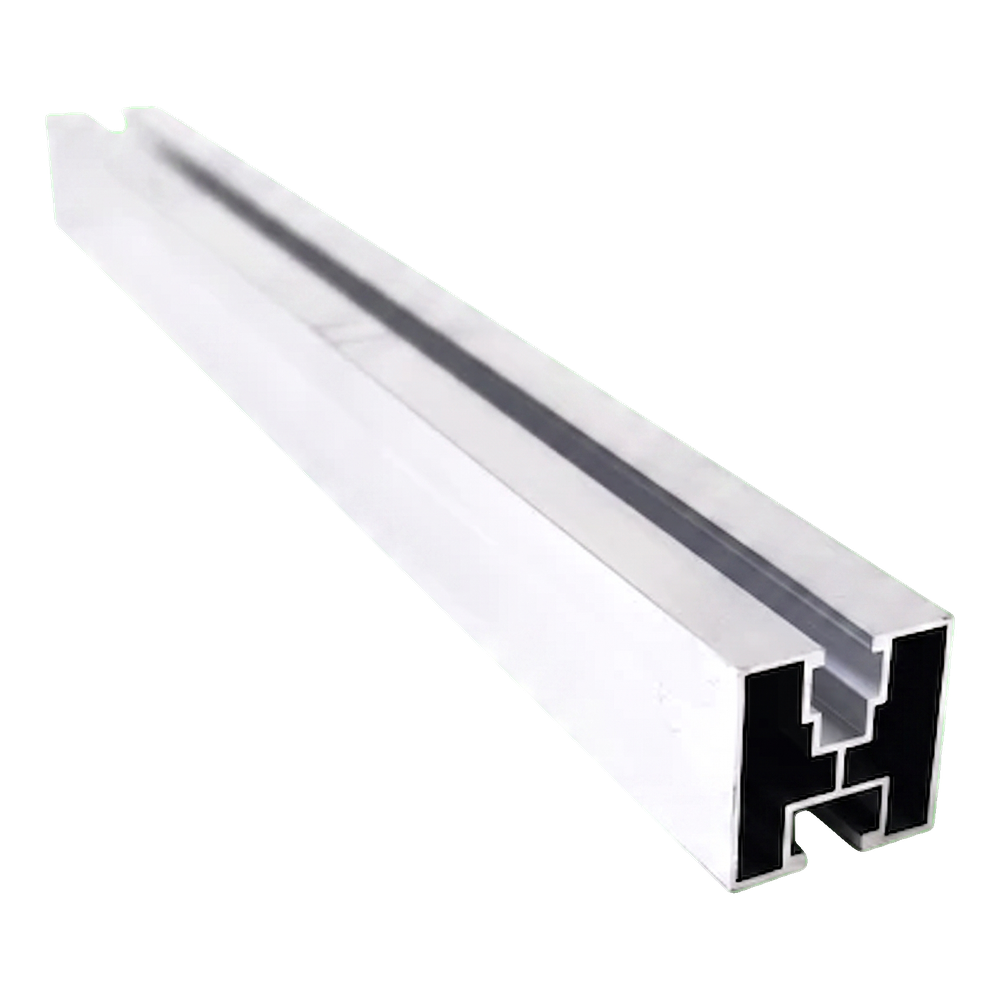

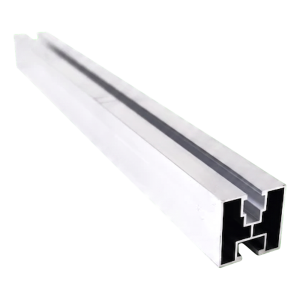

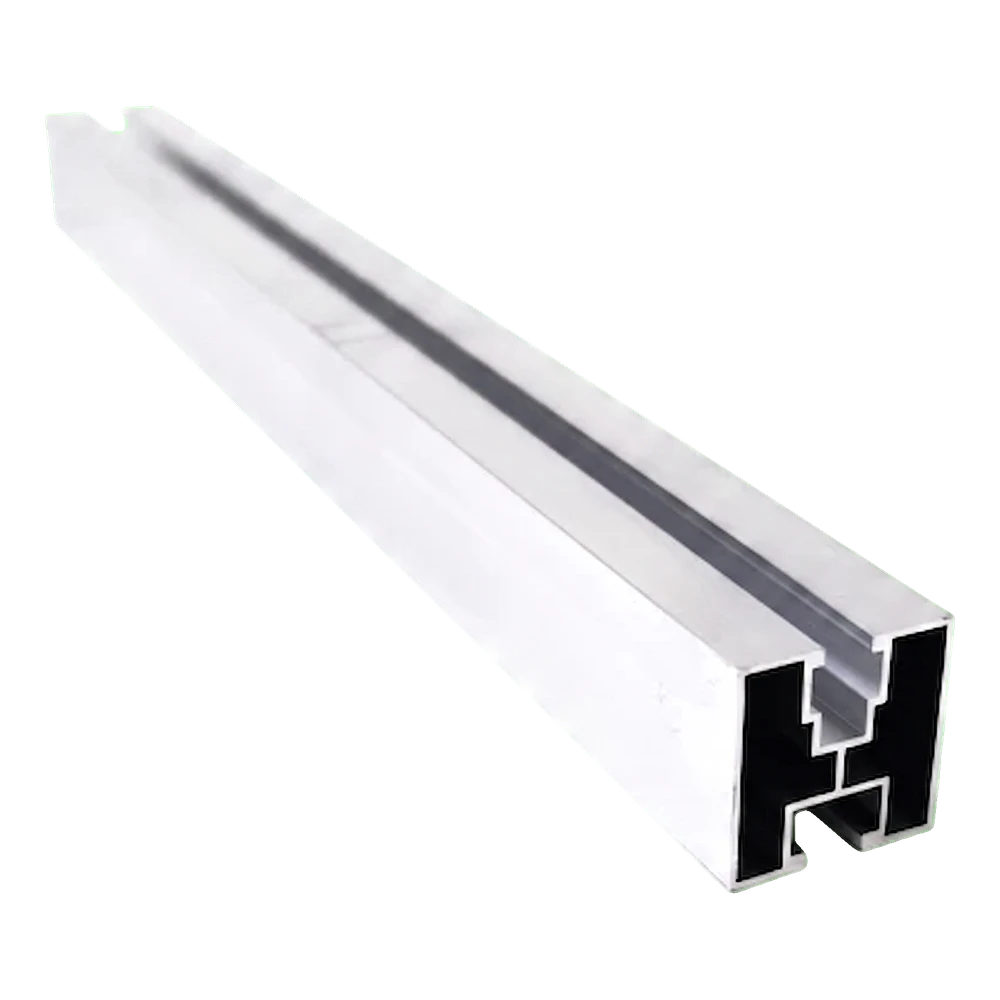

Profilé de montage PV en aluminium 40×40 mm / 625 cm – pour boulons hexagonaux M10
product unavailable
ajouter à la liste de souhaits
5
Description
Profilé de montage PV en aluminium 40×40 mm / 625 cm – pour boulons hexagonaux M10
Le profilé de montage PV 40×40 mm d'une longueur de 625 cm est l'élément de base de la structure porteuse des installations photovoltaïques sur toits en pente. Fabriqué en alliage aluminium 6060, il combine un faible poids propre avec une bonne résistance mécanique et une haute résistance à la corrosion. La construction à double canal — avec un canal supérieur pour la fixation des pinces de module et un canal inférieur pour la connexion avec les crochets de toit, adaptateurs ou triangles — permet un montage rapide et sûr de l'ensemble du système. Le profilé est adapté aux boulons hexagonaux M10 DIN 933 dans le canal inférieur ainsi qu'aux écrous carrés M8 dans le canal supérieur, ce qui garantit la compatibilité avec les pinces centrales et d'extrémité courantes disponibles sur le marché.
Avantages clés pour l'installateur
- La section à double canal 40×40 mm permet une fixation indépendante des modules PV (canal supérieur) et de la sous-structure de toit (canal inférieur)
- L'aluminium 6060 garantit une résistance à la corrosion et aux intempéries — le profilé est également disponible en version anodisée noire pour une protection et une esthétique accrues
- La longueur peut être augmentée grâce à des connecteurs de profilés disponibles séparément, offrant une flexibilité dans la conception de l'espacement des rails
- Une épaisseur de paroi de 1,2 mm pour une masse de seulement 0,82 kg/m minimise la charge sur la structure du toit
- L'alliage d'aluminium 6060 se prête à l'anodisation, offrant une protection supplémentaire et une finition de surface décorative

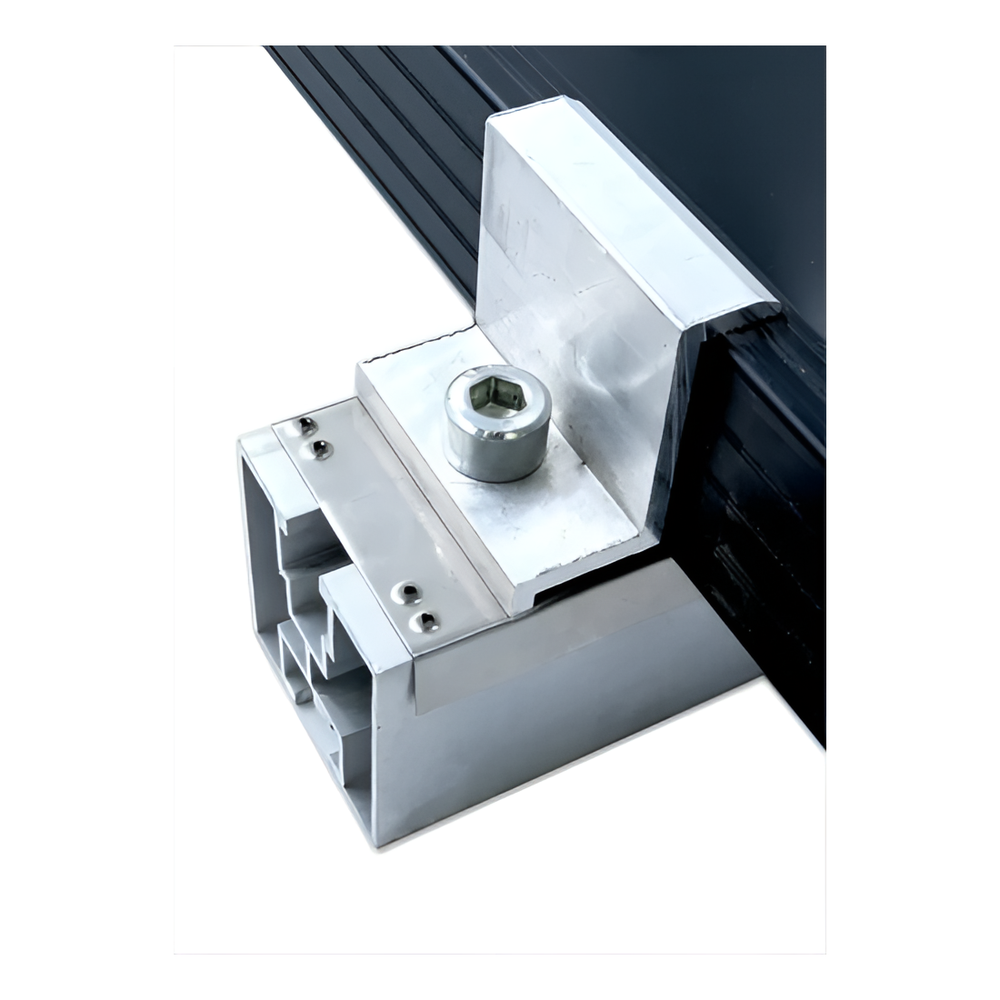

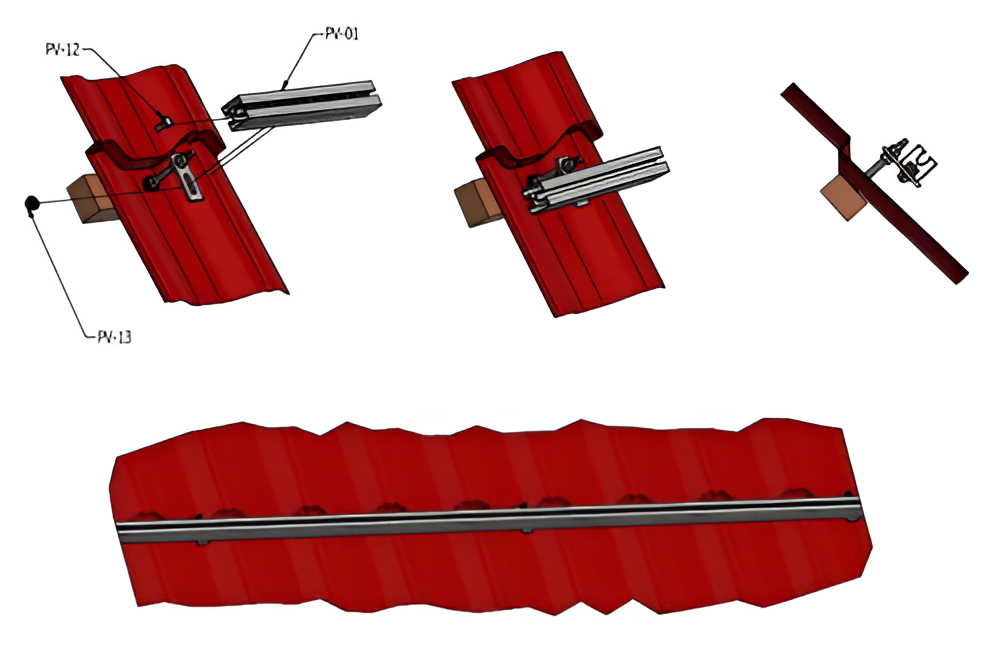

Le profilé fait ses preuves comme rail porteur dans les systèmes de montage sur toits en pente couverts de tuiles bac acier, de tôle trapézoïdale et d'autres revêtements. Le canal supérieur du rail accueille les pinces (colliers) centrales et d'extrémité, qui pressent le cadre du module photovoltaïque directement contre le profilé. Le canal inférieur sert à la connexion avec les crochets de toit ou les adaptateurs fixés aux chevrons. Grâce à cela, l'ensemble de la structure forme un système porteur stable et ventilé, transférant les charges de vent et de neige à la charpente du toit.
Section et dimensions des canaux

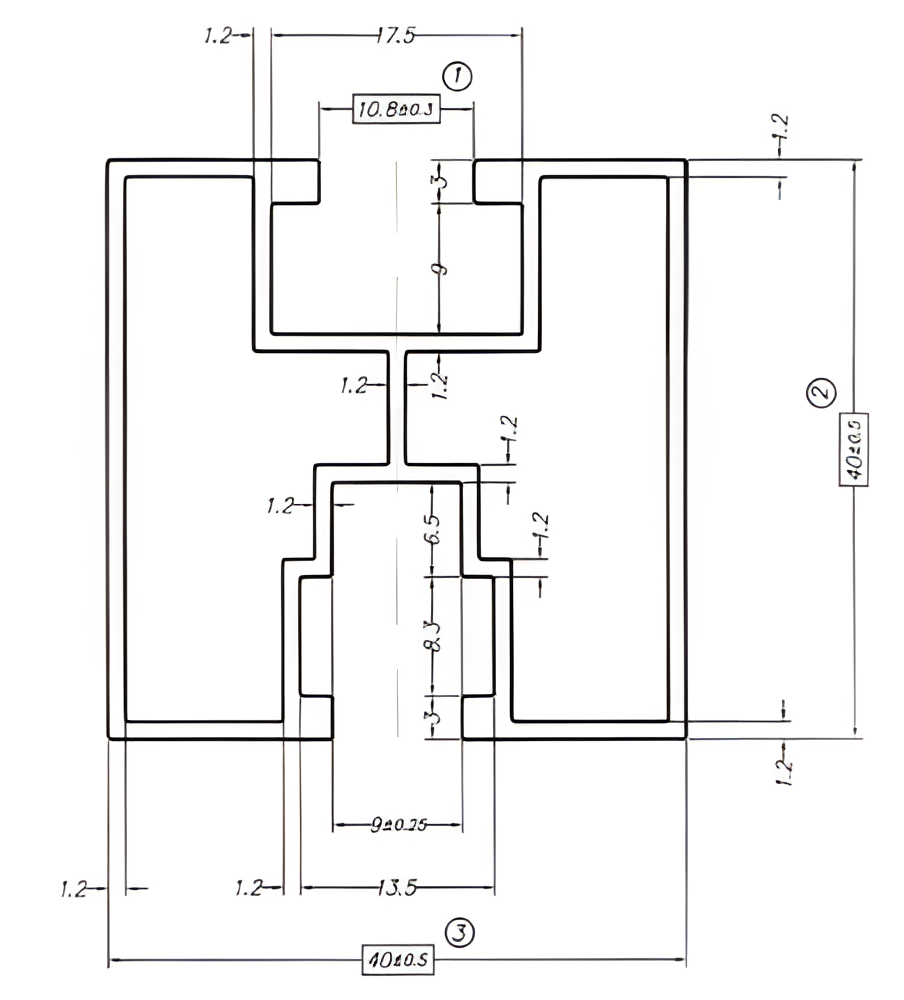

Le dessin technique de la section montre la géométrie détaillée du profilé. Les dimensions extérieures sont de 40 ±0,5 × 40 ±0,5 mm. Le canal supérieur du rail a une largeur d'ouverture de 10,8 ±0,3 mm et est adapté aux écrous carrés M8. Le canal inférieur du rail a une largeur d'ouverture de 9 ±0,75 mm et une profondeur permettant le logement d'un boulon hexagonal M10 DIN 933. L'épaisseur de paroi est de 1,2 mm sur toute la circonférence du profilé, ce qui assure une répartition uniforme des contraintes tout en maintenant un faible poids.
Données techniques
| Longueur [mm] | 6250 |
| Profil [mm] | 40×40 |
| Type de rainure | Pour boulon hexagonal |
| Finition | Naturel |
