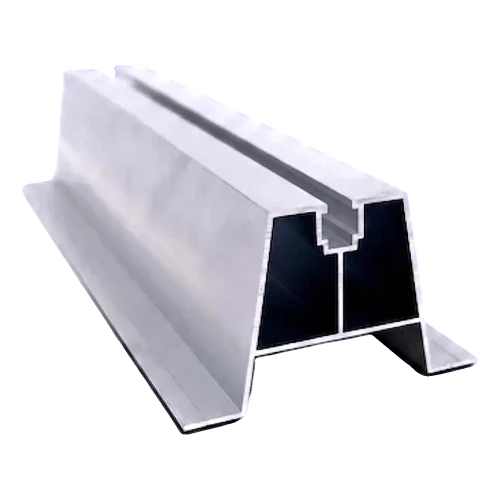

Pont trapézoïdal en aluminium H-70 avec EPDM 330 mm – fixation PV pour tôle trapézoïdale

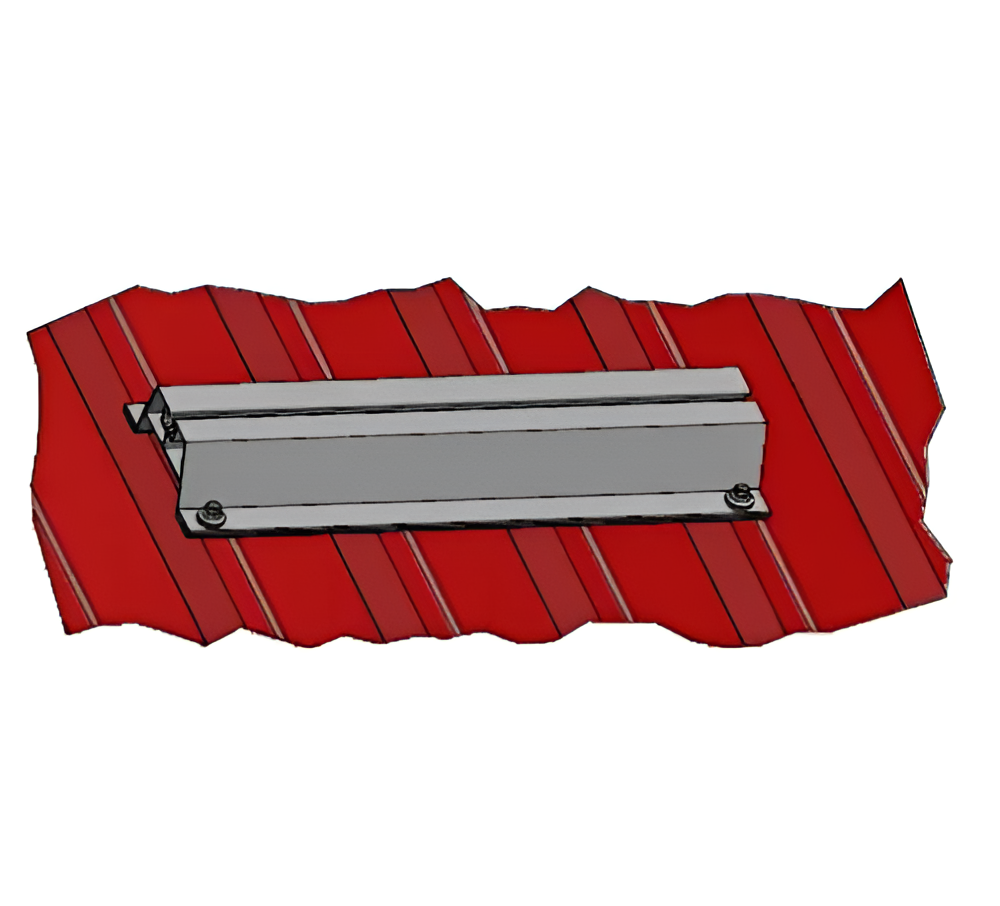

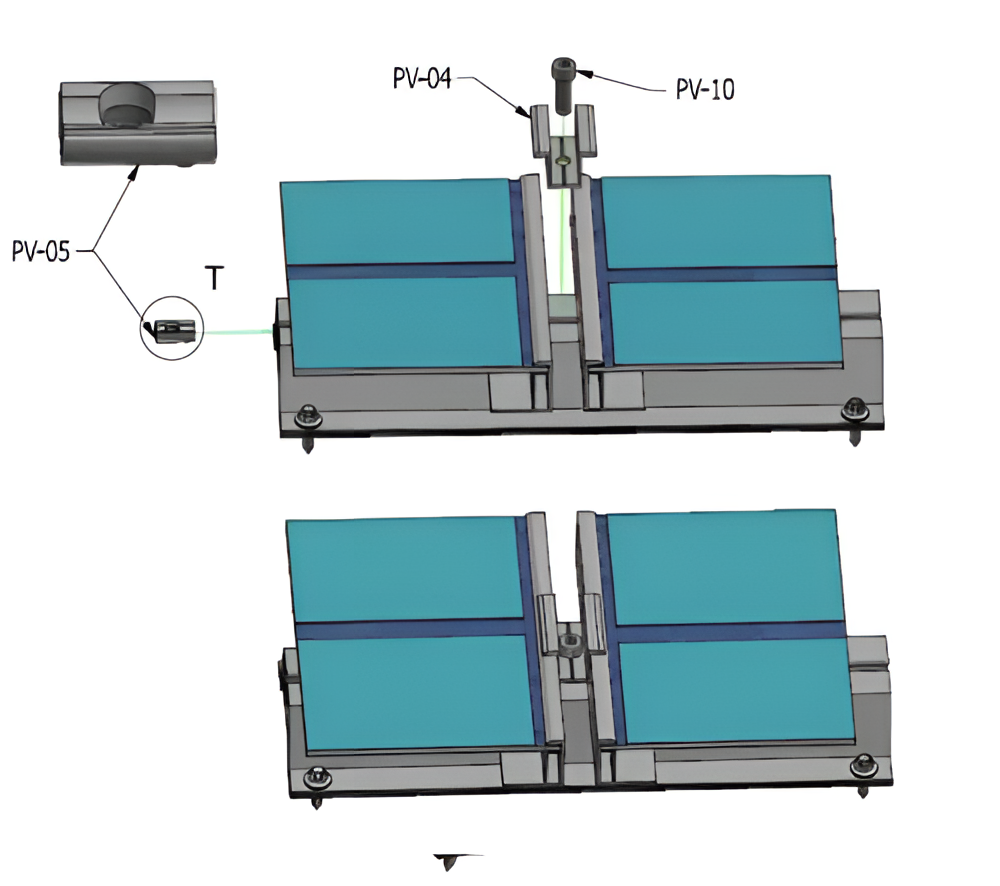

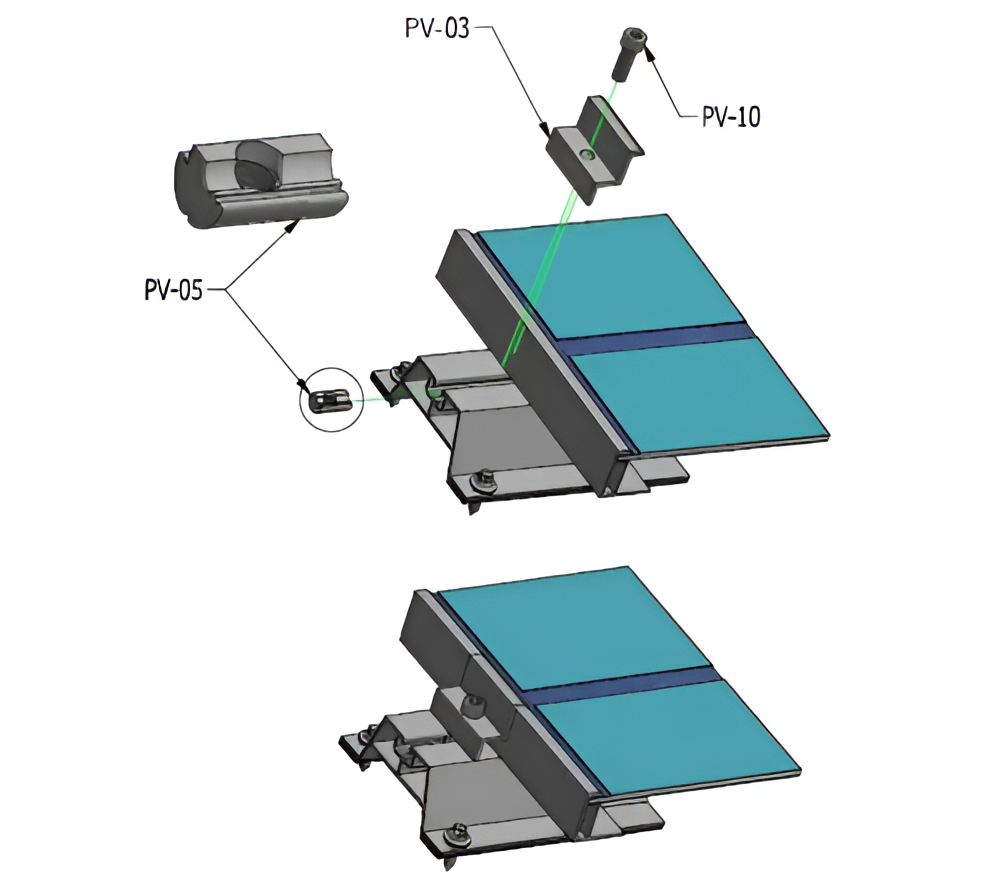

Le pont trapézoïdal H-70 avec joint EPDM est un profilé aluminium conçu pour la fixation directe de panneaux photovoltaïques sur des toitures recouvertes de tôle trapézoïdale. La forme trapézoïdale de la section reproduit la géométrie des nervures de la tôle, ce qui permet au profilé de reposer de manière stable sur la couverture du toit sans nécessiter de cales d'ajustement supplémentaires. La hauteur du profilé assure une distance adéquate entre le module et la surface du toit, permettant une circulation d'air libre sous le panneau — la ventilation naturelle évacue efficacement la chaleur, ce qui améliore les conditions de fonctionnement des modules PV. La rainure de montage supérieure permet de fixer des pinces d'extrémité et centrales à l'aide de vis à tête hexagonale creuse et d'écrous carrés, et les trous pour les vis fixant le pont à la tôle sont réalisés directement sur le toit lors du montage, ce qui permet d'adapter précisément le point d'ancrage au profil de la tôle.

Avantages du pont trapézoïdal H-70

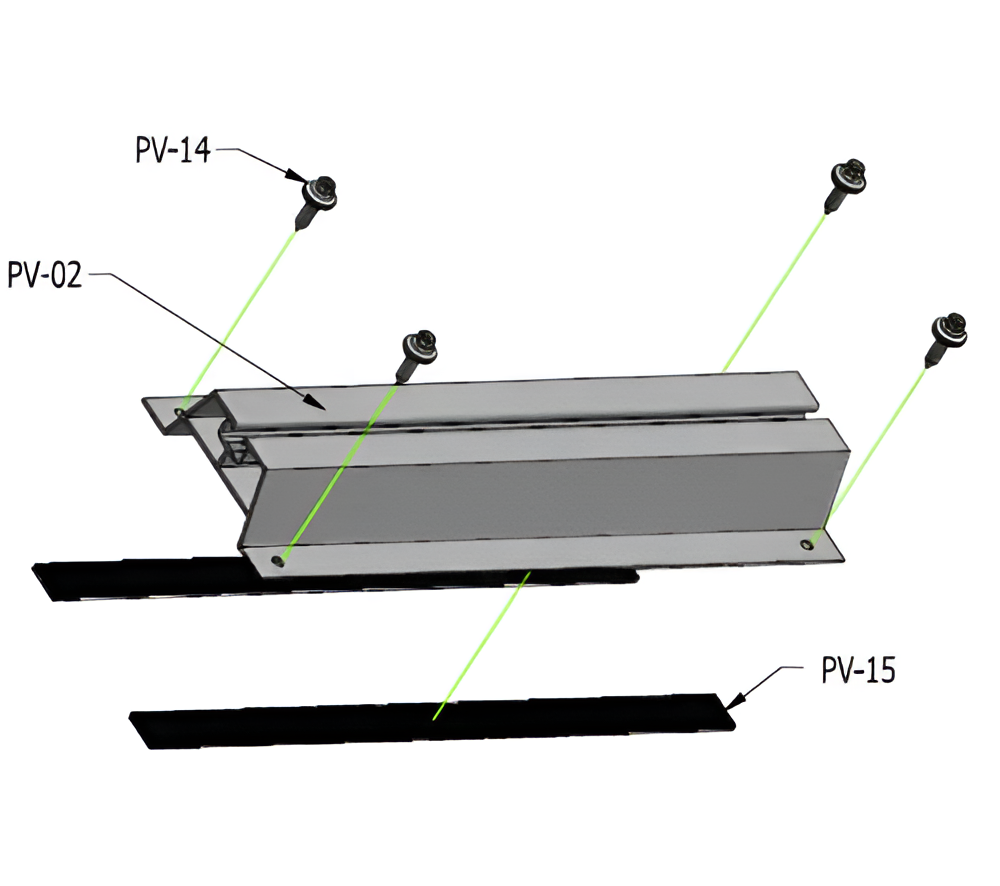

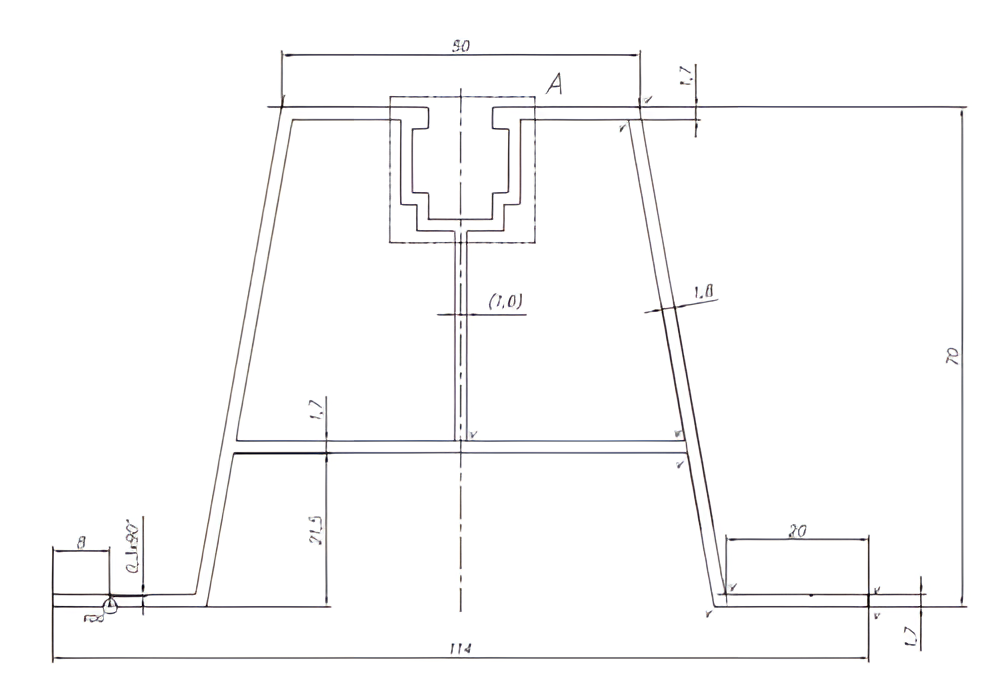

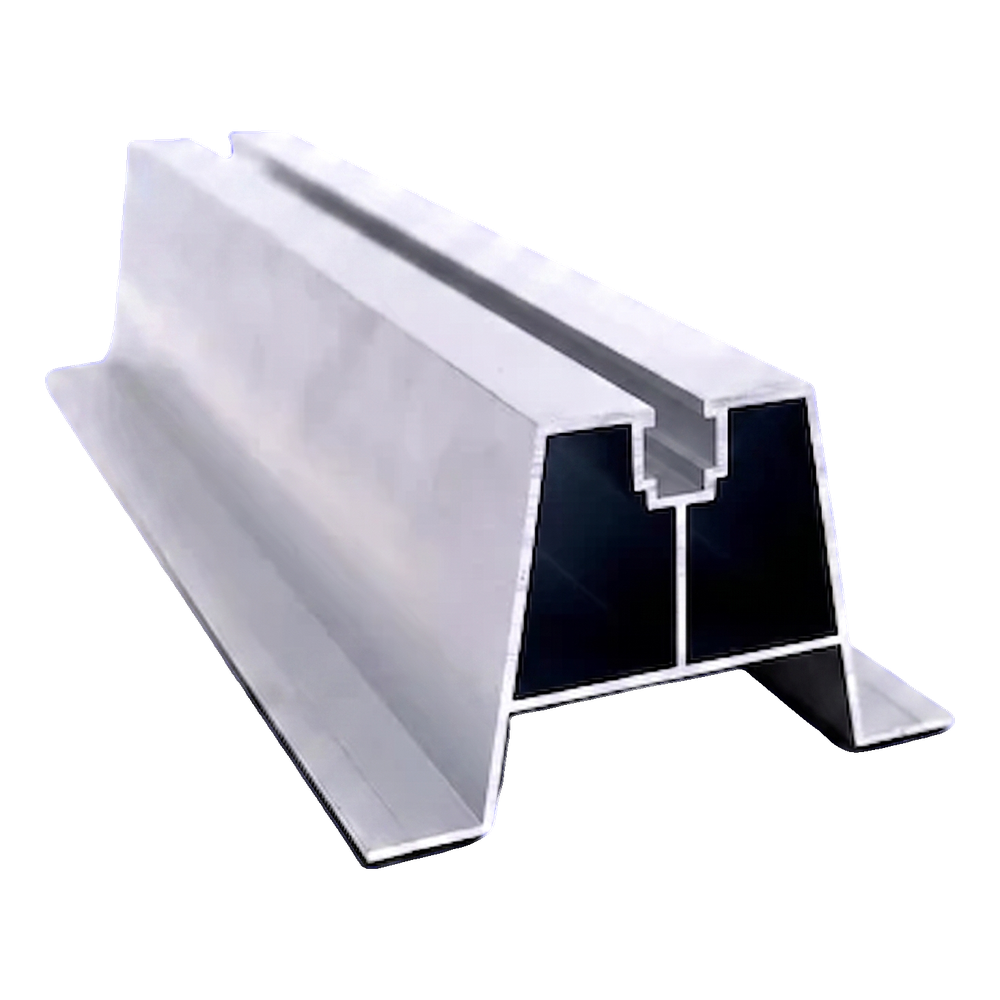

Le profilé présente une section trapézoïdale avec renfort interne — deux cloisons verticales rigidifient la construction et transmettent les charges des modules fixés vers la nervure de la tôle. Dans la partie supérieure du profilé se trouve une rainure de montage destinée à recevoir les pinces de fixation des modules photovoltaïques. La base du profilé repose de manière stable sur les nervures de la tôle trapézoïdale, et le joint EPDM (visible sur le schéma de montage) comble les irrégularités et assure l'étanchéité aux points d'ancrage.
