Zijklem H30 zwart geanodiseerd – eindklem PV L50

Beschikbaarheid: Op voorraad (grote hoeveelheid)

Levering binnen: 6 Werkdagen

Gewicht: 0.02 kg

Prijs / stk.: 0,34 € 0.34

incl. 21% BTW, excl. verzendkosten

Netto prijs / stk.: (0,28 €)

excl. 21% BTW, excl. verzendkosten

* Hoeveelheid:

Stuk
Pakket: 250 Stuks
Pakket: 5000 Stuks
Pakket: 10000 Stuks

aantal stk.

Totaal:

product unavailable

toevoegen aan verlanglijst

* - Veld verplicht

Beoordeling:

Leverancier: -

Productcode: PV-03-02

aanbevelen aan een vriend

Beschrijving

Zijklem H30 zwart geanodiseerd – eindklem PV L50

Zijklem (eindklem) H30 voor het bevestigen van de buitenrand van fotovoltaïsche panelen met een framedikte van 30 mm. Vervaardigd uit aluminium 6060 met zwarte anodisering, die de corrosiebestendigheid verhoogt en zorgt voor een esthetische uitstraling van de installatie.

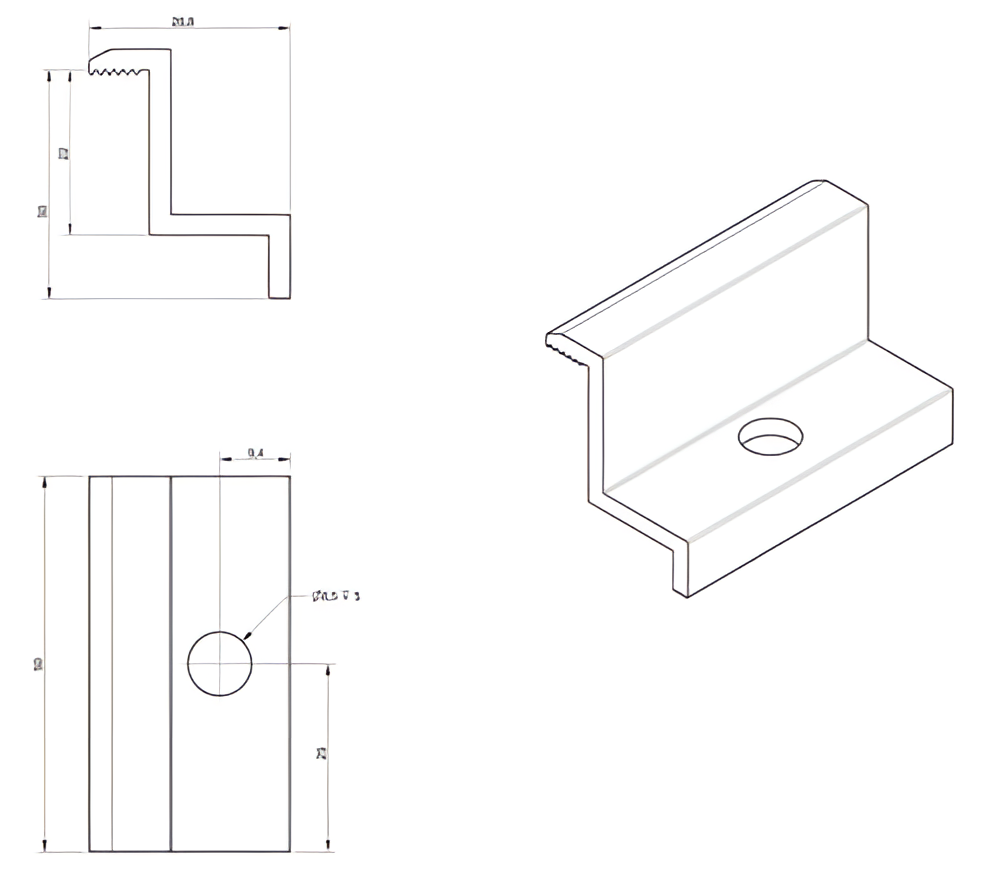

Technische tekening van de zijklem H30 – maatschetsen en isometrisch aanzicht

Toepassing en montage

De zijklem dient als afwerkingselement aan de uiteinden van rijen fotovoltaïsche modules — zowel op platte daken als op hellende daken. Voor het onderling bevestigen van panelen dienen middenklemmen te worden gebruikt. In de set is uitsluitend de aluminium klem opgenomen — de schroef en moer moeten afzonderlijk worden gekozen.

Compatibiliteit met montageprofielen

Aluminium profielen voor zeskantschroef

Aluminium profielen voor T-schroef

Trapeziumprofielen voor daken met trapeziumplaat

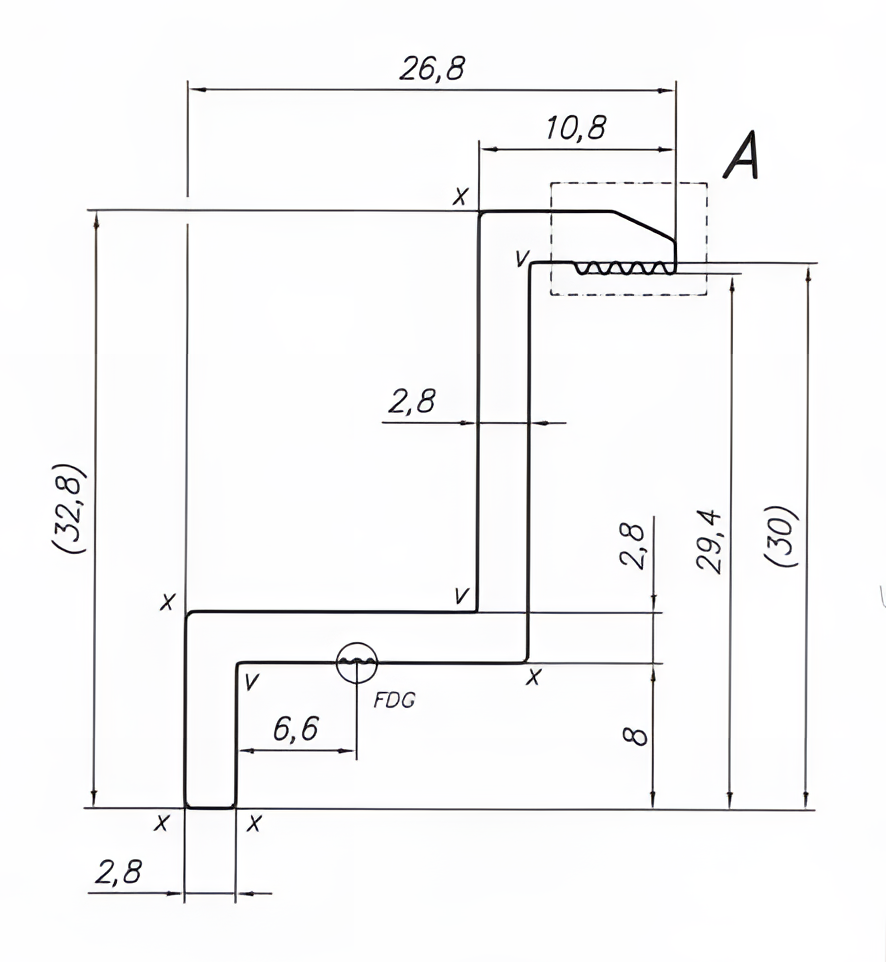

Maatschets van het profiel van de zijklem H30 – doorsnede met detailmaten

Afmetingen en technische parameters

Breedte: 26,8 mm

Totale hoogte: 32,8 mm

Werkhoogte (H): 30 mm

Lengte: 50 mm

Montagegat: Ø8,5 mm (voor M8-schroef)

Wanddikte: 2,8 mm

Materiaal: aluminium 6060

Afwerking: zwarte anodisering

Kleur: zwart

Keuze van de inbusschroef DIN 912

Profieltype	Schroefmaat
T-profiel	M8x20
Zeskantprofiel	M8x20
Trapeziumbrug (voor inzetstuk)	M8x20
Trapeziumbrug (voor zeskantschroef)	M8x20

Het aanbevolen aandraaimoment dient te worden gekozen volgens de richtlijnen van de fabrikant van de fotovoltaïsche panelen.

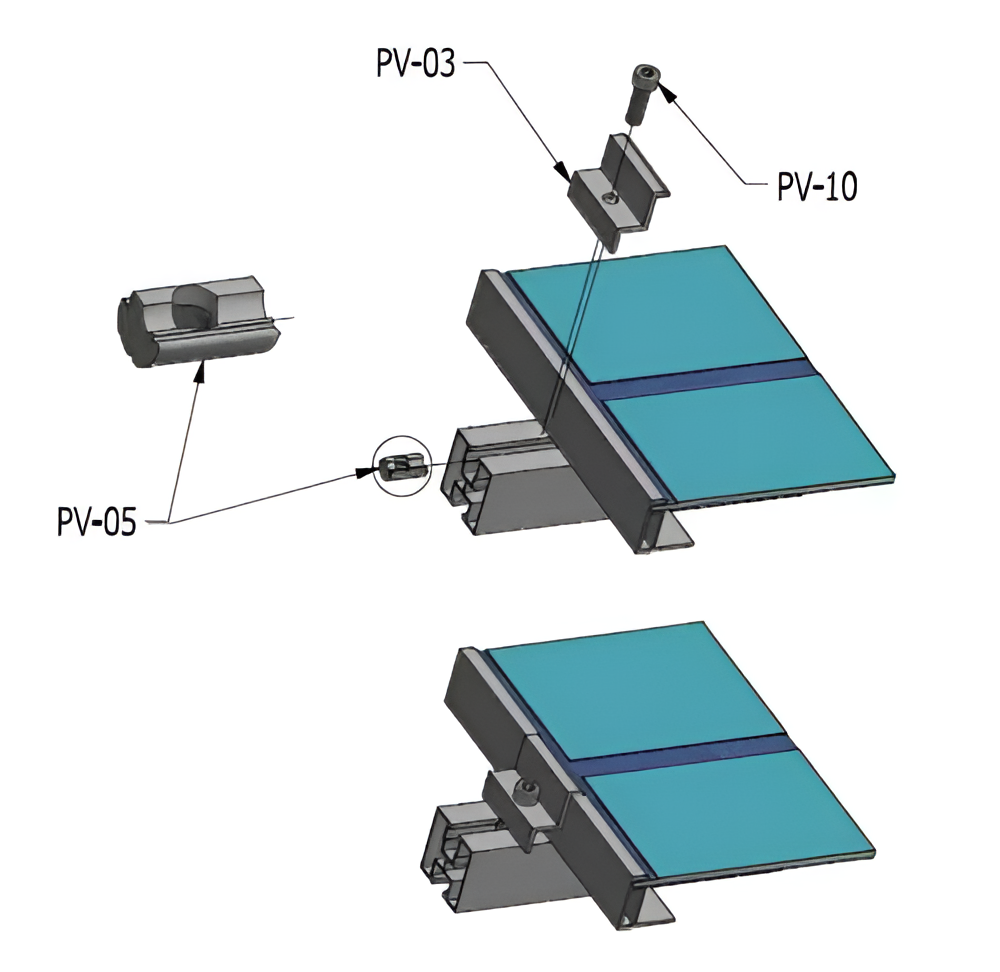

Montageschema van de zijklem met schuifblokje en schroef op het aluminium profiel

Op het montageschema wordt weergegeven hoe de zijklem op het aluminium profiel wordt geplaatst met behulp van een schuifblokje en een inbusschroef. De klem drukt de rand van de fotovoltaïsche module vast, wat een stabiele en veilige bevestiging garandeert.

Montage-instructie voor schuifblokjes en schroeven op het aluminium profiel van het fotovoltaïsch systeem
