Verstelbaar scharnier met rechthoekig schild M16 85x55 mm

Go to Product feedback

Scharnier voor poorten van gegalvaniseerd staal, schroefdraad M16, schild 85×55 mm met vier ovale gaten. Verstelling na montage, belasting van het paar tot 65 kg.

Go to full description

4,40 €

Shipping costs are not included in the price.

Quantity

stk.

Availability:

Op voorraad (grote hoeveelheid)

Shipping time: 24 uur

Beschrijving

Verstelbaar scharnier met rechthoekig schild M16 85x55 mm voor poorten

Verstelbaar scharnier met rechthoekig schild is een duurzaam montage-element bestemd voor de installatie van poorten. Dankzij de schroefdraad M16 en de mogelijkheid van verstelling op elk moment na afronding van de montage, stelt het scharnier u in staat de positie van de poortvleugel nauwkeurig af te stellen — zelfs bij doorhangen van de constructie of thermische vervormingen als gevolg van extreme weersomstandigheden.

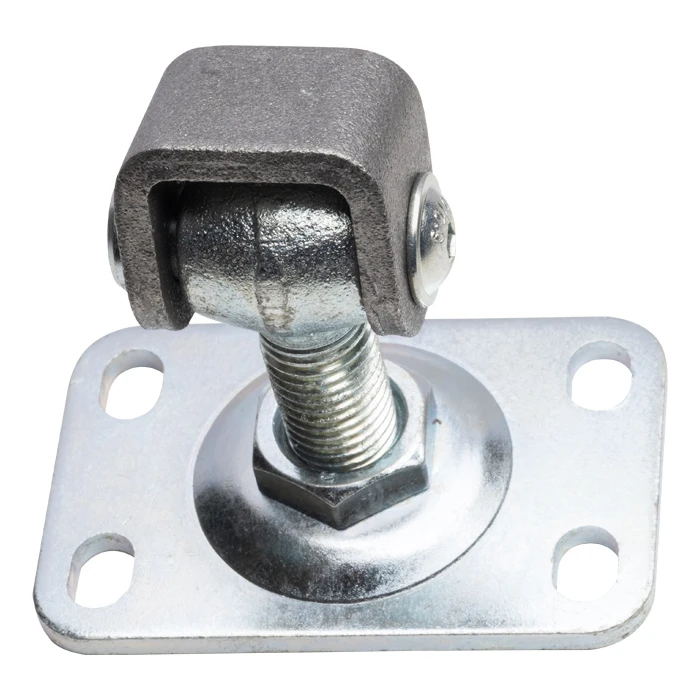

Verstelbaar scharnier met rechthoekig schild M16 – productweergave

Het rechthoekige schild met afmetingen 85 × 55 mm is voorzien van vier ovale gaten, wat zorgt voor een stevige bevestiging aan de paal en het corrigeren van de positie tijdens de installatie vergemakkelijkt. De constructie van gegalvaniseerd staal garandeert een hoge weerstand tegen corrosie — het scharnier is volledig geschikt voor jarenlange buitenwerking. Het oog van het scharnier heeft een zwarte afwerking.

De verstelling gebeurt met behulp van een moer op de getapte schroef — het volstaat deze aan te draaien of los te draaien om veranderingen in de geometrie van de poortvleugel te compenseren. Dit is bijzonder belangrijk bij montage van metalen poorten, waar seizoensgebonden temperatuurverschillen kunnen leiden tot krimpen en uitzetten van stalen elementen.

Technische parameters

Verstelbaar scharnier M16 – technische tekening met afmetingen

Materiaal: gegalvaniseerd staal

Schroefdraad: M16

Afmeting schild: 85 × 55 mm

Breedte oog: 36 mm

Totale lengte: 72 mm

Schroeflengte: 37 mm

Totale hoogte: 85 mm

Gewicht: 0,38 kg

Toelaatbare belasting van scharnierpaar op poortvleugel van 2 m lengte: 65 kg

Voordelen voor de installateur

Snelle en eenvoudige montage dankzij vier ovale gaten in het schild

Mogelijkheid van verstelling na afgeronde montage — zonder demontage van de poortvleugel

Gegalvaniseerd oppervlak zorgt voor jarenlange bescherming tegen corrosie

Hoge uitvoeringskwaliteit vertaalt zich in weerstand tegen mechanische schade en belasting

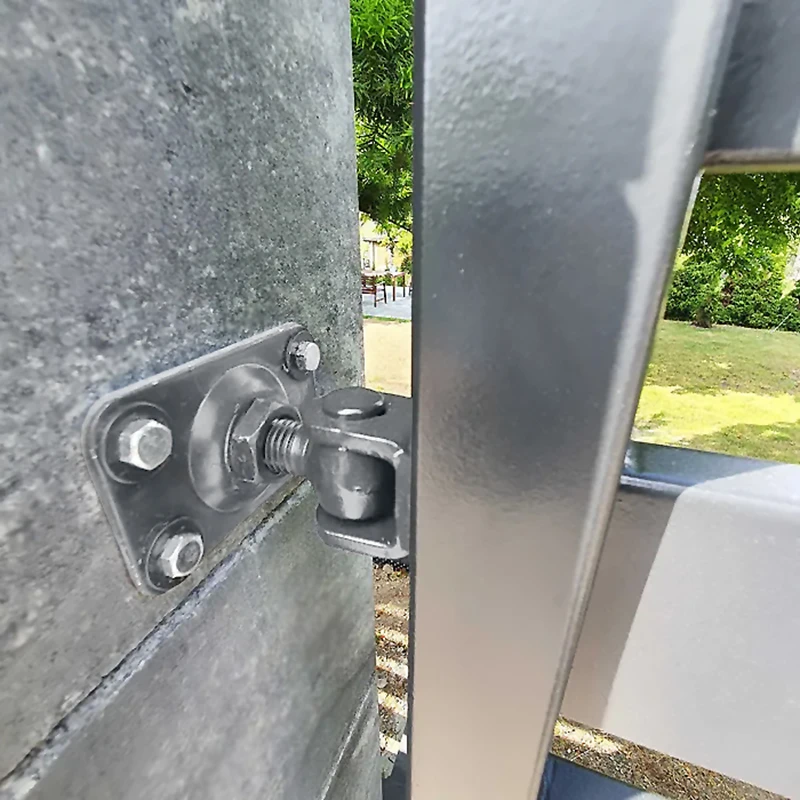

Verstelbaar scharnier met rechthoekig schild – montage op poortpaal

Op de foto is een voorbeeldmontage van het scharnier op een betonnen poortpaal te zien. Het schild werd vastgeschroefd met vier schroeven, en het oog van het scharnier omvat het profiel van de poortvleugel. Dit type oplossing werkt zowel bij stalen als aluminium poorten — overal waar een betrouwbare, verstelbare scharnierconstructie vereist is.
