Systeem voor glazen luifels M12. 3-delig, voor trekker fi 12mm, glas 8-17,52mm (aisi304, universeel, satijn)
Leave feedback on the product
3-delige set bevestigingen in AISI 304 staal met satijnafwerking voor glazen luifels met dikte 8–17,52 mm, draadstang M12, gewicht 1,6 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-285
Beschrijving
Glazen overkappingssysteem 3-delig M12 – staal AISI 304, satijn
3-delig montageset voor glazen overkappingen, ontworpen voor de professionele installatie van glazen luifels met een dikte van 8 tot 17,52 mm. De set verbindingsstukken in roestvrij staal AISI 304 met satijnafwerking zorgt voor een duurzame, esthetische en veilige bevestiging van glazen luifels in woongebouwen en openbare gebouwen.
De set bestaat uit drie nauwkeurig vervaardigde verbindingsstukken die samen een compleet bevestigingssysteem voor een glazen luifel met trekstang vormen. Het glas komt niet rechtstreeks in contact met de beugels — de drukrubbers die bij de set zijn inbegrepen, beschermen de glasplaten en stabiliseren tegelijkertijd de ruit in de juiste positie. De universele constructie maakt montage in verschillende gebouwtypes mogelijk, en bij een dikkere isolatielaag op de gevel kan een extra montageplaat worden gebruikt, waardoor het systeem uitzonderlijk flexibel is.

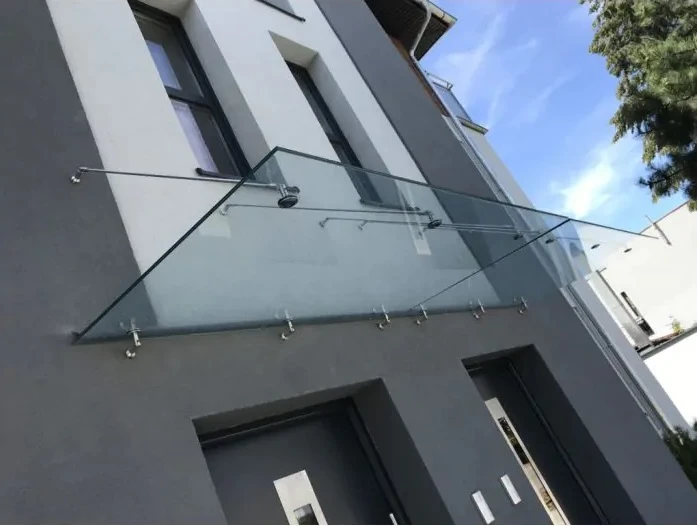

Glazen overkappingen vervullen een dubbele functie — ze beschermen tegen neerslag en geven de architecturale gevel een luchtig karakter. Het systeem met trekstangen garandeert de stijfheid van de constructie met behoud van een minimalistisch uiterlijk, ideaal voor moderne gebouwen.

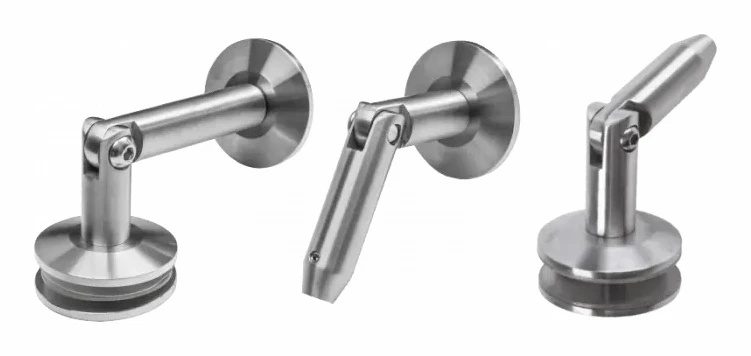

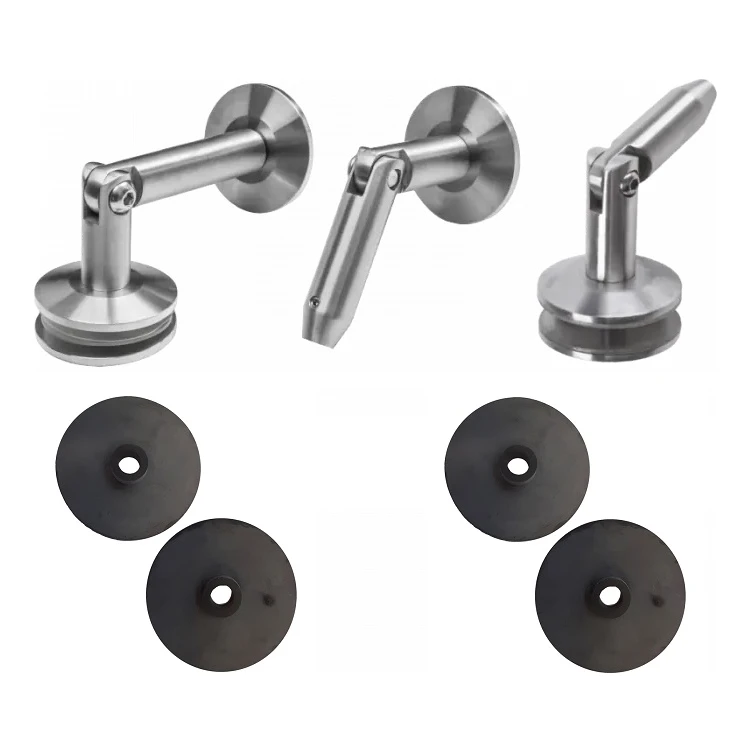

Inhoud van de set
- Verbindingsstuk wand–glas met complete set drukrubbers
- Verbindingsstuk glas–trekstang M12 met complete set drukrubbers
- Verbindingsstuk trekstang M12–wand
De set bevat niet: glasplaten, trekstangen of andere hierboven niet vermelde onderdelen. De trekstang met M12-schroefdraad (staaf in roestvrij staal) dient afzonderlijk te worden gekozen — beschikbare lengtes zijn 1 m, 1,2 m en 1,5 m. De trekstang wordt in de gevel bevestigd en vervolgens gespannen tot de optimale positie van de glazen luifel is bereikt, wat de stabiliteit ervan garandeert.
Technische specificaties
- Materiaal: roestvrij staal AISI 304
- Oppervlakteafwerking: satijn
- Schroefdraad trekstang: M12
- Schroefdraad bevestigingsbouten aan wand en glas: M10
- Glasdikte: 8–17,52 mm
- Lengte (L): 130 mm
- Gewicht van de set: 1,6 kg
- Diameter boorgaten in glas: Ø18 mm
- Montageboek trekstang: 95°
- EAN: 5901289674263

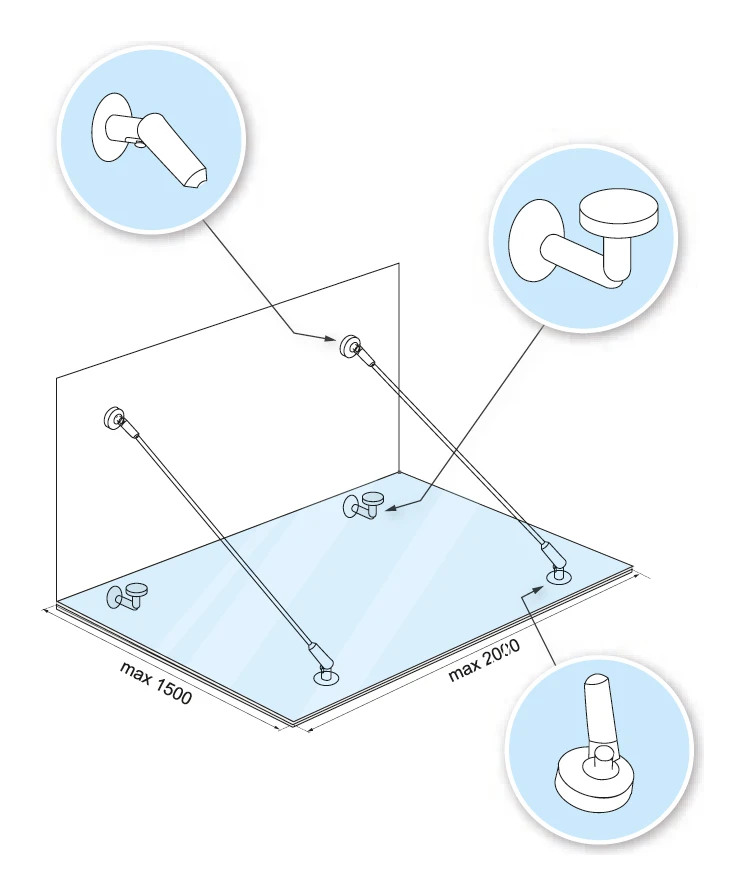

Maatvoering en montageschema
De correcte positionering van de boorgaten in de glasplaat is essentieel voor de stabiliteit en veiligheid van de constructie. De onderstaande schema's tonen de aanbevolen indeling van de bevestigingspunten en de maximaal toegestane glasafmetingen.

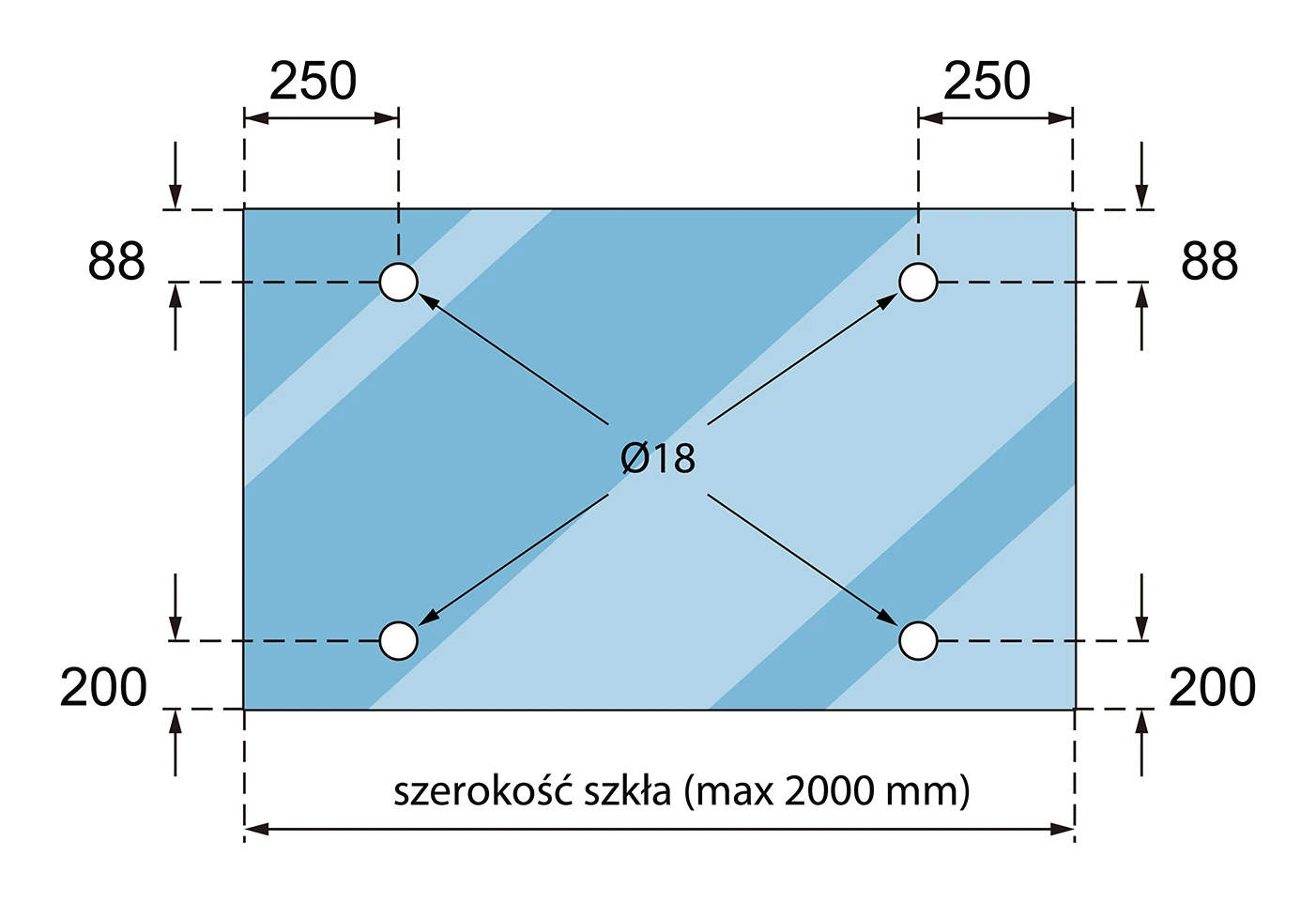

Aanbevolen maatvoering voor de positionering van de boorgaten in het glas:
- Maximale breedte van het glas: 2000 mm
- Maximale diepte (uitsteek) van het glas: 1500 mm
- Afstand van de boorgaten tot de zijkanten: 250 mm
- Afstand van de bovenste boorgaten tot de bovenrand: 88 mm
- Afstand van de onderste boorgaten tot de onderrand: 200 mm
- Diameter van de boorgaten: Ø18 mm

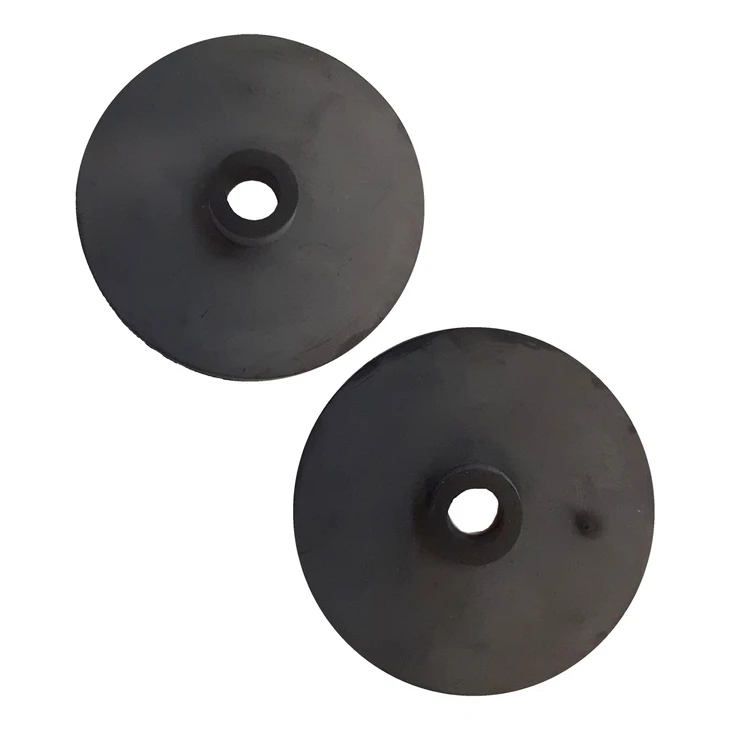

Drukrubbers beschermen de glasplaten tegen direct contact met de metalen onderdelen van de verbindingsstukken, waardoor het risico op barsten wordt geëlimineerd en de ruit stabiel op zijn plaats blijft. Een complete set drukrubbers is bij elk verbindingsstuk dat in contact komt met het glas inbegrepen.
Vanwege de hoge moeilijkheidsgraad van de montage van glazen overkappingen wordt aanbevolen de installatiewerkzaamheden toe te vertrouwen aan een gekwalificeerd montageteam met ervaring in het werken met gehard glas en trekstangsystemen.
