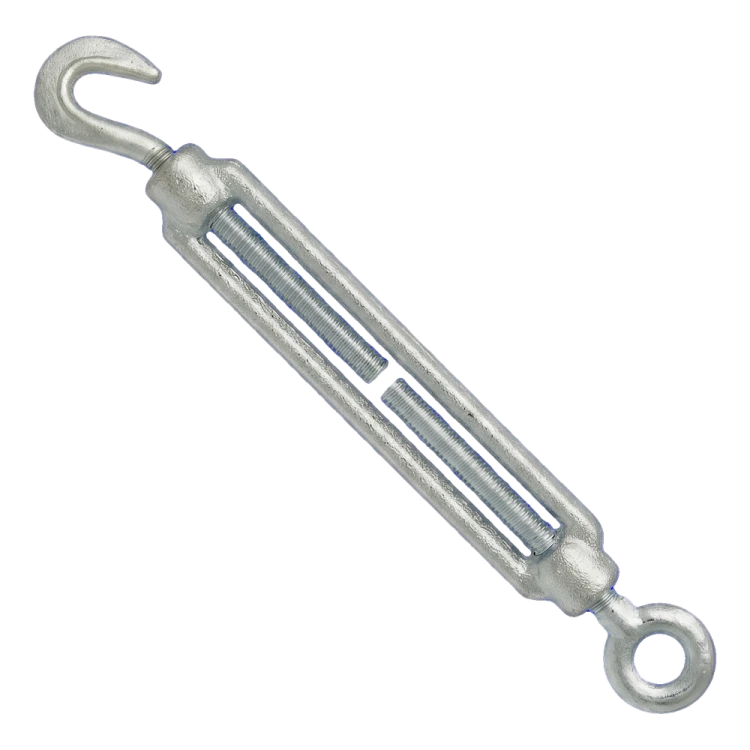

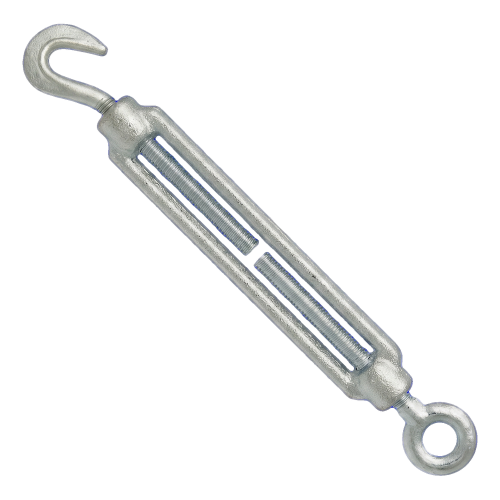

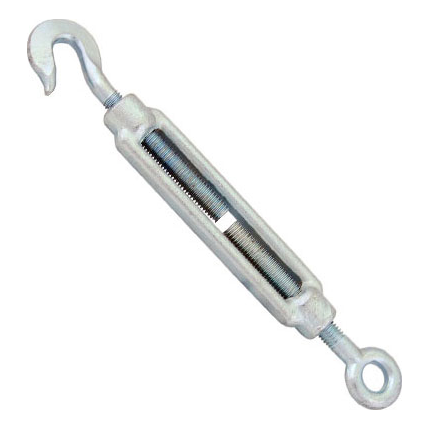

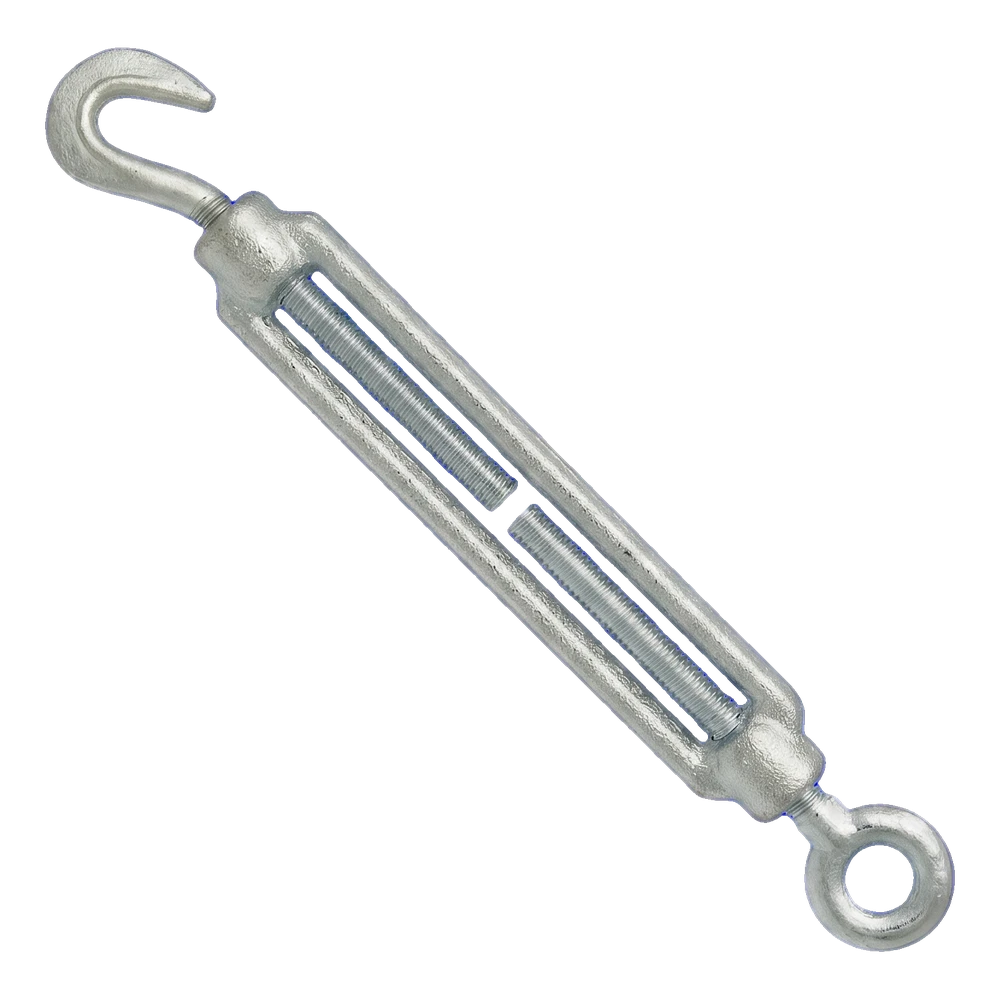

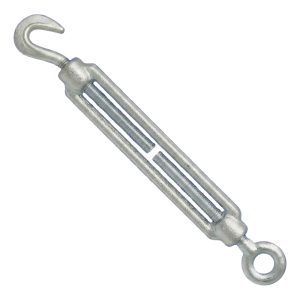

Spanschroef haak-oog verzinkt M16×170 mm, DIN 1480

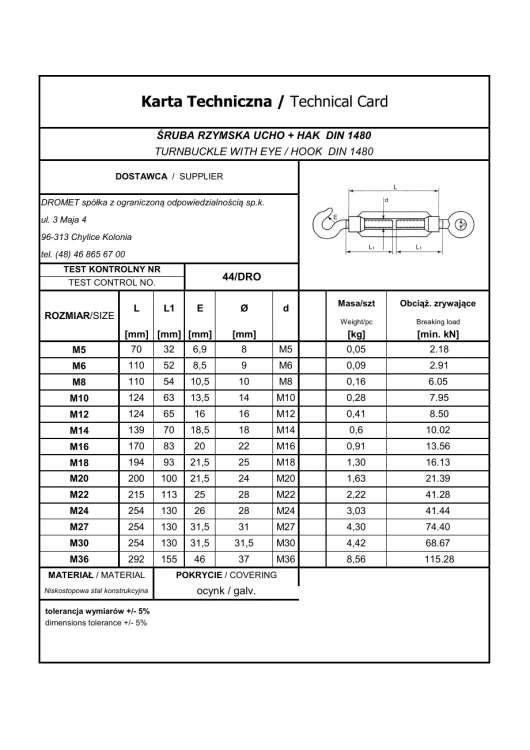

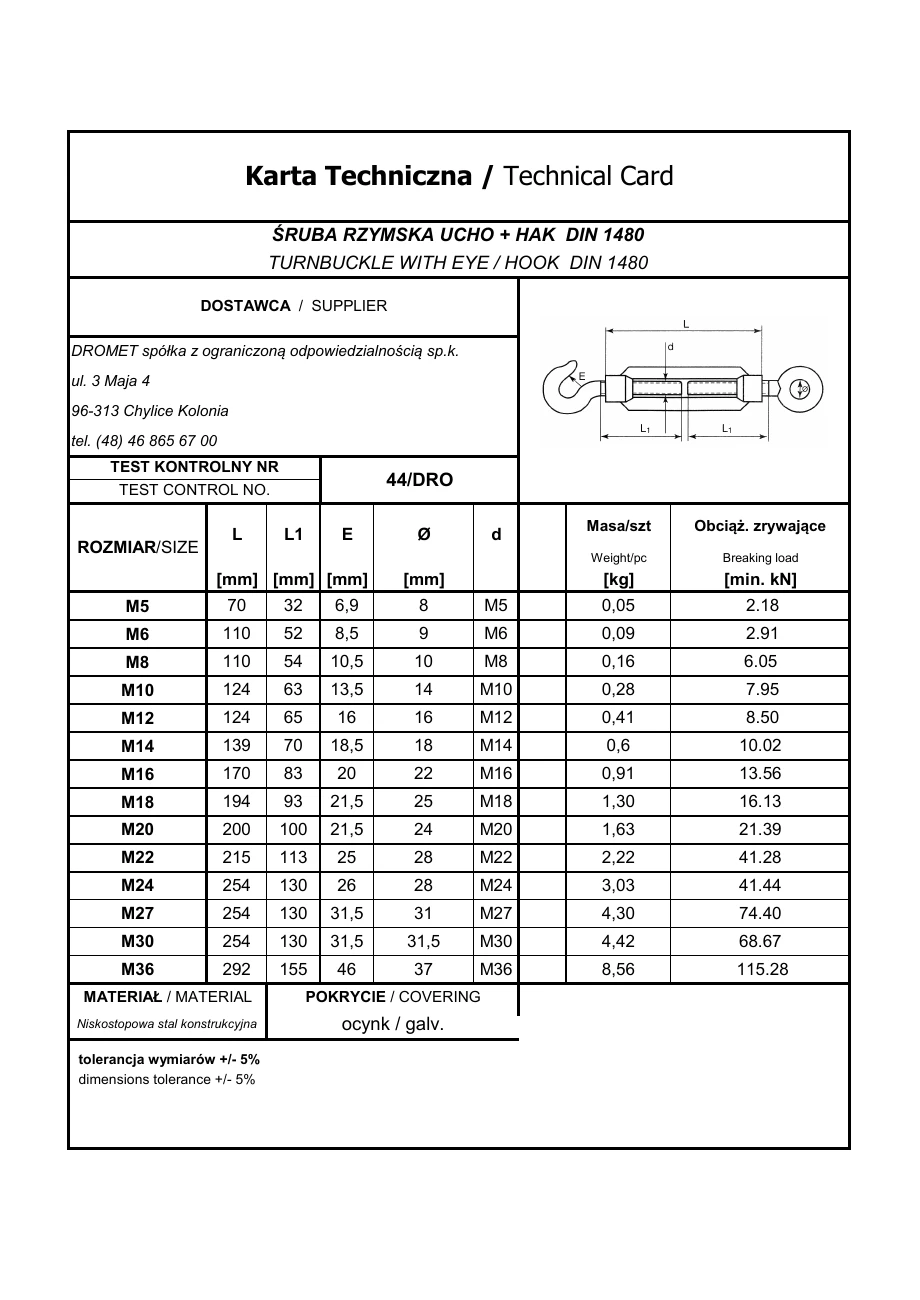

Gesmede spanschroef haak-oog M16x170 conform de norm DIN 1480 is een sterk spanelement voor het regelen van de spanning van staalkabels, kettingen en trekstangen. Vervaardigd uit laaggelegeerd constructiestaal C15 en beschermd met een elektrolytische zinklaag, biedt het effectieve bescherming tegen corrosie bij gebruik buitenshuis. Dankzij de haak-oog-uitvoering kan de schroef eenvoudig worden gecombineerd met verschillende soorten hulpstukken: de haak maakt het snel inhaken van een kabel of ketting mogelijk, terwijl het oog zorgt voor een duurzame bevestiging met een harpsluiting of bout. De gesmede constructie van het lichaam garandeert een hoge mechanische sterkte: de minimale breeksterkte bedraagt 13,56 kN (ca. 1383 kg), wat wordt bevestigd door het technische gegevensblad van de fabrikant (controletest 44/DRO). De maattolerantie ligt binnen ±5%.

Kenmerken en toepassing

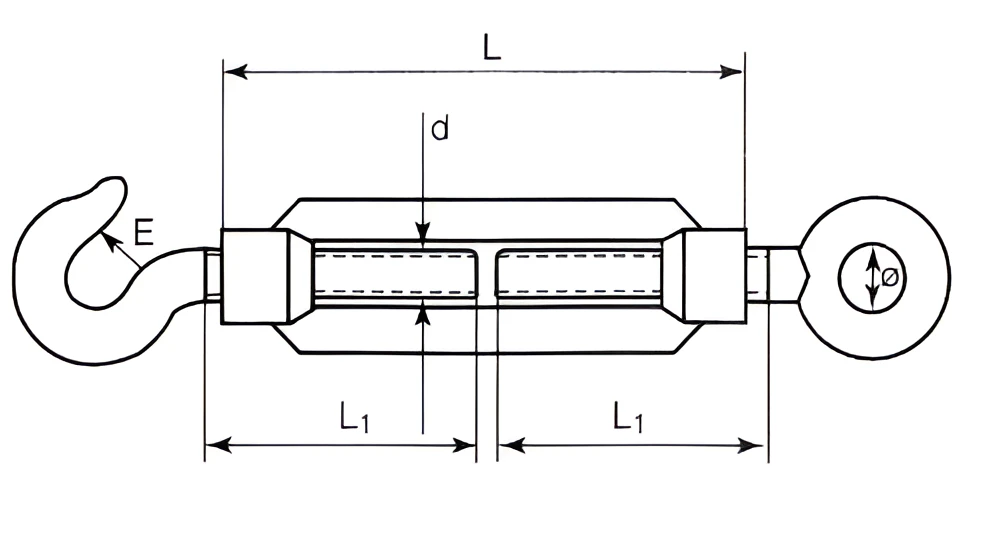

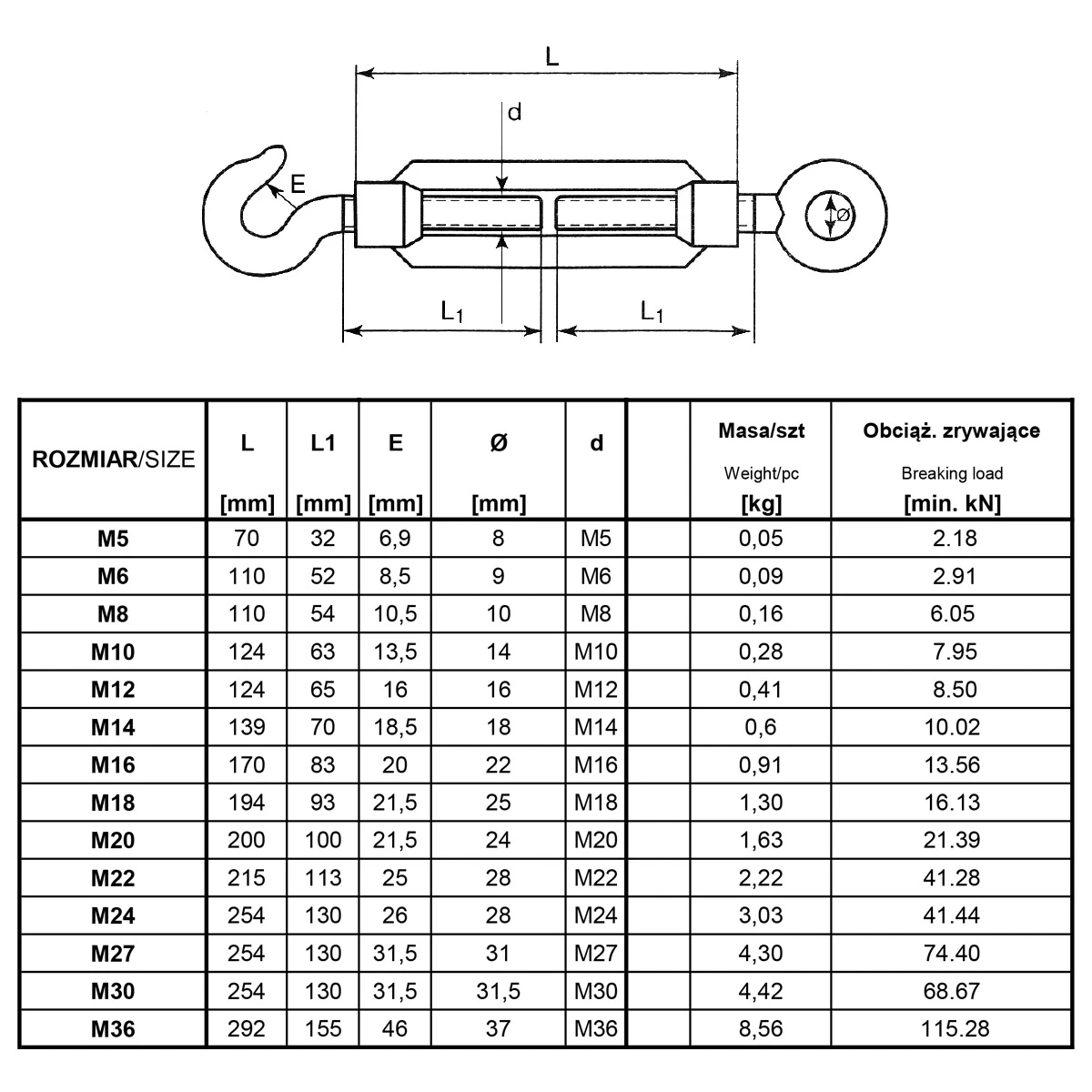

De technische tekening toont de belangrijkste afmetingen van de spanschroef: de totale werklengte L, de schroefdraadlengte L1, de haakopening E, de oogdiameter Ø en de schroefdraaddiameter d. Dankzij de standaardisatie volgens DIN 1480 zijn de onderdelen volledig uitwisselbaar met andere spanschroeven van deze norm, wat het samenstellen van hulpstukken op de bouwplaats vergemakkelijkt.
