Schuine trapeziumoverbrugging met EPDM-afdichting H63 L330 – aluminium dakadapter PV
Leave feedback on the product
Aluminium schuine trapeziumbrug met EPDM-afdichting. H63, L330 mm, basisbreedte 94,4 mm, bovenplatform 40 mm, wanddikte 1,2 mm. Geanodiseerd. Gewicht 0,350 kg. Voor de montage van PV-constructies op daken met trapeziumplaat.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-776
Beschrijving

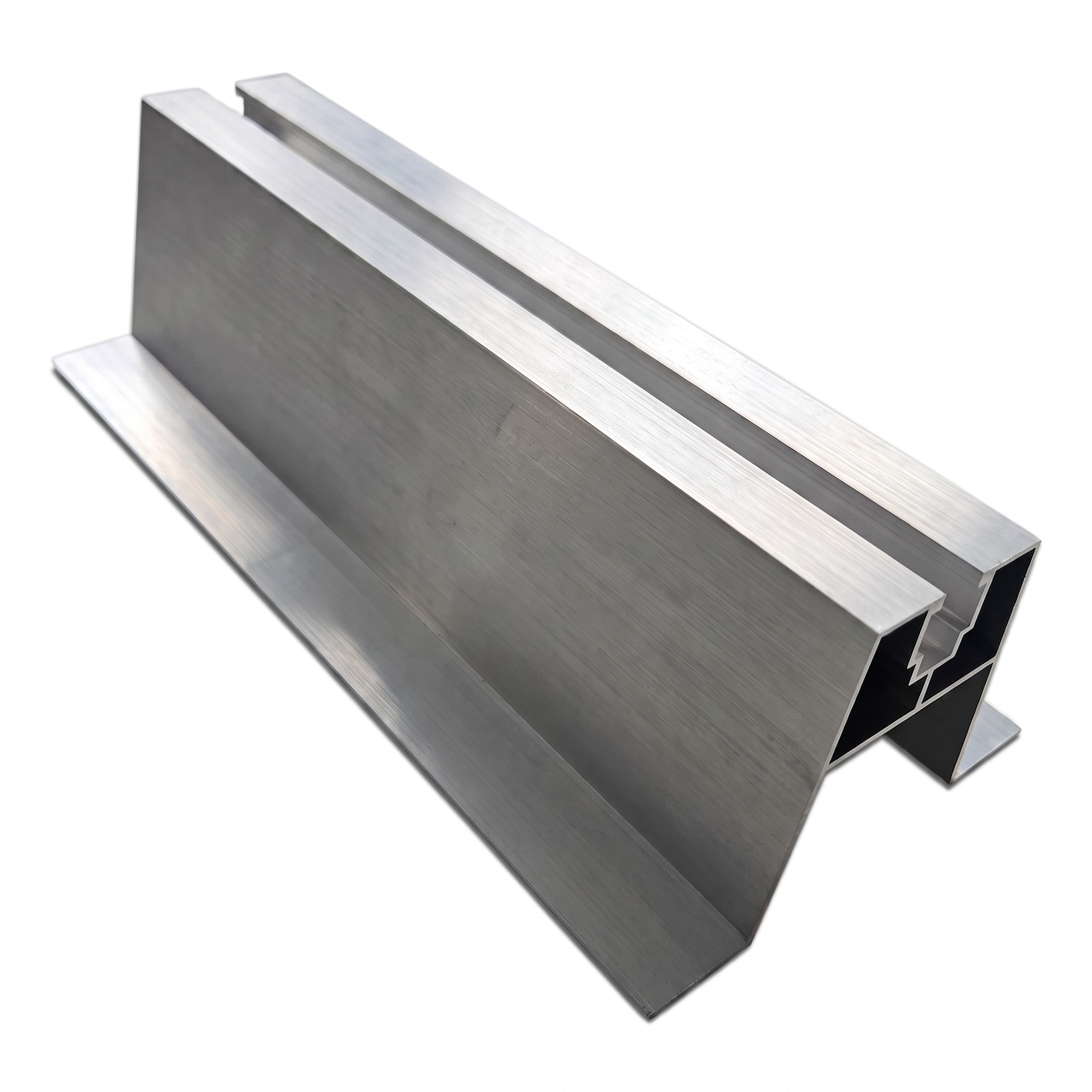

Schuine trapeziumbrug met EPDM-afdichting H63 L330 – aluminium
Schuine trapeziumbrug met EPDM-afdichting is een aluminium afstandselement bestemd voor de montage van fotovoltaïsche constructies op daken bedekt met trapeziumplaat. De schuine profielvorm volgt nauwkeurig de geometrie van de trapeziumgolf en zorgt voor een stabiele en waterdichte ondersteuning van de montagegoot, zonder dat extra nivelleringsonderleggers nodig zijn.
Dankzij de ingebouwde EPDM-afdichting beschermt de brug het dakbedekking effectief tegen waterindringing op het bevestigingspunt. De afdichting compenseert oneffenheden van het plaatoppervlak en dempt microtrillingen, wat de levensduur van de verbinding verlengt en het risico op corrosie op het contactpunt minimaliseert.
Voordelen voor het montageteam
- Schuine geometrie — profiel aangepast aan de helling van de trapeziumplaatgolf, elimineert de noodzaak om elementen op de bouwplaats uit te snijden en bij te buigen
- EPDM-afdichting inbegrepen — montageklaar element waarvoor geen afzonderlijke bestelling en lijmwerk van afdichtingen nodig is
- Aluminium — licht materiaal, corrosiebestendig, gemakkelijk te transporteren naar het dak en garandeert een lange levensduur
- Compact gewicht van 0,350 kg — eenvoudig te hanteren en op te slaan, belast de dakconstructie niet
Afmetingen en technische parameters
- Lengte (L): 330 mm
- Hoogte (H): 63 mm
- Totale breedte van de basis: 94,4 mm
- Breedte van het bovenplatform: 40 mm
- Wanddikte van het profiel: 1,2 mm
- Wanddikte van het bevestigingskanaal: 1,3 mm
- Breedte van het bovenste kanaal (uitwendig): 16,3 mm
- Breedte van het bovenste kanaal (inwendig): 13,7 mm
- Gewicht: 0,350 kg
Materiaal en afwerking
- Profielmateriaal: aluminium
- Afwerking: standaard anodisering
- Afdichting: EPDM
Profielopbouw

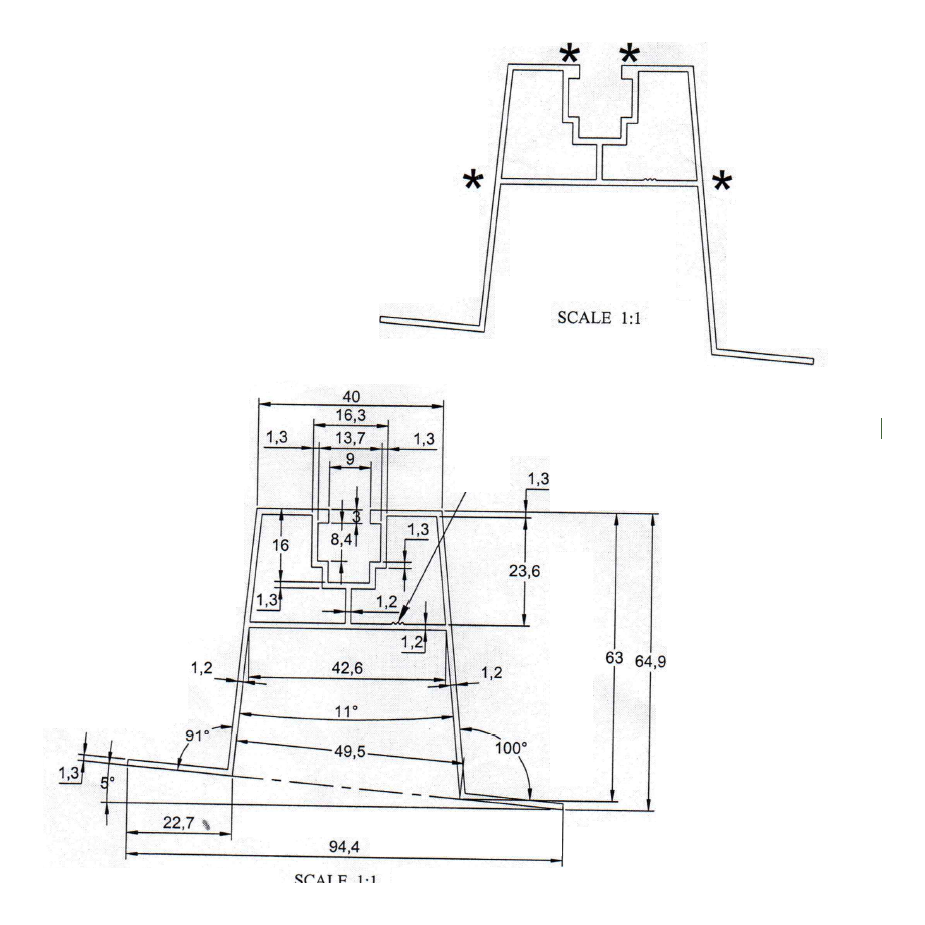

De trapeziumvormige profieldoorsnede heeft twee symmetrische voeten die aansluiten op het oppervlak van de dakplaat. De zijwanden lopen over in een inwendige verstevigingsflens. Aan de bovenzijde van het profiel bevindt zich een montagekanaal met een inwendige breedte van 13,7 mm en een opening van 8,4 mm, waarmee schroeven en klemmen aan de draagprofielen bevestigd kunnen worden. Plaatsen aangeduid met een asterisk kunnen warmtesporen (heat lines) vertonen die ontstaan tijdens het extrusieproces van aluminium — dit is geen kwaliteitsgebrek.
De schuine trapeziumbrug H63 L330 is een betrouwbaar tussenelement tussen de trapeziumplaat en de fotovoltaïsche constructie, dat de montagetijd verkort en de kwaliteit van elke dakinstallatie verhoogt.
