Scharnier 180° voor glasbevestiging 45 x 45 x 26 mm vlak systeem AISI304, satijn
product unavailable
toevoegen aan verlanglijst
Beschrijving

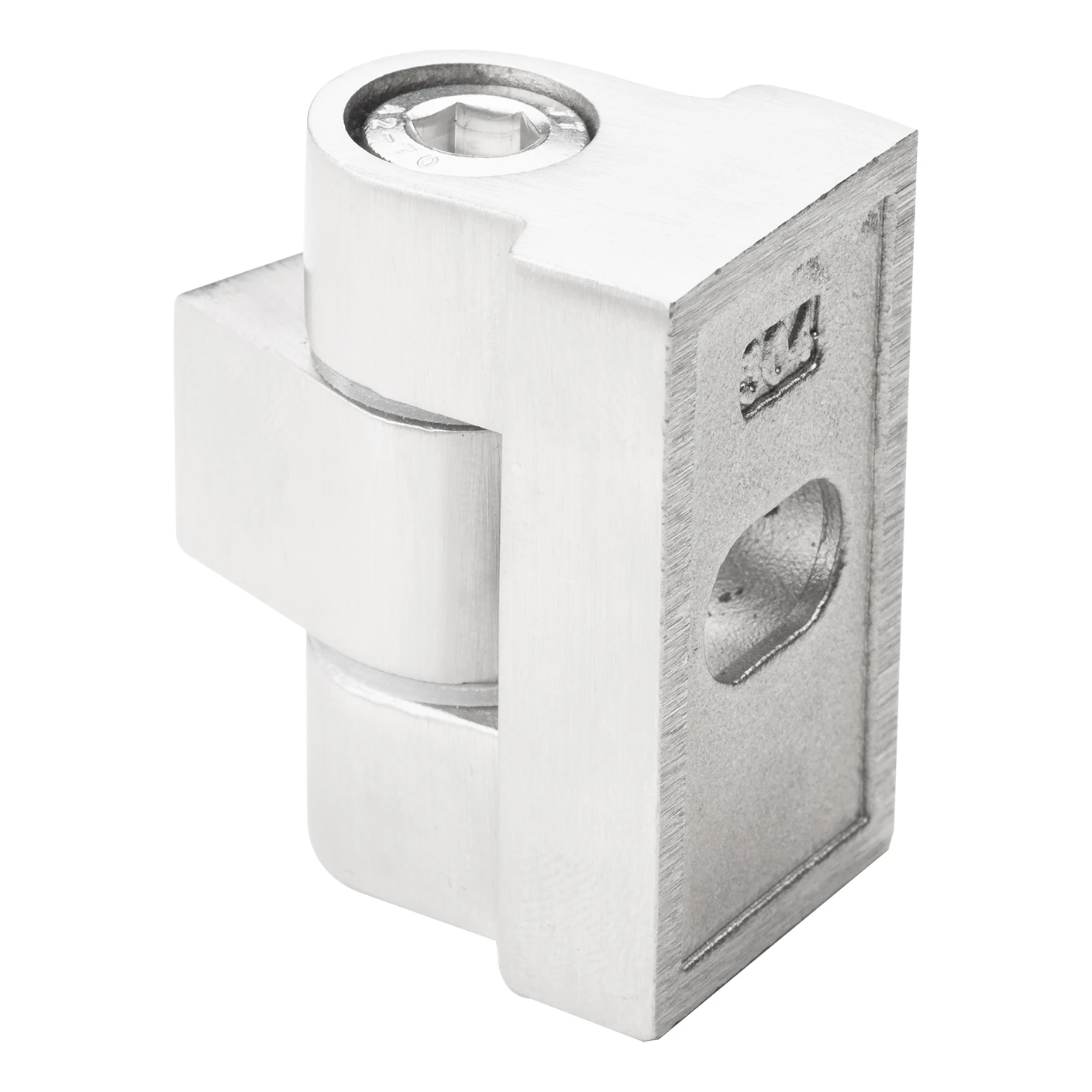

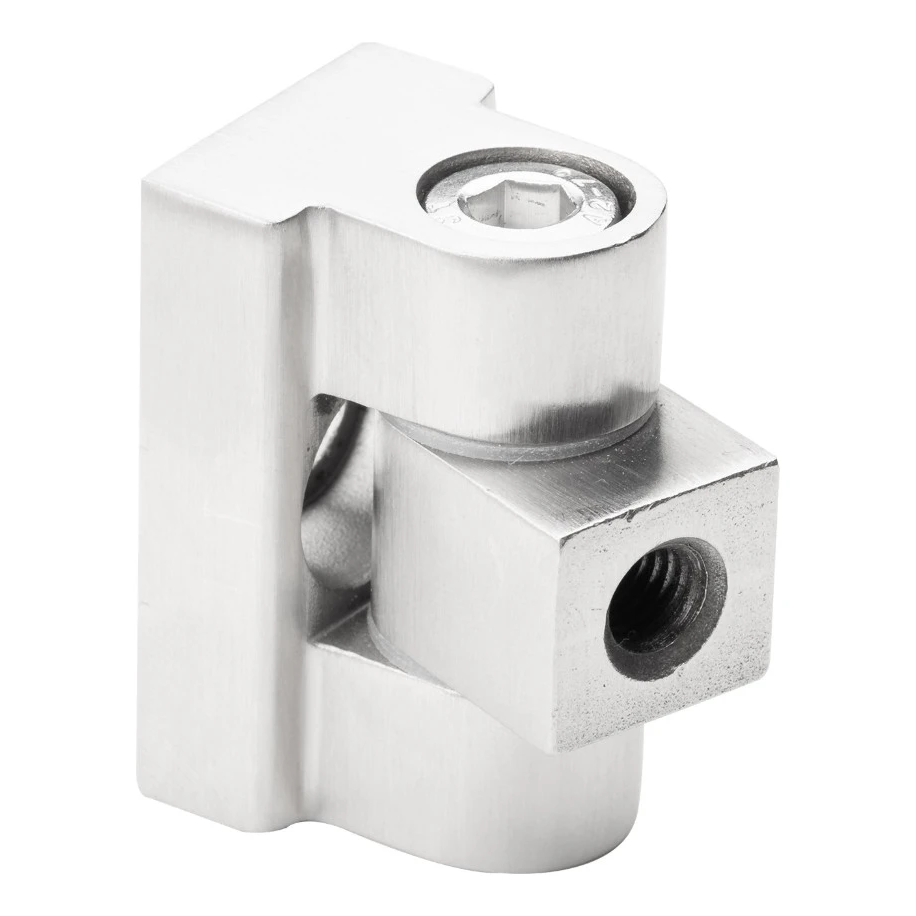

Scharnier 180° voor glasbevestiging 45×45×26 mm AISI 304 satijn
Scharnier 180° voor glasbevestiging uit roestvrijstaal AISI 304 met satijn afwerking — onderdeel bestemd voor professionele montage van glazen constructies in het vlakke systeem. Maakt het mogelijk het glas in het volledige bereik van 180° te openen (90° in elke richting), wat vrij ontwerp van scheidingswanden, deuren en glazen cabines mogelijk maakt zonder beperkingen van de openingshoek.
Duurzaamheid en corrosiebestendigheid
De scharnierbehuizing is vervaardigd uit hoogwaardig roestvrijstaal AISI 304, wat langdurige corrosiebestendigheid garandeert — zelfs in omgevingen met verhoogde vochtigheid, zoals badkamers, zwembaden of douchecabines. De satijn oppervlakteafwerking maskeert effectief vingerafdrukken en vervuiling, waarbij het esthetische uiterlijk behouden blijft met minimaal onderhoud. Op de technische tekeningen is de oppervlakteruwheid Ra 1,6 en Ra 3,2 aangegeven — wat de precieze mechanische bewerking van onderdelen bevestigt.
Montage door inschroeven — vlak systeem
Het scharnier wordt gemonteerd op vlakke oppervlakken door inschroeven met gebruikmaking van schroefdraad M8. Deze methode zorgt voor hoge verbindingssterkte, eenvoudige installatie en eventuele demontage — zonder de noodzaak van gespecialiseerde apparatuur. Het langwerpige gat in de behuizing maakt regeling van de glaspositie mogelijk in een bereik van 9 mm, wat nauwkeurige positionering van het glaspaneel tijdens montage vergemakkelijkt.
Compatibiliteit met glas
Het scharnier is aangepast voor montage van glaspanelen met een dikte van 6 mm tot 10,76 mm, wat zowel enkellaags gehard glas als populair gelamineerd glas (VSG) omvat. Hierdoor werkt één scharniermodel in verschillende configuraties — de installateur hoeft geen aparte varianten voor verschillende glasdiktes op voorraad te houden.
Afmetingen en technische gegevens
- Behuizingafmetingen (L × H × br.): 45 × 45 × 26 mm
- Totale diepte van assemblage met verbindingsstuk: 36 mm
- Behuizingdiepte: 29,5 mm
- Openingshoek: 180° (90° in elke richting)
- Bevestigingsschroefdraad: M8
- Lengte van het geschroefde gedeelte van verbindingsstuk: 15 mm
- Diameter van het doorgaande gat van verbindingsstuk: ø 8,2 mm
- Diameter van het gat onder pen: ø 8,5 mm
- Diameter van verdieping: ø 13,5 mm
- Langwerpig gat (regeling): 9 mm
- Afmetingen draaibaar verbindingsstuk: 24,5 × 18 × 15 mm
- Afschuining: 2×C0,5 en C1
- Materiaal: roestvrijstaal AISI 304
- Afwerking: satijn
- Glasdikte: van 6 mm tot 10,76 mm
- Type montage: vlak systeem (op vlakke oppervlakken)
- Gewicht: 0,16 kg

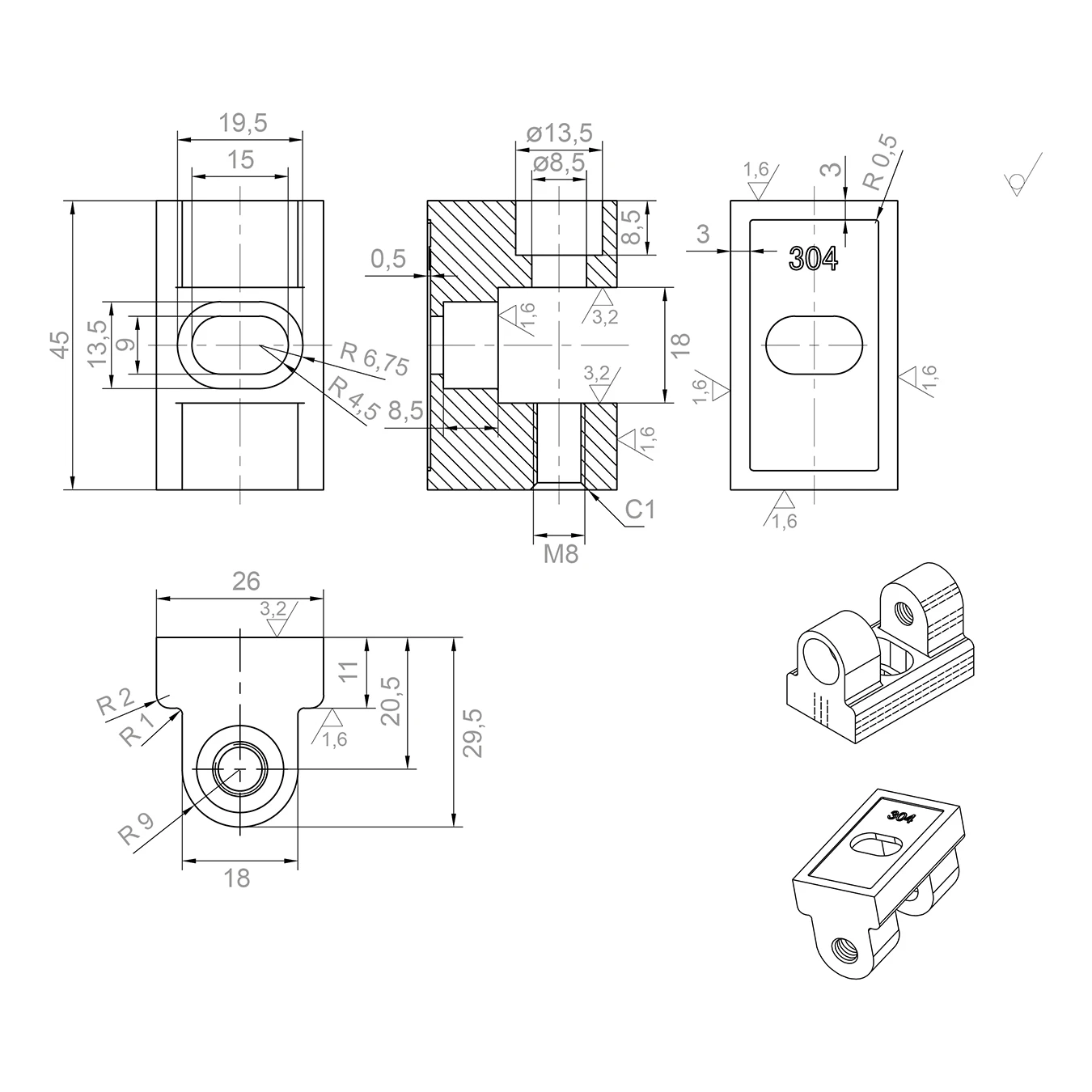

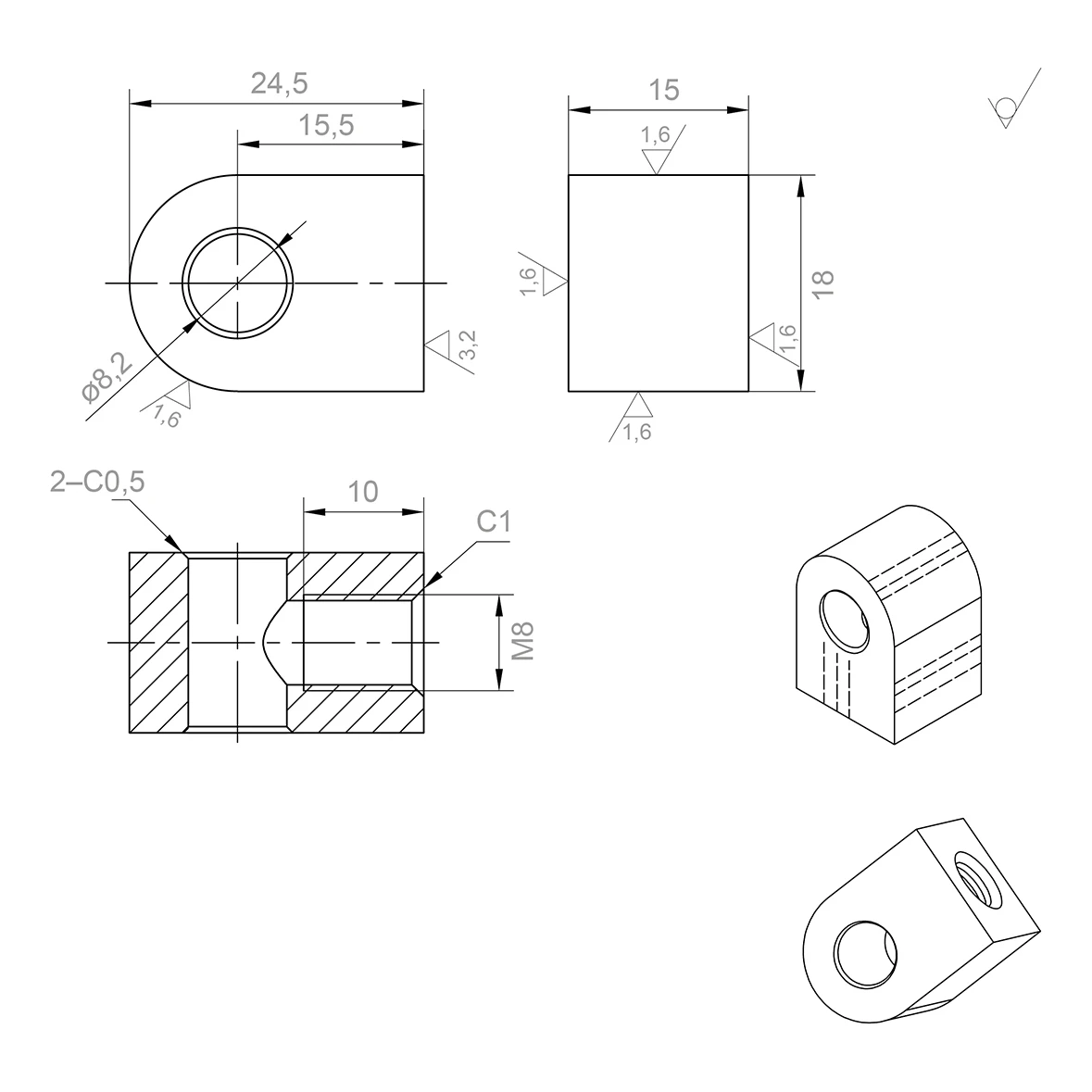

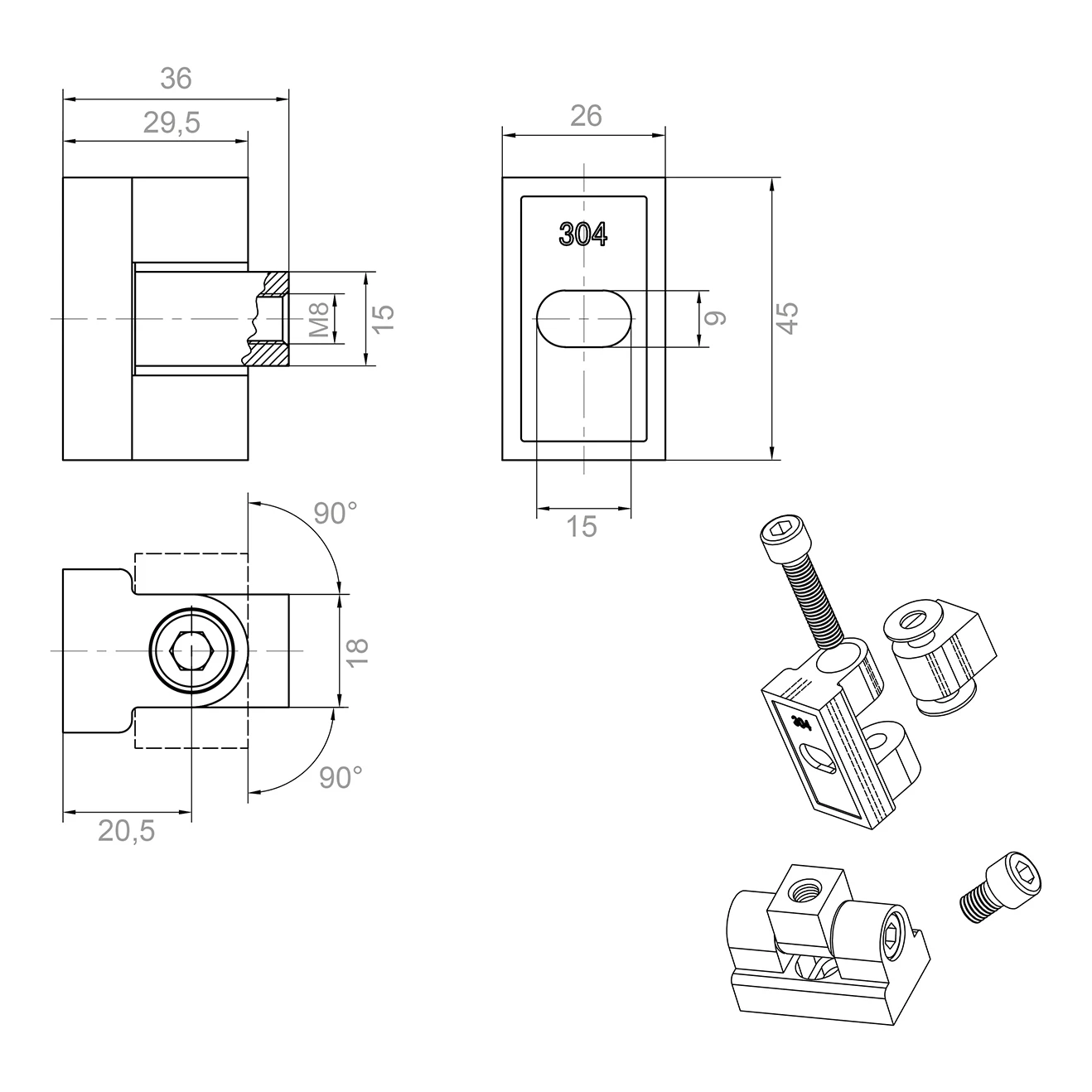

Maattekeningen van onderdelen
