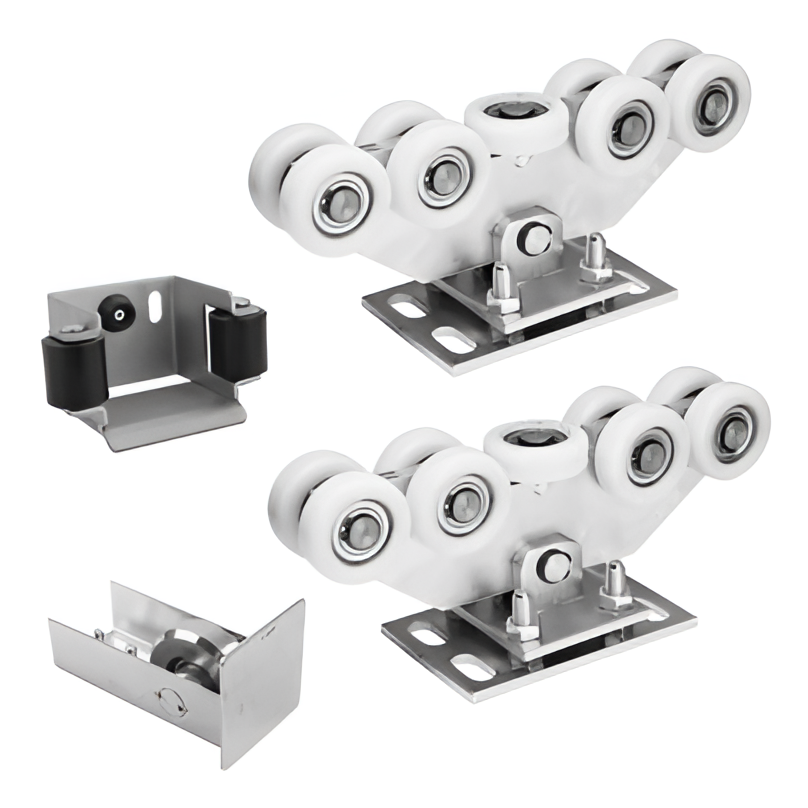

Pakket rijwielen voor schuifpoort: 2× rijwiel (9-rollen, kunststof) + accessoires

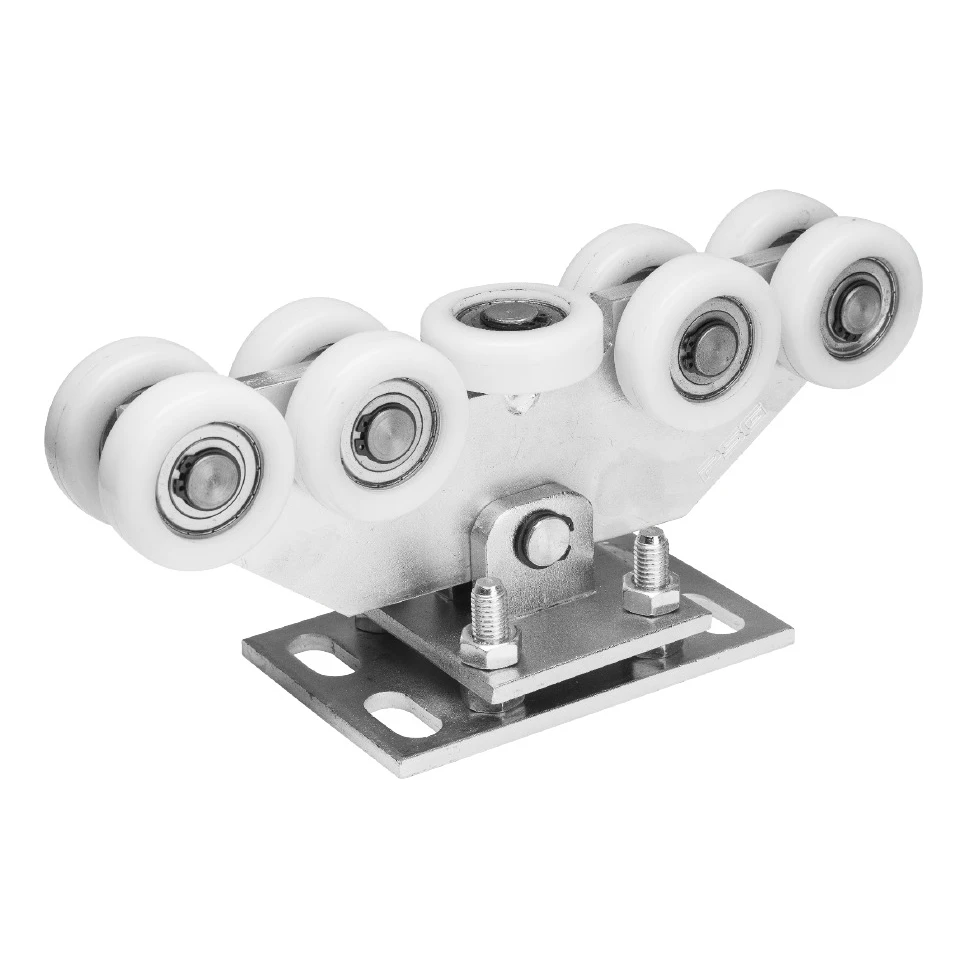

Loopwagen 80 – stille en soepele werking van de poort

De loopwagens, uitgerust met 9 kunststof rollen, zorgen voor een uitzonderlijk stille en soepele werking van de schuifpoort. Dankzij de kogellagers in elke rol is de rolweerstand minimaal, wat resulteert in minder slijtage van de aandrijving en meer gebruikscomfort. Elke loopwagen is geschikt voor een rail van 80×80×5 mm en beschikt over een stevige montageplaat met gaten om vast te schroeven.

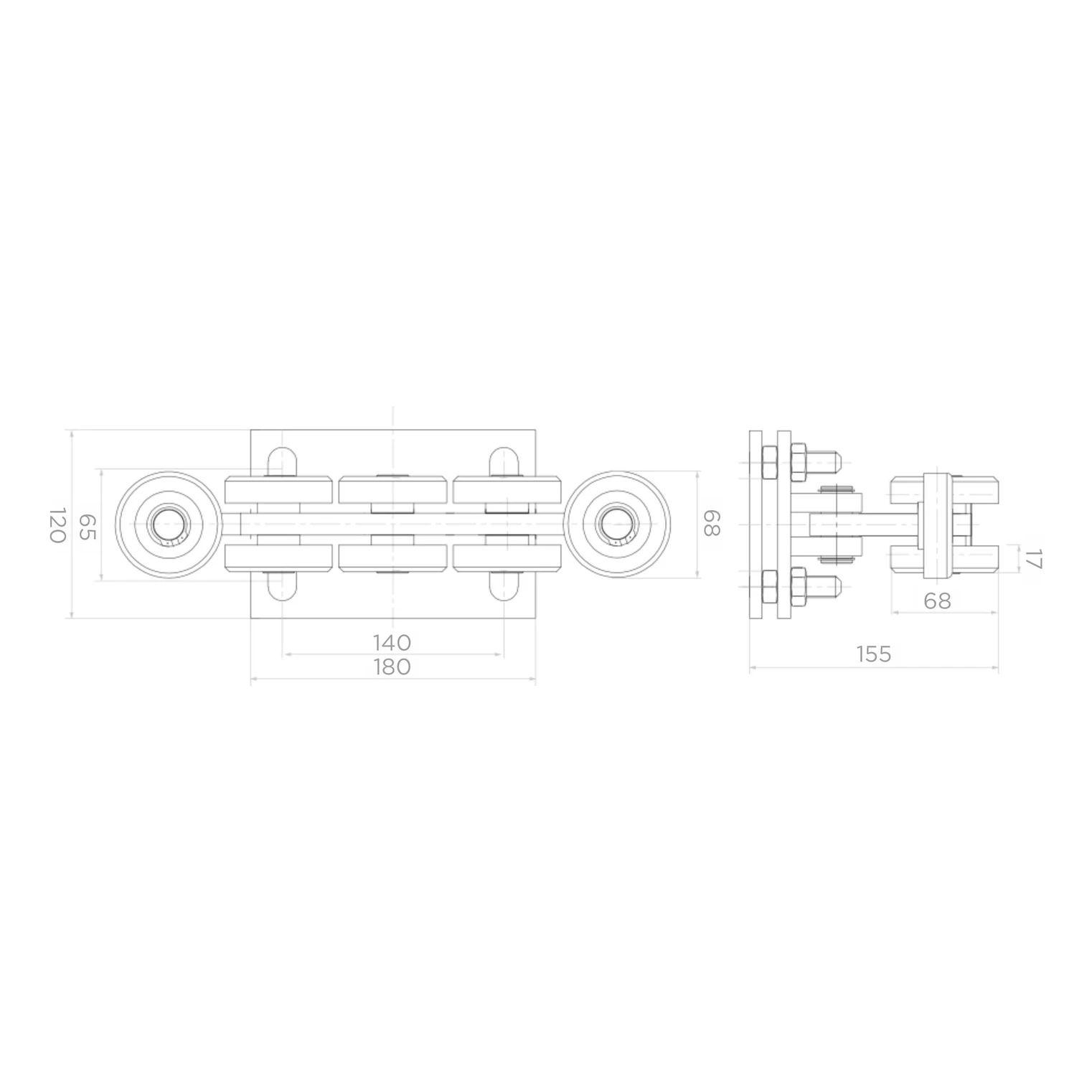

De gedetailleerde technische tekening van de loopwagen toont alle belangrijke montageafmetingen. Dankzij de basisplaat van 180 × 68 mm met stelbouten kan het niveau van de poort na montage nauwkeurig worden afgesteld. De totale hoogte van de loopwagen bedraagt 120 mm en de diepte 155 mm. Hiermee moet rekening worden gehouden bij het ontwerp van de fundering.

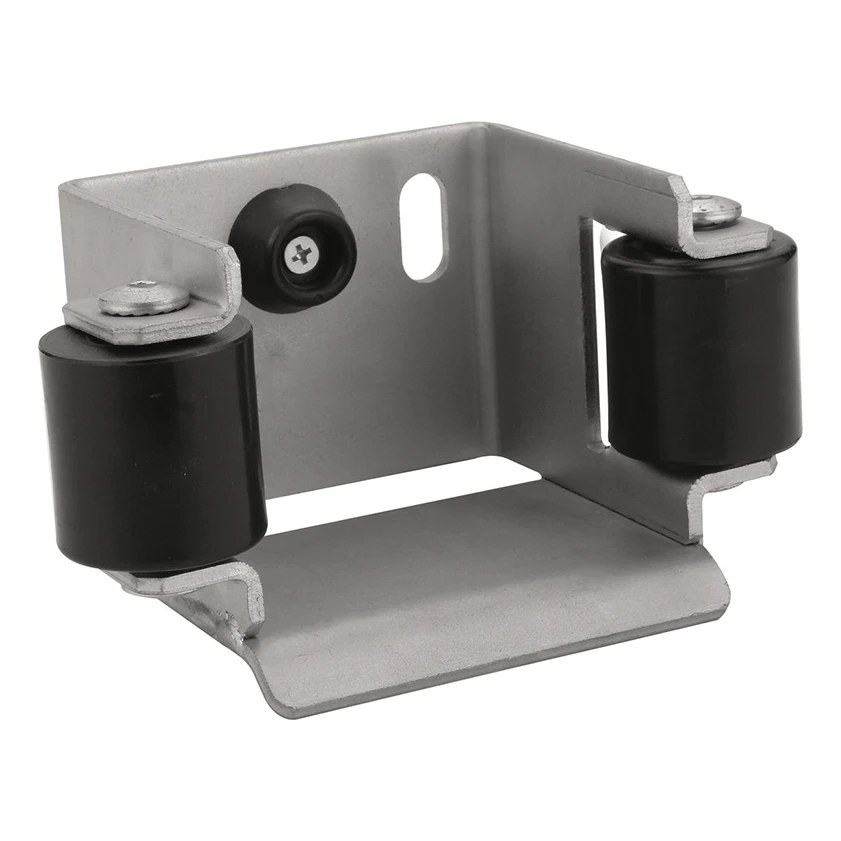

Opvangbeugel – stabilisatie en bescherming

De stalen opvangbeugel heeft een dubbele functie — hij stabiliseert de poort na het sluiten en verdeelt het gewicht over meer draagelementen, wat de levensduur van de loopwagens aanzienlijk verlengt. Dankzij twee kunststof geleiderollen met een onderlinge afstand van 88 mm wordt de poortrail nauwkeurig geleid. Op de achterwand bevinden zich twee montagegaten en een rubberen aanslag die het sluiten dempt. Product verzinkt, bestand tegen weersinvloeden.

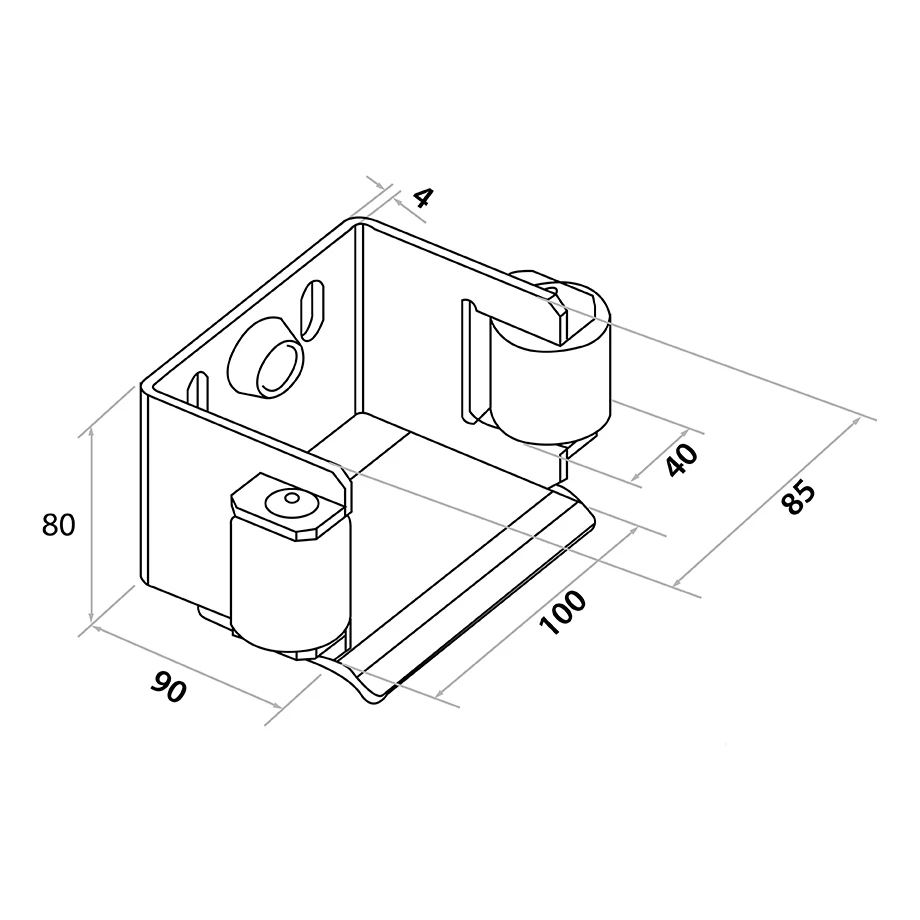

De maattekening van de opvangbeugel toont de belangrijkste montageparameters: basis 100 × 90 mm, hoogte 80 mm (met rollen 85 mm), opening voor de geleiderol met een diameter van 40 mm. De constructie van plaat met een dikte van 4 mm zorgt voor de nodige stijfheid en duurzaamheid.

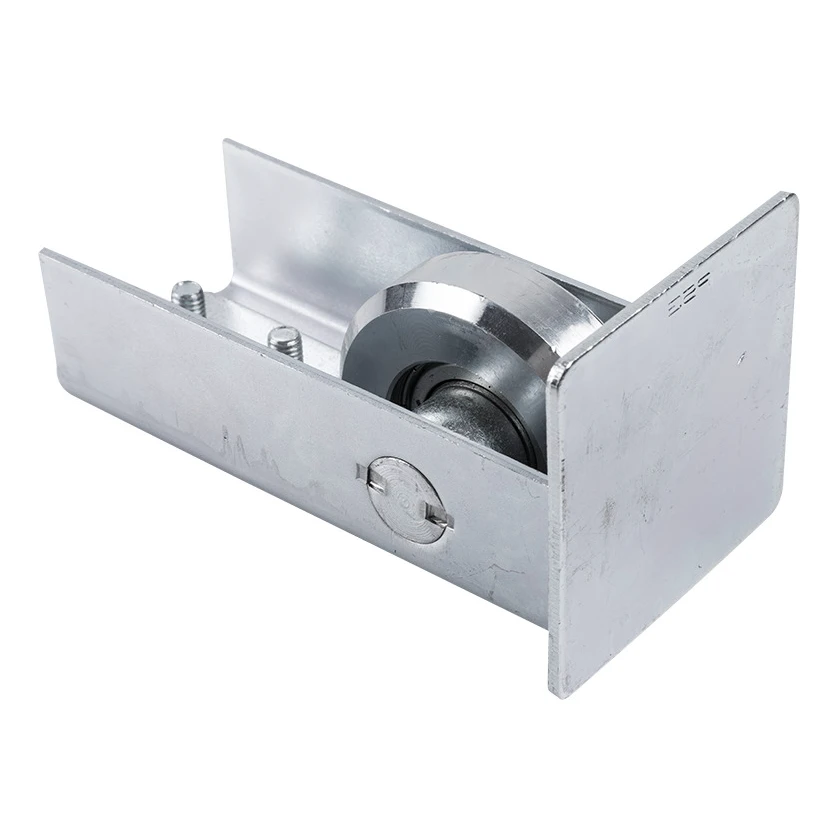

Opvangrol – verlengde levensduur van het systeem

De stalen opvangrol wordt gemonteerd aan het begin van de rail van de vrijdragende schuifpoort. Zijn taak is de rail zachtjes op de loopwagens te geleiden bij elke sluiting van de poort, wat schokken aanzienlijk vermindert en de levensduur van het hele mechanisme verlengt. Bovendien biedt hij bescherming tegen sneeuw en ijs die zich in de rail ophopen. Montageschroeven zijn meegeleverd. Product verzinkt.

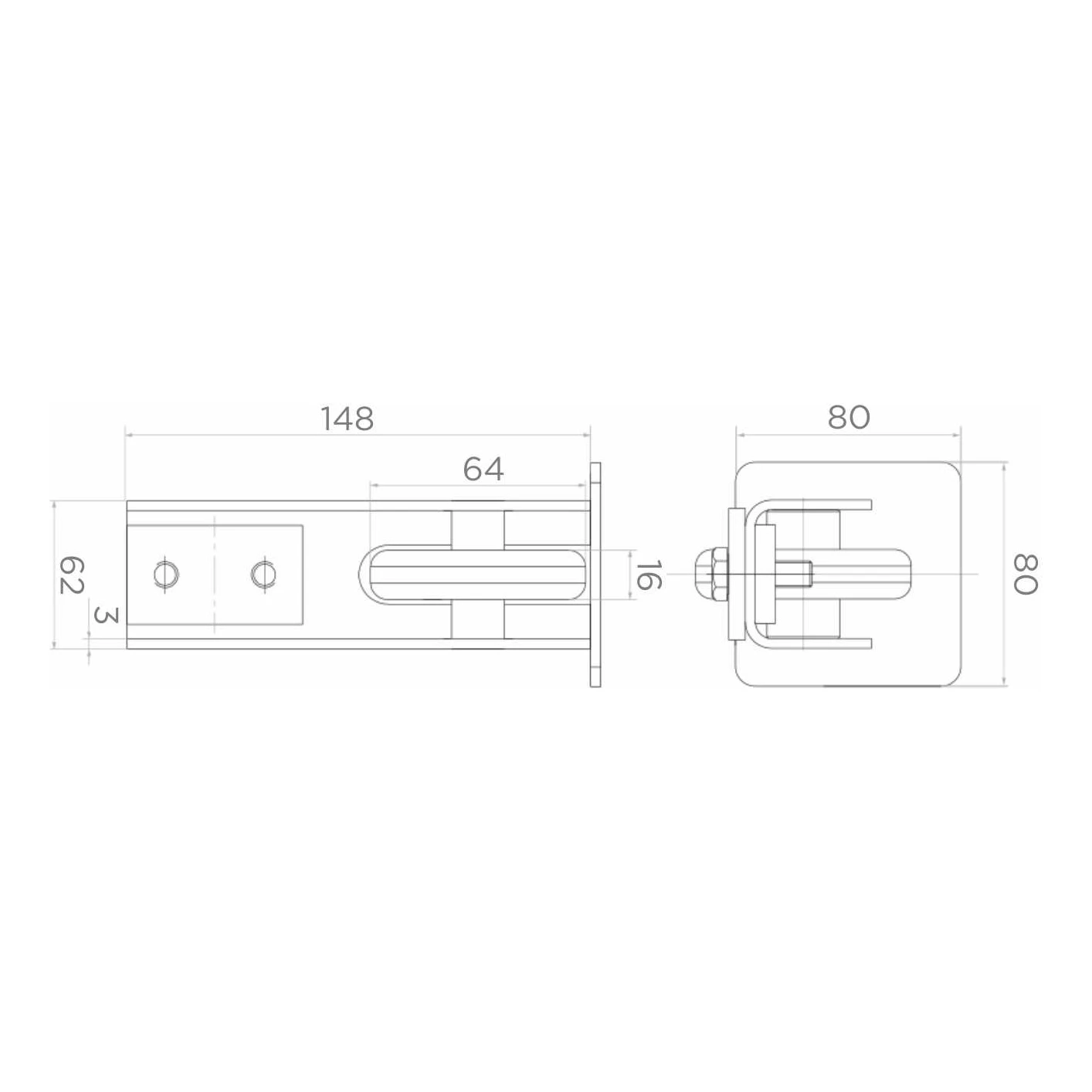

De technische tekening van de opvangrol toont de afmetingen van de behuizing: lengte 148 mm, breedte 80 mm, hoogte 62 mm (plaatdikte 3 mm). De breedte van de binnenste rol bedraagt 64 mm en de hoogte van de as 16 mm vanaf de basis van de behuizing.

Inhoud van de set

De set is bestemd voor de professionele montage van vrijdragende schuifpoorten op rails van 80×80×5 mm. Alle stalen onderdelen zijn verzinkt, wat zorgt voor corrosiebestendigheid en een lange levensduur bij gebruik buitenshuis. Het gewicht van de hele set bedraagt 17,22 kg.

Technische gegevens van de set
