Pakket loopwagens met 5 rollen voor vrijdragende schuifpoorten met accessoires
Leave feedback on the product
Pakket voor vrijdragende schuifpoorten: 2 loopwagens met 5 rollen, opvangrol en opvangbeugel met buffer. Onderdelen galvanisch verzinkt, looprail 70×70×4 mm.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-309
Beschrijving
Pakket loopwagens met accessoires voor vrijdragende schuifpoorten
Een compleet en voordelig pakket loopwagens met accessoires voor vrijdragende schuifpoorten. De set bevat alle noodzakelijke onderdelen voor een professionele montage van de poort: loopwagens, een opvangrol met beschermkap en een opvangbeugel met rubberen buffer. Een kant-en-klare oplossing die de tijd voor het samenstellen van het materiaal verkort en de afhandeling van installatieorders vereenvoudigt.

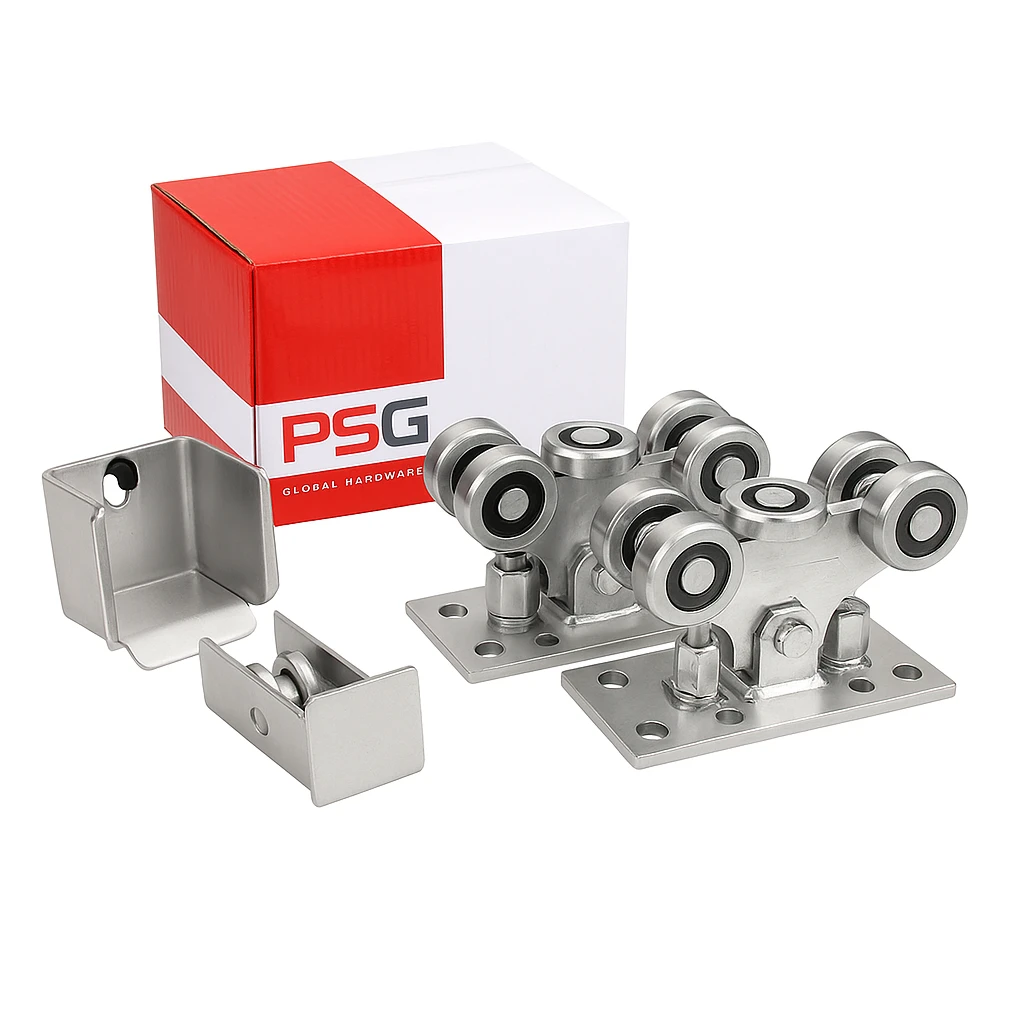

Inhoud van de set
- Loopwagen met 5 metalen rollen — 2 st.
- Opvangrol met beschermkap — 1 st.
- Stalen opvangbeugel met rubberen buffer — 1 st.
- Montageschroeven inbegrepen
Algemene gegevens van de set
- Gewicht van de set: 12,24 kg
- Volume van de verpakking: 10 500 cm³
- EAN: 5901289674720

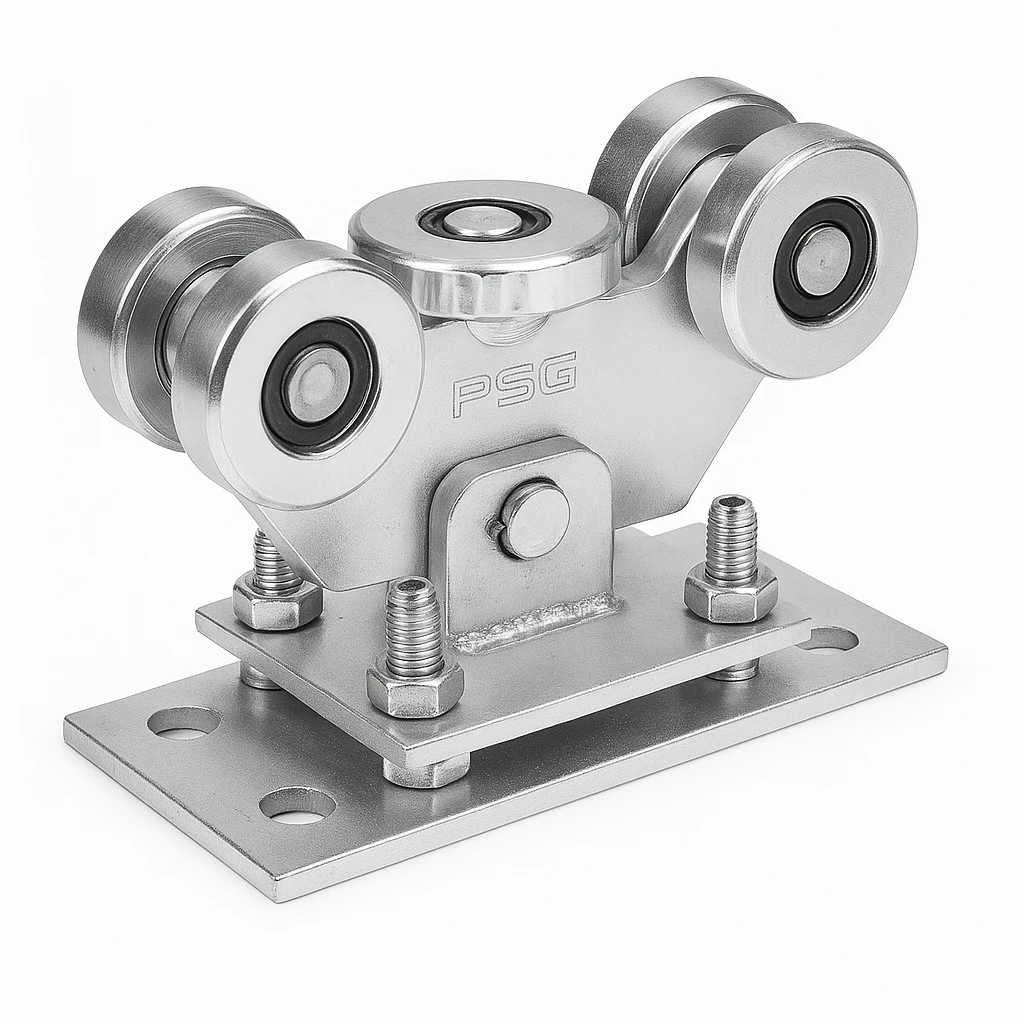

Loopwagen — constructie en werking
De loopwagen is uitgerust met 5 metalen rollen, waaronder 1 horizontale rol, die zorgen voor een stabiele geleiding van de poort over de looprail. Pendelconstructie — de wagen is met een pen met de basis verbonden, waardoor hij zich automatisch aanpast aan de schuifpoort en eventuele oneffenheden en afwijkingen van de rail compenseert. De hoogte van de wagen is regelbaar met schroeven, wat het nauwkeurig afstellen van de poort tijdens de montage vergemakkelijkt.
- Aantal rollen: 5 (waarvan 1 horizontaal)
- Constructie: pendelend (verbindingspen met de basis)
- Hoogteregeling: met schroeven
- Compatibele looprail: 70×70×4 mm
- Corrosiebescherming: galvanische verzinking

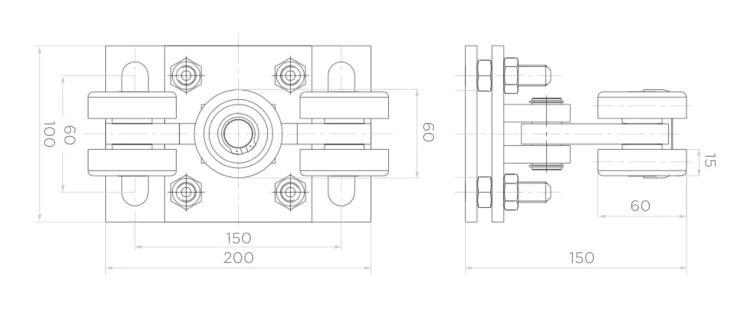

Afmetingen van de loopwagen
- Afmetingen van de basis (l × b): 200 × 100 mm
- Hartafstand van de montagegaten: 150 × 60 mm
- Totale hoogte: 150 mm
- Hoogte van de rollen boven de basis: 60 mm
- Dikte van de montagebasis: 15 mm
Opvangrol met beschermkap
Stalen opvangrol die aan het begin van de looprail van de vrijdragende schuifpoort wordt gemonteerd. Uitgerust met een beschermkap die de binnenkant van de rail beschermt tegen het binnendringen van sneeuw, ijs en vuil — van bijzonder belang bij installaties die onder moeilijke weersomstandigheden worden gebruikt. Montageschroeven zijn inbegrepen.
- Materiaal: staal
- Compatibele looprail: 70×70×4 mm
- Beschermkap: ja (bescherming tegen sneeuw en ijs)
- Montageschroeven: inbegrepen
- Corrosiebescherming: galvanische verzinking
Stalen opvangbeugel
De opvangbeugel wordt aan de poortpaal bevestigd en vangt de opvangrol op wanneer de poort sluit. Dankzij deze oplossing wordt het gewicht van de poort over meer onderdelen verdeeld, wat de poort in gesloten positie stabiliseert en de levensduur van de loopwagens aanzienlijk verlengt. Op de achterwand bevinden zich 2 montagegaten en een rubberen buffer die schokken dempt.
- Materiaal: staal
- Compatibele looprails: 70×70×4 mm en 80×80×5 mm
- Montagegaten: 2 st. (achterwand)
- Buffer: rubber
- Corrosiebescherming: galvanische verzinking

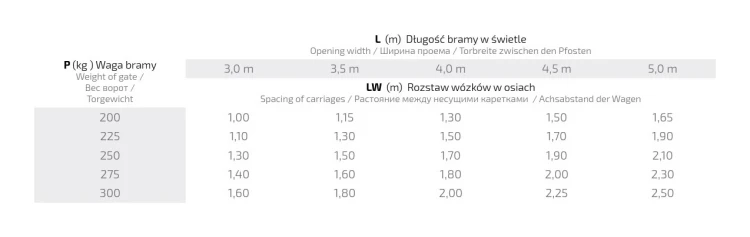

Keuze van de hartafstand van de loopwagens
De juiste hartafstand van de loopwagens (LW) hangt af van de vrije poortlengte (L) en het gewicht van de poort (P). De onderstaande tabel toont de aanbevolen waarden voor de afstand tussen de loopwagens in meter, die een optimale werking en levensduur van het systeem garanderen:
- Poortgewicht 200 kg: afstand van 1,00 m (L=3,0 m) tot 1,65 m (L=5,0 m)
- Poortgewicht 225 kg: afstand van 1,10 m (L=3,0 m) tot 1,90 m (L=5,0 m)
- Poortgewicht 250 kg: afstand van 1,30 m (L=3,0 m) tot 2,10 m (L=5,0 m)
- Poortgewicht 275 kg: afstand van 1,40 m (L=3,0 m) tot 2,30 m (L=5,0 m)
- Poortgewicht 300 kg: afstand van 1,60 m (L=3,0 m) tot 2,50 m (L=5,0 m)
Vrije poortlengtes in de tabel: 3,0 m, 3,5 m, 4,0 m, 4,5 m en 5,0 m.
Alle onderdelen van de set zijn galvanisch verzinkt, wat zorgt voor doeltreffende corrosiebescherming en een lange levensduur, zowel bij installaties binnen als bij installaties die aan wisselende weersomstandigheden zijn blootgesteld. Dankzij het complete pakket kan het installatiebedrijf al het materiaal in één bestelregel bestellen — zonder het risico dat een onderdeel wordt vergeten.
