Oogbout DIN 580 verzinkt M20 – staal C15

Oogbout DIN 580 M20 is een sterk hijs- en bevestigingselement voor het maken van aanslagpunten in kabel- en kettingverbindingen. Vervaardigd uit C15-staal met een verzinkte coating, biedt hij een doeltreffende bescherming tegen corrosie, zelfs in veeleisende buitenomstandigheden. De bout voldoet aan de norm DIN 580, wat zorgt voor reproduceerbare afmetingen en sterkteparameters — een cruciaal aspect voor bedrijven die projecten uitvoeren op het gebied van hijsen, transport en het zekeren van lasten. De nominale belasting van 1 200 kg en de breukbelasting van 7 060 kg maken een betrouwbaar gebruik mogelijk in professionele industriële toepassingen en montagetoepassingen. De maattolerantie bedraagt ±5%, wat binnen de industriestandaarden voor dit type bevestigingselementen valt.

Toepassingen en voordelen

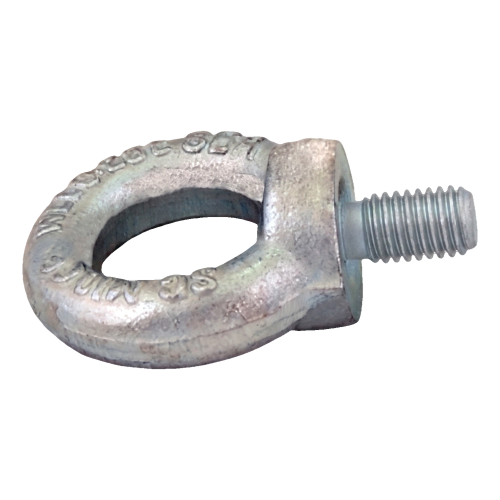

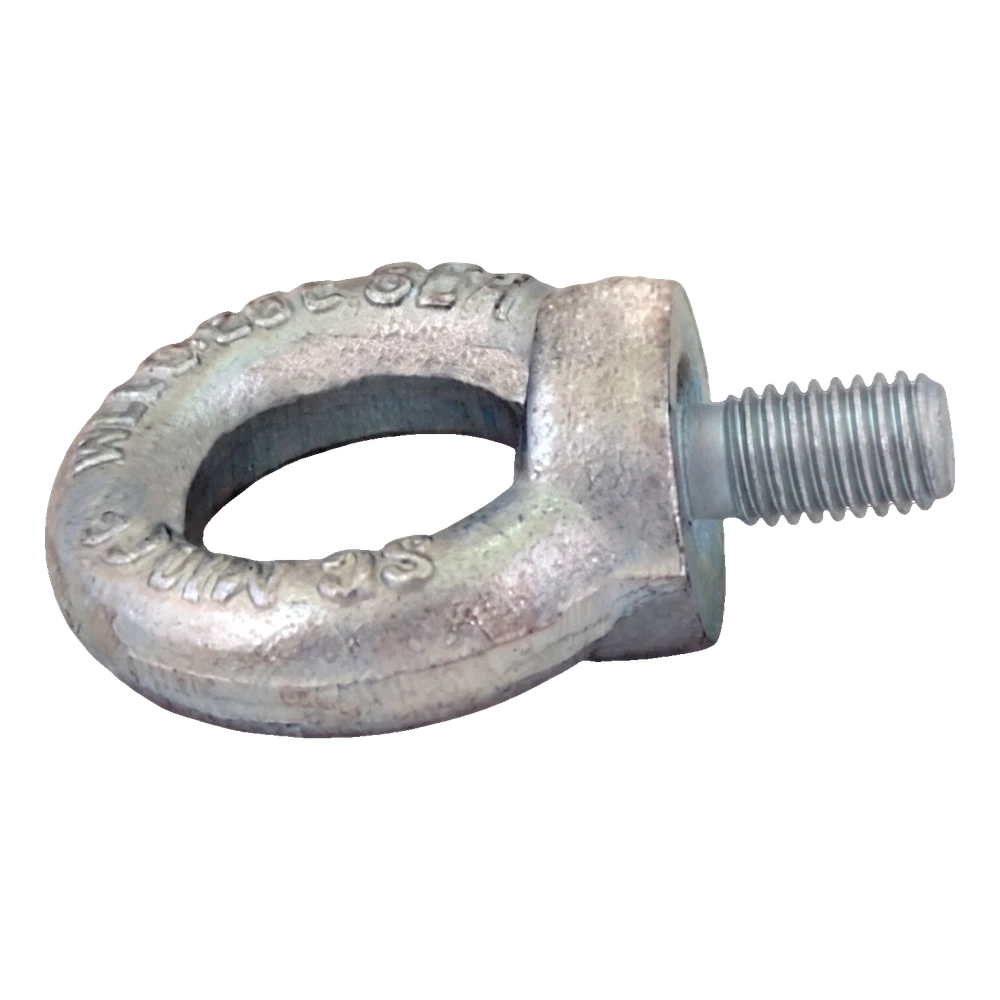

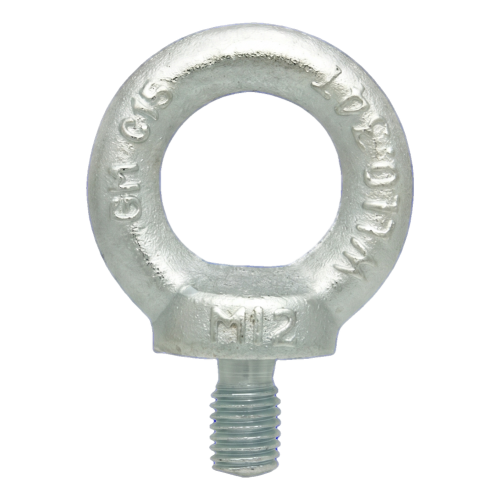

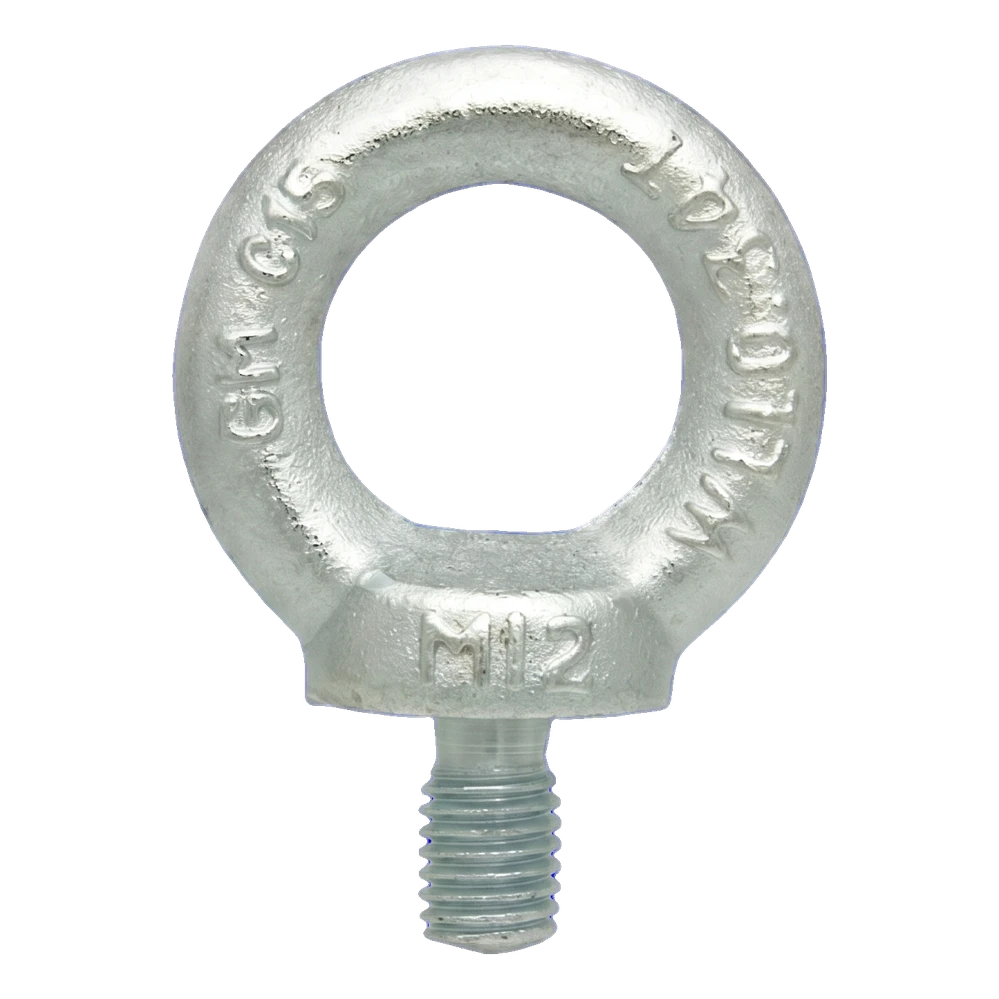

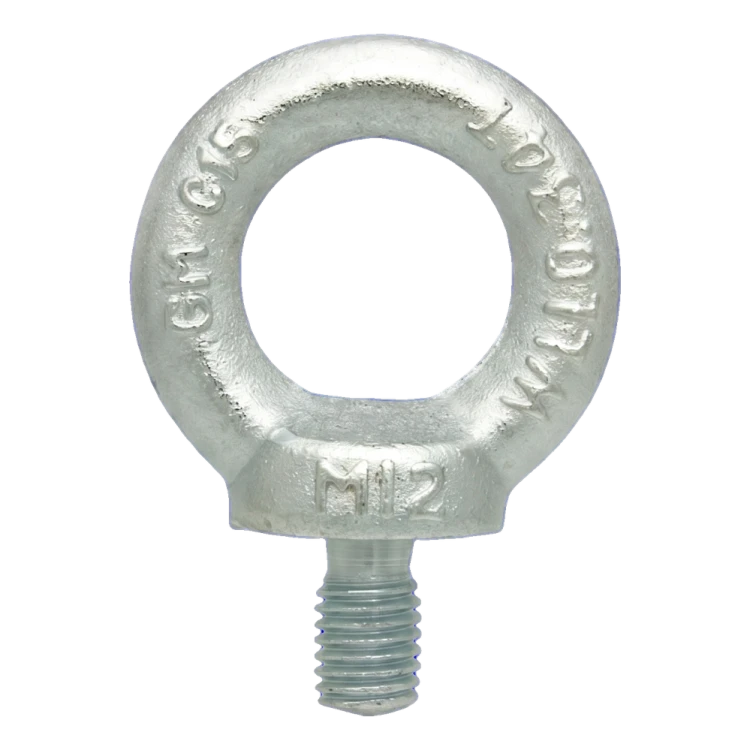

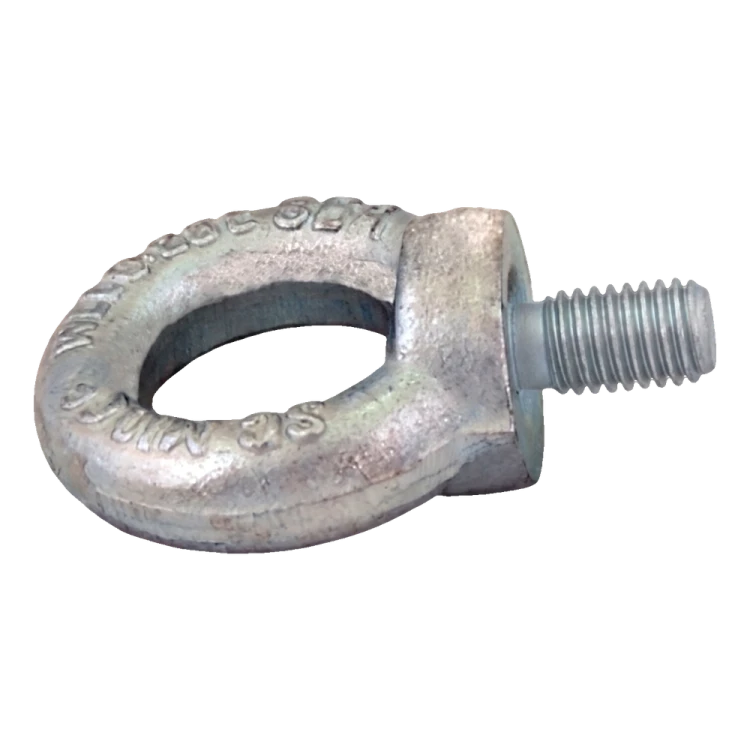

Het oog van de bout is uitgevoerd als één gegoten geheel, met duidelijke markeringen van maat en fabrikant op het oppervlak. Daardoor vereist identificatie op de bouwplaats geen extra metingen — het volstaat de symbolen op het oppervlak van het element af te lezen. Het gladde, verzinkte oppervlak van het oog beperkt het risico op beschadiging van de kabel bij dynamische belasting, terwijl de massieve schacht met M20-schroefdraad zorgt voor een betrouwbare schroefverbinding met het basiselement.

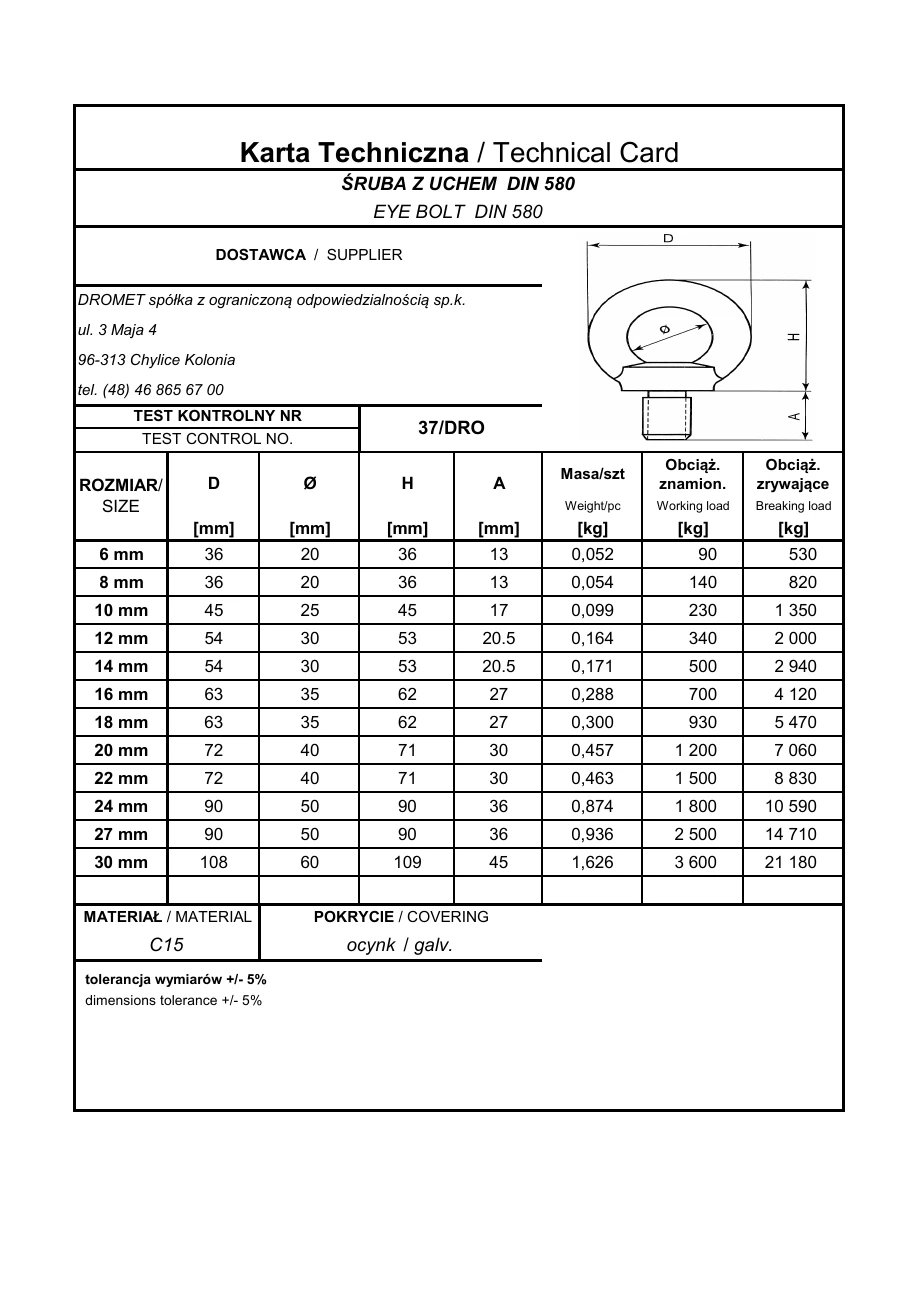

Op de technische fiche van de fabrikant staat een maattekening met de aanduidingen D, Ø, H en A, evenals een tabel met parameters voor de volledige reeks maten van M6 tot M30. Voor maat M20 zijn de afmetingen: buitendiameter van het oog D = 72 mm, binnendiameter van het oog Ø = 40 mm, hoogte van het oog H = 71 mm, schachtlengte A = 30 mm. Het document bevestigt het materiaal C15 en de verzinkte coating met een maattolerantie van ±5%.
