Muurplaatanker L-vorm (gebogen schroefverbinding) M16×500 mm – verzinkt

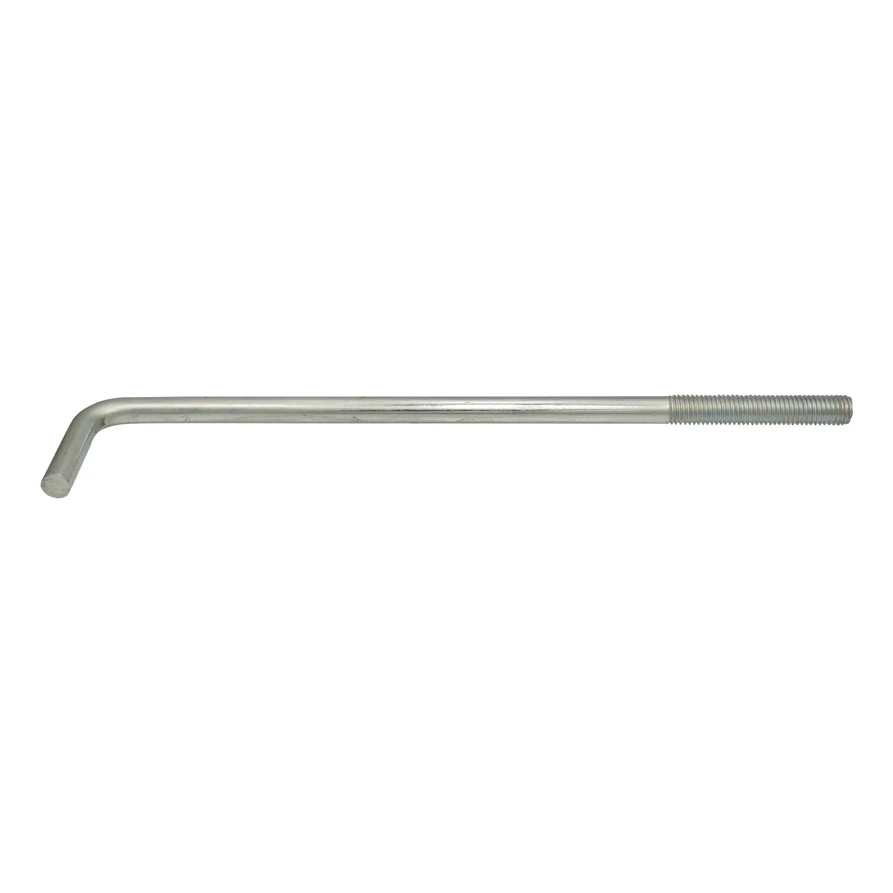

Gebogen schroefverbinding L-vorm (muurplaatanker) met schroefdraad M16 en een lengte van 500 mm. Stalen ankerelement met verzinkt oppervlak, bestemd voor het duurzaam verankeren van de muurplaat in een gewapende betonnen ringbalk of muur. Het gebogen onderste uiteinde in de vorm van een L zorgt na het storten voor een stevige vergrendeling in het beton, terwijl de schroefdraad aan het bovenste uiteinde het vastzetten van de muurplaat met een moer en sluitring mogelijk maakt.

Toepassing

Muurplaatankers in L-vorm worden in de bouw veelvuldig gebruikt voor het bevestigen van houten muurplaten aan een gewapende betonnen ringbalk. Het onderste, gebogen deel van de staaf wordt in het beton van de ringbalk ingestort, terwijl de draadstang boven het betonoppervlak uitsteekt. Nadat de muurplaat over de draadstang is geplaatst en met een moer en sluitring is vastgedraaid, ontstaat een duurzame verbinding tussen de dakconstructie en de ringbalk. Dit element wordt ook toegepast voor het verankeren van kolommen, frames en staalconstructies in betonnen funderingen.

Samenstelling van de set

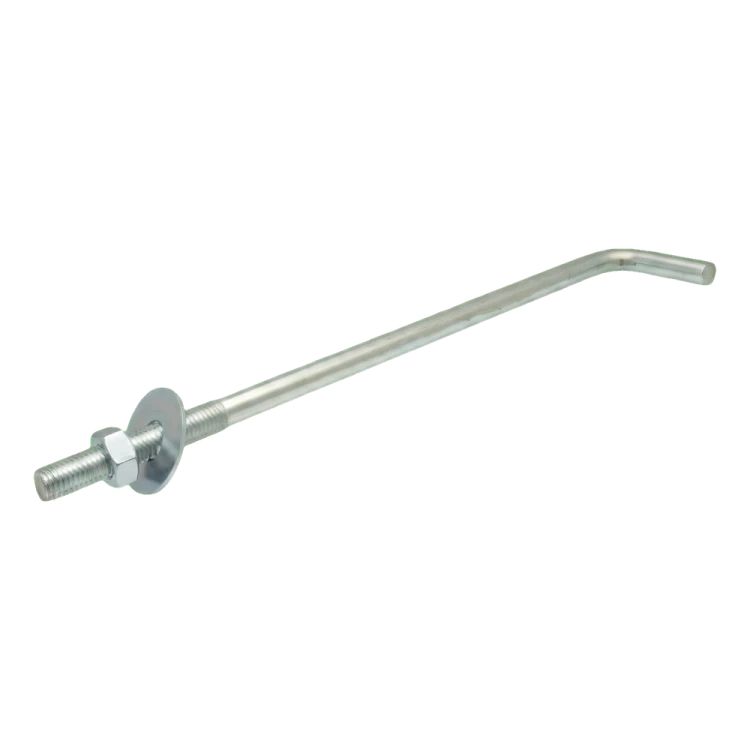

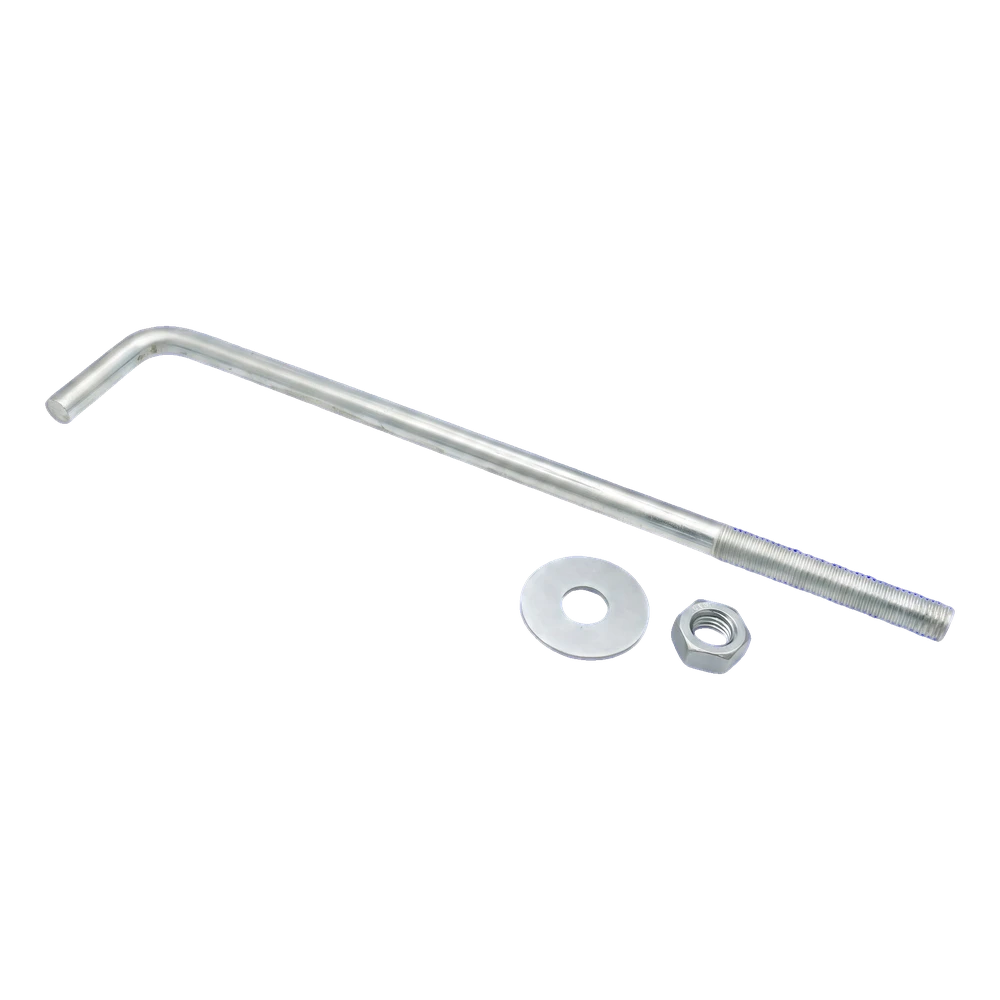

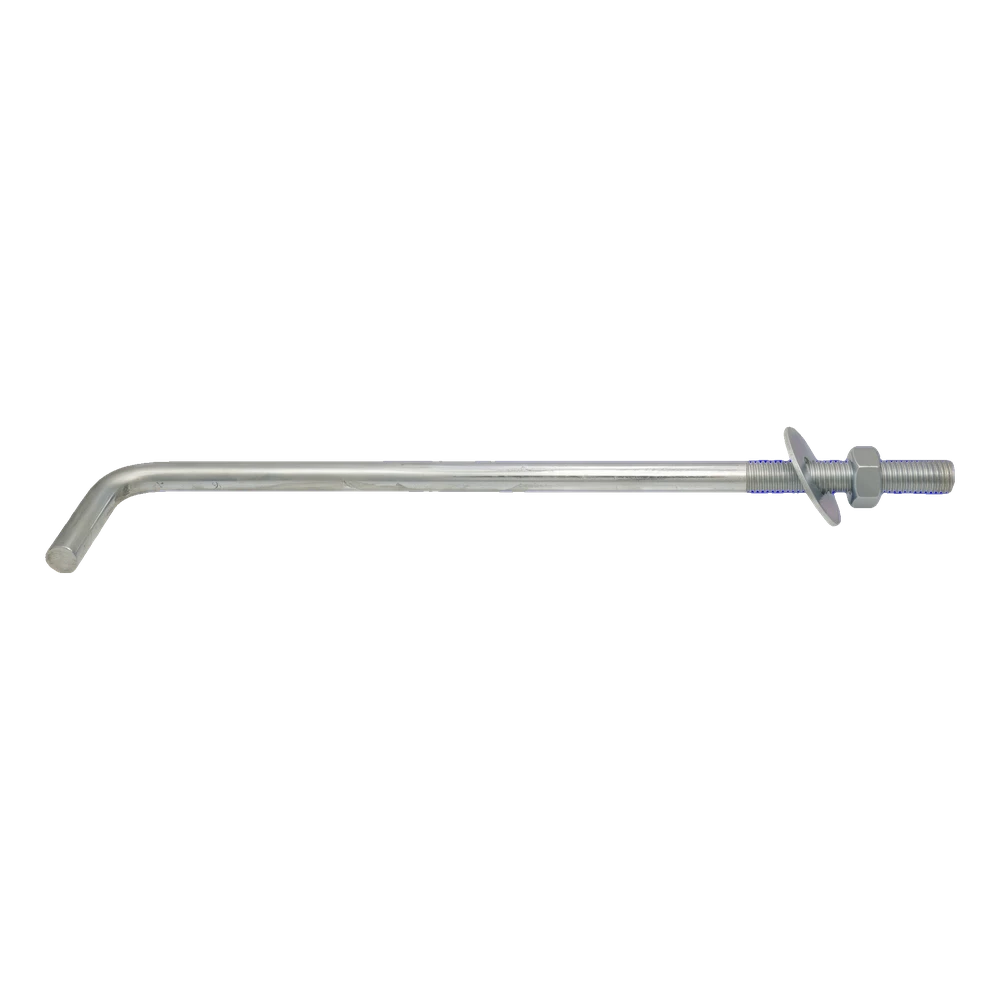

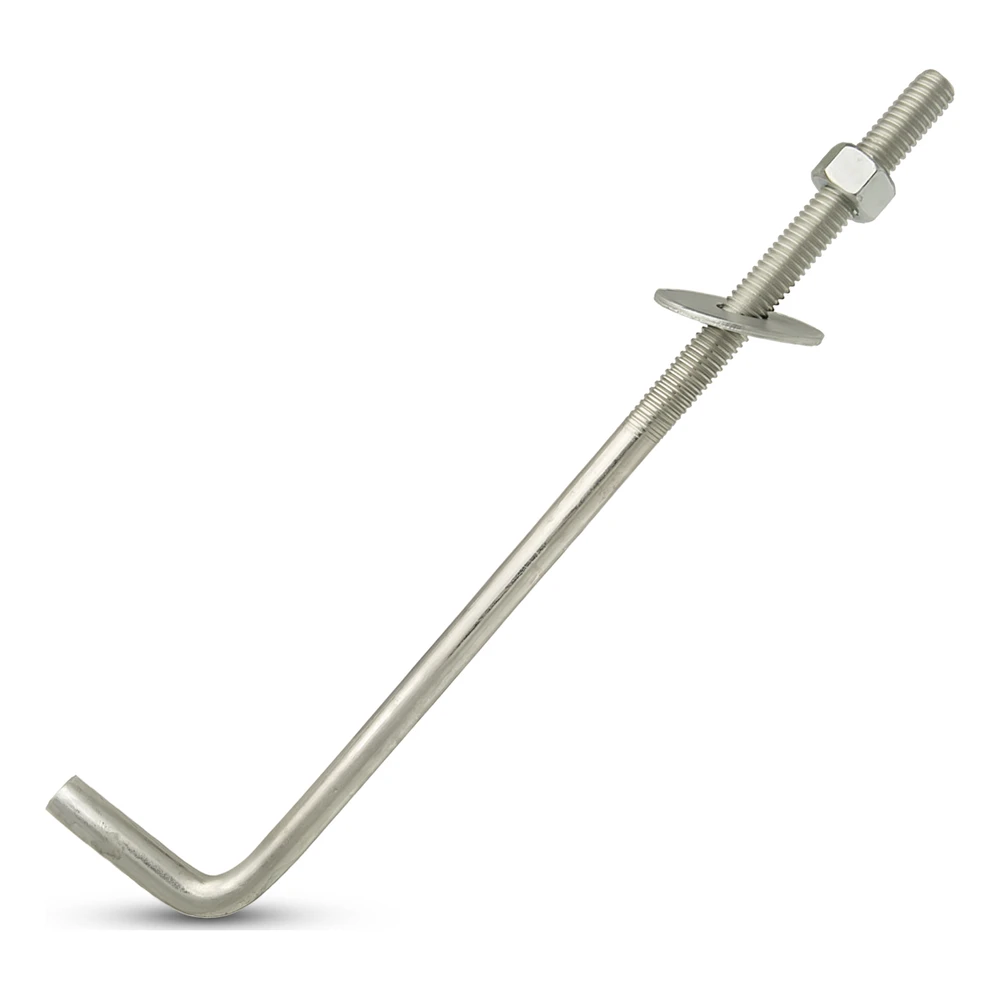

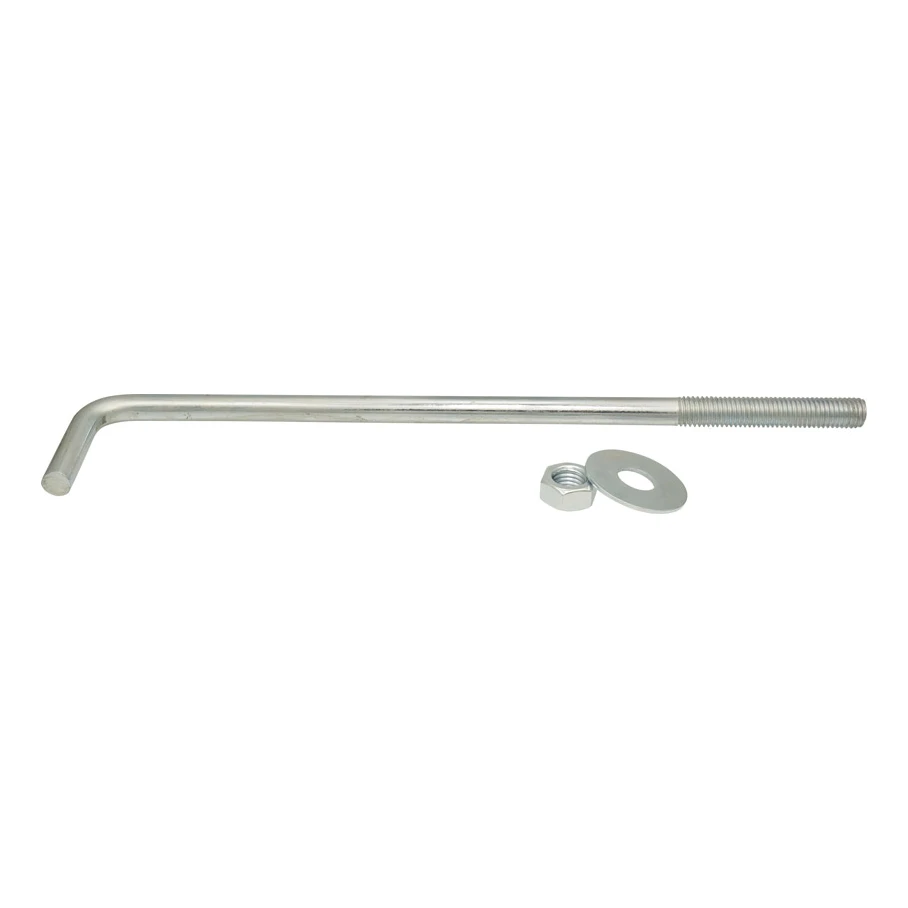

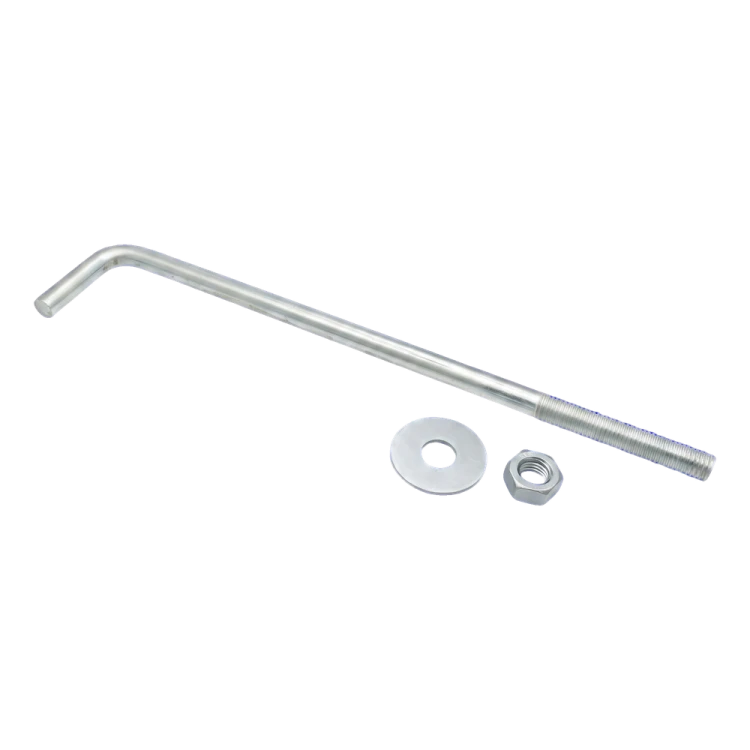

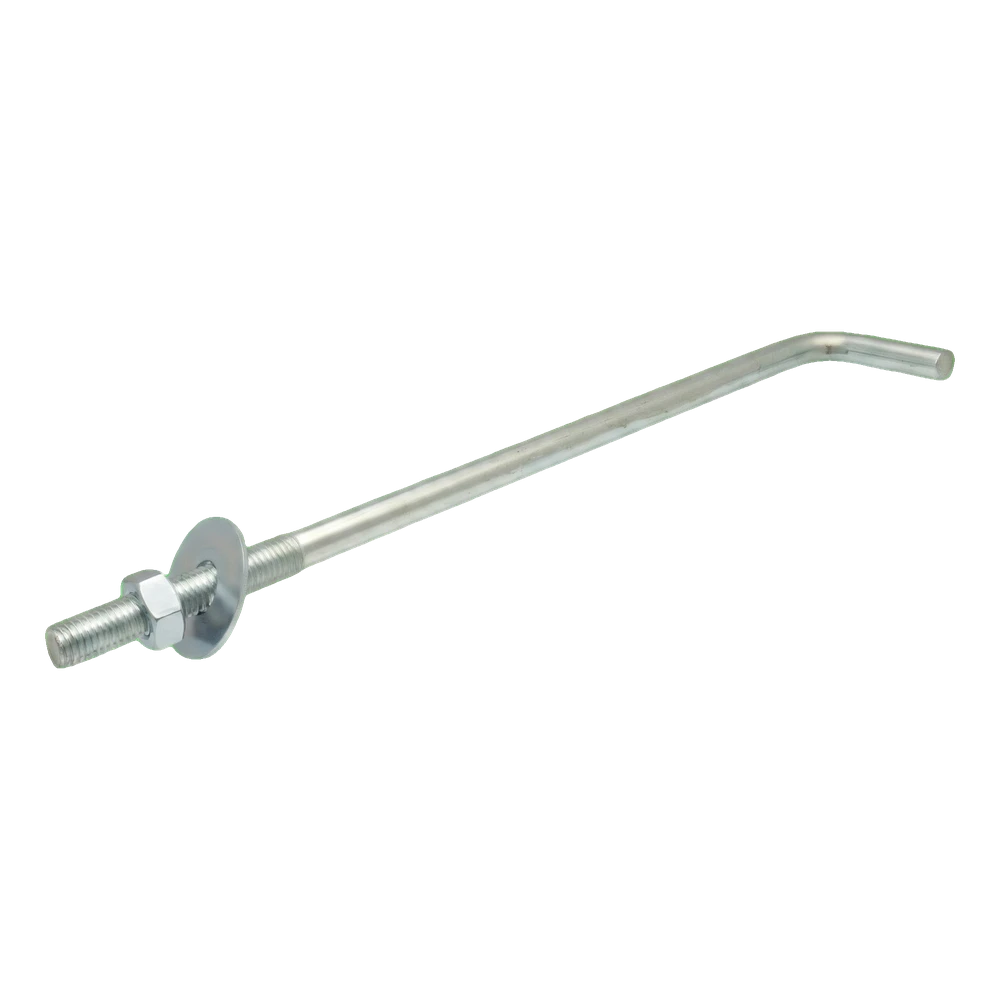

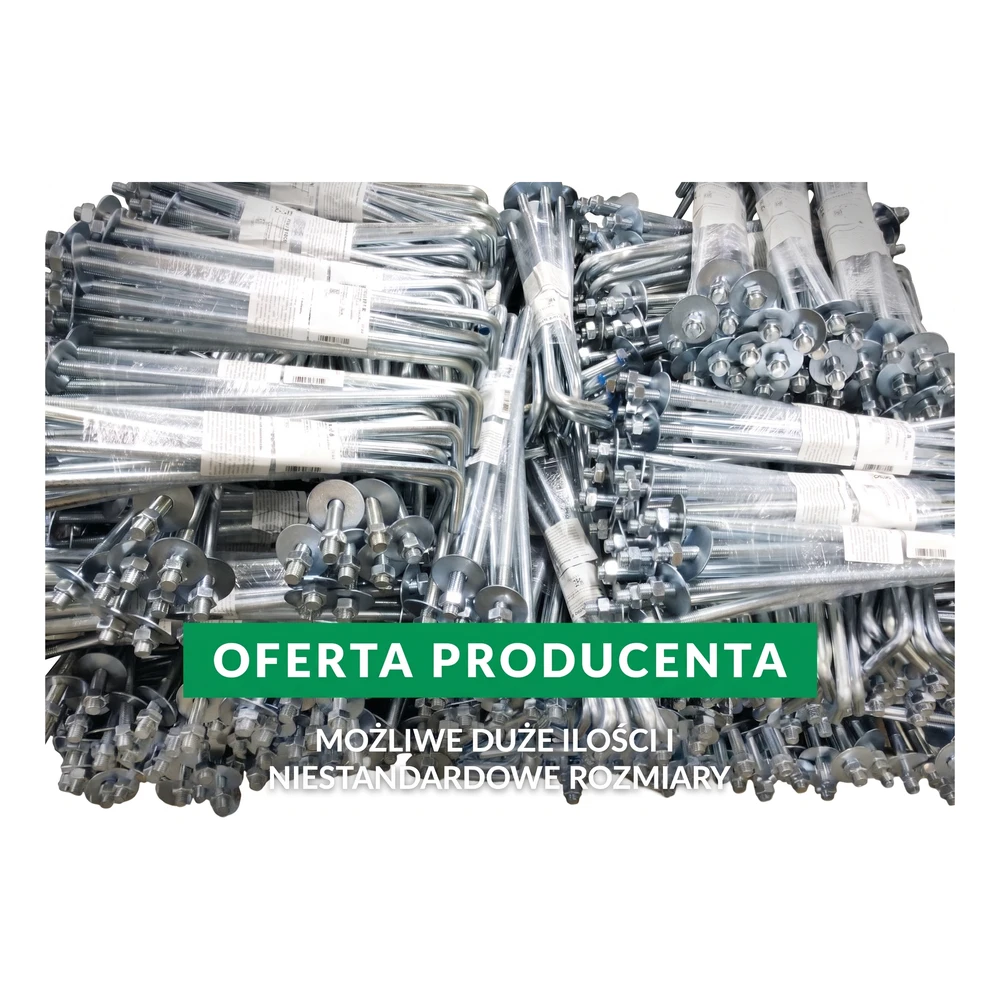

De anker wordt geleverd met een moer M16 en een sluitring, zoals zichtbaar op de productfoto's. De verzinkte laag beschermt het element tegen corrosie, zowel tijdens de opslag als na de montage in de constructie. De schroefdraad M16 is een gangbare maat en is compatibel met algemeen verkrijgbare moeren en sluitringen in metrische standaard.

Opbouw en afmetingen

De technische tekening toont de kenmerkende afmetingen van het L-vormige anker: L — totale lengte van de staaf, A — lengte van het gebogen been, R — buigradius, ØD — diameter van de staaf, L1 — lengte van het gedraaide deel en M — maat van de metrische schroefdraad. De buiging in de vorm van een L met een afschuining aan het uiteinde van de staaf vergemakkelijkt het plaatsen van het anker in de bekisting vóór het storten.
