Muurplaatanker L-vorm (gebogen schroefverbinding) M16×350 mm – verzinkt

Toepassing

Het L-vormige anker dient om muurplaten (houten onderbalken van de dakconstructie) aan een gewapende betonnen ringbalk te bevestigen. Het gebogen onderste uiteinde van de staaf wordt tijdens het storten van de ringbalk in het beton verankerd, terwijl het draadeinde bovenaan boven de ringbalk uitsteekt en door een gat in de muurplaat gaat. Na het plaatsen van de sluitring en het aandraaien van de moer is de muurplaat duurzaam met de constructie van het gebouw verbonden.

De bevestiging wordt gebruikt zowel in de traditionele woningbouw als in bijgebouwen, hallen en overal waar houten draagelementen betrouwbaar aan beton moeten worden bevestigd.

Constructie en afmetingen

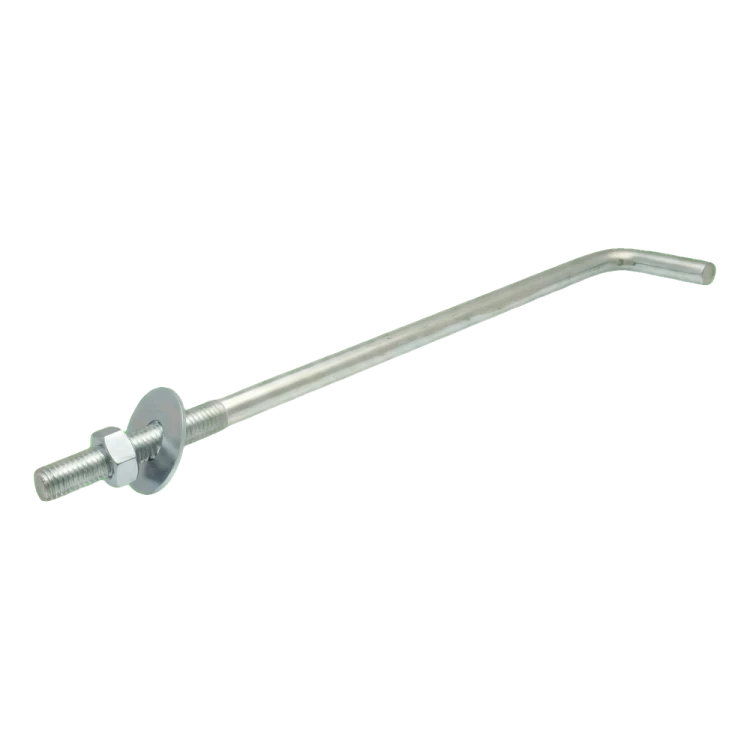

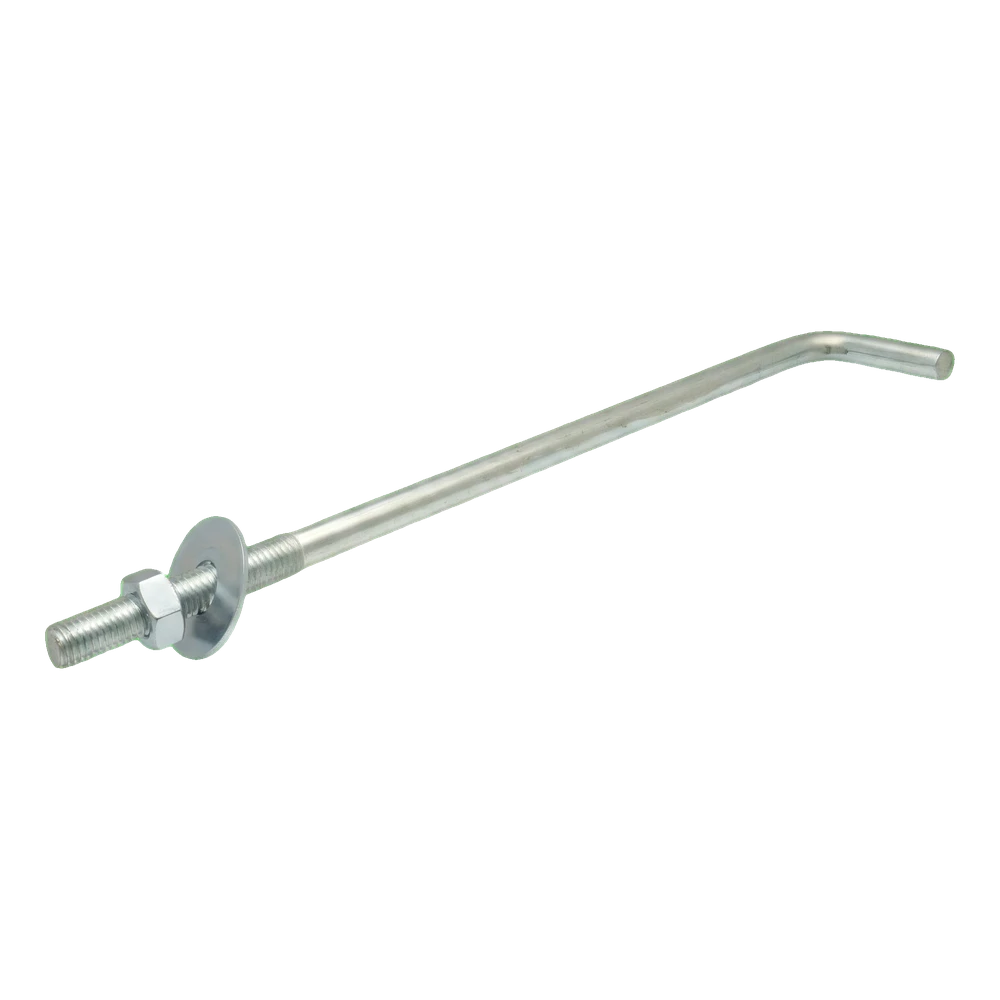

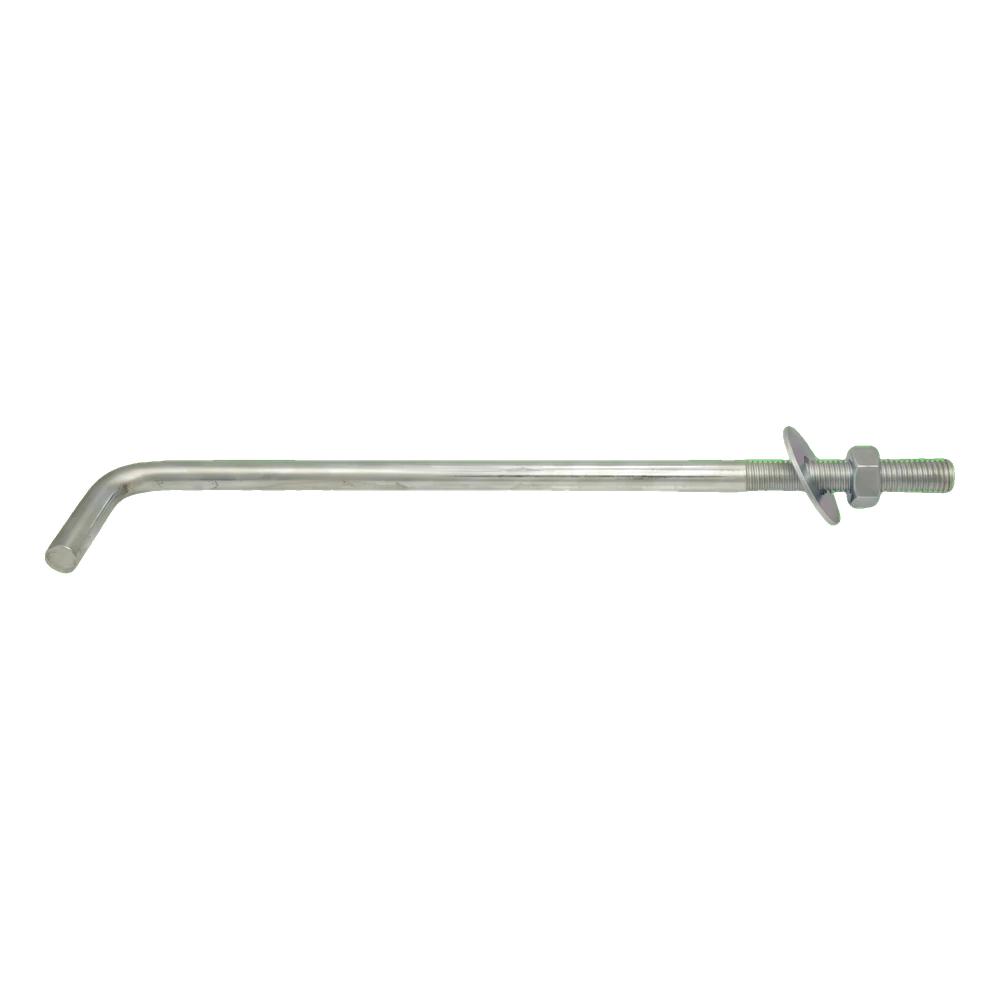

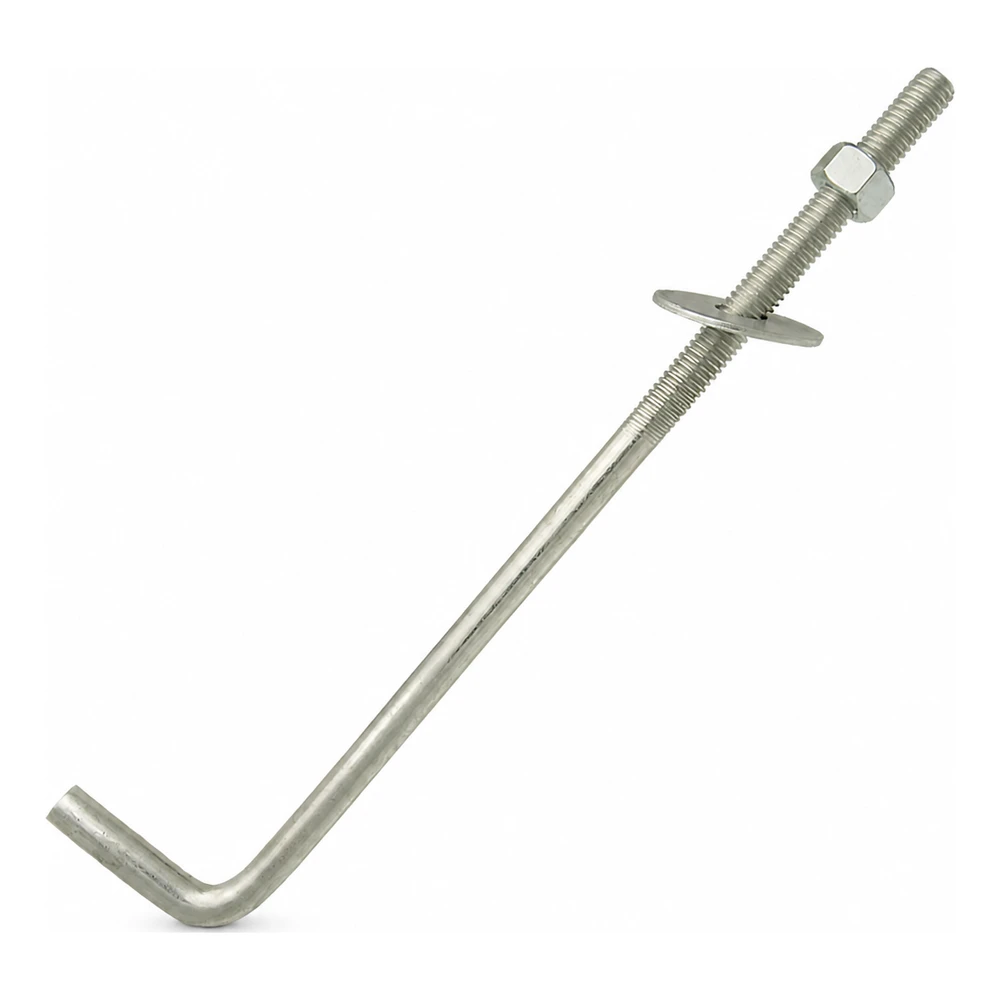

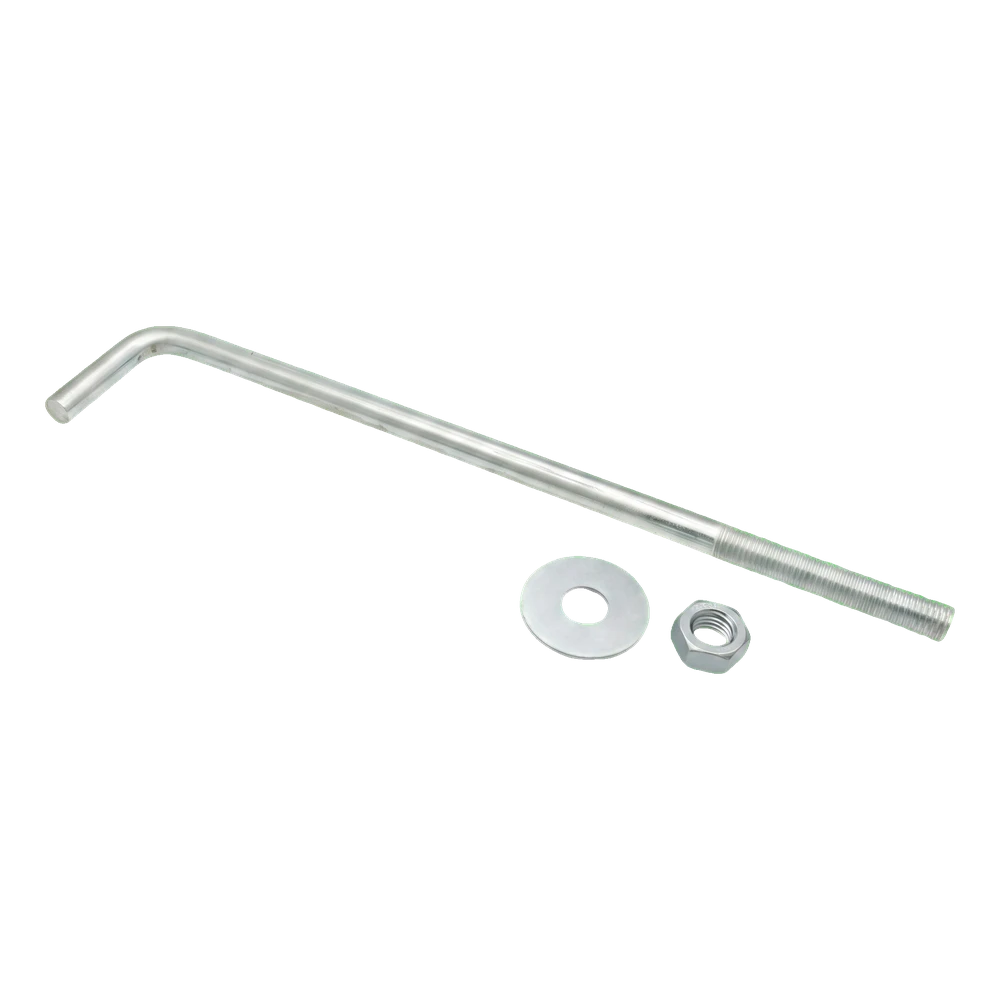

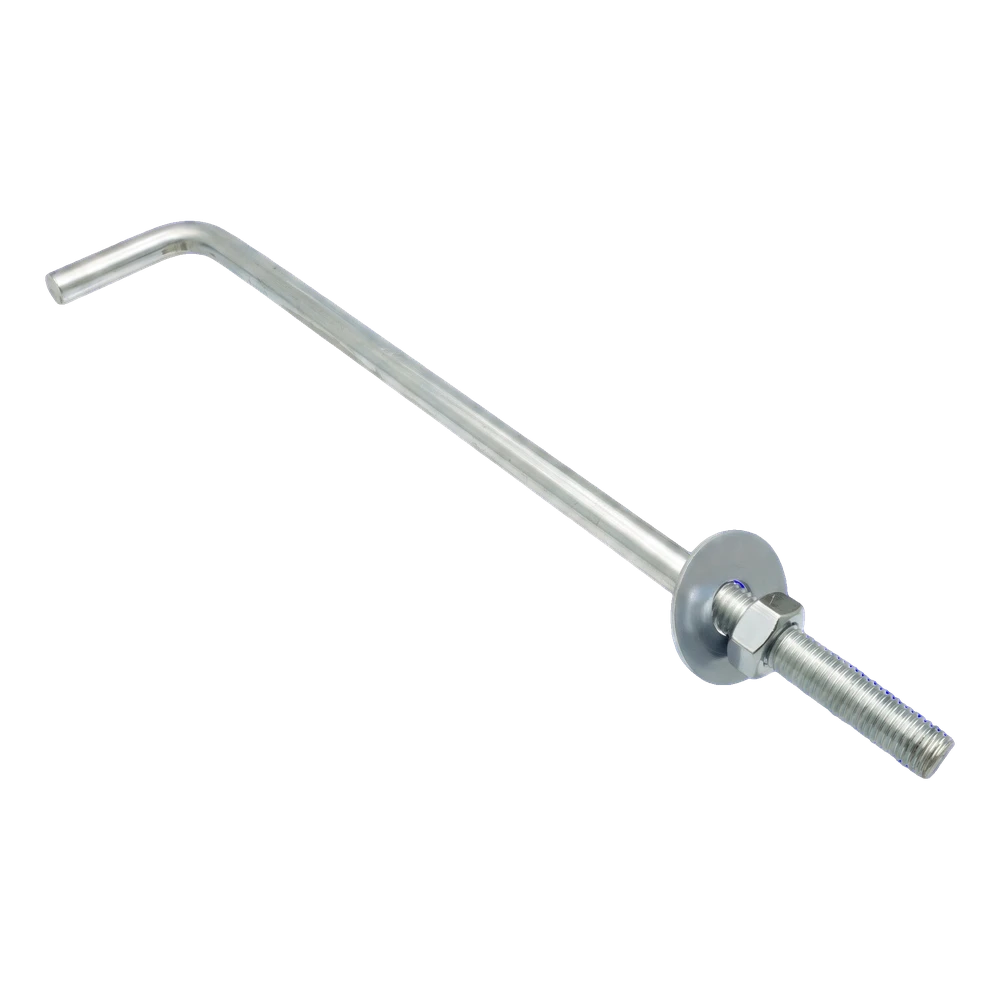

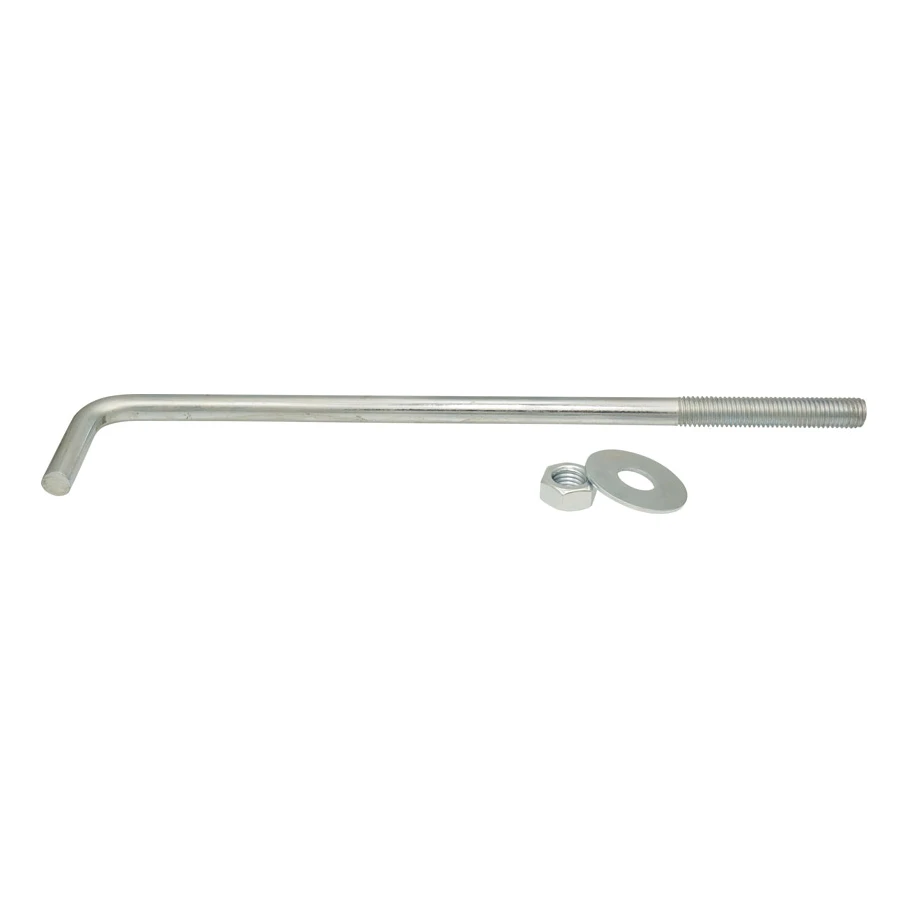

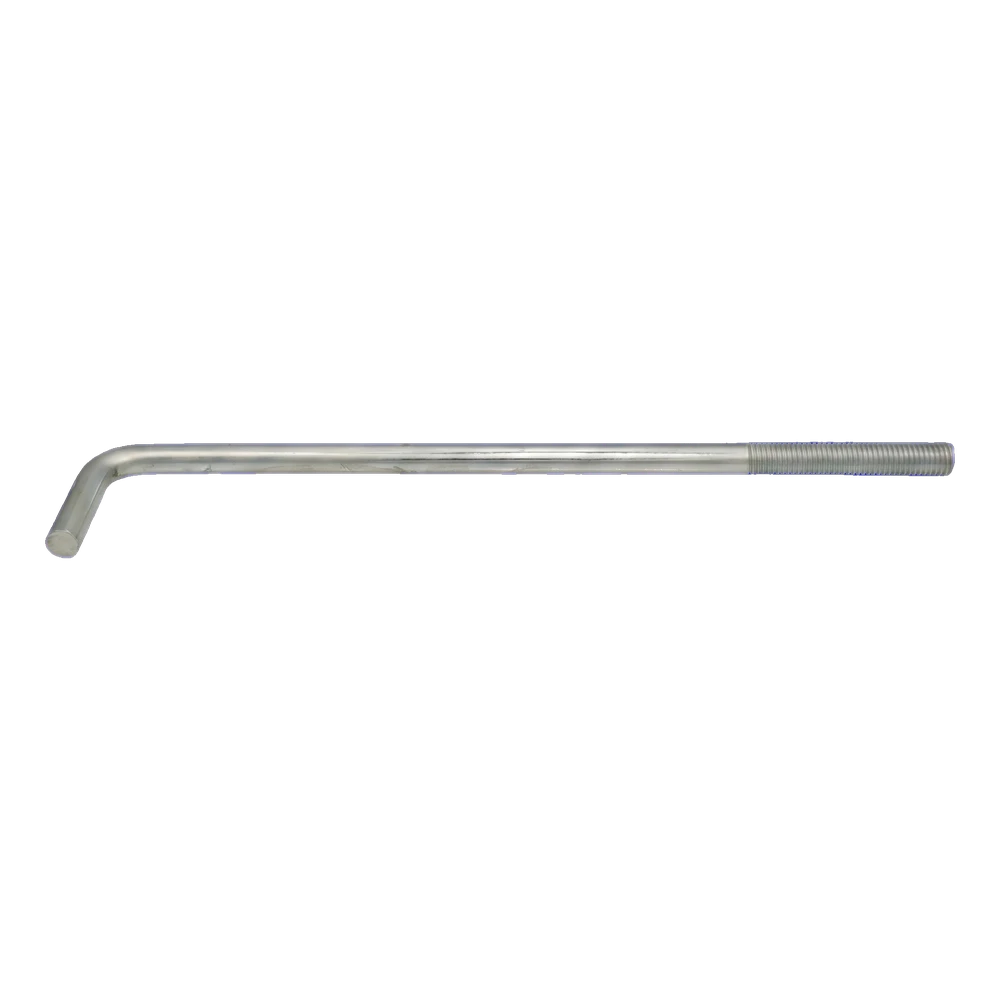

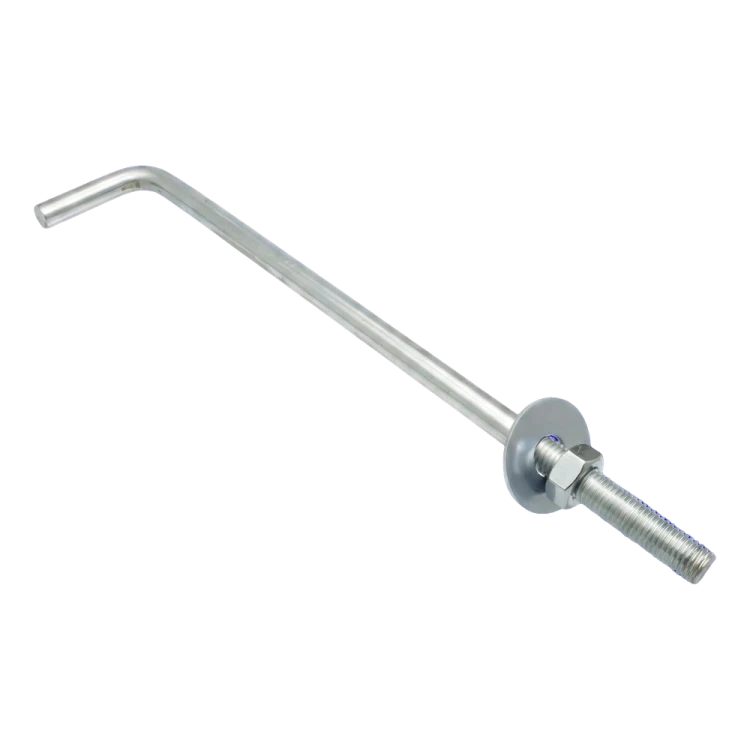

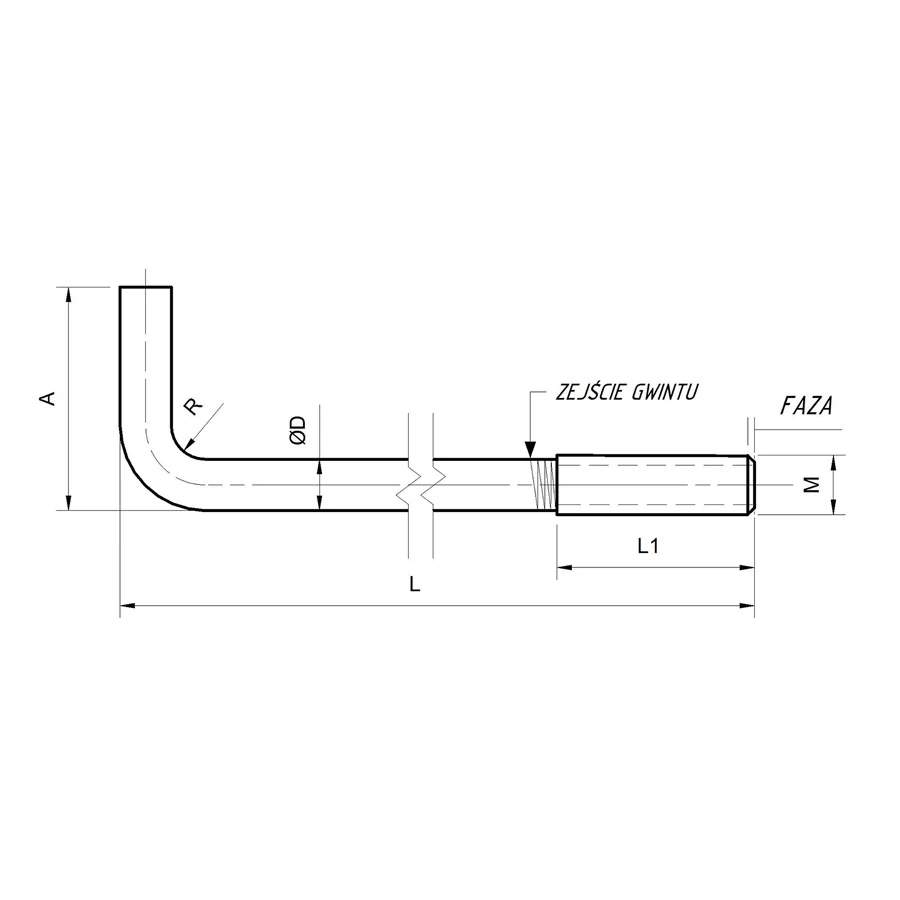

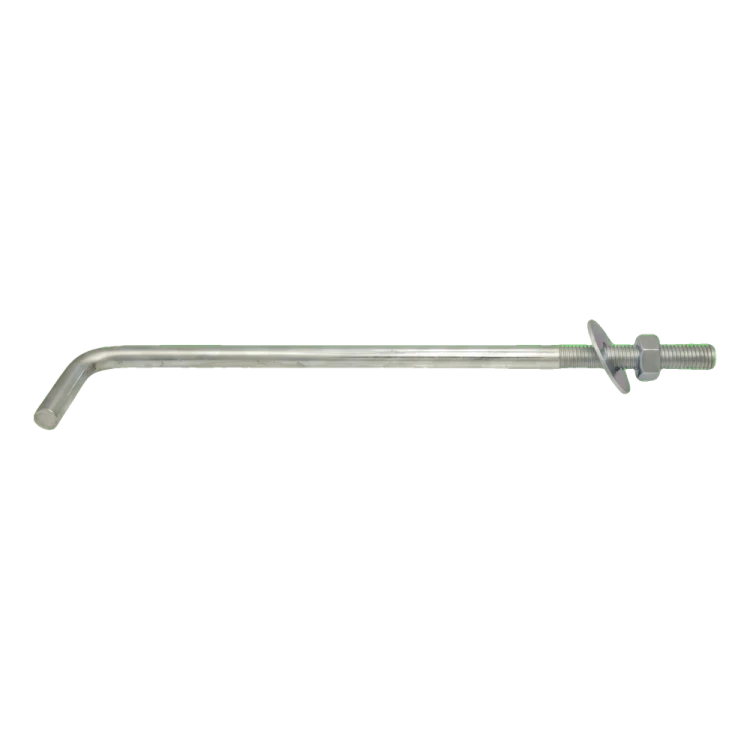

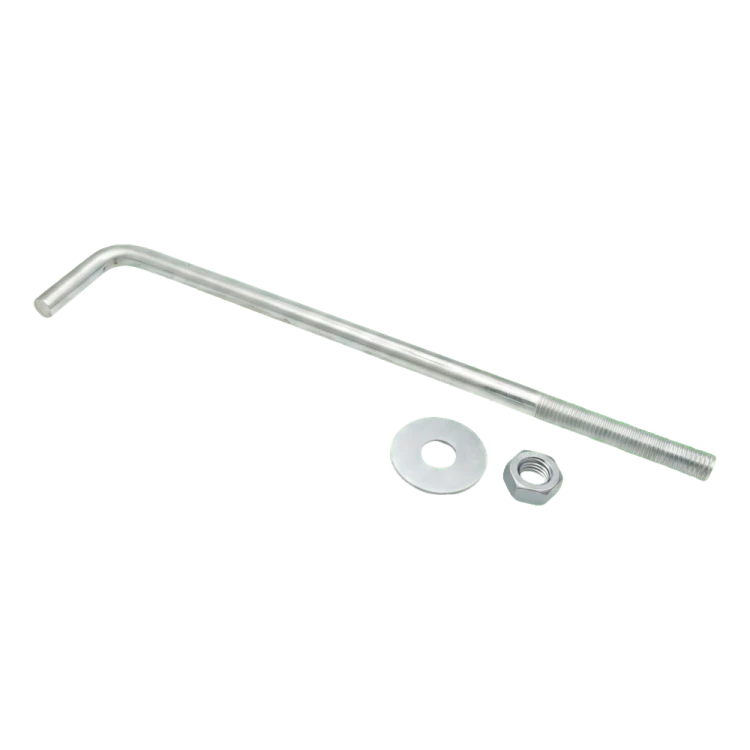

Het anker heeft de vorm van de letter L — een rechte stalen staaf met een onder een hoek van 90° gebogen onderste uiteinde (ankerhaak, op de tekening aangeduid als maat A). De schacht met diameter ØD gaat over in een draadgedeelte M16 over de lengte L1, afgewerkt met een afschuining die het opdraaien van de moer vergemakkelijkt. De totale lengte van het anker L bedraagt 350 mm. Bij elk anker worden een zeskantmoer M16 en een brede ronde sluitring geleverd.
