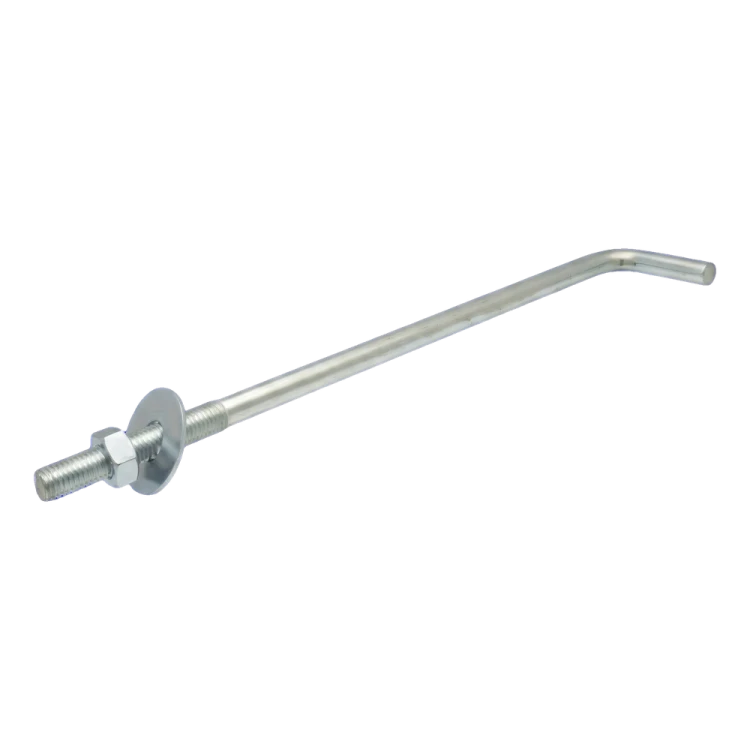

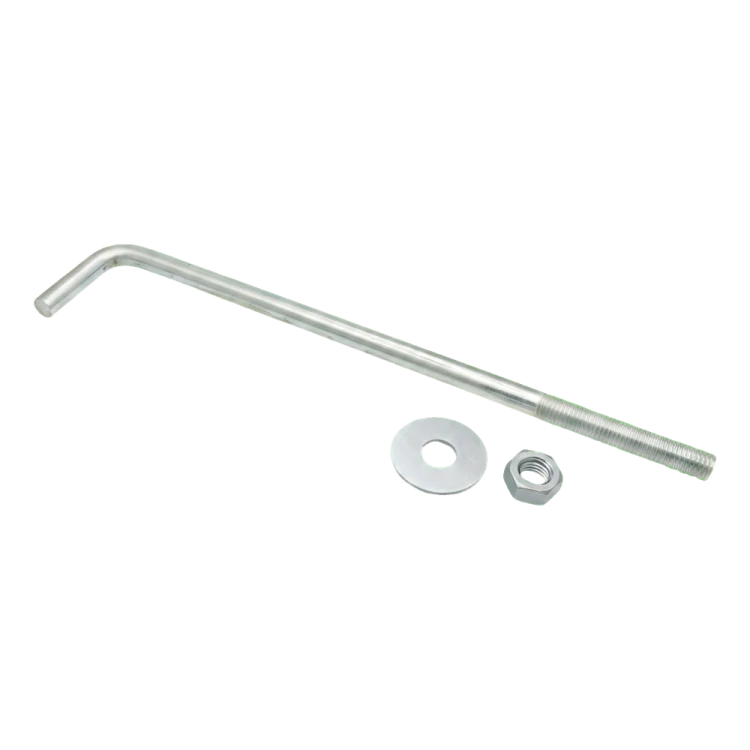

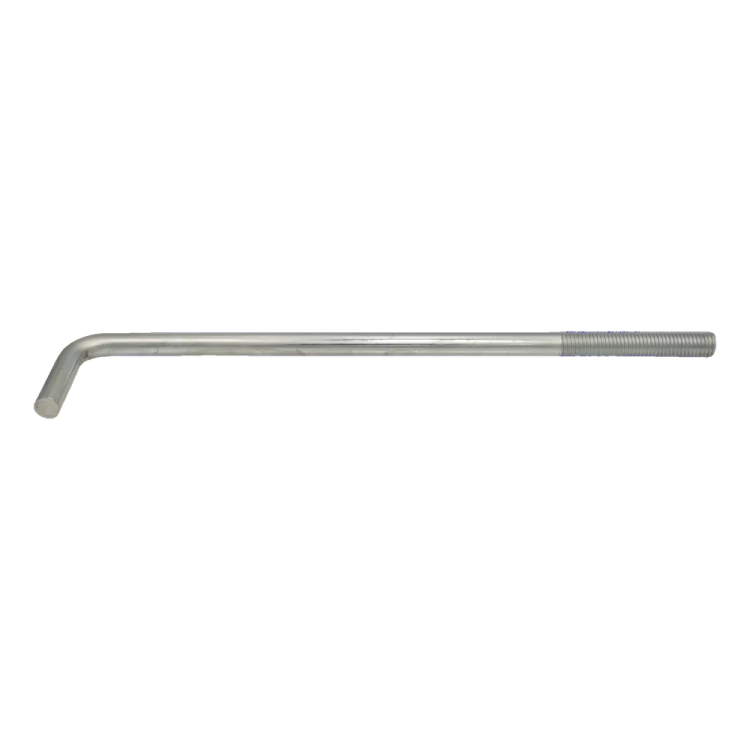

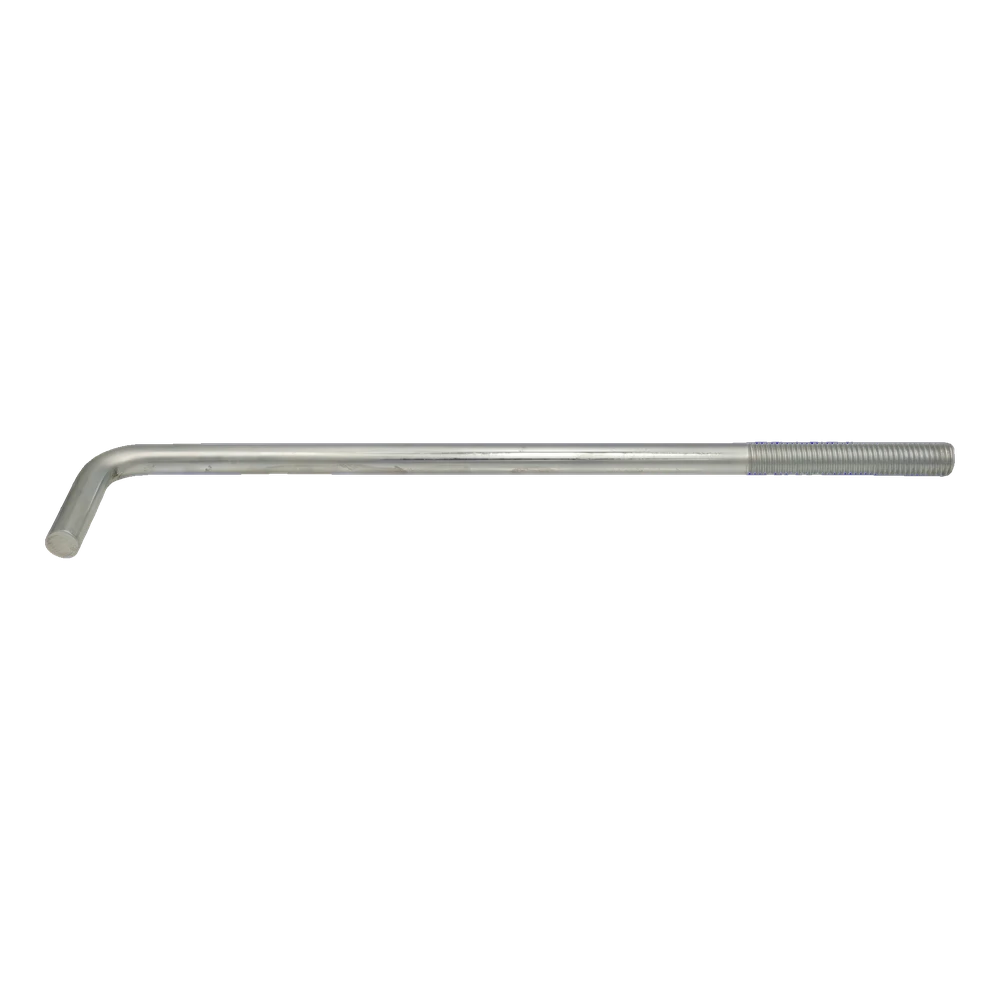

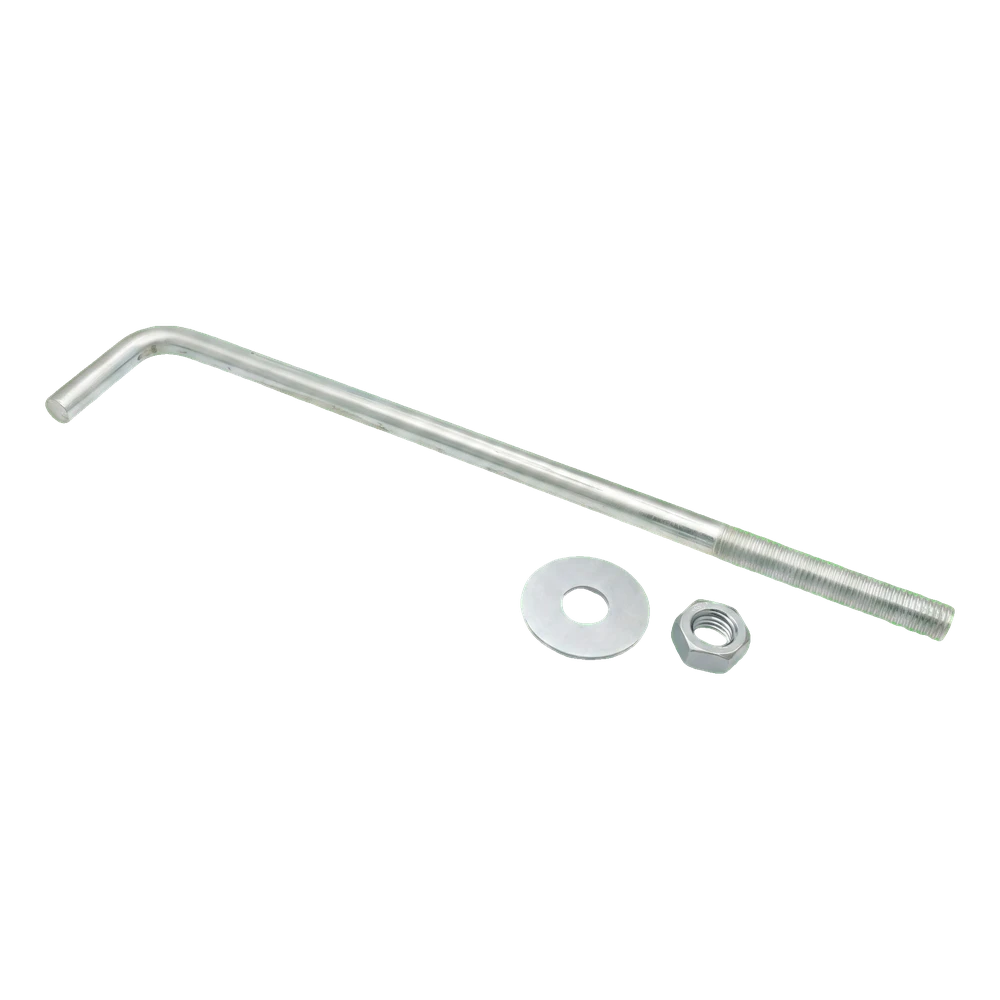

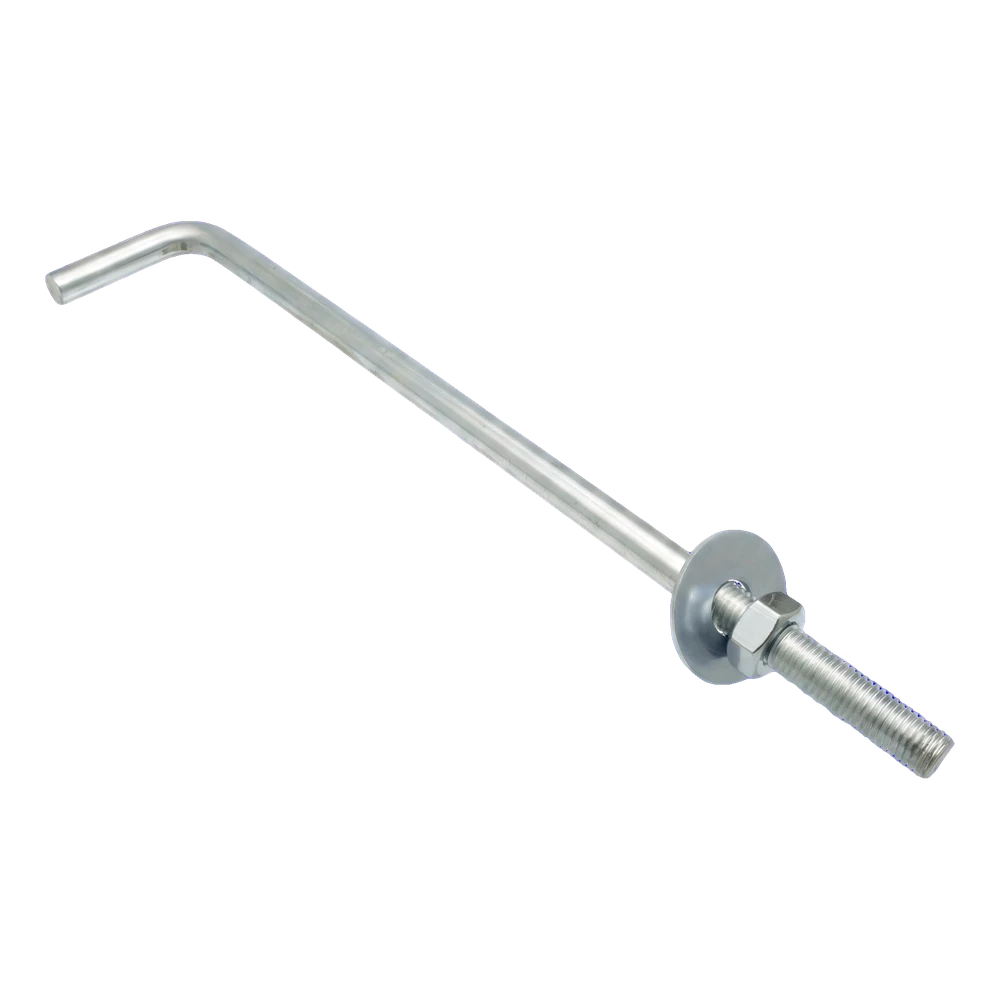

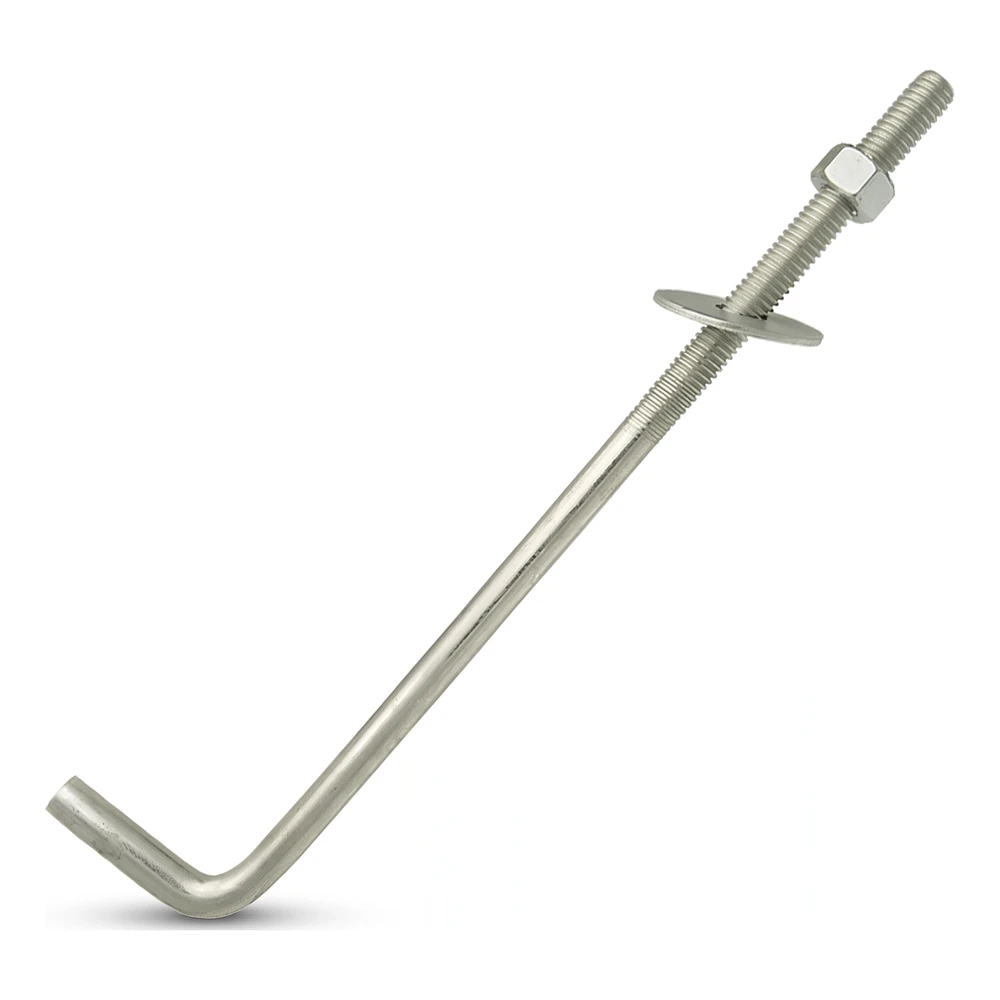

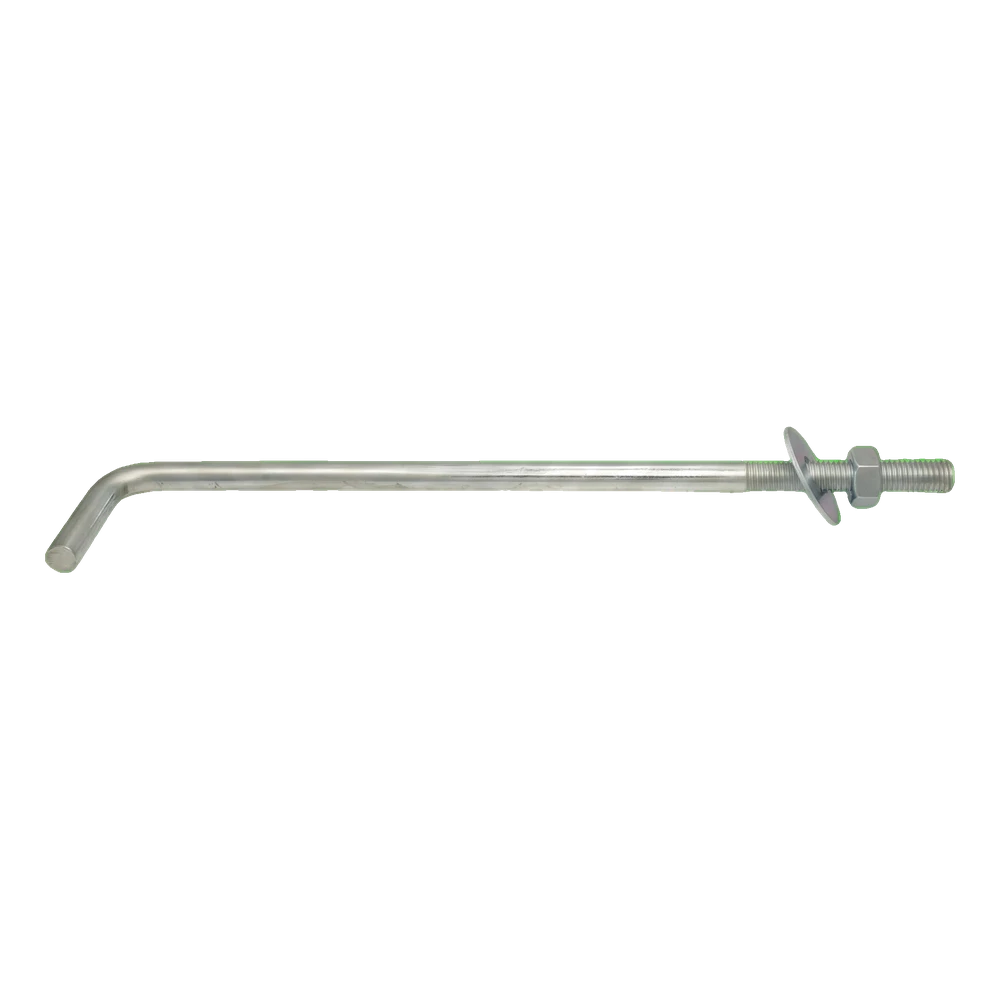

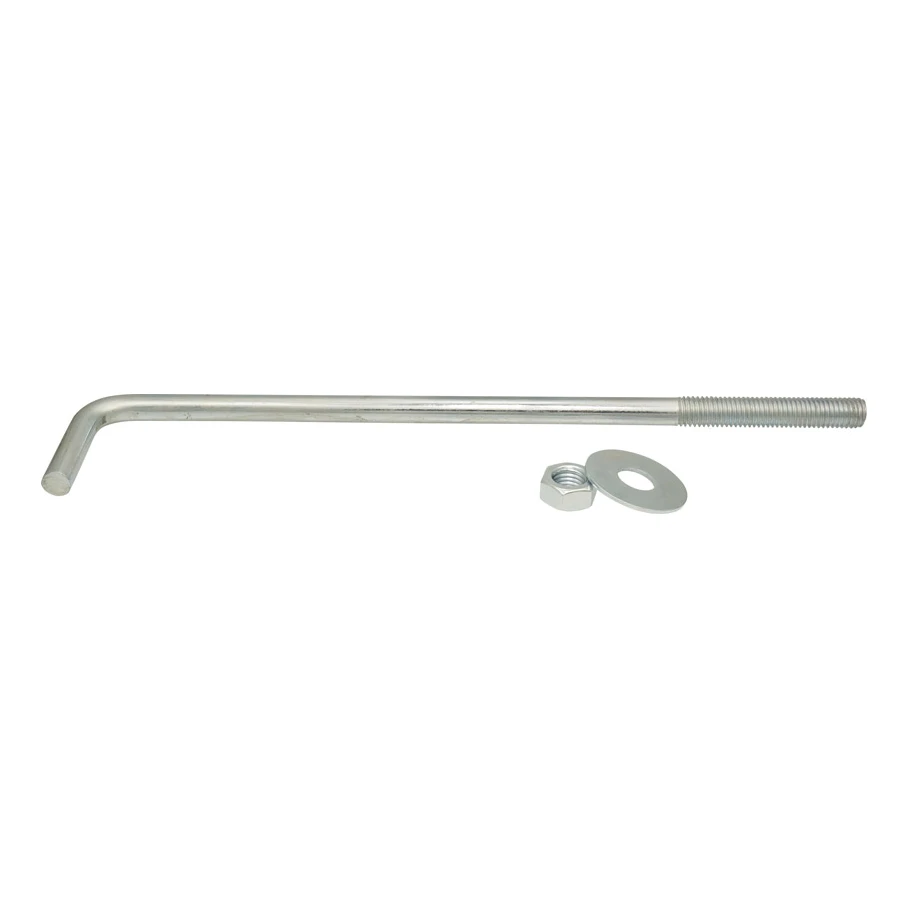

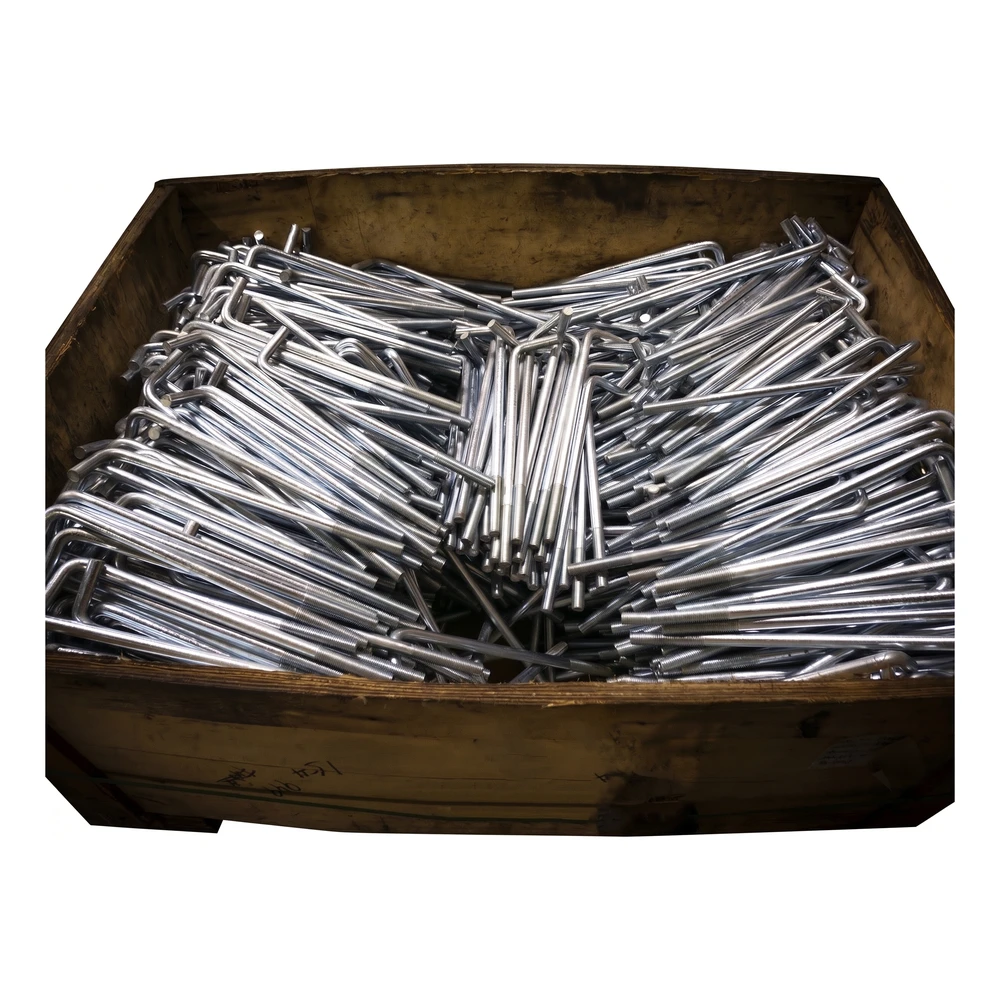

Muurplaatanker L-vorm (gebogen schroefverbinder) M16×400 mm – verzinkt

Toepassing

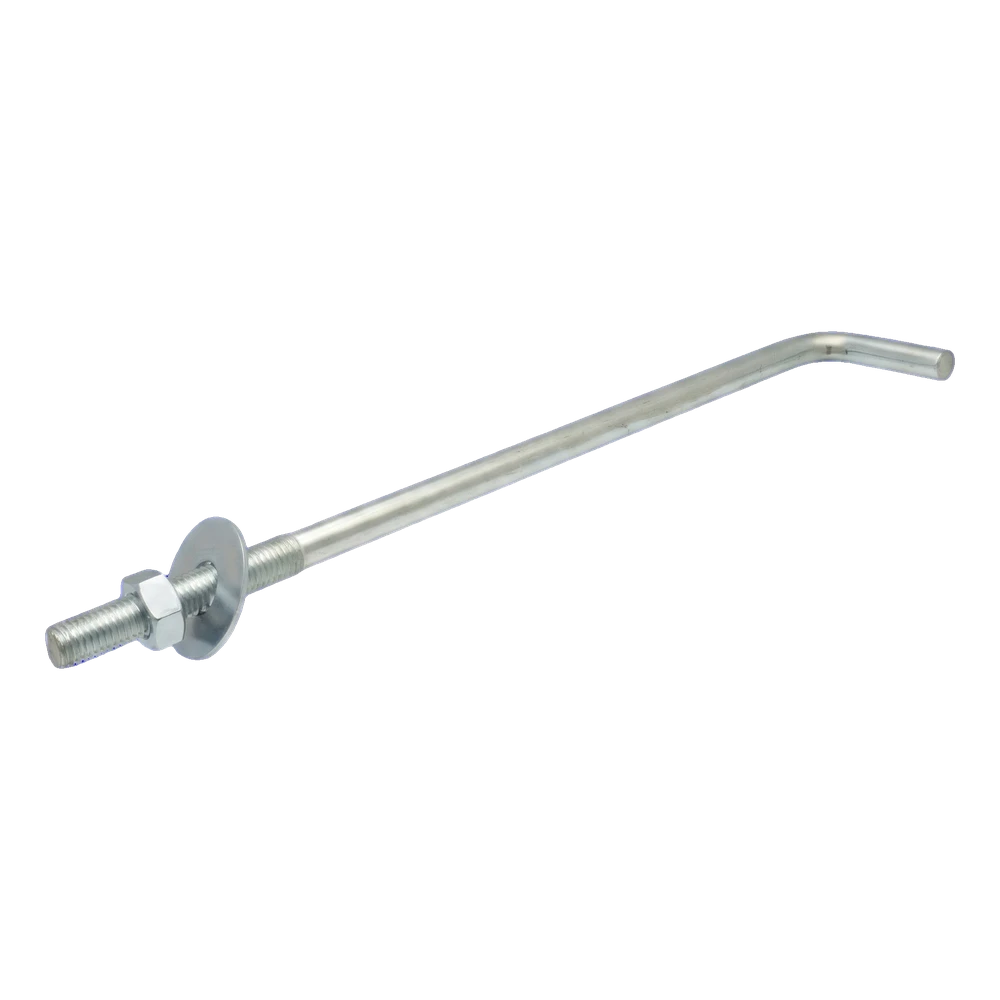

De L-vormige anker wordt in de betonnen ringbalk ingestort tijdens het plaatsen van de wapening – het gebogen deel (haak) verankert zich in het beton, terwijl de van schroefdraad voorziene stang boven de ringbalk uitsteekt. Nadat de muurplaat op de ringbalk is gelegd, wordt het hout met een moer en sluitring tegen het betonoppervlak aangedrukt. Deze oplossing zorgt voor een stevige, mechanische verbinding tussen de dakconstructie en de muren van het gebouw en wordt veel toegepast in eengezinswoningen en bijgebouwen.

De L-vormige constructie van de verbinder met een duidelijke buiging garandeert een doeltreffende verankering in de betonmassa. De toegepaste schroefdraad zorgt voor een passend draagvermogen van de verbinding, afgestemd op de belastingen die in gangbare dakstoelen voorkomen.

Opbouw van de verbinder

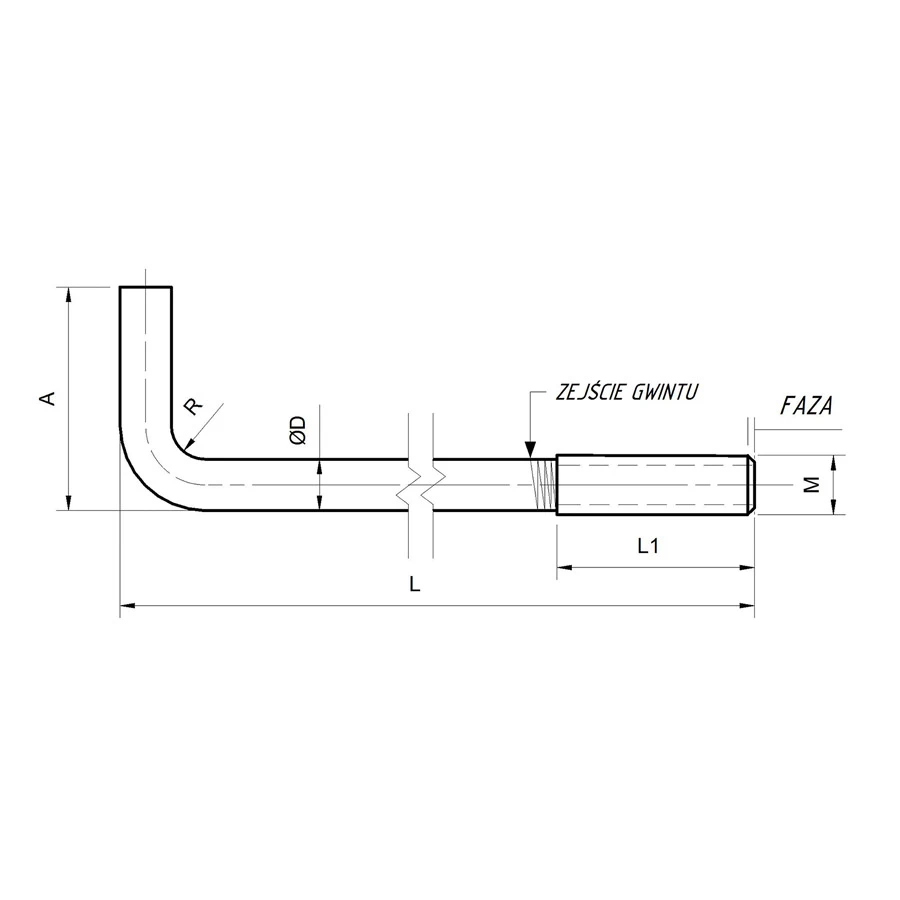

Het anker bestaat uit een ronde stalen staaf, aan het ene uiteinde haaks gebogen (inbetonneerhaak, aangeduid met maat A) en aan het andere uiteinde voorzien van metrische schroefdraad. Het van schroefdraad voorziene deel (L1) maakt het mogelijk de aanpersdruk van de muurplaat af te stellen. De technische tekening toont de belangrijkste afmetingen: totale lengte L, diameter van de stang ØD, buigstraal R en de afschuining aan het einde van de schroefdraad, die het opdraaien van de moer vergemakkelijkt.
