Loopwagen voor aluminium profiel 5-rols uit kunststof

Constructie en werkingsprincipe

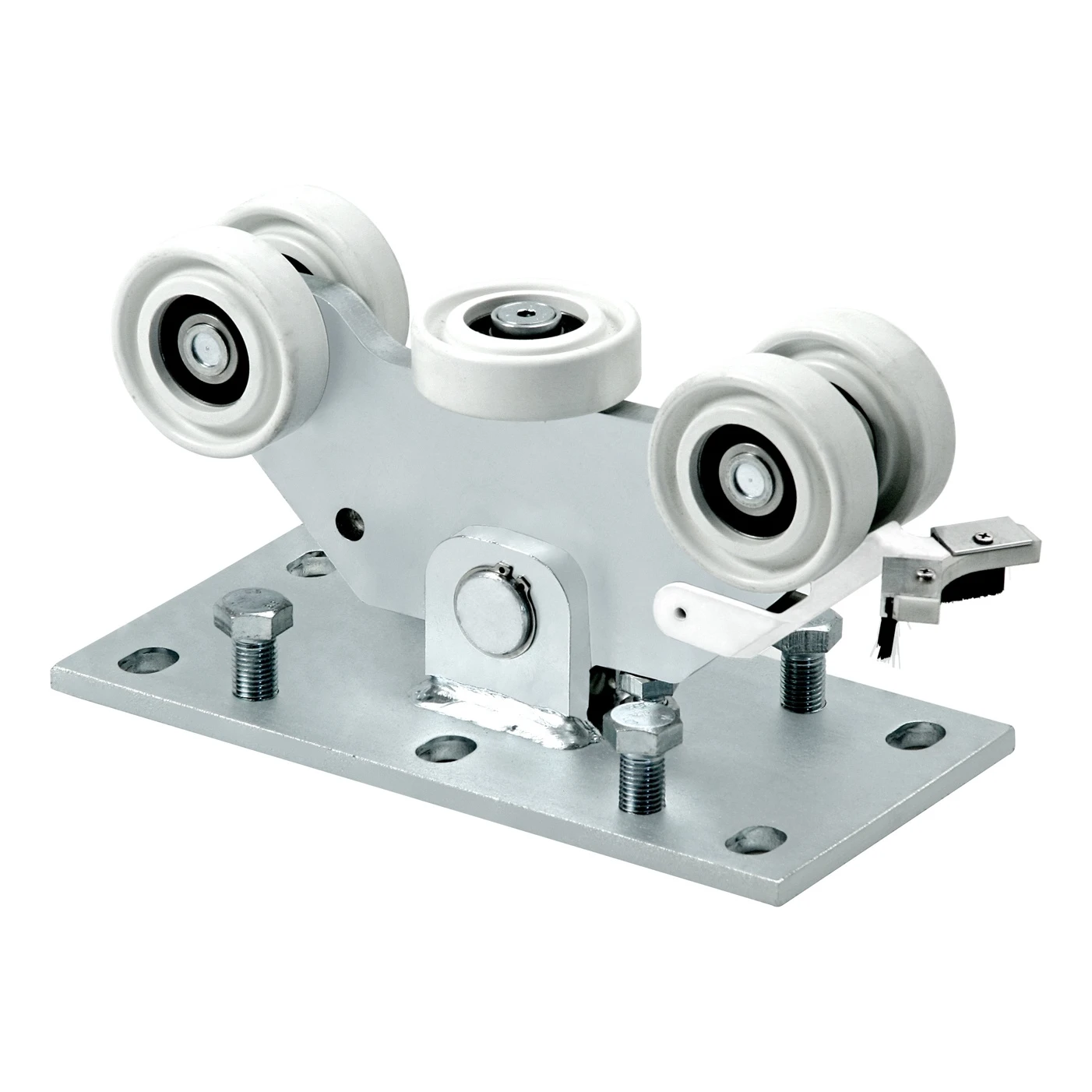

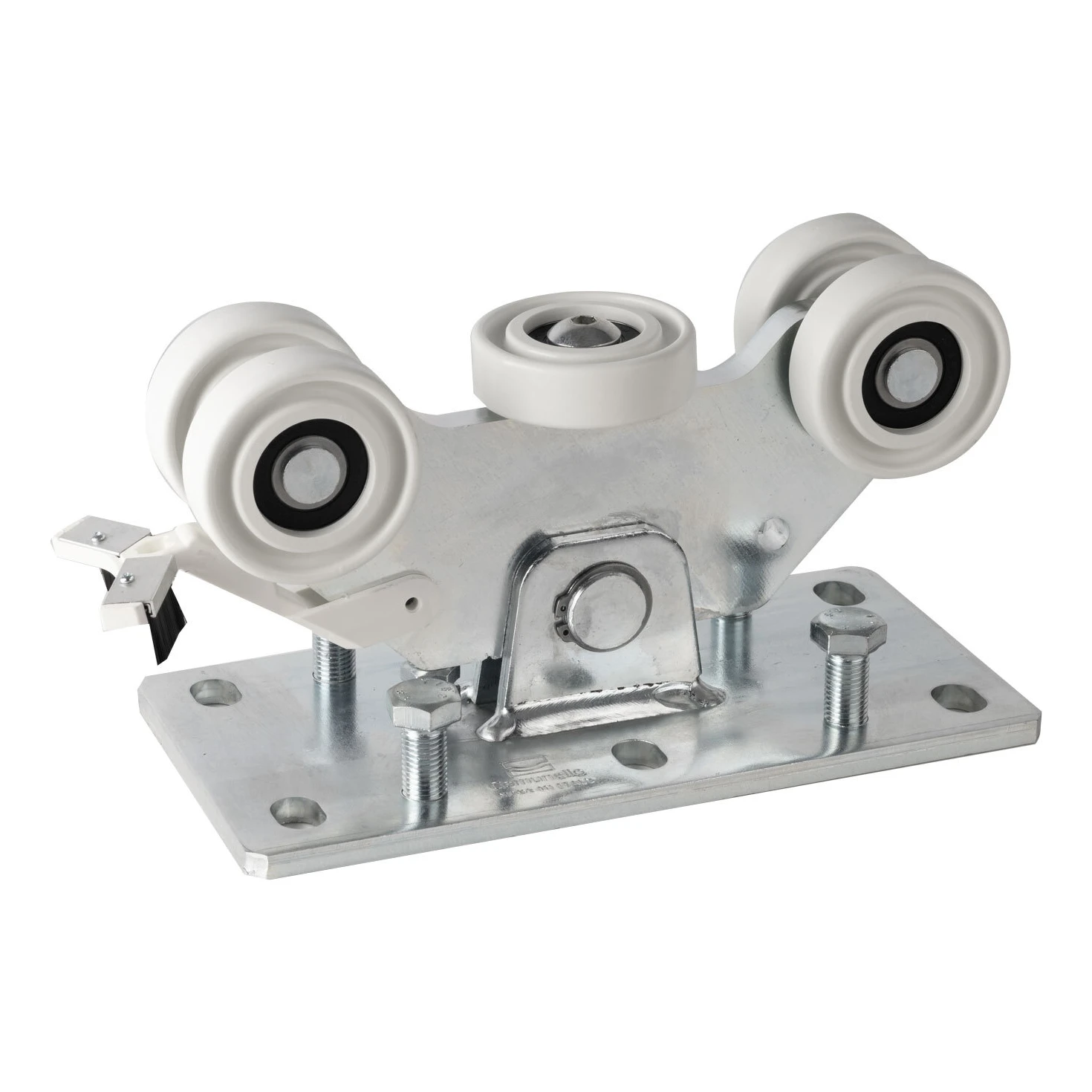

De rijwagen bestaat uit een massieve montageplaat die aan het fundament van de poort wordt bevestigd, en een behuizing met vijf wielen — drie hoofddraagwielen en twee zijgeleidewielen. De nylonwielen op lagers zorgen voor een soepele beweging, zelfs bij zware belastingen. Het klemonderdeel (clip) maakt een stevige vergrendeling van de geleidingsrail van de poort in de houder van de rijwagen mogelijk. Dankzij het doordachte ontwerp verloopt de montage snel en zijn er geen gespecialiseerde gereedschappen vereist — het volstaat de montageplaat met bouten door de montagegaten aan het fundament te bevestigen.

Voordelen voor de installateur

• Hoog draagvermogen — aanbevolen maximaal gewicht van de poort: 400 kg bij een doorgangsbreedte tot 6 m
• 5 kunststof wielen (nylon) — vermindering van wrijving en geluid, stille werking van de poort
• Verzinkt staal — duurzame corrosiebescherming van de volledige constructie
• Snelle montage — eenvoudige installatie op het fundament, tijdsbesparing op de bouwplaats
• Stabiele werking — eliminatie van schokken en trillingen dankzij de gelijkmatige verdeling van de belasting over 5 wielen

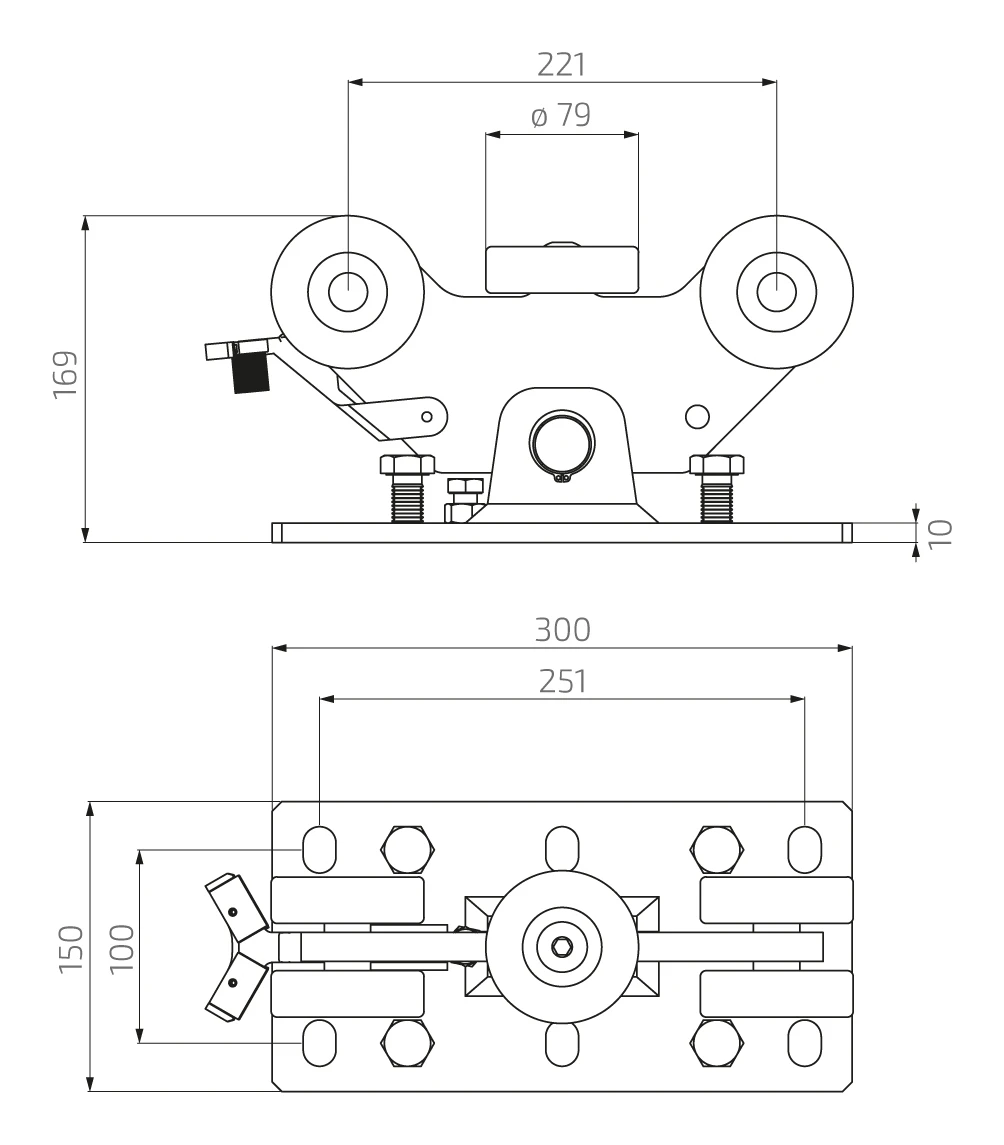

Afmetingen en technische specificaties

• Totale lengte (montageplaat): 300 mm
• Totale breedte (montageplaat): 150 mm
• Totale hoogte (met wielen): 169 mm
• Dikte montageplaat: 10 mm
• Hartafstand wielen: 221 mm
• Diameter geleidewiel: ø 79 mm
• Hartafstand montagegaten (lengterichting): 251 mm
• Hartafstand montagegaten (dwarsrichting): 100 mm
• Constructiemateriaal: verzinkt staal
• Materiaal wielen: nylon (kunststof)
• Aantal wielen: 5
• Aanbevolen max. gewicht van de poort: 400 kg (bij doorgangsbreedte tot 6 m)
• Gewicht rijwagen: 8,3 kg
• EAN: 8028390629979

De rijwagen is bestemd voor zelfdragende poortsystemen met aluminium profiel. Dankzij de robuuste constructie en nylonwielen vormt hij een betrouwbaar onderdeel dat jarenlang een comfortabele en storingsvrije werking van de poort garandeert. De ideale oplossing voor installatiebedrijven die schuifpoorten plaatsen in industriële en logistieke gebouwen alsook op privéterreinen.
