Kozza KE 120 – U-profiel voor volledig glazen balustrades 5000 mm, zijdelingse bevestiging
product unavailable
toevoegen aan verlanglijst
Beschrijving

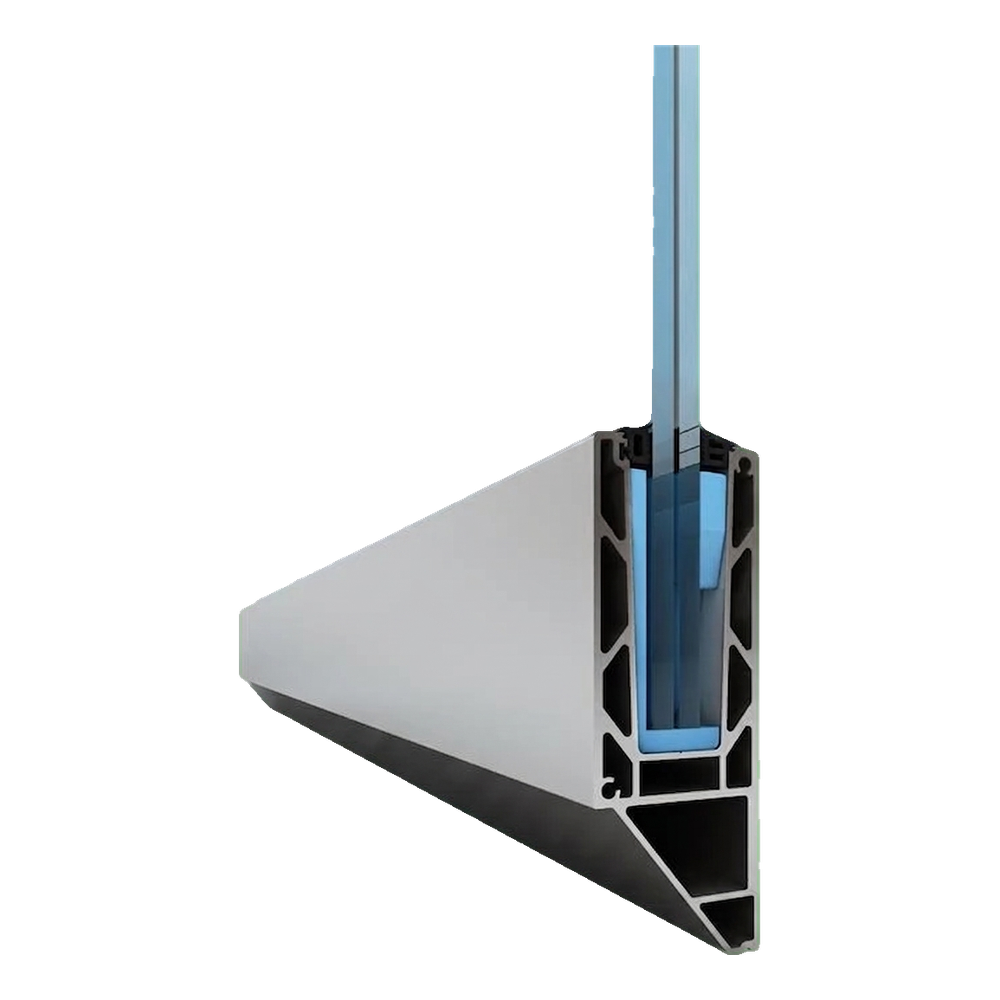

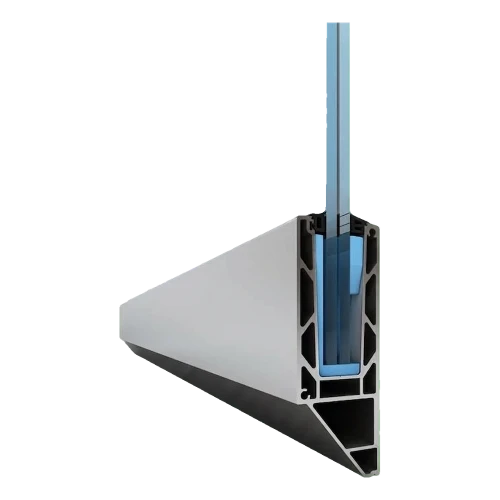

Kozza KE 120 – aluminium U-profiel voor volledig glazen balustrades 5000 mm, zijdelingse bevestiging

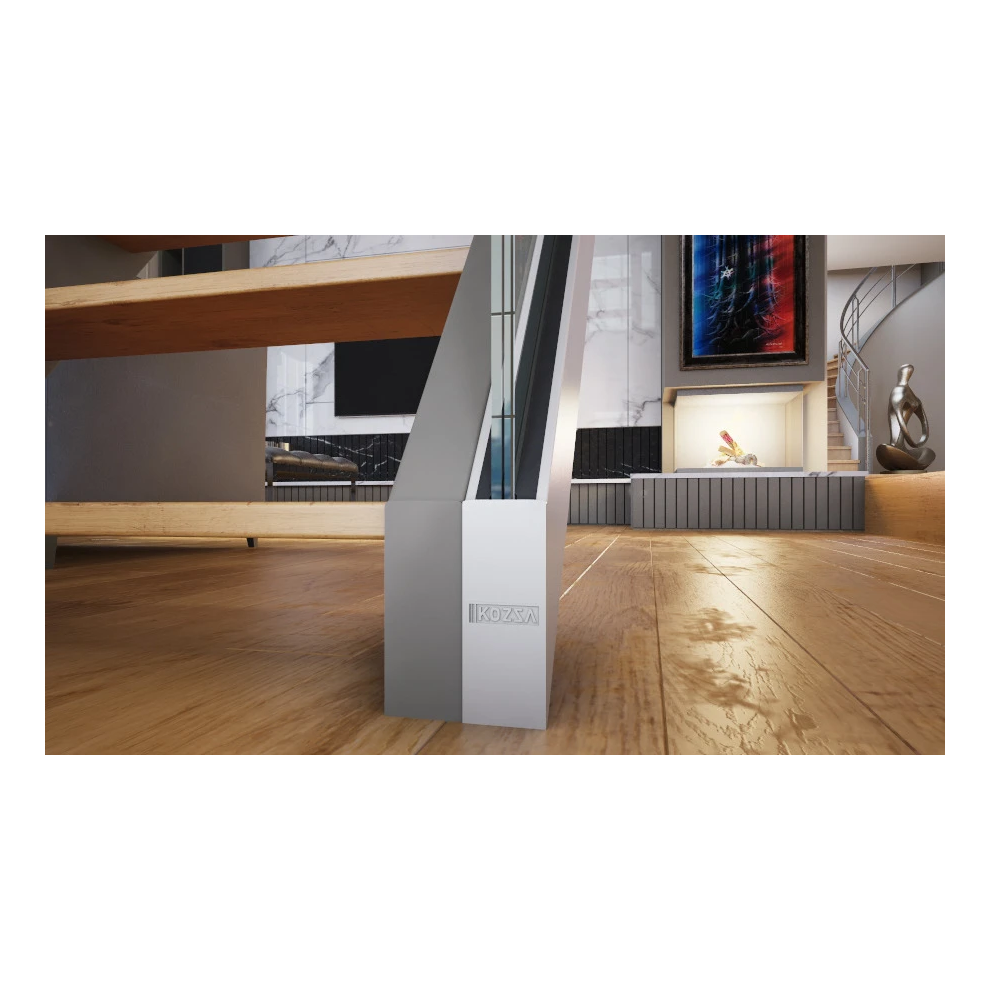

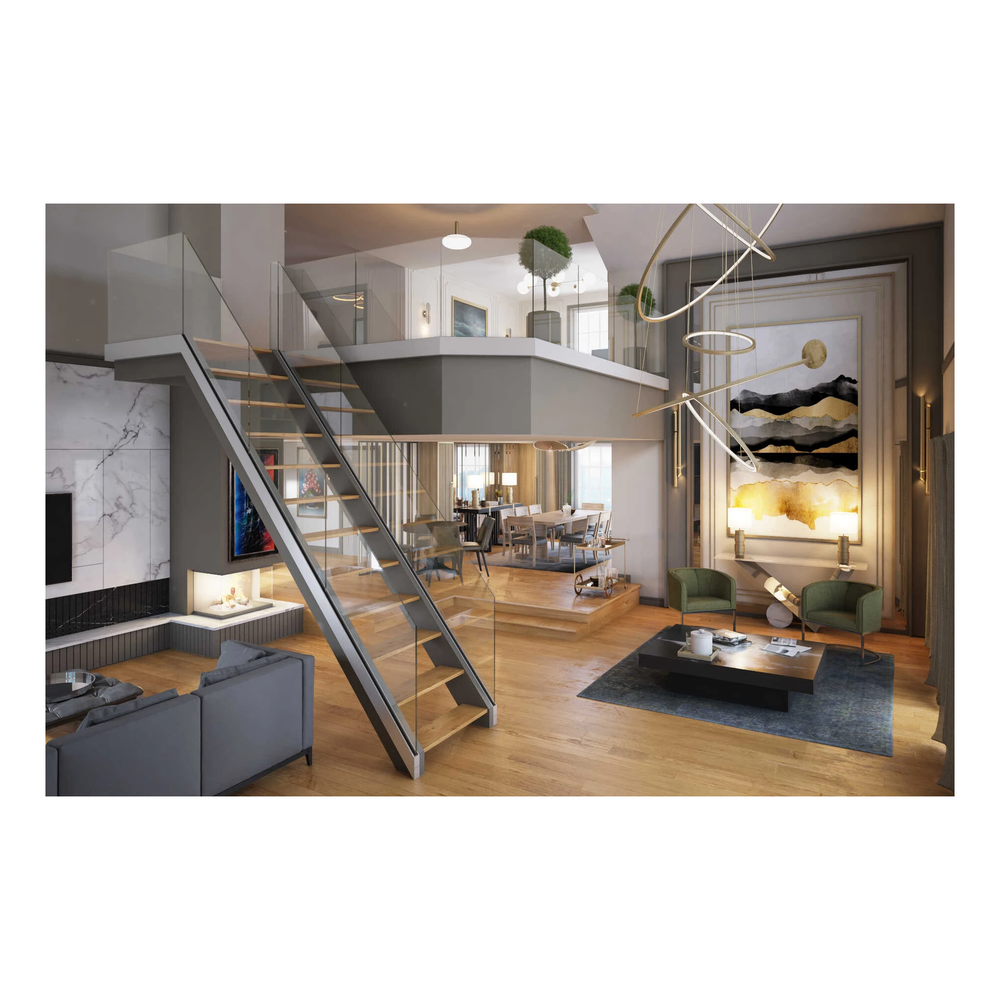

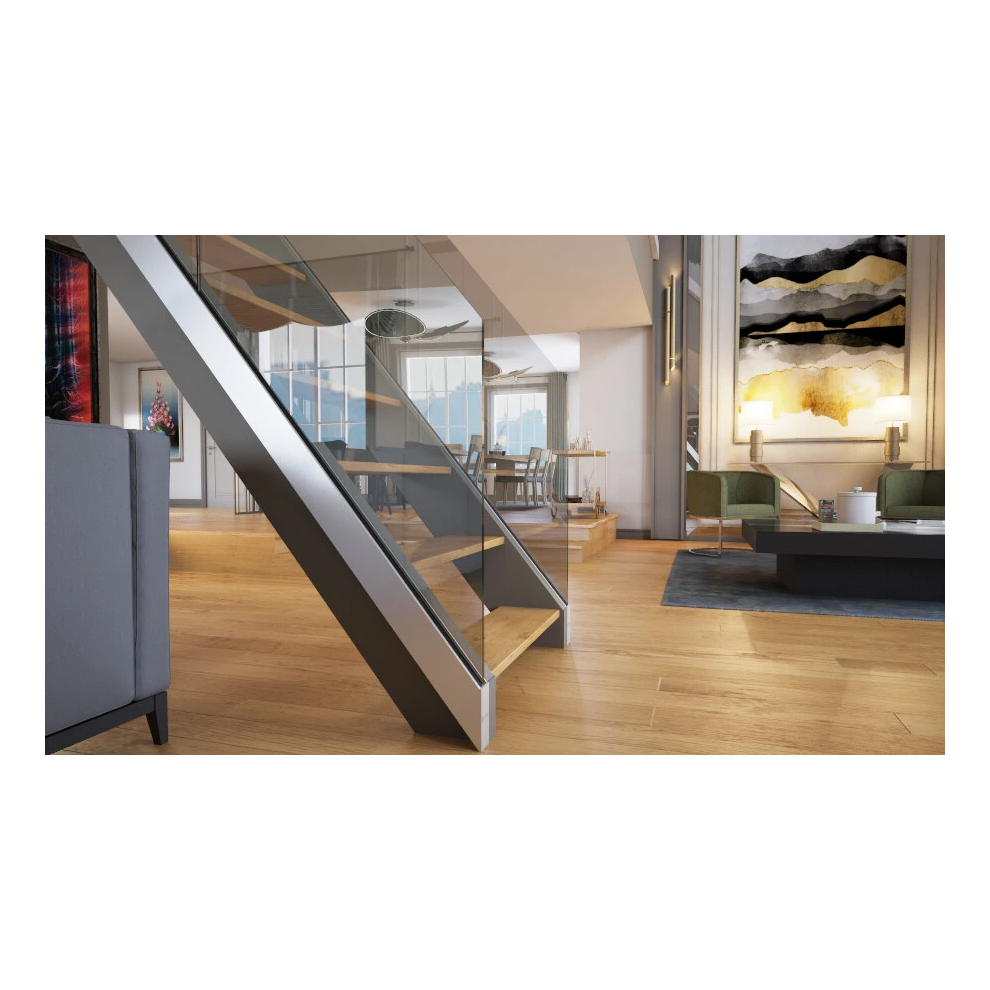

Het kamerprofiel U voor volledig glazen balustrades Kozza KE 120 is een professionele oplossing voor zijdelingse montage van glaspanelen, ontworpen in samenwerking met architecten. Dankzij het platte systeem met matte anodisering zorgt het profiel voor een minimalistische, elegante uitstraling die perfect past bij zowel woonruimtes (trappen, mezzanines, terrassen) als commerciële objecten — hotels, kantoorgebouwen of winkelcentra.

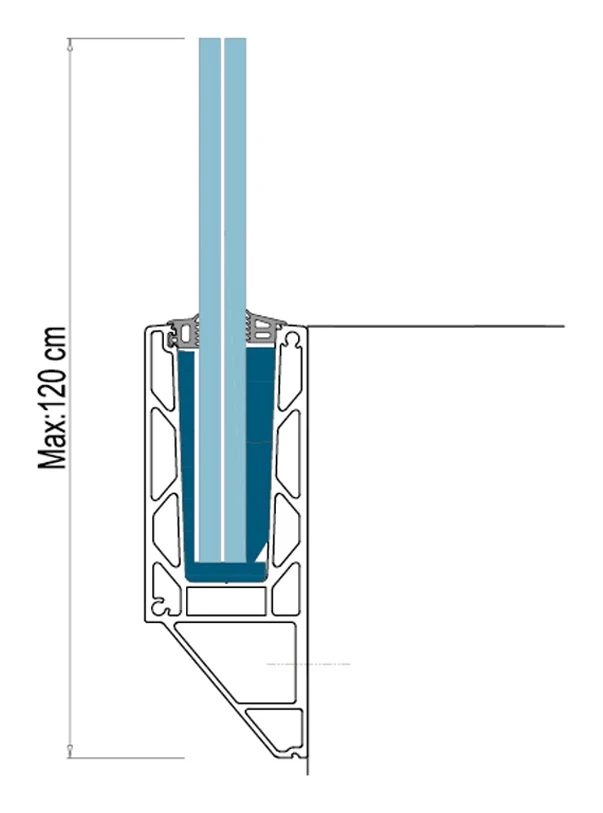

Het KE 120 profiel met een lengte van 5000 mm ondersteunt een breed scala aan glasdiktes — van 12 mm tot 21,52 mm — waardoor zowel enkele gehard glas panelen als meerlaags gelamineerd glas (VSG/ESG) kunnen worden gebruikt. De maximale hoogte van het glaspaneel bedraagt 120 cm, waardoor het systeem geschikt is voor de meeste standaard balustrade toepassingen.
Belangrijkste kenmerken van het profiel
- Serie: KE 120
- Type profiel: U-kamer voor volledig glazen balustrades
- Bevestiging: zijdelings (aan muur of draagconstructie)
- Systeem: plat
- Afwerking: matte anodisering
- Materiaal: aluminium legering EN AW 6063
- Glasdikte bereik: 12–21,52 mm
- Maximale glashoogte: 120 cm
- Profiel lengte: 5000 mm
- Gewicht: 28 kg
Universaliteit van glasdikte is een van de grootste voordelen van het KE 120 profiel. Het systeem ondersteunt drie bereiken: 12–13,52 mm, 16–17,52 mm en 20–21,52 mm. Aanpassing gebeurt door middel van toegewijde afstandsstukken die het glaspaneel precies centreren en stabiliseren in de profielkamer. Hierdoor dekt één profieltype de behoeften van verschillende projecten — van lichte binnenbalustrades tot stevige buitenbalustrades met dik gelamineerd glas.

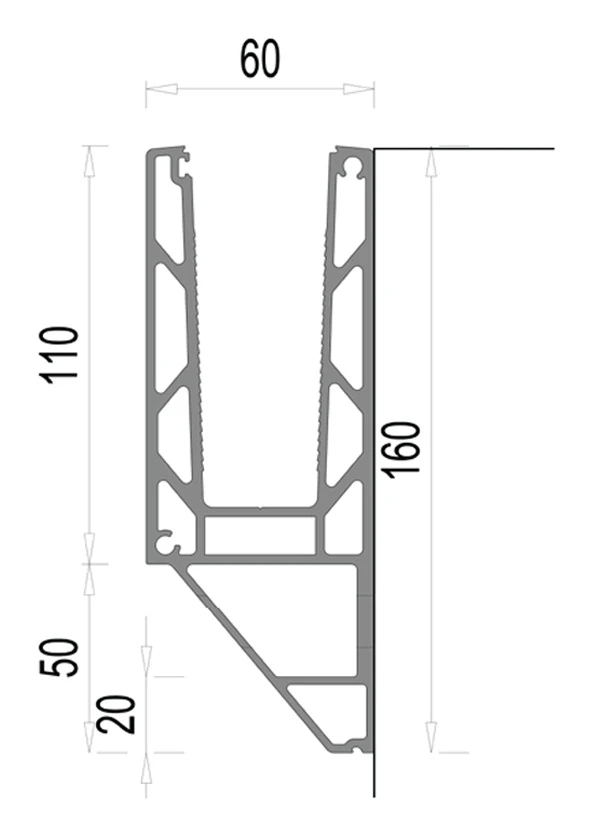

Afmetingen van de profieldoorsnede
- Totale profiel hoogte: 160 mm
- Hoogte voorwand (glasgroef): 110 mm
- Hoogte onderste steundeel: 50 mm
- Hoogte onderste voorrand: 20 mm
- Profiel breedte (bovenkant): 60 mm

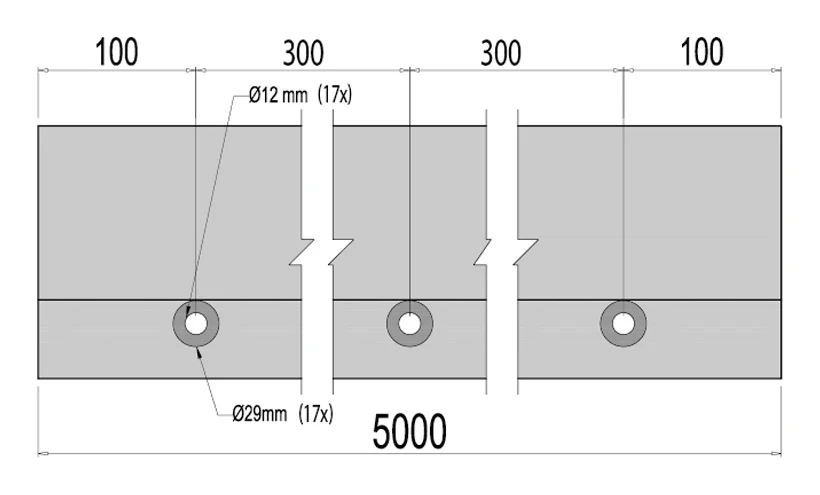

Schema bevestigingsgaten
Het profiel heeft fabrieksmatig uitgevoerde 17 bevestigingsgaten die gelijkmatig verdeeld zijn over de volledige lengte van 5000 mm. De gatafstand bedraagt 300 mm, en de afstand van de profielrand tot de as van het eerste en laatste gat — 100 mm. Elk gat heeft een diameter van Ø12 mm met verdieping Ø29 mm, wat montage met schroeven met conische kop mogelijk maakt. De precieze gatverdeling versnelt de installatie aanzienlijk — er hoeft niet ter plaatse geboord te worden.

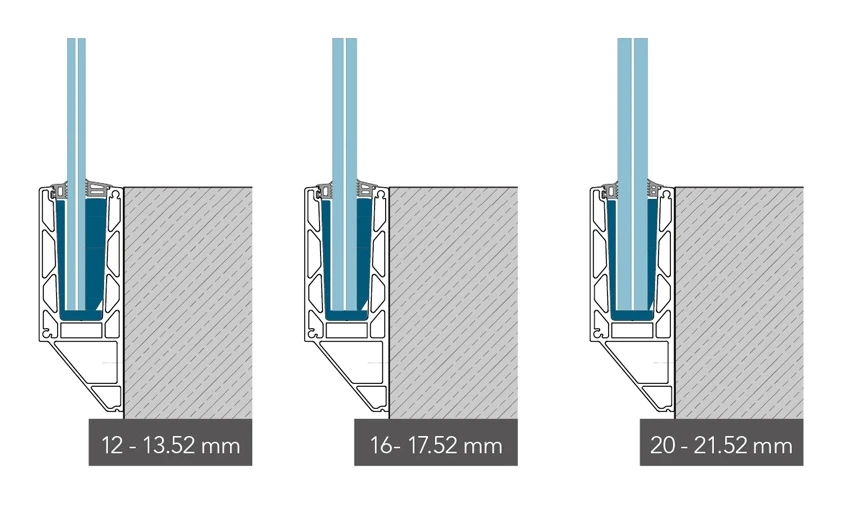

Glasdikte varianten
Het KE 120 profiel is compatibel met drie glasdikte bereiken. De keuze van het juiste afstandsstuk maakt snelle aanpassing aan een specifiek project mogelijk — zonder de noodzaak om een ander profiel te bestellen.
Sterkte en weerstand tegen belastingen
Het KE 120 profiel is getest op wind- en impactbelastingen. Voor glas met dikte 10+10+1,52 mm en hoogte 1,0 m bedraagt de maximale windbelasting 2,10 kN/m², en de maximale impactkracht — 1,00 kN/m. Verplaatsingsresultaten worden gegeven voor een profiel met basislente van 1 m bij horizontale belasting onder 500 kg (5000 N), van de basis tot het hoogste punt van het profiel.
Belastingstabel voor KE serie
| KE Serie | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas h. 1,0 m | Glas h. 1,2 m | Glas h. 1,0 m | Glas h. 1,2 m | Glas h. 1,0 m | Glas h. 1,2 m | |||||||
| Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | |
| KE 100 | 2,45 | 0,85 | ||||||||||
