Kozza KE 105 – aluminium L-profiel voor volledig glazen balustrades 5000 mm zwart
product unavailable
toevoegen aan verlanglijst
Beschrijving

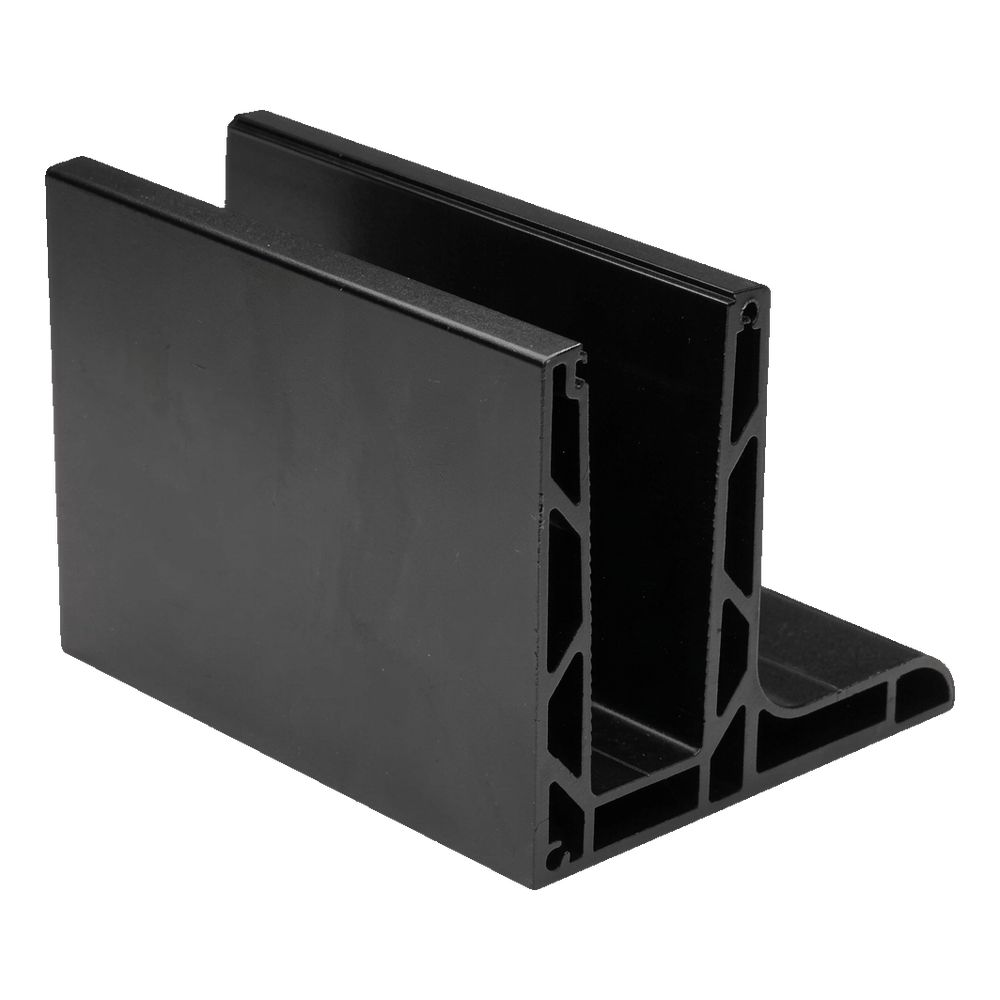

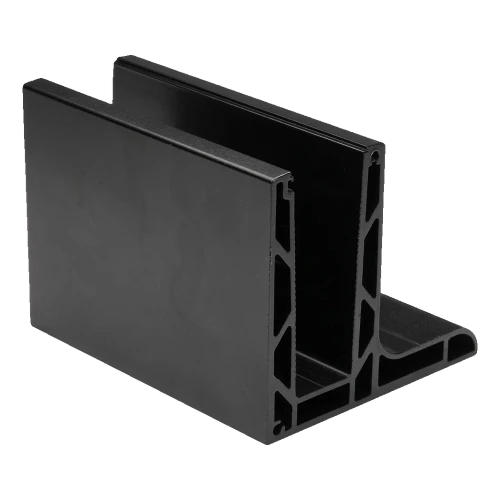

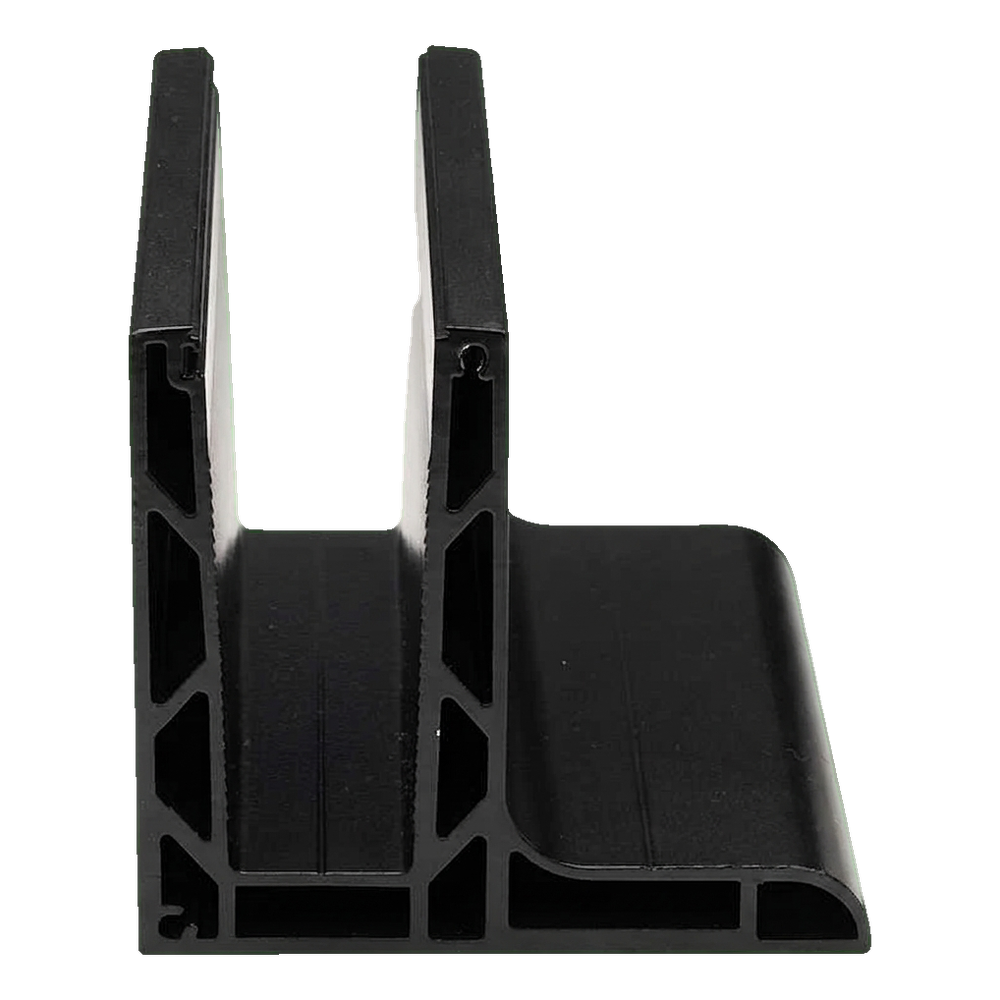

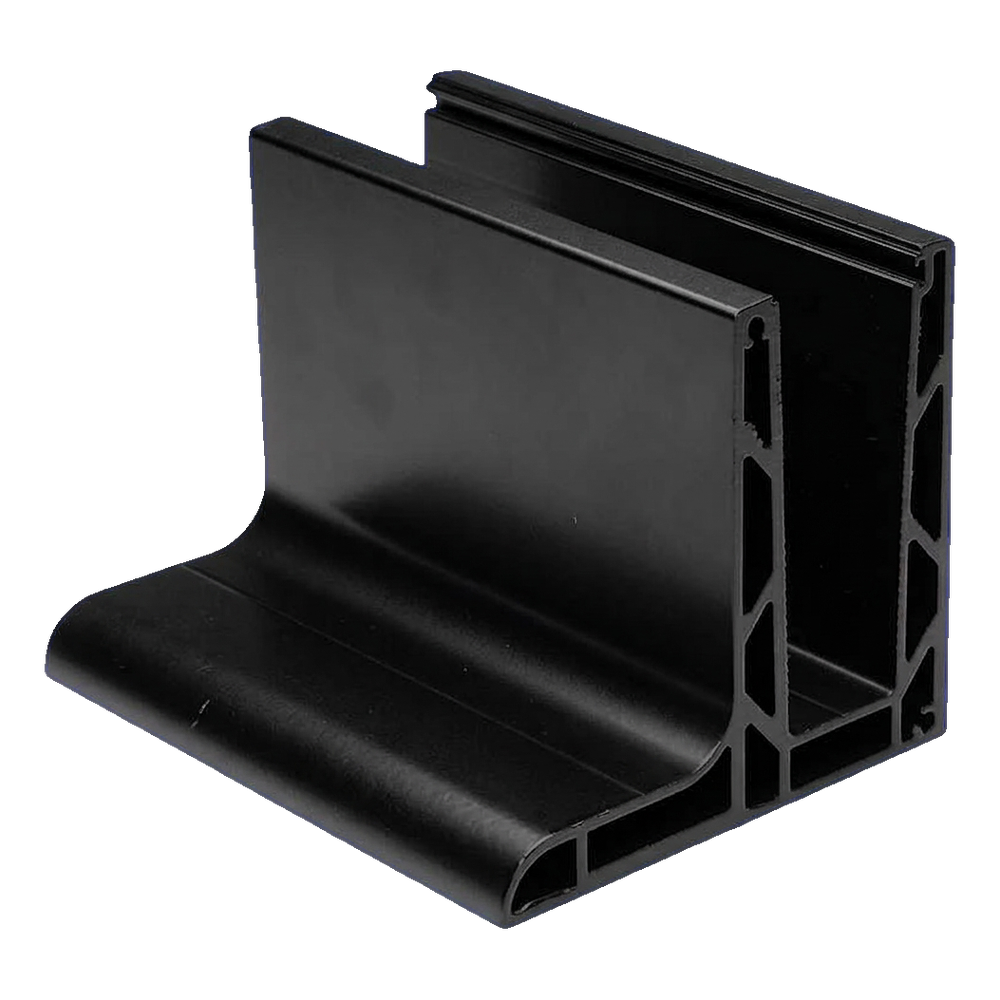

Kozza KE 105 – aluminium L-profiel voor volledig glazen balustrades 5000 mm, zwart
L-vormig kamerprofiel uit de serie Kozza KE 105 is een professionele oplossing voor de montage van volledig glazen balustrades, ontworpen voor longitudinale bevestiging van bovenaf. Dankzij het vlakke systeem integreert het profiel perfect met moderne architectuur — geschikt voor zowel residentiële objecten als commerciële ruimtes: hotels, winkelcentra of kantoorgebouwen.
Belangrijkste voordelen voor de installateur
- Universeel glasdiktebereik — het profiel accepteert glasplaten met een dikte van 12 tot 21,52 mm, waardoor de noodzaak voor het opslaan van verschillende profielvarianten wegvalt
- Longitudinale bevestiging van bovenaf — snelle en handige montage, ideaal bij afgewerkte vloeren en voltooide plafonds
- Vlak systeem — minimalistische uitstraling zonder uitstekende elementen, conform huidige architectuurtrends
- Kant-en-klare montagegaten — 17 gaten verdeeld over 300 mm met verdieping maken onmiddellijke verankering mogelijk zonder extra boren
- Zwarte kleur — elegante, geanodiseerde afwerking passend bij donkere kozijnen en moderne interieurs

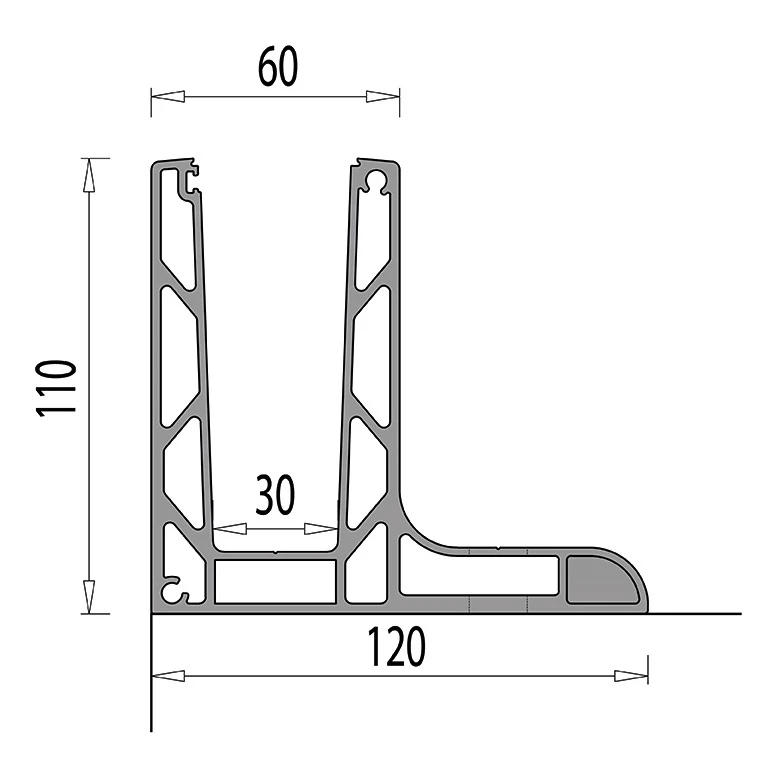

Afmetingen en parameters van het profiel
- Profiellengte: 5000 mm
- Hoogte (H): 110 mm
- Breedte basis (W): 120 mm
- Breedte bovendeel – glasgroef: 60 mm
- Interne breedte groefbodem: 30 mm
- Glasdiktebereik: 12–21,52 mm
- Materiaal: aluminium EN AW 6063
- Systeem: vlak
- Bevestiging: longitudinaal van bovenaf
- Kleur: zwart
- Gewicht: 30 kg

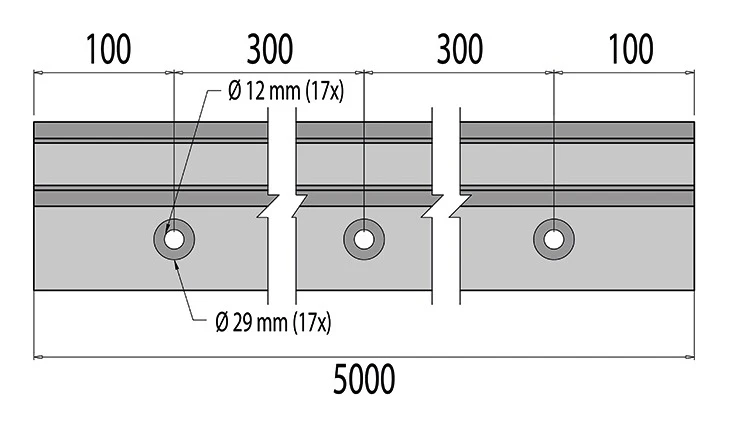

Verdeling montagegaten
- Aantal gaten: 17 st.
- Diameter doorlopend gat: Ø 12 mm
- Diameter verdieping: Ø 29 mm
- Hartafstand tussen gaten: 300 mm
- Afstand eerste/laatste gat tot rand: 100 mm

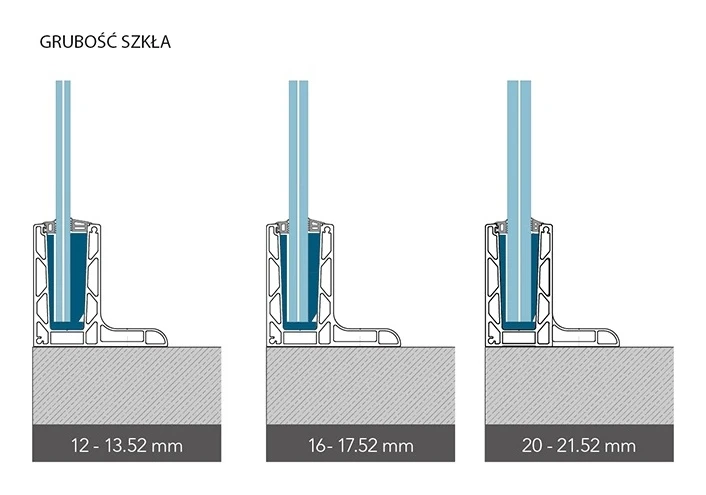

Compatibiliteit met glas
Profiel KE 105 werkt samen met drie diktegebieden van gehard en gelamineerd glas. Dankzij het bevestigingssysteem GLASSMOVE passen de afdichtingen binnen het profiel zich aan de specifieke glasplaatdikte aan, wat stabiele en veilige plaatsing garandeert:
- Glas 12–13,52 mm
- Glas 16–17,52 mm
- Glas 20–21,52 mm

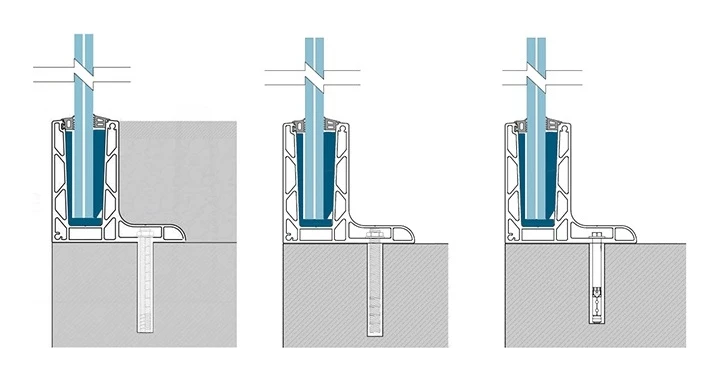

Verankeringswijze
Het profiel kan mechanisch aan de ondergrond verankerd worden met behulp van ankers — in bovenstaande tekeningen zijn drie typische plaatsingsvarianten weergegeven afhankelijk van de dekvloerdikte en het type ondergrond. De verdiepingen van de montagegaten (Ø 29 mm) maken het mogelijk de schroefkop onder het profieloppervlak te verbergen.

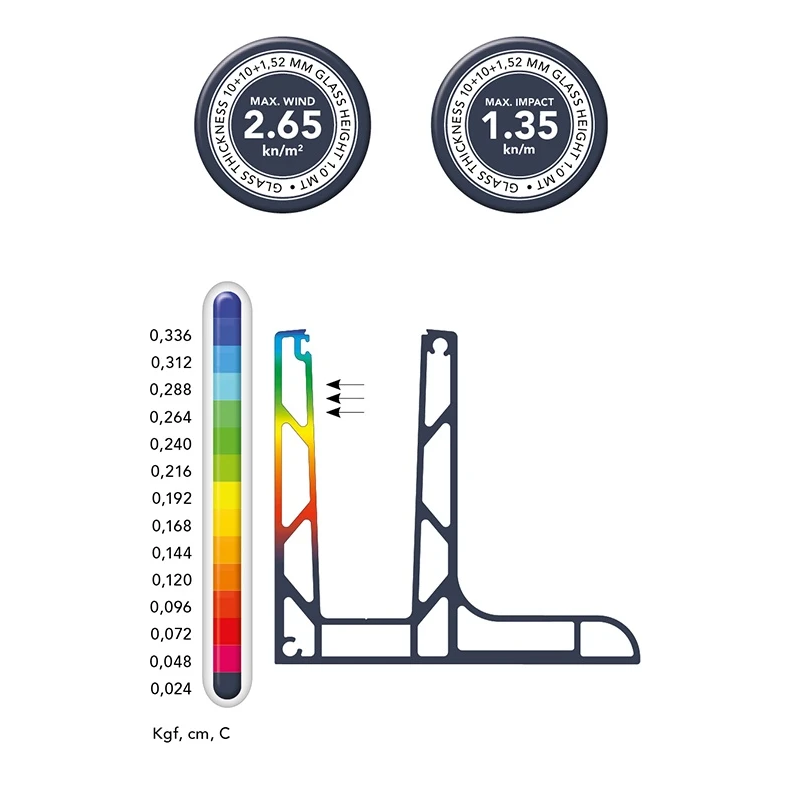

Sterkte en verplaatsingsanalyse
Het profiel werd onderworpen aan een eindige-elementenanalyse (FEM). Verplaatsingsresultaten zijn gegeven voor een profiel met basislengte 1,0 m bij horizontale belasting onder 500 kg (5000 N), gemeten van basis tot hoogste punt van het profiel. Voor glas met dikte 10+10+1,52 mm en hoogte 1,0 m werd verkregen:
- Maximale windbelasting: 2,65 kN/m²
- Maximale impactbelasting: 1,35 kN/m
Sterktentabel serie KE
Onderstaande tabel toont de maximale waarden van wind- en impactbelastingen voor drie modellen uit de KE-serie afhankelijk van dikte en hoogte van de glasplaat:
| Serie KE | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas hoogte 1,0 m | Glas hoogte 1,2 m | Glas hoogte 1,0 m | Glas hoogte 1,2 m | Glas hoogte 1,0 m | Glas hoogte 1,2 m | |||||||
| Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | |
