Kozza KE 105 – L-type aluminium profiel voor volledig glazen balustrades 5000 mm

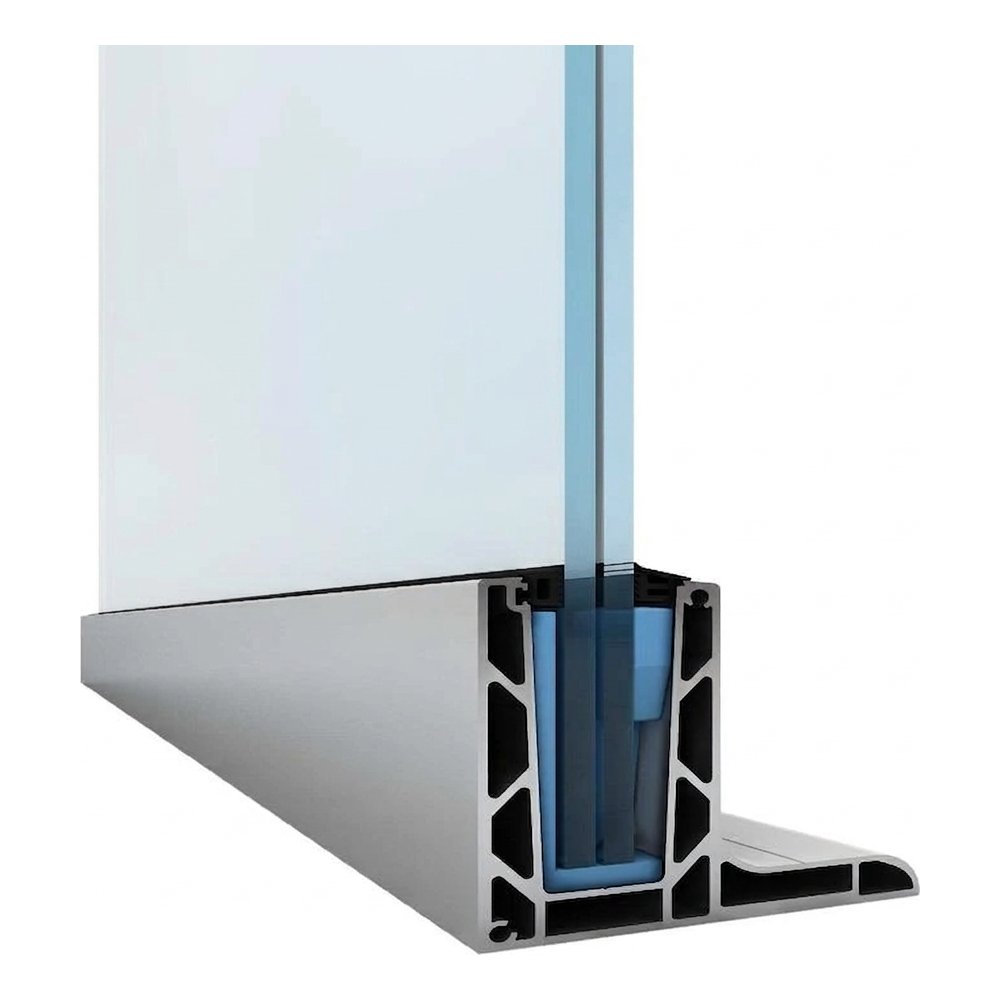

Kozza KE 105 is een aluminium L-profiel met kamers, ontworpen voor de bouw van volledig glazen balustrades. Het werd ontwikkeld volgens de vereisten van architecten en presteert uitstekend in zowel woonruimtes als grote commerciële objecten — hotels, winkelcentra of kantoorgebouwen. Dankzij de longitudinale bevestiging van bovenaf wordt het profiel direct gemonteerd op de rand van de vloerplaat of attiek, waardoor een minimalistische, bijna onzichtbare bevestigingslijn voor het glas ontstaat.

Het vlakke systeem in combinatie met mat anodiseren garandeert een moderne, ingetogen esthetiek — het profiel domineert visueel niet en het glaspaneel wordt het hoofdelement van de balustrade. Het universele glasdiktebereik van 12 tot 21,52 mm maakt het mogelijk om glaspanelen flexibel aan te passen aan de statische en ontwerpvereisten van elk project.

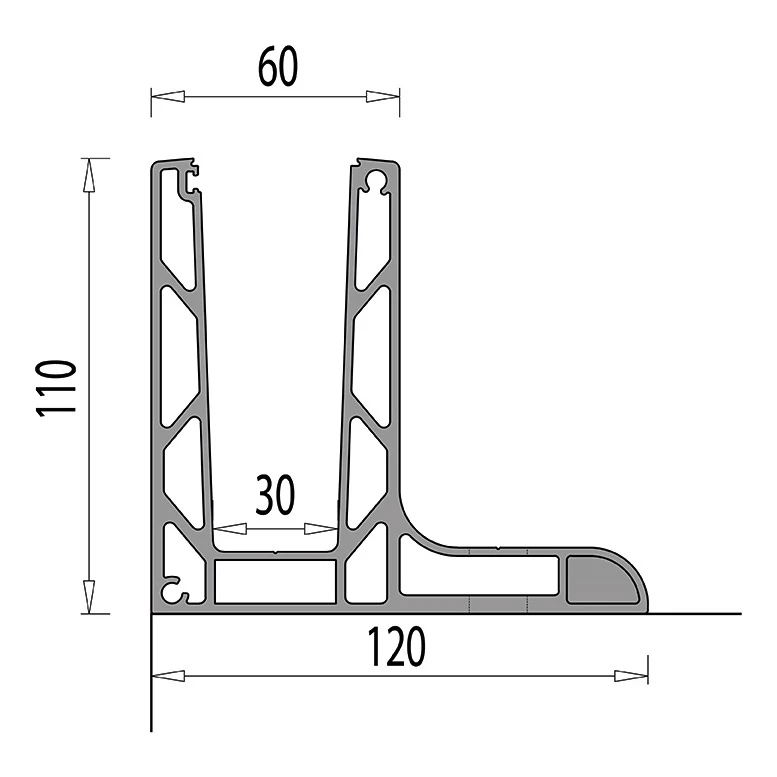

Technische parameters van het profiel

Montagegaten

Het profiel heeft 17 montagegaten verdeeld over de volledige lengte. De doorlopende gaten hebben een diameter van Ø 12 mm en de verdiepingen — Ø 29 mm. De hartafstand tussen gaten bedraagt 300 mm, met een randafstand van 100 mm vanaf elk einde van het profiel. Deze configuratie zorgt voor gelijkmatige verdeling van belastingen en snelle montage met mechanische of chemische ankers.

Compatibiliteit met glas

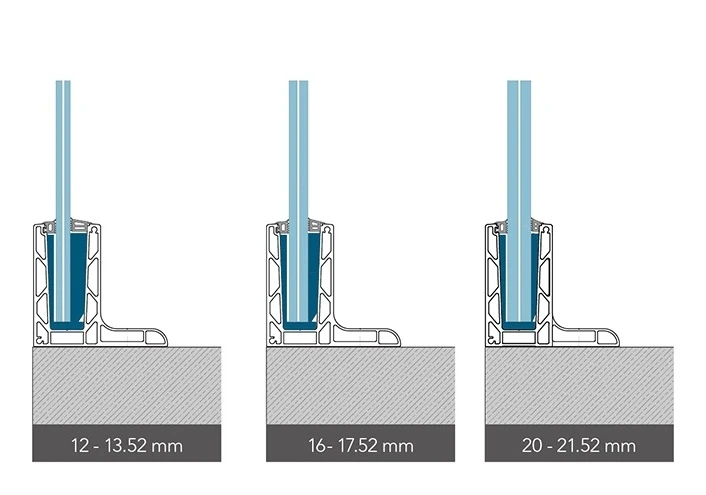

Profiel KE 105 werkt samen met drie glasdiktebereiken, waardoor aanpassing mogelijk is aan verschillende statische en ontwerpvereisten:

Bevestigingsmethoden

Systeem Kozza KE 105 biedt flexibiliteit in de keuze van bevestigingsmethode. Afhankelijk van de ondergrond en constructieve vereisten kan het profiel worden bevestigd met verschillende types ankers — mechanisch of chemisch. De illustratie toont drie varianten voor plaatsing van het profiel in beton, waardoor de installateur de optimale oplossing kan kiezen voor het gegeven type constructie.

Sterkte tegen belastingen — testresultaten

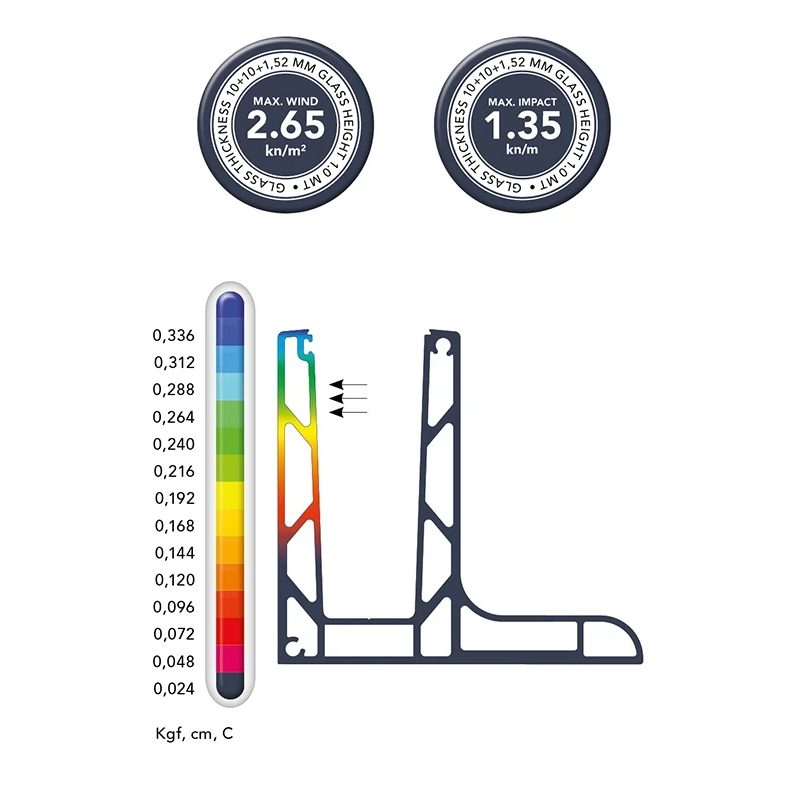

Profiel KE 105 met gelaagd glas 10+10+1,52 mm met een hoogte van 1,0 m behaalt een maximale windbelasting van 2,65 kN/m² en een maximale impactbestendigheid van 1,35 kN/m. Numerieke analyse (FEM) bevestigt minimale verplaatsingswaarden zelfs bij extreme horizontale belastingen onder 500 kg (5000 N) per meter lengte van de profielbasis.

Maximale belastingen van KE-serie afhankelijk van glasdikte en -hoogte
