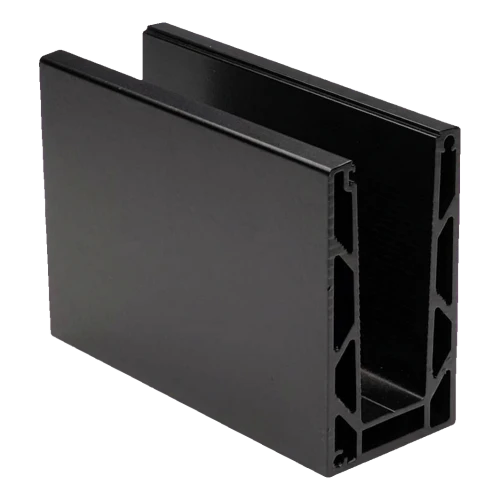

Kozza KE 100 – U-profiel voor volledig glazen balustrades 5000 mm zwart, bevestiging van bovenaf
product unavailable
toevoegen aan verlanglijst
Beschrijving

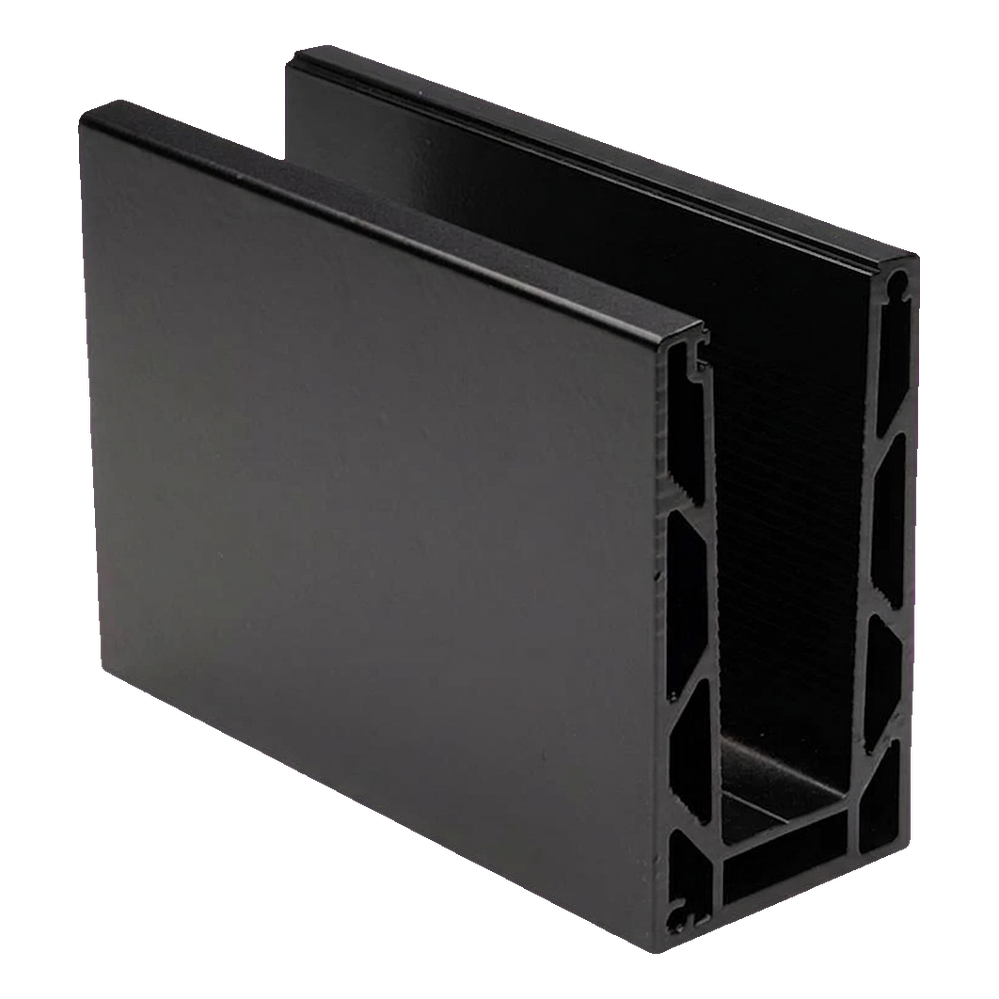

Kozza KE 100 – aluminium U-profiel voor volledig glazen balustrades 5000 mm zwart
Kamerprofiel van het U-type voor volledig glazen balustrades uit de Kozza KE 100 serie is een oplossing ontworpen volgens de eisen van architecten en bestemd voor professionele realisaties — van woonruimtes tot commerciële objecten, zoals hotels en winkelcentra. Gemonteerd van bovenaf (vlak systeem), zorgt het voor een esthetische en veilige manier om gehard glas met een dikte van 12 tot 21,52 mm te plaatsen zonder zichtbare bevestigingselementen.
Het profiel met een lengte van 5000 mm wordt geleverd met fabrieksmatig uitgevoerde 17 montagegaten (Ø 12 mm met verzonken deel Ø 29 mm), geplaatst elke 300 mm — wat de montage op de bouwplaats aanzienlijk versnelt. De zwarte kleur van de poedercoating geeft de balustrade een modern, minimalistisch karakter, perfect passend bij donkere raamkozijnen en afwerkelementen van interieurs.

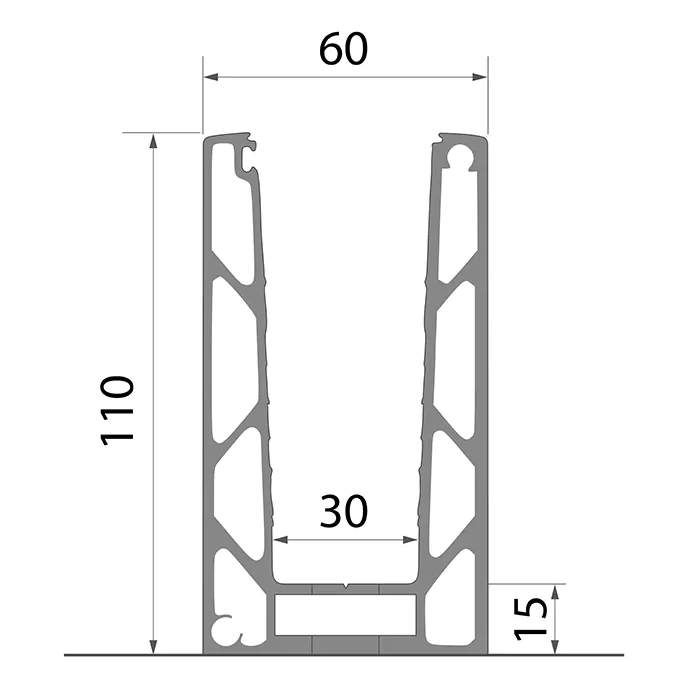

Technische parameters van het profiel
- Serie: KE 100
- Profiellengte: 5000 mm
- Buitenbreedte: 60 mm
- Hoogte: 110 mm
- Breedte interne kanaal: 30 mm
- Basishoogte: 15 mm
- Glasdiktebereik: 12–21,52 mm
- Maximale glashoogte: 120 cm
- Montagesysteem: vlak, bevestiging van bovenaf
- Materiaal: aluminium EN AW 6063
- Kleur: zwart (poedergecoat)
- Gewicht: 23 kg
- EAN: 5903313208277

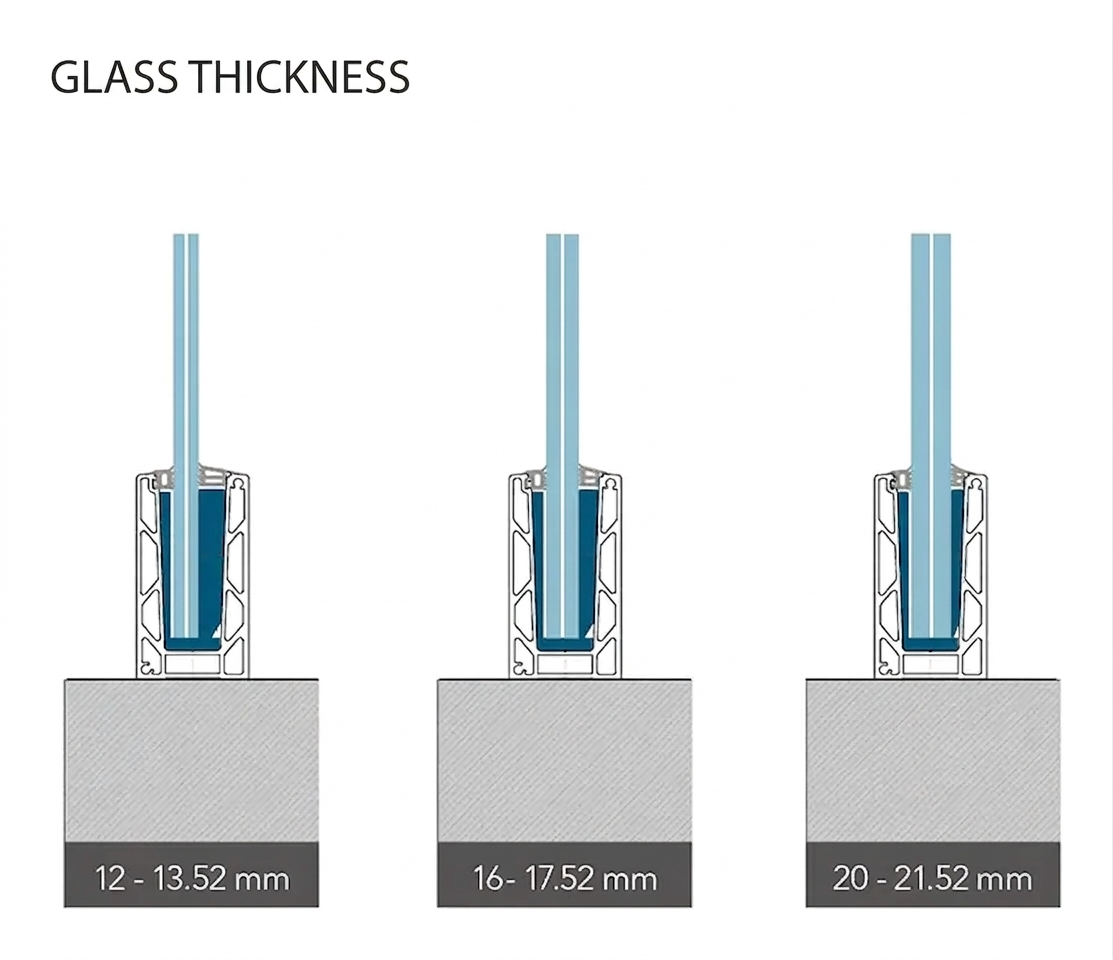

Compatibiliteit met glasdiktes
Het KE 100 profiel ondersteunt drie bereiken van glasplaatdiktes, waardoor de oplossing kan worden aangepast aan projecteisen en geldende veiligheidsnormen:
- Glas 12–13,52 mm — standaard geharde en gelamineerde VSG platen
- Glas 16–17,52 mm — gelamineerde platen met verhoogde sterkte
- Glas 20–21,52 mm — dikke gelamineerde platen voor toepassingen met hoge belastingen

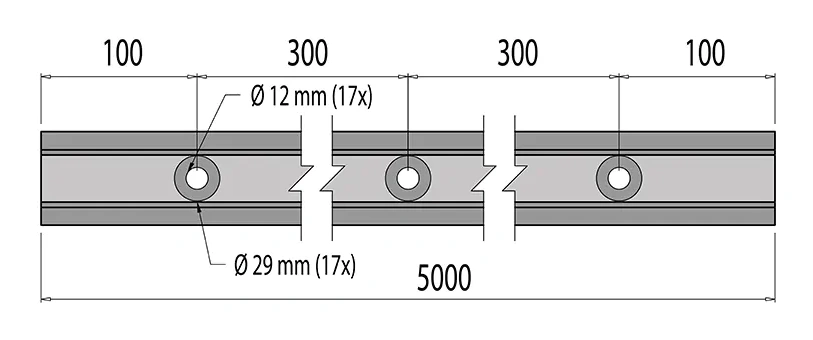

Afmetingen en plaatsing van montagegaten
Het profiel heeft 17 doorgaande gaten met een diameter van Ø 12 mm met verzinkingen Ø 29 mm, waardoor de schroefkop kan worden verborgen. De gaten zijn symmetrisch geplaatst langs de as van het profiel:
- Afstand van rand tot eerste gat: 100 mm
- Tussenafstand tussen gaten: 300 mm
- Afstand van laatste gat tot rand: 100 mm
- Totale profiellengte: 5000 mm
Verankeringsmethode en montage
Het profiel wordt van bovenaf gemonteerd aan het oppervlak van de ondergrond (bijv. plafond, attiek, balkonrand). Verankering wordt gerealiseerd met schroeven door fabrieksmatig voorbereide gaten met verzinkingen. Het uitstekende deel van het profiel (20 mm onder de basis) wordt geplaatst in de voorbereide ondergrond, wat een stabiele en duurzame verbinding garandeert.

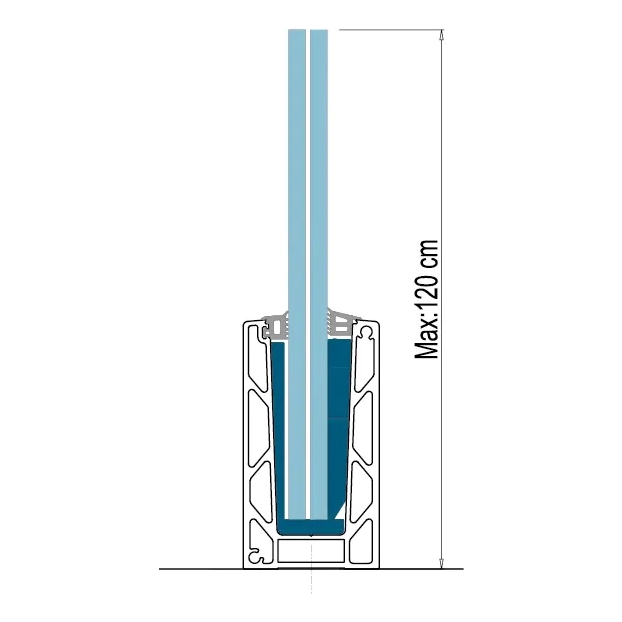

Maximale glashoogte
Het KE 100 profiel maakt montage van glasplaten met een maximale hoogte van 120 cm (1,2 m) mogelijk. Bij deze hoogte behoudt het profiel volledige draagkracht en stabiliteit, wat wordt bevestigd door de testresultaten voor wind- en stootbelastingen voor verschillende glasdiktes.

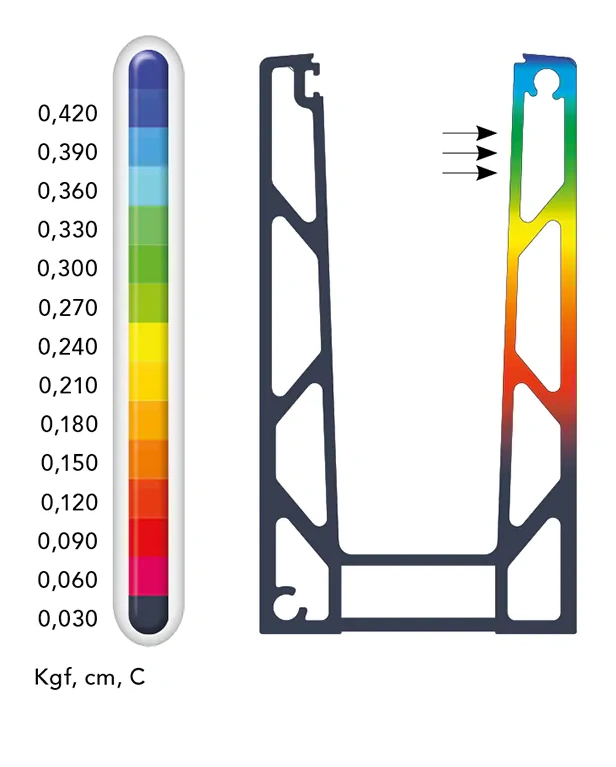

Sterkte-analyse van het profiel
De resultaten van de vervormingsanalyse uitgevoerd met de eindige elementenmethode (FEM) bevestigen de hoge stijfheid van de constructie. Simulatie uitgevoerd voor een profiel met basislengte 1 m, bij horizontale belasting onder 500 kg (5000 N), van basis tot hoogste punt van het profiel. Maximale verplaatsing aan de bovenkant van het profiel valt binnen de toegestane grenzen (schaal waarden van 0,030 tot 0,420 Kgf, cm, C), wat veilig gebruik van de balustrade garandeert.
Maximale wind- en stootbelastingen — KE serie
| KE Serie | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas hoogte 1,0 m | Glas hoogte 1,2 m | Glas hoogte 1,0 m | Glas hoogte 1,2 m | Glas hoogte 1,0 m | Glas hoogte 1,2 m | |||||||
| Max. wind (kN/m²) | Max. stoot (kN/m) | Max. wind (kN/m²) | Max. stoot (kN/m) | Max. wind (kN/m²) | Max. stoot (kN/m) | Max. wind (kN/m²) | Max. stoot (kN/m) | Max. wind (kN/m²) | Max. stoot (kN/m) | Max. wind (kN/m²) | ||
