Kozza KE 100 – U-profiel voor volledig glazen balustrades 5000 mm donkergrijs
product unavailable
toevoegen aan verlanglijst
Beschrijving

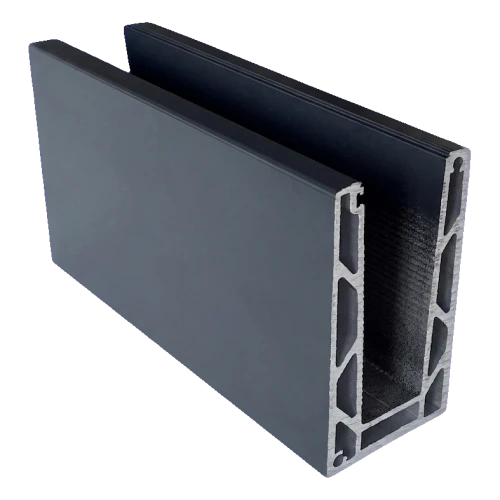

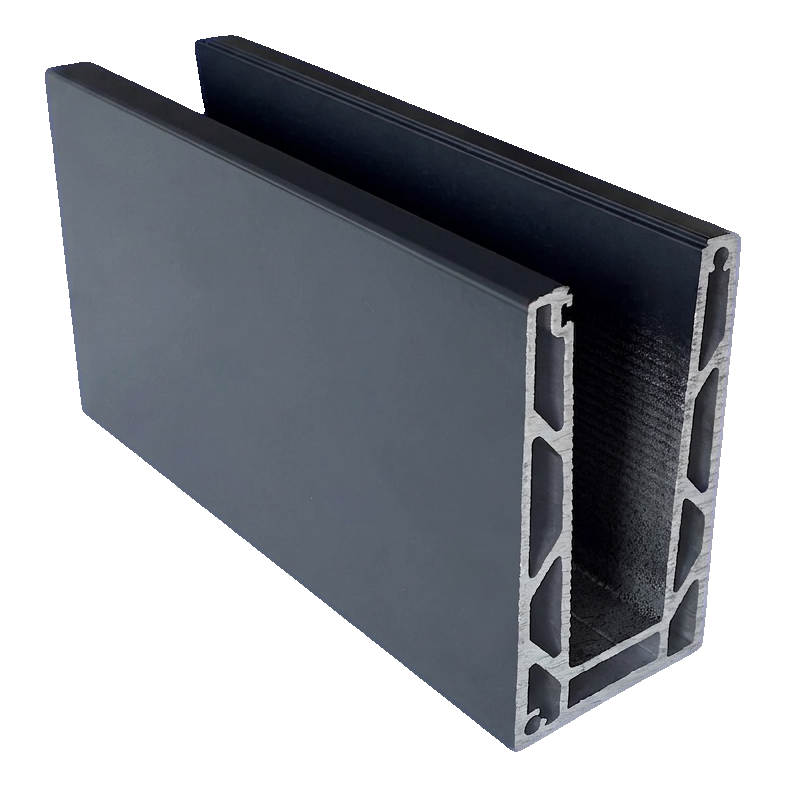

Kozza KE 100 – aluminium U-profiel voor volledig glazen balustrades 5000 mm donkergrijs
Kamerprofiel van type U uit de serie Kozza KE 100 is een professionele oplossing voor de montage van volledig glazen balustrades met bevestiging van bovenaf. Uitgevoerd in hoogwaardig aluminium EN AW 6063, zorgt het voor een stabiele en veilige verankering van glas met een dikte van 12 tot 21,52 mm — zonder de noodzaak om bijkomende maskeerprofielen te gebruiken. Het platte systeem, ontwikkeld in samenwerking met architecten en uitvoerders, combineert de esthetiek van een minimalistische afwerking met een hoge weerstand tegen belastingen.
Het profiel in donkergrijze kleur past perfect bij de moderne architectuur van residentiële, hotel- en kantoorgebouwen. Dankzij het GLASSMOVE systeem verloopt de montage vlot en vereist geen gespecialiseerde gereedschappen, wat de uitvoeringstijd op de bouwplaats aanzienlijk verkort.
Technische specificatie
- Serie: Kozza KE 100
- Materiaal: aluminium EN AW 6063
- Systeem: plat, bevestiging van bovenaf
- Profiellengte: 5000 mm
- Profielbreedte: 60 mm
- Profielhoogte: 110 mm
- Breedte binnenste spleet (voor glas): 30 mm
- Hoogte basis: 15 mm
- Glasdiktebereik: 12 – 21,52 mm
- Maximale glashoogte: 120 cm
- Kleur: donkergrijs (gelakt)
- Gewicht: 23 kg
- EAN: 5903313208109

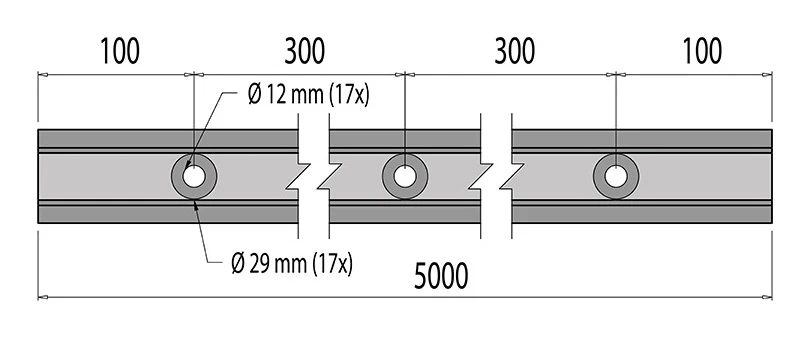

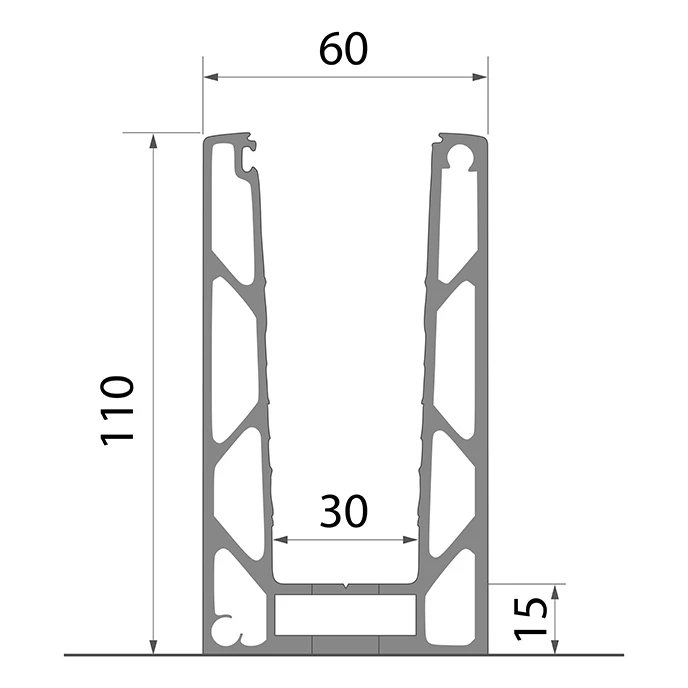

Afmetingen en profielcoupes
Het profiel heeft 17 montagegaten gelijkmatig verdeeld over de volledige lengte van 5000 mm. De doorlopende gaten hebben een diameter van Ø 12 mm met verdiepingen van Ø 29 mm. De hartafstand van de gaten bedraagt 300 mm, en de afstand van de profielrand tot de as van het eerste en laatste gat is 100 mm.
Compatibiliteit met glasdiktes
Profiel KE 100 ondersteunt drie glasdiktebereiken, wat universele toepasbaarheid garandeert:
- 12 – 13,52 mm — gehard enkellaags of gelaamineerd glas
- 16 – 17,52 mm — veiligheidsgelaamineerd glas
- 20 – 21,52 mm — gelaamineerd glas met verhoogde weerstand
De maximaal toegestane hoogte van glasplaten gemonteerd in het profiel bedraagt 120 cm.
Bevestigingsmethode
Het profiel wordt van bovenaf gemonteerd op het voorbereide oppervlak. De bevestigingsdiepte bedraagt 20 mm. Het bevestigingssysteem van bovenaf elimineert de noodzaak van toegang vanaf de zijkant van de constructie, wat de montage op randen van balkons, terrassen en trappen vergemakkelijkt. Het profiel wordt bevestigd met schroeven door 17 fabrieksmatig voorbereide gaten.
Weerstand tegen belastingen en sterkte-analyse
Een profiel met een basislengte van 1 m behoudt bij horizontale belasting tot 500 kg (5000 N·m) hoge stijfheid en minimale verplaatsingen. Analyse met de eindige-elementenmethode (FEM) bevestigt dat maximale verplaatsingswaarden onder windbelasting zich bevinden in het bereik van 0,030 tot 0,420 Kgf/cm — de grootste vervormingen treden op in het bovenste deel van het profiel (bij de klemrand), terwijl de basis praktisch onbeweeglijk blijft.
Maximale wind- en schokbelastingen
De onderstaande tabel toont de toelaatbare belastingswaarden voor de KE-serie afhankelijk van glasdikte en -hoogte:
| Serie KE | Glas 12-13.52 mm | Glas 16-17.52 mm | Glas 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas h. 1.0 m | Glas h. 1.2 m | Glas h. 1.0 m | Glas h. 1.2 m | Glas h. 1.0 m | Glas h. 1.2 m | |||||||
| Max. wind (kN/m²) | Max. schok (kN/m) | Max. wind (kN/m²) | Max. schok (kN/m) | Max. wind (kN/m²) | Max. schok (kN/m) | Max. wind (kN/m²) | Max. schok (kN/m) | Max. wind (kN/m²) | Max. schok (kN/m) | Max. wind (kN/m²) | Max. schok (kN/m) | |
| KE 100 | ||||||||||||
