Hekwerkpaneel verbindingsstuk om aan te schroeven H80 verzinkt
Leave feedback on the product
Hekwerkpaneel verbindingsstuk PSG van gegalvaniseerd staal, hoogte 80 mm. Montageplaat 80x25 mm, dikte 3 mm, arm 30 mm met uitstekend gedeelte 36 mm. Gaten Ø 8,8 mm en langwerpige 30x4 mm en 20x9 mm. Gewicht 0,06 kg. Voor bevestiging van panelen aan palen.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-652
Beschrijving

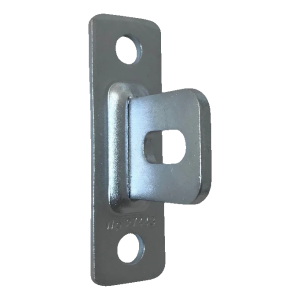

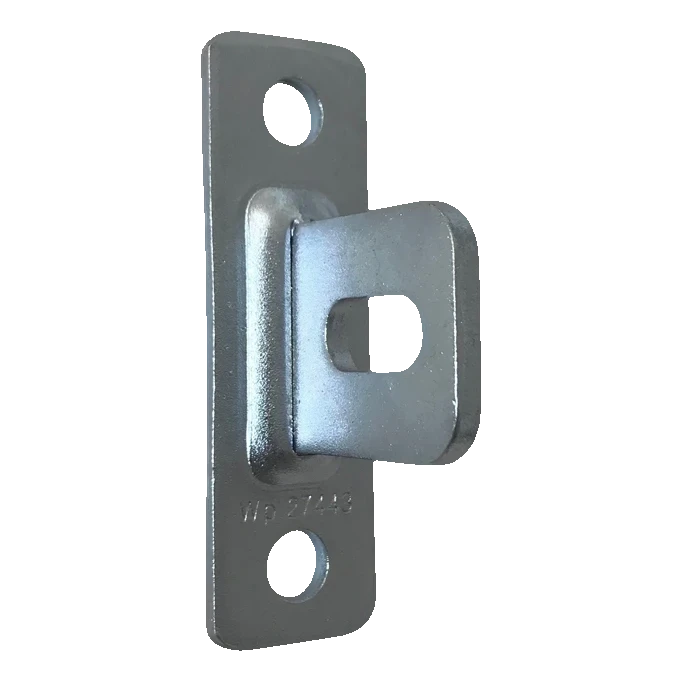

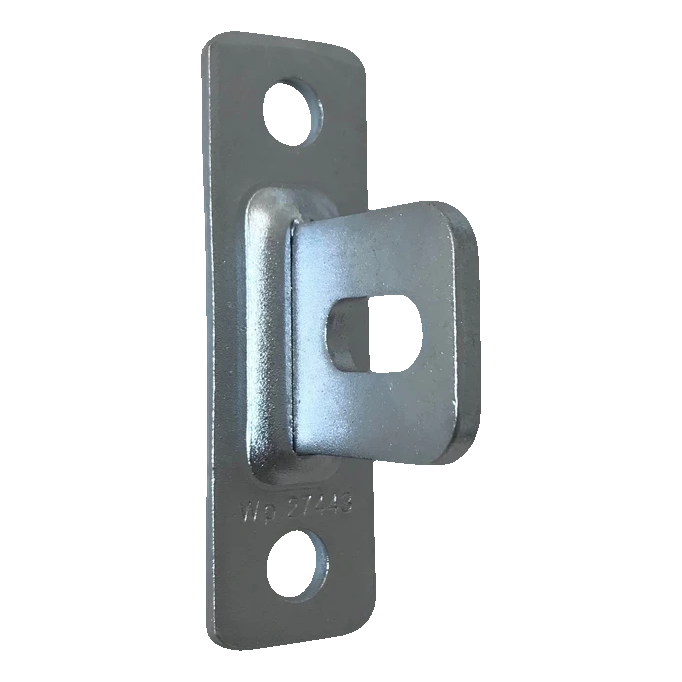

Hekwerkpaneel verbindingsstuk om aan te schroeven, gegalvaniseerd staal 80 mm
Hekwerkpaneel verbindingsstuk om aan te schroeven van het merk PSG is een stevige montage-element voor duurzame verbinding van een hekwerkpaneel met een paal. Gemaakt van gegalvaniseerd staal, zorgt het voor hoge corrosiebestendigheid en jarenlange duurzaamheid in buitenomstandigheden — zonder behoefte aan extra anticorrosiebescherming.
De constructie van het verbindingsstuk bestaat uit een vlakke montageplaat met gaten om aan de paal te schroeven en een loodrecht uitstekende arm (zogenaamde boonvormige connector) met een langwerpig gat waarin de schroef voor paneelbevestiging wordt gestoken. Dankzij de langwerpige (boonvormige) gaten zowel op de plaat als op de arm, krijg je de mogelijkheid van positieregeling van het paneel ten opzichte van de paal — wat de montage aanzienlijk vereenvoudigt en terreinoneffenheden compenseert.
Het verbindingsstuk is een universele oplossing die wordt gebruikt in paneel- en spanveld heksystemen. Het is geschikt voor zowel montage van hekwerken op ronde als rechthoekige palen. Het lage gewicht (60 g) en compacte afmetingen vergemakkelijken transport en opslag van zelfs grote partijen.

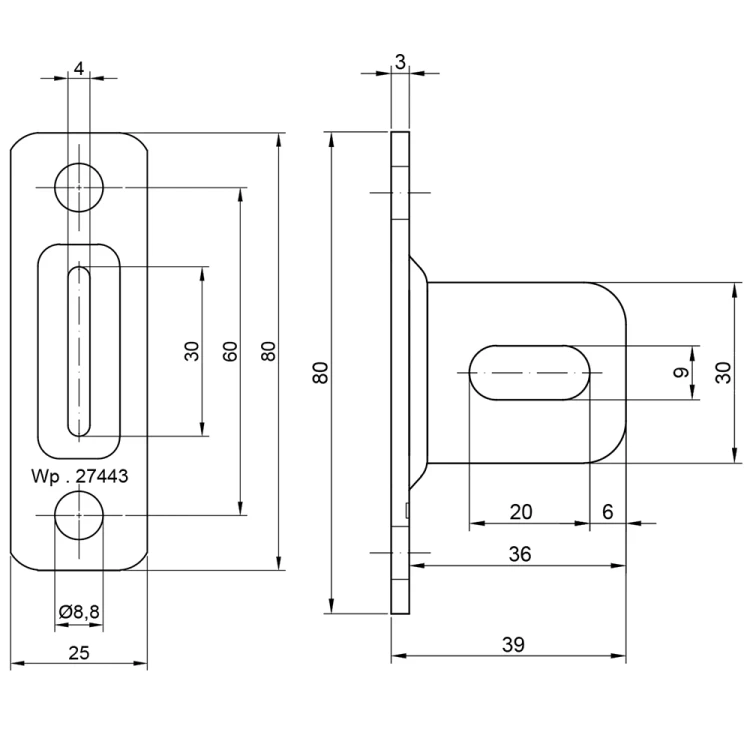

Afmetingen en technische parameters
Montageplaat:
- Hoogte: 80 mm
- Breedte: 25 mm
- Plaatdikte: 3 mm
- Ronde montagegaten: Ø 8,8 mm (2 st.)
- Hartafstand ronde gaten: 60 mm
- Langwerpig gat (boonvormig): 30 × 4 mm
Arm (boonvormige connector):
- Hoogte arm: 30 mm
- Uitsteek vanaf plaat: 36 mm
- Totale diepte (met plaat): 39 mm
- Dikte: 4 mm
- Langwerpig gat: 20 × 9 mm
Algemene gegevens:
- Materiaal: gegalvaniseerd staal
- Gewicht: 0,06 kg
- Producent: PSG
- EAN: 99917869
Montagemethode

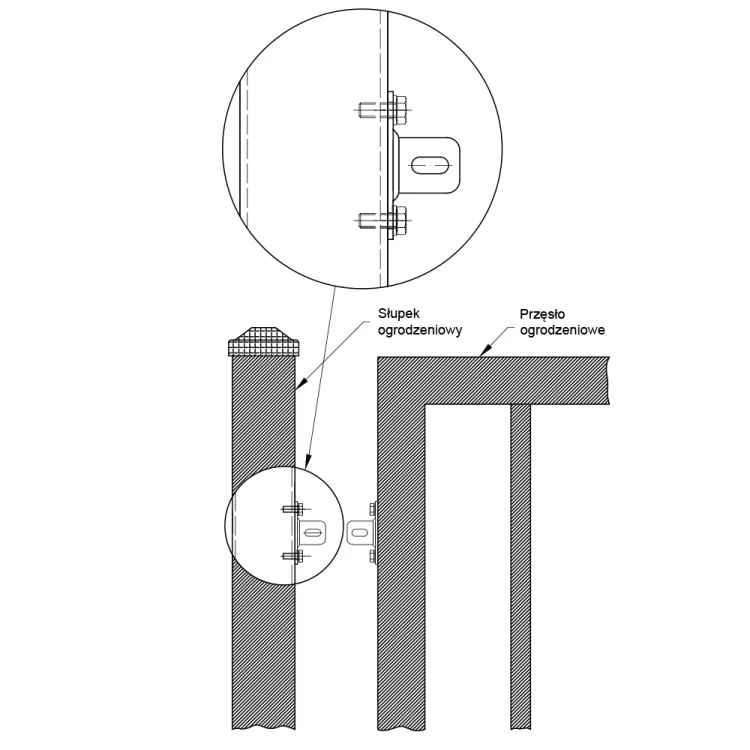

Het verbindingsstuk wordt gemonteerd door de plaat aan de hekwerkpaal te schroeven met schroeven die door de ronde gaten (Ø 8,8 mm) gaan. Vervolgens wordt het hekwerkpaneel aan de arm (boonvormige connector) bevestigd — de schroef gaat door het langwerpige gat in de arm en verbindt zich met het paneelelement. De boonvormige gaten maken precieze positieregeling mogelijk zowel verticaal (op de plaat) als horizontaal (op de arm), wat compensatie van montagetoleranties mogelijk maakt en zorgt voor gelijkmatige verdeling van panelen over de hele lengte van het hekwerk.
