Hager DC-scheidingsschakelaar 3-fasig 4P 32A 1000V
Leave feedback on the product
DC-scheidingsschakelaar 4P 32A 1000V voor fotovoltaïsche installaties. Stootspanning 8000V, IP20, bediening via ON/OFF-draaiknop met kleurindicator voor de status. Conform IEC 60947-3.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Kies een variant:
Individual variants may differ in price
Hoeveelheid
Product code:
Beschrijving

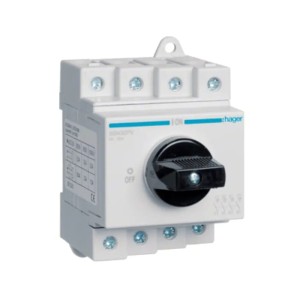

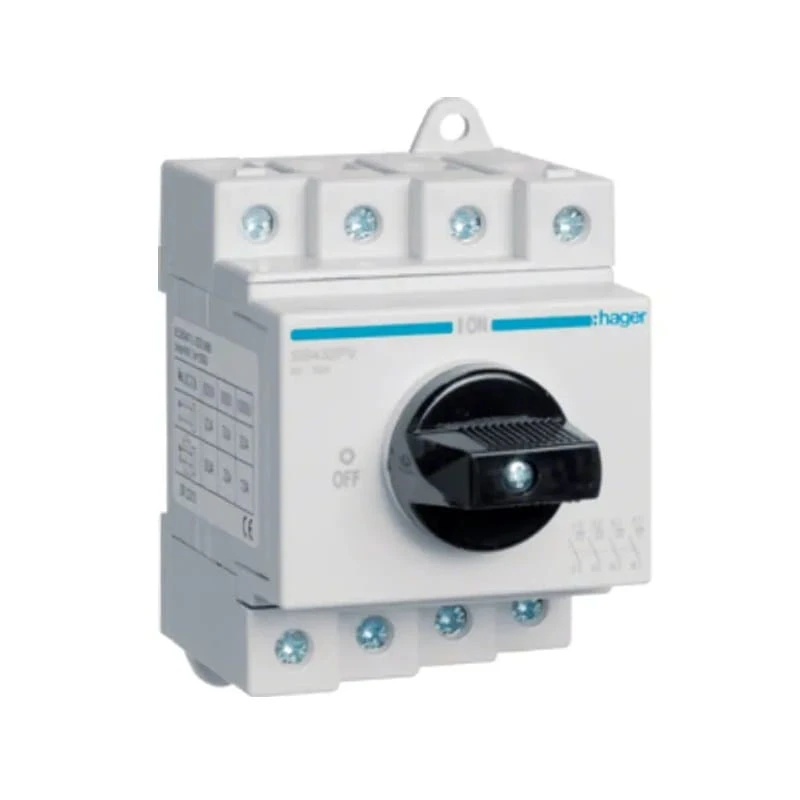

Hager DC-scheidingsschakelaar 3-fasig 4P 32A 1000V
DC-scheidingsschakelaar 3-fasig 4P 32A 1000V SB432PV HAGER wordt vaak aangeduid als een FR-type scheidingsschakelaar en wordt op grote schaal toegepast, zowel in residentiële als industriële verdeelkasten.
De hoofdfunctie is het uitschakelen van alle circuits, waarbij hij fungeert als hoofdschakelaar. De scheidingsschakelaar wordt vrijwel in elke zekeringkast toegepast en vervult de rol van hoofdschakelaar, zowel in noodsituaties als bij routineonderhoud, waardoor de installatie permanent van de voeding kan worden geïsoleerd.
Bediend via een ON/OFF-draaiknop, is deze scheidingsschakelaar ook uitgerust met een informatievenster dat via kleuren (groen/rood) de werkingsstatus van het toestel aangeeft, wat het voor gebruikers gemakkelijker maakt om de correcte werking te controleren.
Constructie
| Parameter | Waarde |
|---|---|
| Aantal polen | 4 P |
| Vorm | conform DIN EN 50173-1:2011-09 |
Functies
| Parameter | Waarde |
|---|---|
| Richtingsschakelaar | Nee |
| Als hoofdschakelaar | Nee |
| Als noodstopinstallatie | Nee |
| Als veiligheidsschakelaar | Ja |
| Als onderhouds-/reparatieschakelaar | Ja |
Configuratie
| Parameter | Waarde |
|---|---|
| Aantal modules | 3/5 |
Bedienings- en indicatie-elementen
| Parameter | Waarde |
|---|---|
| Geïntegreerde motoraandrijving | Nee |
Spanning
| Parameter | Waarde |
|---|---|
| Nominale isolatiespanning Ui | 1000 V |
| Nominale stootspanning Uimp | 8000 V |
| Nominale bedrijfsspanning Un (DC) | 1000 V |
Stroom
| Parameter | Waarde |
|---|---|
| Nominale stroom In | 32 A |
| Toegestane DC21-belasting categorie A | 32 A |
Afmetingen
| Parameter | Waarde |
|---|---|
| Productdiepte | 72 mm |
| Producthoogte | 85 mm |
Vermogen
| Parameter | Waarde |
|---|---|
| Totaal vermogensverlies bij nominale stroom | 6.9 W |
| Vermogensverlies per pool bij nominale stroom | 1.7 W |
Duurzaamheid
| Parameter | Waarde |
|---|---|
| Mechanische levensduur (aantal cycli) | 10000 |
Deksel / Deur / Bovenpaneel
| Parameter | Waarde |
|---|---|
| Vergrendelbaar | Nee |
Installatie / Montage
| Parameter | Waarde |
|---|---|
| Geschikt voor centrale montage aan de voorzijde | Nee |
| Geschikt voor montage aan de voorzijde | Nee |
| Geschikt voor vloermontage | Nee |
Uitrusting
| Parameter | Waarde |
|---|---|
| Aantal extra NC-contacten | 0 |
| Aantal extra NO-contacten | 0 |
| Aantal extra wisselcontacten | 0 |
| Aantal NC-contacten | 0 |
| Aantal NO-contacten | 4 |
| Aantal NO/NC-contacten | 0 |
| Optionele motoraandrijving | Nee |
| Extra accessoires | Nee |
Norm
| Parameter | Waarde |
|---|---|
| Norm | IEC 60947-3 ; VDE 0660 |
| Europese WEEE-richtlijn | van toepassing |
Veiligheid
| Parameter | Waarde |
|---|---|
| Beschermingsgraad | IP20 |
Gebruiksvoorwaarden
| Parameter | Waarde |
|---|---|
| Bedrijfstemperatuur | -40…65 °C |
| Vervuilingsgraad conform IEC 60664 / IEC 60947-2 | 3 |
| Opslag-/transporttemperatuur | -50…90 °C |
Bestanden om te downloaden
Instruction manuals for SB432PV.PDF
144.58 kB
Handleidingen voor SB432PV
Product data sheet.pdf
229.40 kB
Productgegevensblad
SB432PV Declaration of conformity UKCA.PDF
910.04 kB
SB432PV UKCA Conformiteitsverklaring
SB432PV EU Declaration of conformity.PDF
598.74 kB
SB432PV EU Conformiteitsverklaring
