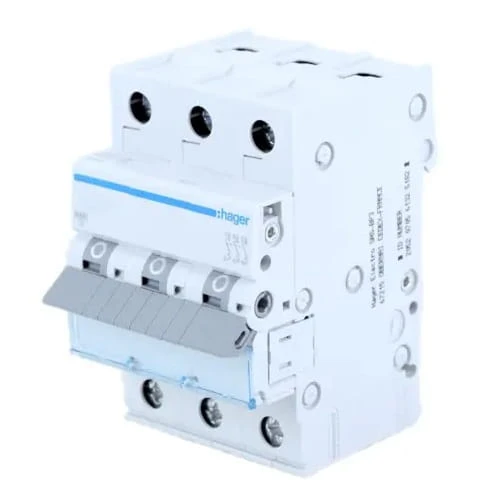

Hager Automaat B 20A 3P 6kA
Leave feedback on the product
Installatieautomaat type B met nominale stroom 20A en uitschakelcapaciteit 6kA. 3-polige uitvoering met schroefklemmen voor geleiders 1-25 mm². Beveiliging tegen kortsluitingen en overbelasting volgens norm EN 60898-1.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Kies een variant:
Individual variants may differ in price
Hoeveelheid
Product code:
Beschrijving
Hager Automaat B 20A 3P 6kA
Automaat MCB B 20A 3P 6kA MBN320E HAGER, ook bekend als installatieautomaat, vormt een essentieel onderdeel van het elektrische systeem.
Het beveiligt het circuit door automatisch de stroomtoevoer te onderbreken wanneer de stroomsterkte de vastgestelde veiligheidsgrenzen overschrijdt. Biedt bescherming tegen de gevolgen van kortsluitingen en overbelastingen tot 6kA. De automaat MBN320E van type B kenmerkt zich door vertraagde werking en is bestemd voor de bescherming van apparaten die minder gevoelig zijn voor thermische overbelasting en die geringe inschakeelstromen vereisen.
Constructie van automaat MBN320E:
- 1 - bedieningshendel
- 2 - vergrendeling
- 3 - vast contact en beweegbaar contact
- 4 - aansluitklemmen
- 5 - thermisch-bimetalen uitschakelaar (overbelastingsbeveiliging)
- 6 - stelschroef
- 7 - elektromagnetische uitschakelaar (kortsluitbeveiliging)
- 8 - blussingskamer (voor het doven van de elektrische boog)
SPECIFICATIE
| Parameter | Waarde |
|---|---|
| Fabrikant | HAGER |
| Type automaat | B |
| Nominale stroom [A] | 20A |
| Schakelcapaciteit [kA] | 6kA |
| Aantal polen | 3 P |
| Aantal beveiligde polen | 3 |
| Nominaal kortsluitvermogen Icn | 6 kA |
| Nominale bedrijfsspanning Ue | 230 / 400 V |
| Nominale frequentie | 50 / 60 Hz |
| Type voedingsspanning | AC |
| Nominale isolatiespanning | 500 V |
| Nominale schokgolfspanning Uimp | 4000 V |
| Nominaal kortsluituitschakelvermogen 230 V 50 Hz | 6 kA |
| Nominaal bedrijfskortsluitvermogen Ics | 6 kA |
| Maximaal vermogensverlies per pool volgens norm | 4,5 W |
| Totaal vermogensverlies bij nominale stroom | 8,9 W |
| Vermogensverlies per pool bij nominale stroom | 3,1 W |
| Elektrische duurzaamheid (aantal cycli) | 4000 x |
| Mechanische duurzaamheid (aantal cycli) | 20000 x |
| Aanhaalmoment | 2,8 Nm |
| Type aansluiting | met schroef |
| Capaciteit ingangs-/uitgangsklem voor stijve geleider (draad) | 1/25 mm² |
| Capaciteit ingangs-/uitgangsklem voor flexibele geleider (kabel) | 1/16 mm² |
| Norm | EN 60898-1 |
| Beschermingsgraad | IP20 |
| Afmetingen | 70 x 83 x 52,5 mm |
| Aanvullende informatie | mogelijkheid tot verbinding met kamrails, kooimklemmen: - draad tot 25 mm2 |
