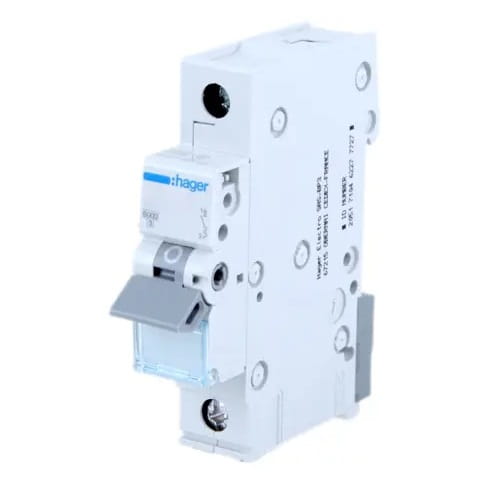

Hager Automaat B 20A 1P 6kA
Leave feedback on the product
Installatieautomaat 1P B-karakteristiek | 20A nominale stroom | 6kA kortsluitvermogen. Eenpolige MCB voor 230/400V AC, schroefklemmen voor geleiders 1-25mm². Compacte afmetingen 70x83x17,5mm, conform norm EN 60898-1. Geschikt voor residentiële en commerciële installaties.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Kies een variant:
Individual variants may differ in price
Hoeveelheid
Product code:
Beschrijving
Hager Overstroombeveiliging B 20A 1P 6kA
Overstroombeveiliging MCB B 20A 1P 6kA MBN120E van het merk Hager, ook bekend als installatieautomaat, speelt een cruciale rol in elektrische installaties door de veiligheid te garanderen door de continuïteit van het circuit te onderbreken wanneer de stroom de toegestane waarde overschrijdt.
Model MBN120E beschermt tegen de gevolgen van overbelasting en kortsluitingen tot 6kA. Het kenmerkt zich door vertraagde werking, waardoor effectieve bescherming wordt geboden aan apparaten die ongevoelig zijn voor thermische overbelasting en met lage inschakeelstromen.
Constructie van de automaat MBN120E:
- 1 - bedieningshendel
- 2 - vergrendeling
- 3 - vast contact en beweegbaar contact
- 4 - aansluitklemmen
- 5 - thermisch-bimetalen uitschakelaar (overbelastingsbeveiliging)
- 6 - stelschroef
- 7 - elektromagnetische uitschakelaar (kortsluitbeveiliging)
- 8 - bluiskamer (voor het doven van de elektrische boog)
SPECIFICATIE
| Parameter | Waarde |
|---|---|
| Fabrikant | HAGER |
| Type overstroombeveiliging | B |
| Nominale stroom [A] | 20A |
| Schakelcapaciteit [kA] | 6kA |
| Aantal beveiligde polen | 1 |
| Aantal polen | 1P |
| Nominaal kortsluitvermogen Icn | 6 kA |
| Nominale bedrijfsspanning Ue | 230 / 400 V |
| Nominale frequentie | 50 / 60 Hz |
| Type voedingsspanning | AC |
| Nominale isolatiespanning Ui | 500 V |
| Nominale schokspanning Uimp | 4000 V |
| Nominaal kortsluitvermogen 230 V 50 Hz | 6 kA |
| Nominaal kortsluitvermogen Ics | 6 kA |
| Maximaal vermogensverlies per pool volgens norm | 3 W |
| Totaal vermogensverlies bij nominale stroom | 4,5 W |
| Vermogensverlies per pool bij nominale stroom | 2,79 W |
| Elektrische levensduur (aantal cycli) | 4000 x |
| Mechanische levensduur (aantal cycli) | 20000 x |
| Aandraaimoment | 2,8 Nm |
| Type aansluiting | met schroef |
| Klemcapaciteit ingang/uitgang voor massieve geleider (draad) | 1/25 mm² |
| Klemcapaciteit ingang/uitgang voor flexibele geleider (kabel) | 1/16 mm² |
| Norm | EN 60898-1 |
| Beschermingsgraad | IP20 |
| Afmetingen | 70 x 83 x 17,5 mm |
| Aanvullende informatie | mogelijkheid tot verbinding met kamrails, kooimklemmen: - draad tot 25 mm2 |
