HAGER

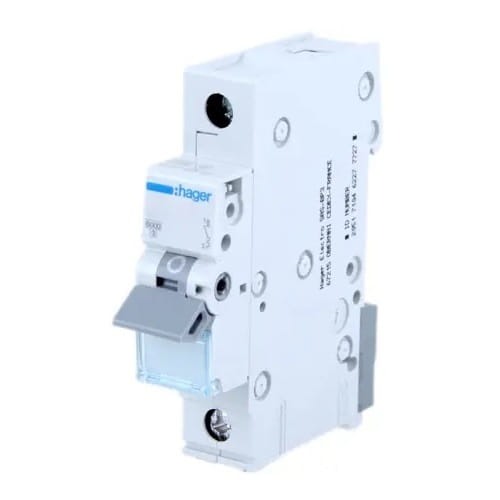

Hager Automaat B 10A 1P 6kA

Go to Product feedback

Installatieautomaat 1P B10A met kortsluitvermogen 6kA. Nominale spanning 230/400V AC 50/60Hz, karakteristiek B met vertraagde uitschakeling. Montage op DIN-rail 35mm, schroefklemmen 1-25mm². Conform EN 60898-1, beschermingsgraad IP20.

Go to full description
with VAT without VAT
Price 3,31 €
incl. 21% VAT

Shipping costs are not included in the price.

Kies een variant:

Individual variants may differ in price

Hoeveelheid

stk.
Availability:
Op voorraad (grote hoeveelheid)
Shipping time: 6 Werkdagen

Beschrijving

Hager Automaat B 10A 1P 6kA

De automaat MCB B 10A 1P 6kA MBN110E van Hager, ook bekend als installatieautomaat, speelt een cruciale rol in elektrische installaties door de veiligheid te garanderen via onderbreking van de stroomkring wanneer de stroom de toegestane waarde overschrijdt.

Model MBN110E beschermt tegen de gevolgen van overmatige stroomsterkte (overbelasting en kortsluitingen) tot 6kA. Het kenmerkt zich door vertraagde werking, waardoor effectieve bescherming wordt geboden aan apparaten die ongevoelig zijn voor thermische overbelasting en met lage inschakeelstromen.

Constructie van automaat MBN110E:

  • 1 - bedieningshendel
  • 2 - vergrendeling
  • 3 - vast contact en beweegbaar contact
  • 4 - aansluitklemmen
  • 5 - thermobimetaaluitschakelaar (overbelastingsbeveiliging)
  • 6 - stelschroef
  • 7 - elektromagnetische uitschakelaar (kortsluitbeveiliging)
  • 8 - bluiskamer (voor het doven van de elektrische boog)
Foto
Foto

Constructie

ParameterWaarde
Aantal beveiligde polen1
Aantal polen1 P
Type automaatB

Elektrische kenmerken

ParameterWaarde
Nominaal kortsluitvermogen Icn6 kA
Nominale bedrijfsspanning Ue230/400 V
Nominale frequentie50/60 Hz
Type voedingsspanningAC

Spanning

ParameterWaarde
Nominale isolatiespanning Ui500 V
Nominale schokgolfspanning Uimp4000 V

Stroom

ParameterWaarde
Nominale stroom10A
Nominaal kortsluitvermogen 230 V 50 Hz6 kA
Nominaal bedrijfskortsluitvermogen Ics6 kA

Vermogen

ParameterWaarde
Maximaal vermogensverlies per pool volgens norm3 W
Totaal vermogensverlies bij nominale stroom2,75 W
Vermogensverlies per pool bij nominale stroom2,75 W

Duurzaamheid

ParameterWaarde
Elektrische levensduur (aantal cycli)4000
Mechanische levensduur (aantal cycli)20000

Afmetingen

ParameterWaarde
Diepte product70 mm
Hoogte product83 mm
Breedte product17,5 mm

Installatie / Montage

ParameterWaarde
Aanhaalmoment2,8Nm

Aansluiting

ParameterWaarde
Type aansluitingmet schroef
Capaciteit aansluitklem ingang/uitgang voor massieve geleider (draad)1/25 mm²
Capaciteit aansluitklem ingang/uitgang voor flexibele geleider (kabel)1/16 mm²

Veiligheid

ParameterWaarde
NormEN 60898-1
BeschermingsgraadIP20
