Grondconstructie voor zonnepaneel Ultra Strong 8 panelen Montagesysteem N2V
product unavailable
toevoegen aan verlanglijst
Beschrijving

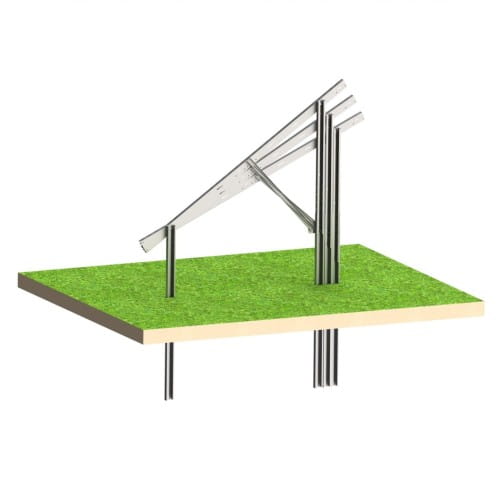

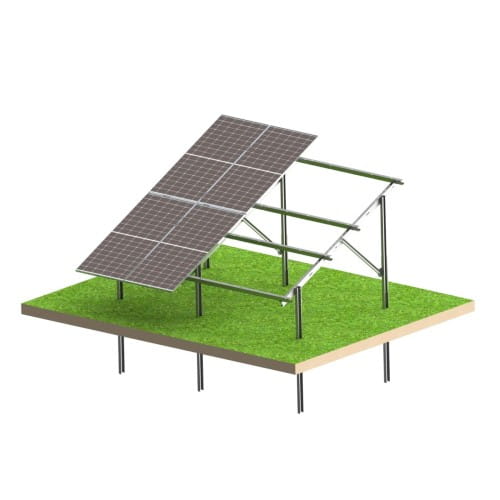

Grondconstructie voor zonnepaneel Ultra Strong 8 panelen Montagesysteem N2V
Opties voor Grondgemonteerde Structuren
Grondgemonteerde structuur Ultra Strong 8 panelen N2V zet nieuwe normen op de markt voor fotovoltaïsche structuren, als de eerste en enige oplossing die speciaal is ontworpen voor zelfmontage door particuliere gebruikers.
In tegenstelling tot traditionele structuren op de markt, die gespecialiseerd gereedschap en een gekwalificeerd montageteam vereisen, kan onze structuur zelfstandig worden gemonteerd met behulp van slechts één extra persoon. Voor de montage zijn alleen basisgereedschappen nodig die in de meeste huishoudens aanwezig zijn. Deze revolutionaire aanpak van zonne-installaties verlaagt de totale investeringskosten aanzienlijk.
De keuze voor de juiste versie van de structuur is cruciaal voor de veiligheid van de installatie. Voor aankoop moet rekening worden gehouden met:
- Locatie: controle van wind- en sneeuwbelastingszones in de regio
- Weersomstandigheden: bepaling van de typische wind- en sneeuwbelastingen
Wind kaart
Sneeuw kaart
Wij bieden drie varianten van de structuur aan:
- Light: voor gebieden met wind tot 22 m/s (79,2 km/u) en sneeuwbelasting tot 1,2 kN/m² (ongeveer 122 kg/m²)
- Strong: voor gebieden met wind tot 26 m/s (93,6 km/u) en sneeuwbelasting tot 1,6 kN/m² (ongeveer 163 kg/m²)
- Ultra Strong: voor gebieden met wind tot 28 m/s (100,8 km/u) en sneeuwbelasting tot 1,6 kN/m² (ongeveer 163 kg/m²)
Hoewel de structuur gebruiksvriendelijk is en zelfstandig kan worden gemonteerd, raden wij aan een gekwalificeerde specialist te raadplegen bij het kiezen van de juiste variant en voor technische inspectie van de installatie. Dit garandeert naleving van de geldende voorschriften en veiligheidsnormen.
Het systeem is ontworpen met de hoogste aandacht voor kwaliteit - vervaardigd uit hoogwaardig staal met een Magnelis-coating en met 25 jaar garantie op de coating. De meeste onderdelen zijn symmetrisch, en een geïllustreerde handleiding begeleidt stap voor stap door het montageproces. Dit maakt onze structuur de meest gebruiksvriendelijke oplossing op de markt.
Als je waarde hecht aan onafhankelijkheid, kosten wilt besparen en controle wilt hebben over elke fase van de installatie van je zonnepanelen, is onze structuur de ideale keuze. Het is de eerste oplossing op de markt die professionele kwaliteit combineert met de mogelijkheid tot zelfmontage.
Belangrijkste kenmerken en functies:
- Eenvoudige montage zonder gespecialiseerd gereedschap (alleen een basisset sleutels en schroevendraaiers is nodig, die in de meeste huishoudens beschikbaar zijn; geen dure gespecialiseerde gereedschappen of machines nodig)
- Complete set bevestigingselementen (alle benodigde schroeven, moeren en montagematerialen zijn inbegrepen; er is geen extra aankoop van onderdelen nodig)
- Modulair systeem dat uitbreiding mogelijk maakt (mogelijkheid om in de toekomst extra structuren toe te voegen om de installatie uit te breiden zonder wijzigingen aan de bestaande structuur)
- Symmetrische onderdelen (geen risico om onderdelen verkeerd om te monteren; de meeste onderdelen zijn symmetrisch, wat de montage aanzienlijk vereenvoudigt en versnelt)
- Geïllustreerde montagehandleiding (duidelijke, stapsgewijze handleiding met tekeningen, begrijpelijk zelfs voor mensen zonder technische ervaring)
- Lichtgewicht onderdelen voor eenvoudige installatie (geen van de onderdelen is zwaarder dan wat één persoon kan tillen, waardoor een veilige montage door twee personen mogelijk is zonder extra hulp of apparatuur)
- Verstelbare klemmen voor montage van panelen inbegrepen (bieden veilige en betrouwbare bevestiging van panelen in verschillende formaten met een dikte van 30-40 mm)
- Verticale paneeloriëntatie voor optimaal gebruik van de ruimte (zorgt voor de beste benutting van de beschikbare ruimte en een hoge installatie-efficiëntie)
Voordelen:
- Zelfmontage: Geen gekwalificeerd team of gespecialiseerd gereedschap nodig
- Veelzijdigheid: Compatibel met de meeste populaire panelen
- Uitbreidbaarheid: Mogelijkheid om grotere installaties te creëren door extra structuren toe te voegen

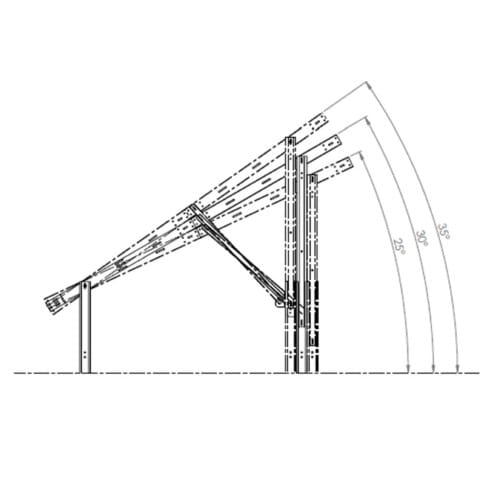

- Installatieflexibiliteit: Mogelijkheid om tijdens de installatie de optimale hellingshoek van de panelen te kiezen (25°, 30° of 35°)
- Beschikbaarheid: Producten direct beschikbaar
- Transport: Economisch dankzij compacte afmetingen
- Duurzaamheid: 25 jaar garantie op de coating
Installatie en onderhoud:
- Montage zonder boren
- Alle bevestigingselementen inbegrepen
- Intuïtief verbindingssysteem
- Mogelijkheid tot zelfmontage
- Eenvoudige systeemuitbreiding
Belangrijke aanbevelingen:
- Houd afstand tussen structuren bij uitbreiding
- Volg de maximale paneelafmetingen
- Kies de juiste variant met passende sterkte
- Volg de montagehandleiding
Normen:
- EN 1090-1, EN 1090-2, EN 1090-4, PN-EN 1991-1-3: Eurocode 1, PN-EN 1991-1-4: Eurocode 1, PN-EN 1991-1-8: Eurocode 3, PN-EN 1999-1-1: Eurocode 9
| Onze Modellen | Light 8 panelen | Light 12 panelen | Strong 8 panelen | Strong 12 panelen | Strong 16 panelen | Ultra Strong 4 panelen | Ultra Strong 8 panelen | Ultra Strong 12 panelen | Ultra Strong 16 panelen | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Specificaties | ||||||||||||
| Maximale lengte van elementen [m]: | 2,37 | |||||||||||
| Gewicht [kg]: | 172,6 | 258,9 | 227,8 | 314,3 | 400,7 | 141,4 | 237,1 | 332,8 | 428,3 | |||
| Maximale paneelbreedte [mm]: | 1140 | |||||||||||
| Maximale paneellengte [mm]: | 2280 | |||||||||||
| Minimale paneelbreedte [mm]: | Geen beperkingen (alle standaardpanelen beschikbaar op de markt) | |||||||||||
| Minimale paneellengte [mm]: | Geen beperkingen (alle standaardpanelen beschikbaar op de markt) | |||||||||||
| Paneeldikte [mm]: | 30-40 | |||||||||||
| Oriëntatie van panelen: | Verticale montage | |||||||||||
| Bevestigingssysteem: | Verstelbare klemmen inbegrepen | |||||||||||

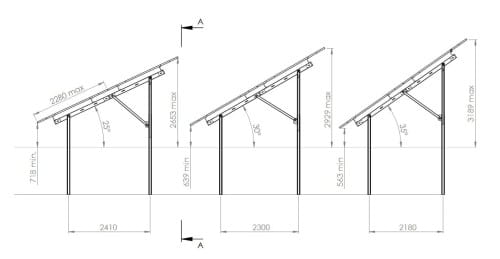

| Verstelbare hellingshoek: | 25°, 30°, 35° | |||||||||||
| Structuurklasse: | EXC1 | |||||||||||
| Materiaal van de structuur: | S350GD staal + Magnelis ZM310- en ZM430-coating | |||||||||||
| Materiaal van bevestigingselementen: | A2-70 austenitisch staal | |||||||||||
| Windbelasting: | 22m/s ( 79.2 km/h) | 22m/s ( 79.2 km/h) | 26m/s (93.6 km/h) | 26m/s (93.6 km/h) | 26m/s (93.6 km/h) | 28m/s (100.8 km/h) | 28m/s (100.8 km/h) | 28m/s (100.8 km/h) | 28m/s (100.8 km/h) | |||
| Sneeuwbelasting: | 1,2 kN/m2 (122 kg/m²) | 1,2kN/m2 (122 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | |||
| Aantal panelen: | 8 | 12 | 8 | 12 | 16 | 4 | 8 | 12 | 16 | |||
Beschikbare Configuratie
Bestanden om te downloaden:
-
CATALOGUSBLAD N2V
-
Certificaat EN
-
ISO 9001 PL
-
N2V-ULTRA_STRONG_V1_HANDLEIDING
-
GPV-KN2-S8 en GPV-KN2-US8 M-N2V_STRONG_8panelen_35graden-Layout
-
GPV-KN2-S8 en GPV-KN2-US8 M-N2V_STRONG_8panelen_25graden-Layout
-
GPV-KN2-S8 en GPV-KN2-US8 M-N2V_STRONG_8panelen_25graden-Layout
-
GPV-KN2-S8 en GPV-KN2-US8 M-N2V_STRONG_8panelen_30graden-Layout
-
GPV-KN2-S8 en GPV-KN2-US8 M-N2V_STRONG_8panelen_30graden-Layout
-
GPV-KN2-S8 en GPV-KN2-US8 M-N2V_STRONG_8panelen_35graden-Layout
