Glazen overkappingssysteem M10 3-delig trekstang fi 10 mm glas 8-17,52 mm AISI 304 satijn

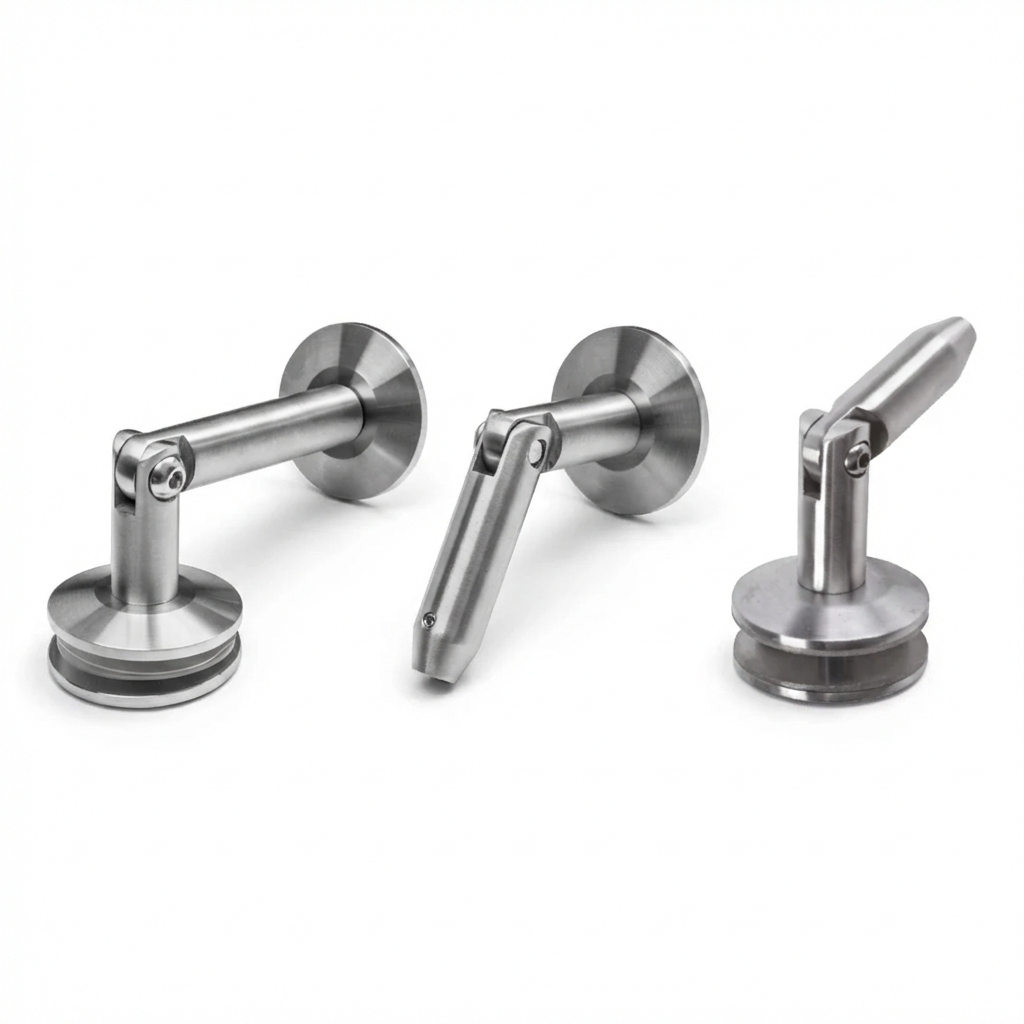

Het systeem bestaat uit drie nauwkeurig vervaardigde verbindingsstukken van roestvrij staal AISI 304 met een satijnafwerking, die jarenlange duurzaamheid en een esthetisch uiterlijk garanderen. Elk element beschikt over een verborgen montagegat, wat de gehele constructie een elegante, minimalistische uitstraling geeft. Het glas komt niet rechtstreeks in contact met het metaal — de set bevat drukrubbers die de glasplaat beschermen en tegelijkertijd stabiliseren in de juiste positie.

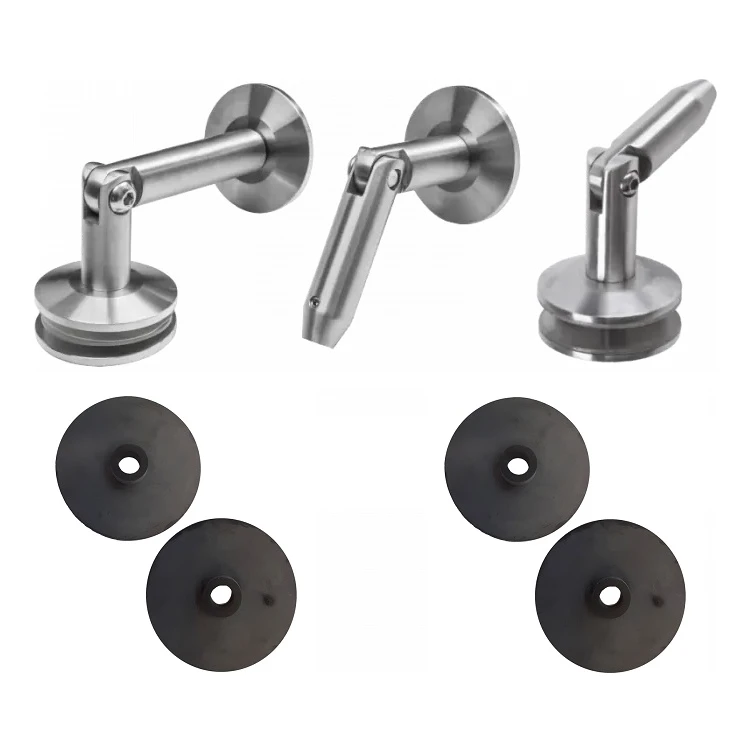

Inhoud van de set

• Verbindingsstuk wand–glas met complete set drukrubbers
• Verbindingsstuk glas–trekstang met complete set drukrubbers
• Verbindingsstuk trekstang–wand

De set bevat geen glasplaat of trekstangen — deze dienen afzonderlijk te worden geselecteerd. Trekstangen met M10-schroefdraad zijn verkrijgbaar in drie lengtes: 1 m, 1,2 m en 1,5 m en zijn vervaardigd uit roestvrij staal.

Montageprocedure

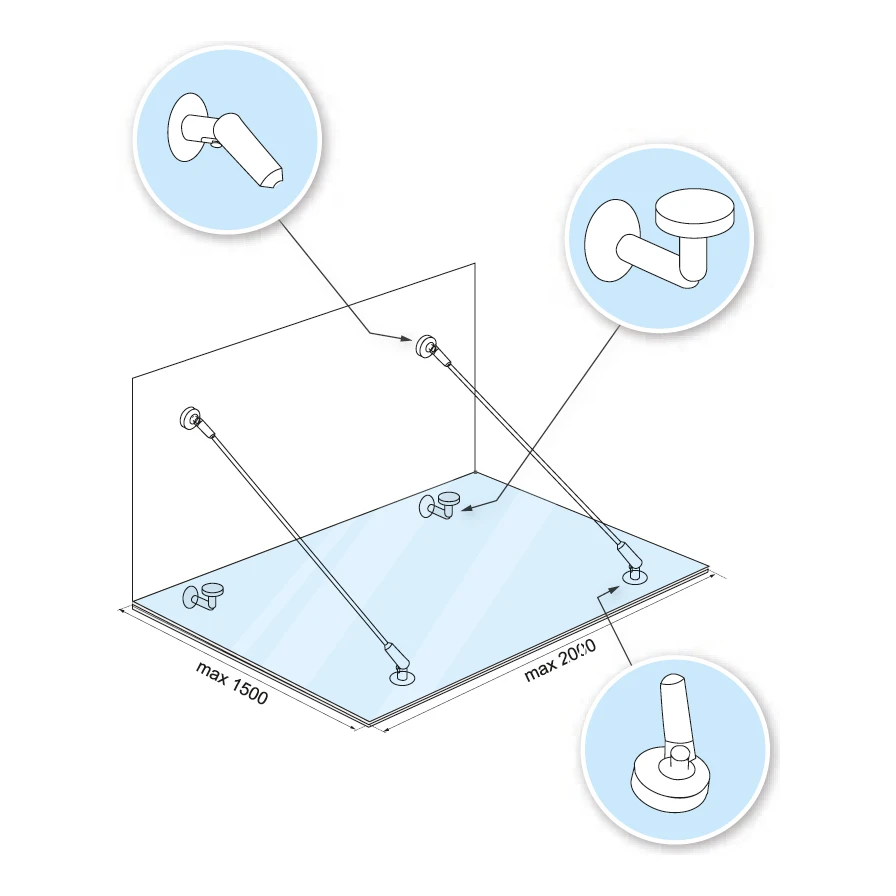

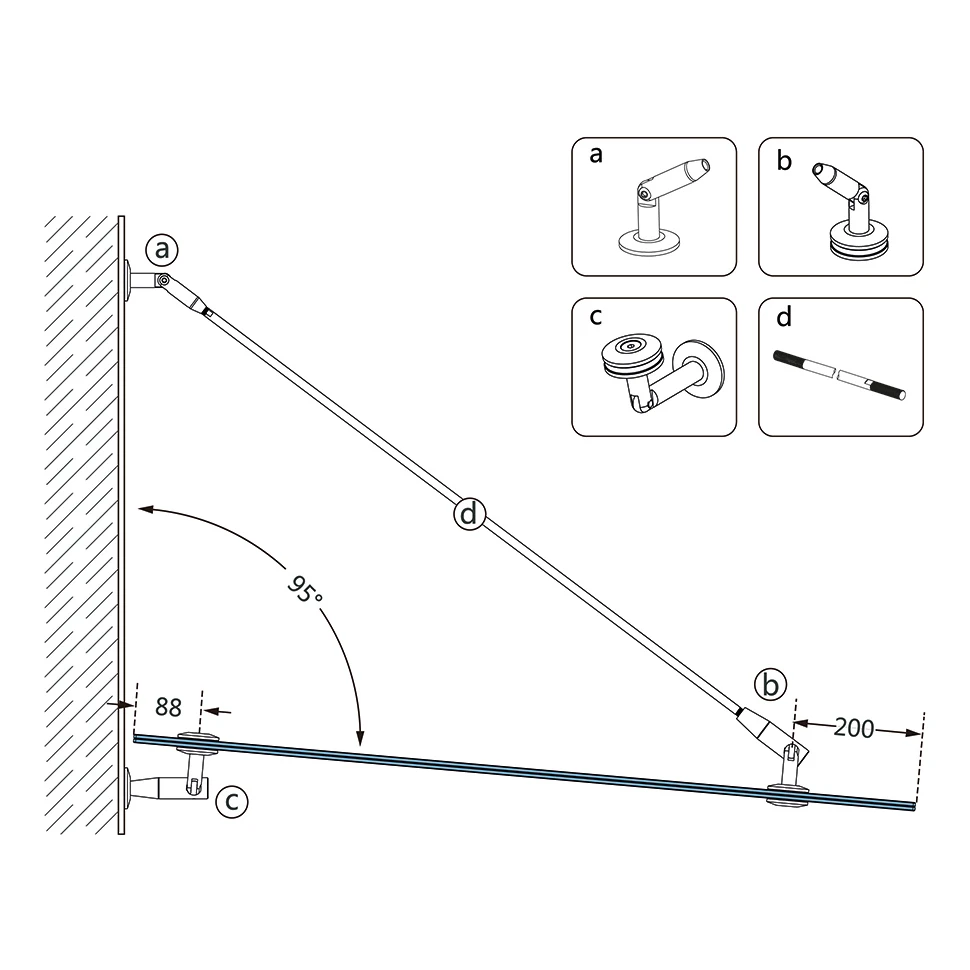

De trekstang wordt in de gevel van het gebouw bevestigd via het verbindingsstuk trekstang–wand (element a) en vervolgens gespannen tot de optimale positie van het afdak is bereikt. Het verbindingsstuk wand–glas (element c) houdt de onderste rand van de glasplaat op een afstand van 88 mm van de gevel, terwijl het verbindingsstuk glas–trekstang (element b) de belastingen overdraagt op de trekstang. Het instelbare hoekbereik van de trekstang bedraagt tot 95°, waardoor het systeem kan worden aangepast aan verschillende montageomstandigheden.

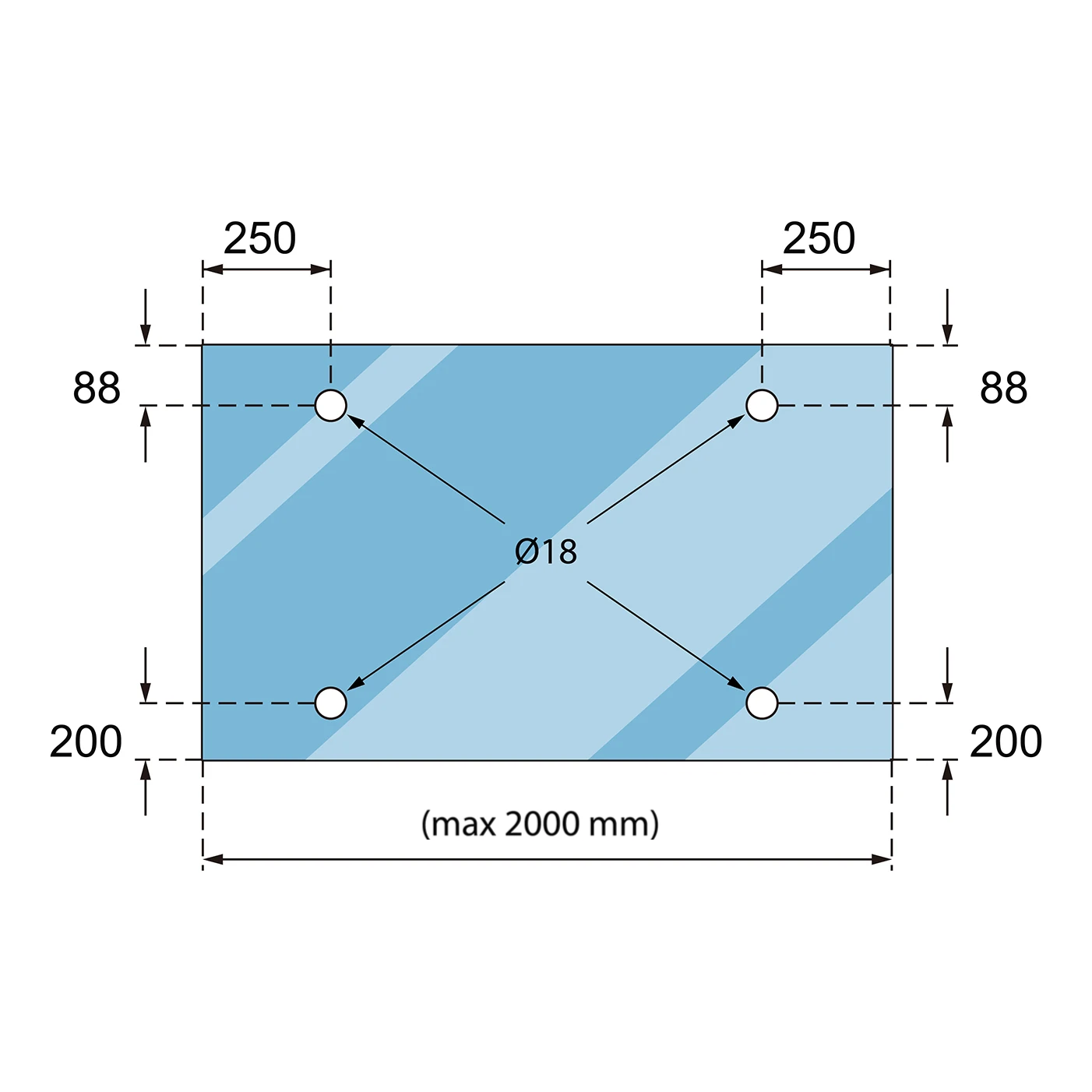

Positionering van de bevestigingspunten in het glas

• Maximale breedte van het glas: 2000 mm
• Maximale diepte van het afdak: 1500 mm
• Bovenste gaten (verbindingsstukken wand–glas): 88 mm vanaf de bovenrand, 250 mm vanaf de zijranden
• Onderste gaten (verbindingsstukken glas–trekstang): 200 mm vanaf de onderrand, 250 mm vanaf de zijranden
• Diameter van de gaten in het glas: Ø18 mm

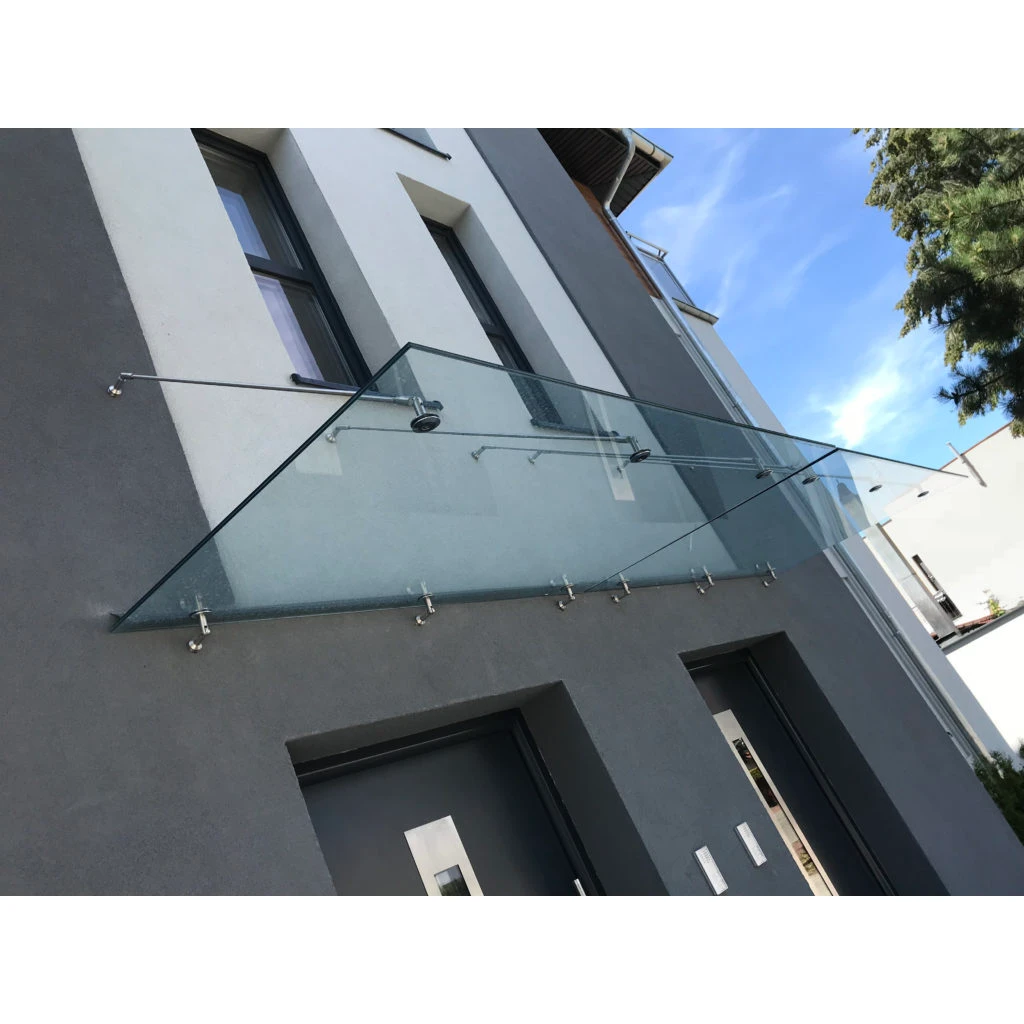

Veelzijdigheid van toepassing is de belangrijkste eigenschap van dit systeem. Bij gebouwen met een dikke isolatielaag kan een extra montageplaat worden gebruikt, waarmee de verbindingsstukken stevig in de draagmuur kunnen worden verankerd. Hierdoor is de set geschikt voor zowel nieuwbouwprojecten als renovaties van bestaande gevels. Glazen luifels beschermen de ingangszone tegen neerslag en geven het gebouw tegelijkertijd een modern, licht visueel karakter.

Technische specificaties

• Schroefdraad trekstang: M10
• Glasdikte: 8–17,52 mm
• Bevestigingsbouten voor wand en glas: M9
• Materiaal: roestvrij staal AISI 304
• Afwerking: satijn
• Lengte verbindingsstuk: 130 mm
• Gewicht van de set: 1,64 kg
