Glashouder 8-10 mm 60x60x28 mm AISI 304 vlak systeem satijn
Leave feedback on the product
Middelste zijhouder 60×60×28 mm in AISI 304 staal met satijn afwerking, voor glas 8–10,38 mm, montagegat Ø8,5 mm, inbusbouten A4-70.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 6060-000-434
Beschrijving

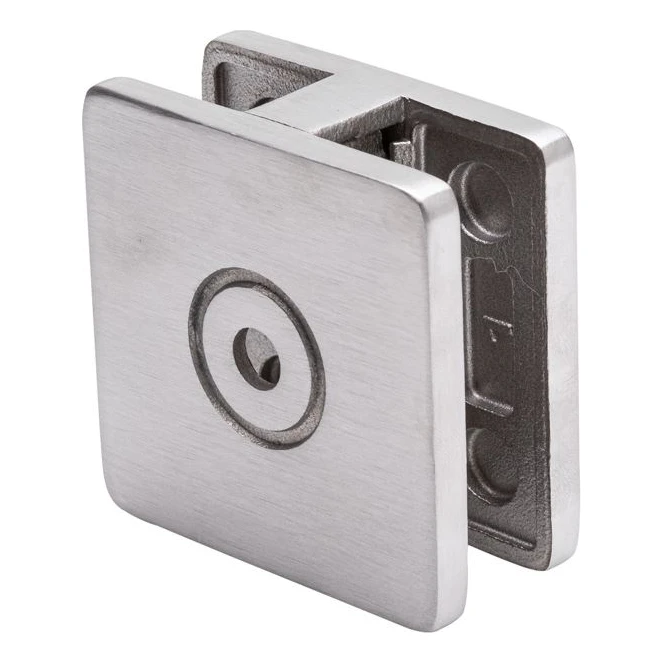

Glashouder 60×60×28 middenpositie – staal AISI 304, zijmontage
Glashouder middenpositie 60×60×28 mm met zijmontage — een solide oplossing voor het bevestigen van glasplaten met een dikte van 8–10,38 mm in balustrades, scheidingswanden en interieurbetimmeringen. Vervaardigd uit roestvrij staal AISI 304 met een satijn afwerking, biedt hij een hoge corrosiebestendigheid en een elegante, moderne uitstraling.

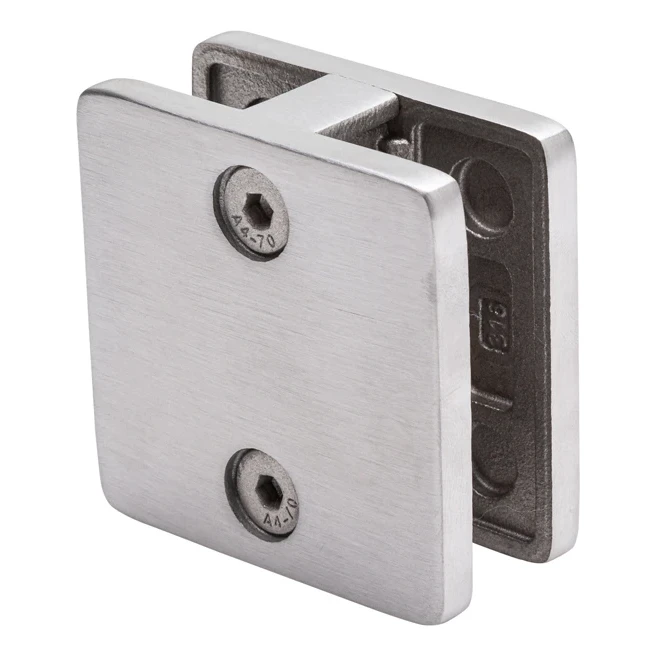

De houder is bestemd voor zijmontage op vlakke oppervlakken. De constructie bestaat uit twee helften die de glasplaat inklemmen en worden samengetrokken met inbusbouten A4-70, waarmee de klemkracht nauwkeurig kan worden afgesteld zonder de volledige houder te demonteren. Het centrale montagegat zorgt voor een stevige bevestiging aan de draagconstructie.
Toepassing en beperkingen
De houder is in de eerste plaats bestemd voor binnengebruik. Bij buitenbalustrades zijn aanvullende ondersteuningsbeugels voor de glasplaat vereist, of dient gebruik te worden gemaakt van een houder uit de K2-serie, die beschikt over een ingebouwde beveiliging tegen het uitschuiven van de glasplaat.
Afmetingen en technische specificaties
- Buitenafmetingen (L × H × B): 60 × 60 × 28 mm
- Glassleuf (a): 23 mm
- Glasdikte: 8–10,38 mm
- Diameter montagegat: Ø 8,5 mm
- Diameter verzinking: Ø 16 mm / Ø 20 mm
- Materiaal: roestvrij staal AISI 304
- Bouten: inbus A4-70 (zuurvast)
- Afwerking: satijn
- Bestemming: vlak oppervlak
- Montagetype: zijdelings, middenpositie
- Gewicht: 0,33 kg
- Volume: 56,7 cm³

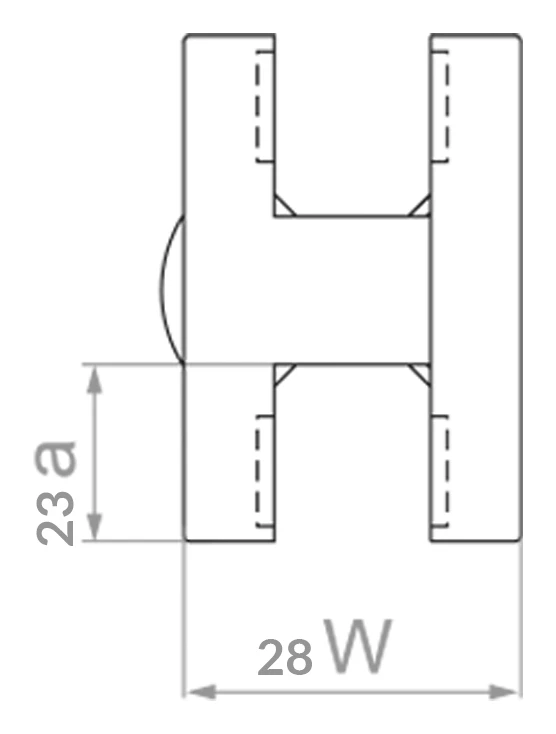

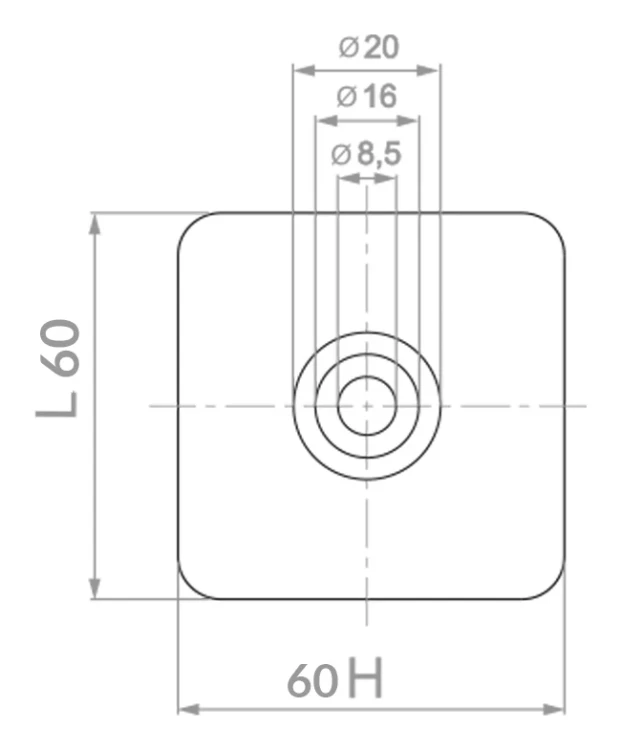

Maattekeningen
Rubberen afdichtingen — onmisbare accessoires
Voor een correcte montage van de houder zijn twee sets speciale rubberen afdichtingen vereist, die dienen te worden afgestemd op de dikte van de te monteren glasplaat. De afdichtingen beschermen het glas tegen direct contact met het staal, waardoor het risico op scheuren wordt geëlimineerd en een gelijkmatige klemkracht wordt gewaarborgd. De afdichtingen zijn verkrijgbaar als afzonderlijke accessoires — vergeet ze niet samen met de houder te bestellen.

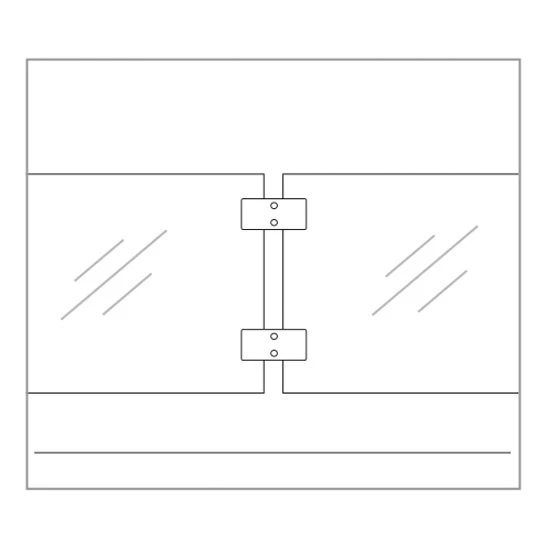

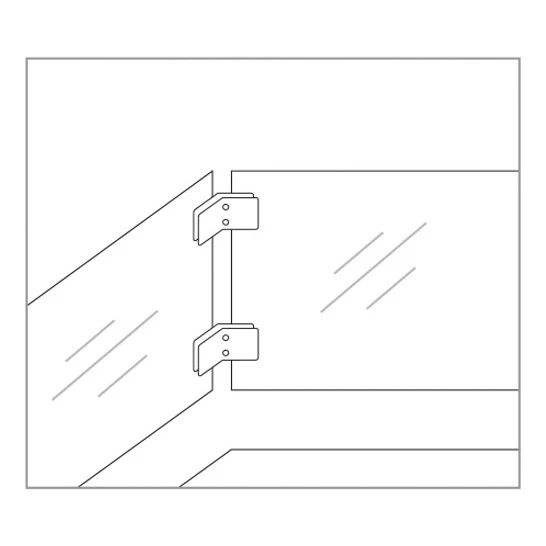

Montageschema's
Bovenstaande schema's tonen de typische toepassingen van de houder: montage op de rand van een wand (hoek) en montage op een vlak zijoppervlak. In beide gevallen biedt de houder een stabiele ondersteuning van de glasplaat met behoud van een esthetisch, minimalistisch uiterlijk.
