Gebogen schroefverbinding type L (muurplaatanker) M14 × 450 mm, zwart

Toepassing

Het L-anker dient voor de mechanische verbinding van een houten muurplaat met een betonnen vloer- of funderingsringbalk. Het gebogen uiteinde van de staaf wordt bij het storten van de ringbalk in het beton ingebed, terwijl het gedraadde gedeelte door de muurplaat steekt en met een moer en sluitring wordt aangedrukt. Een veelgebruikte oplossing in eengezinswoningen, bijgebouwen en dragende dakconstructies, onder meer voor fotovoltaïsche installaties die op de dakstoel worden gemonteerd.

Constructie en afmetingen

Het verbindingselement heeft de vorm van de letter L — een rechte stalen staaf met aan het ene uiteinde een haakse buiging (verankering in het beton) en aan het andere uiteinde metrische schroefdraad M14 (bevestiging van de muurplaat). De technische tekening toont de maataanduidingen: L — totale lengte, L1 — lengte van het gedraade gedeelte, A — lengte van de gebogen arm, ØD — diameter van de staaf, M — diameter van de schroefdraad, R — buigradius. De afschuining aan het einde van de schroefdraad maakt het opdraaien van de moer eenvoudiger.

Samenstelling van de set

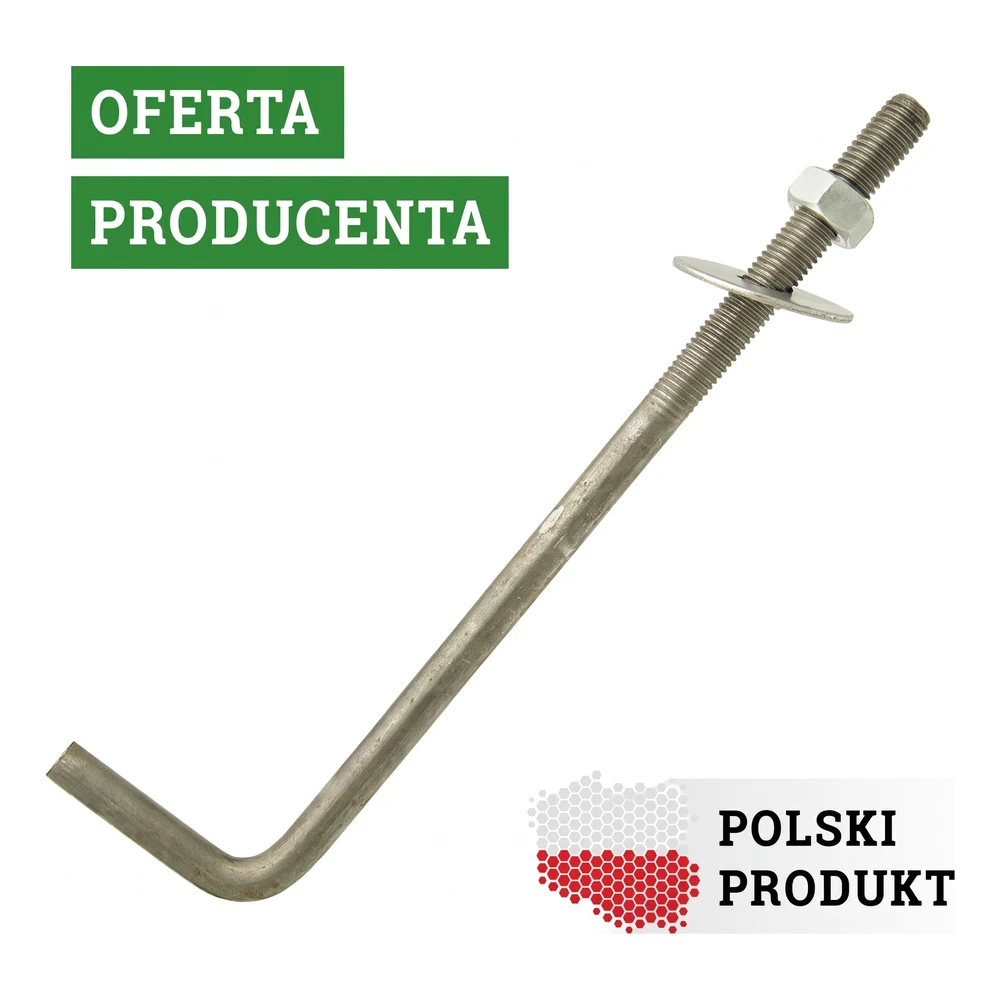

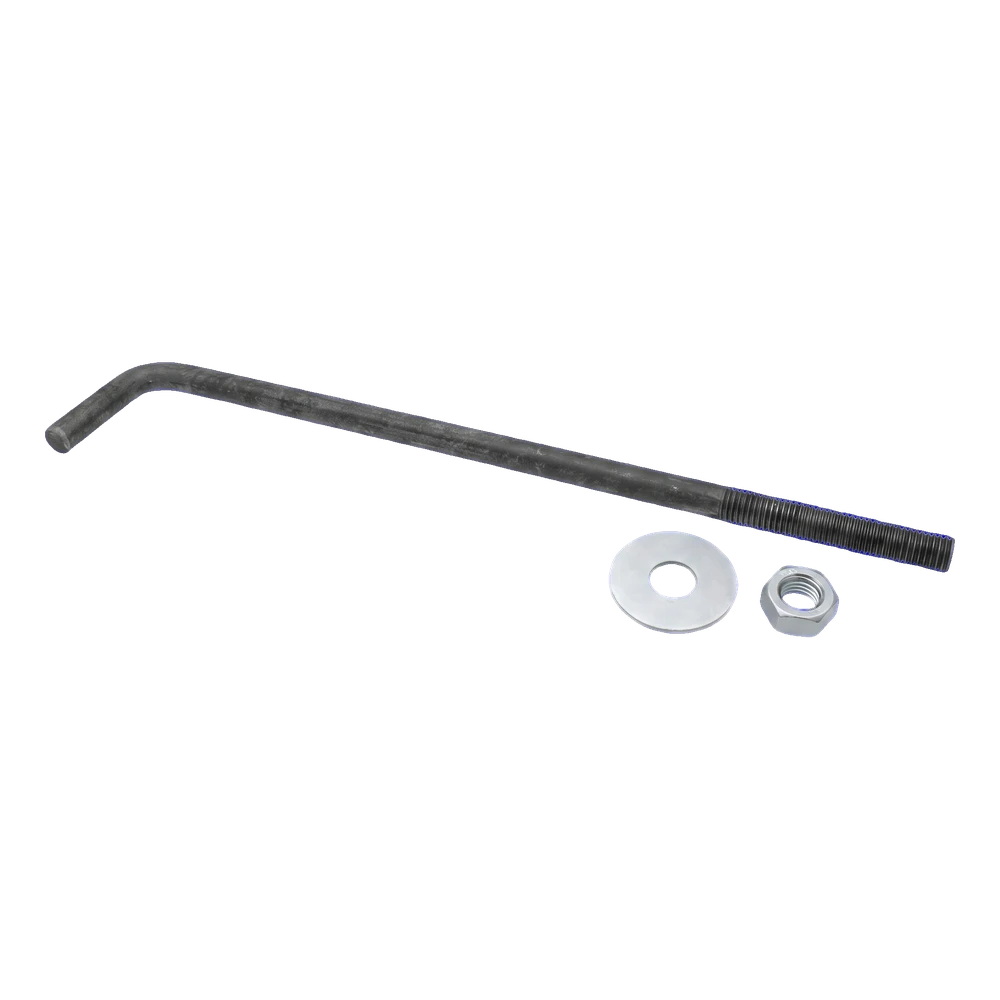

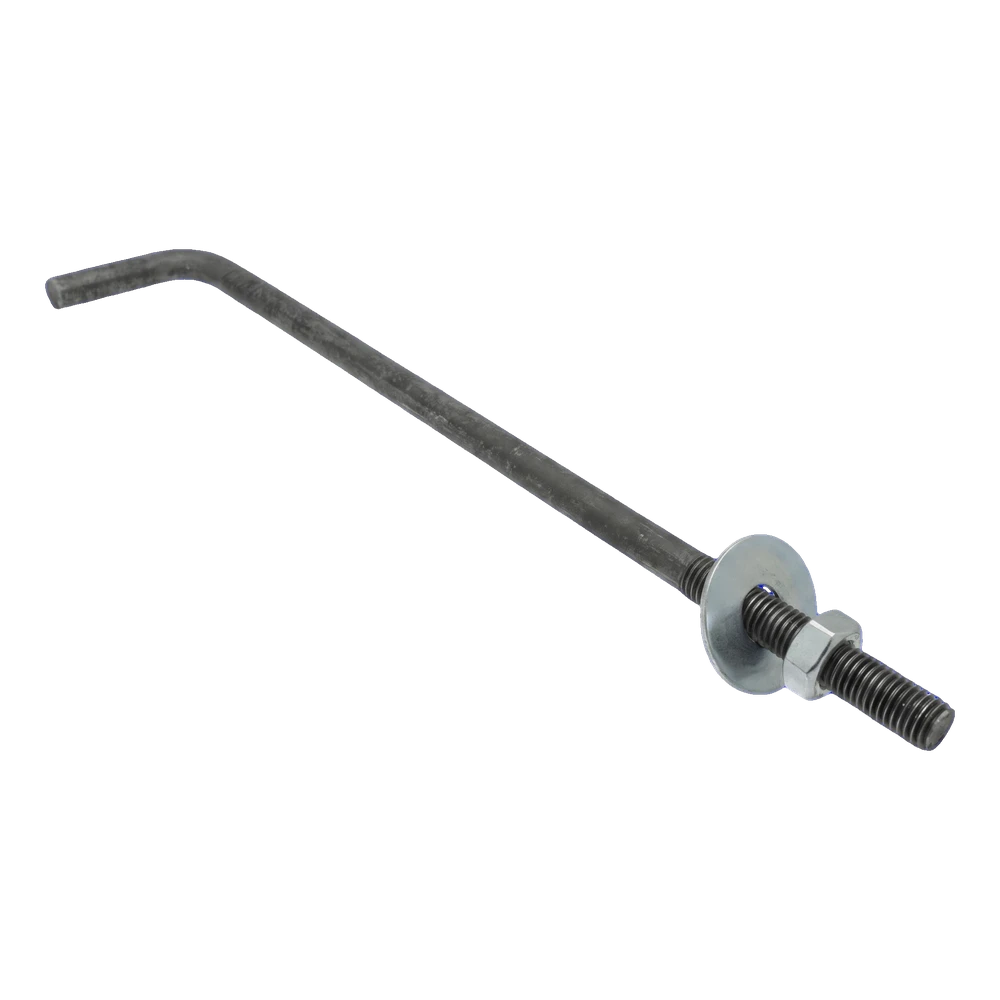

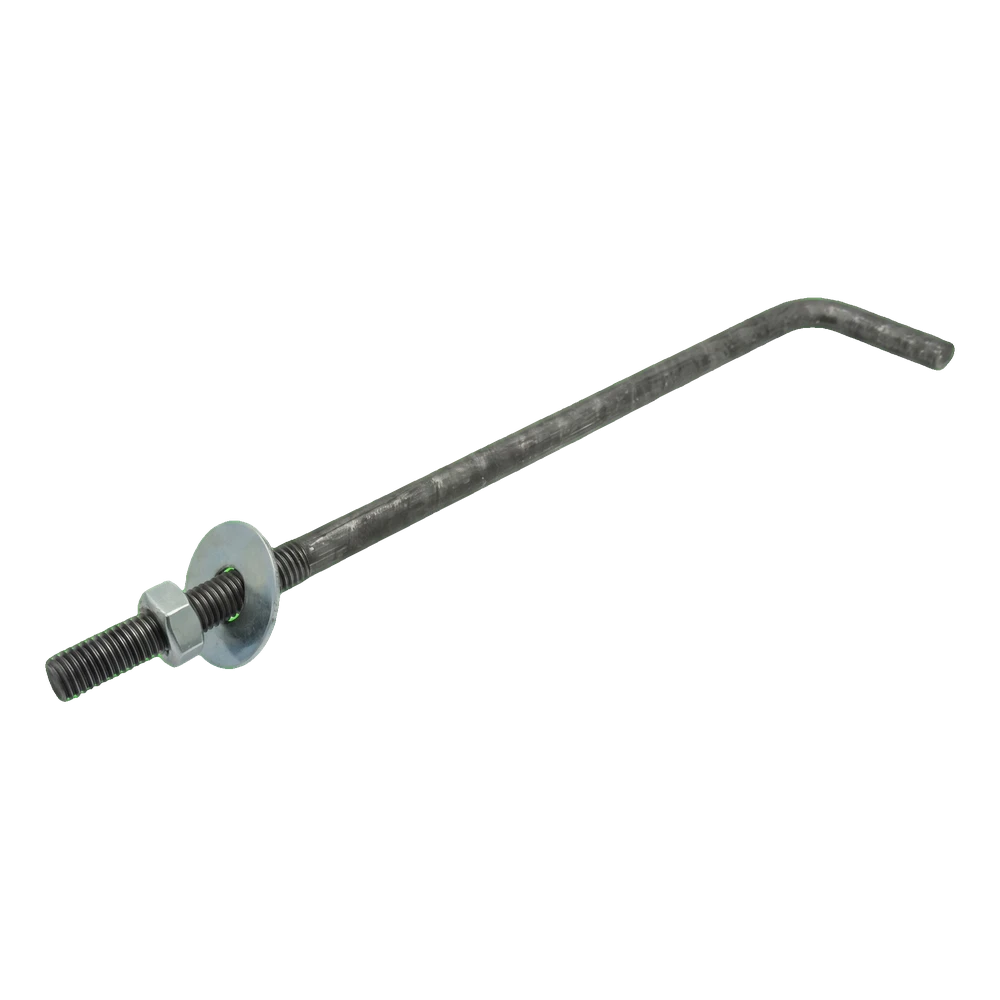

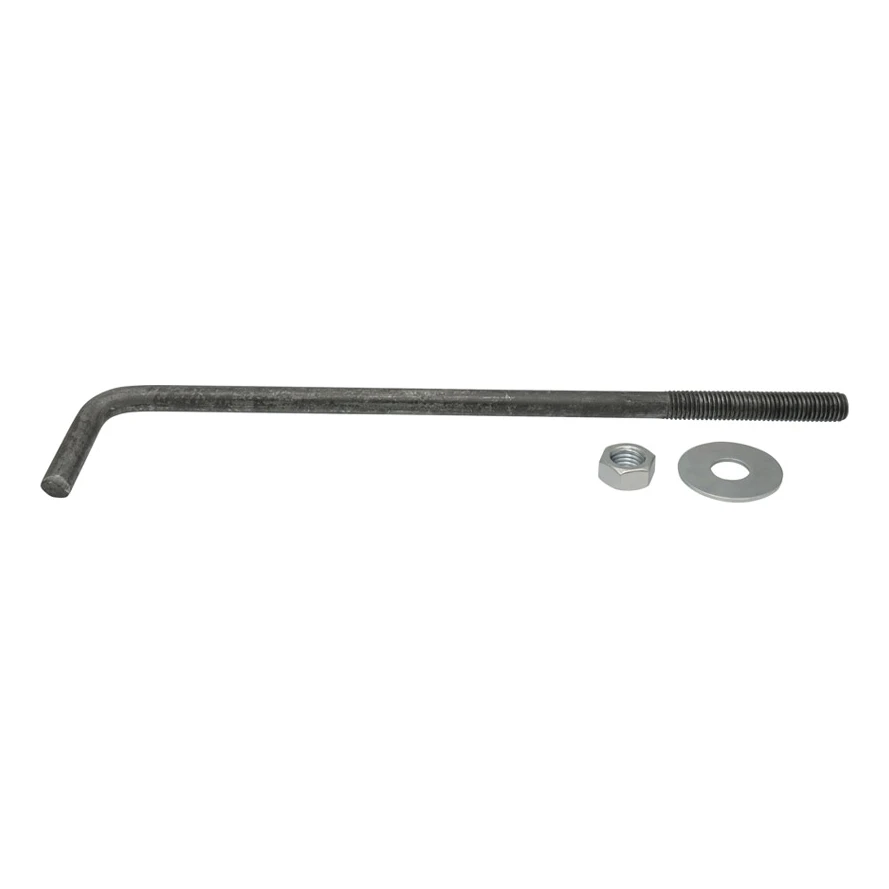

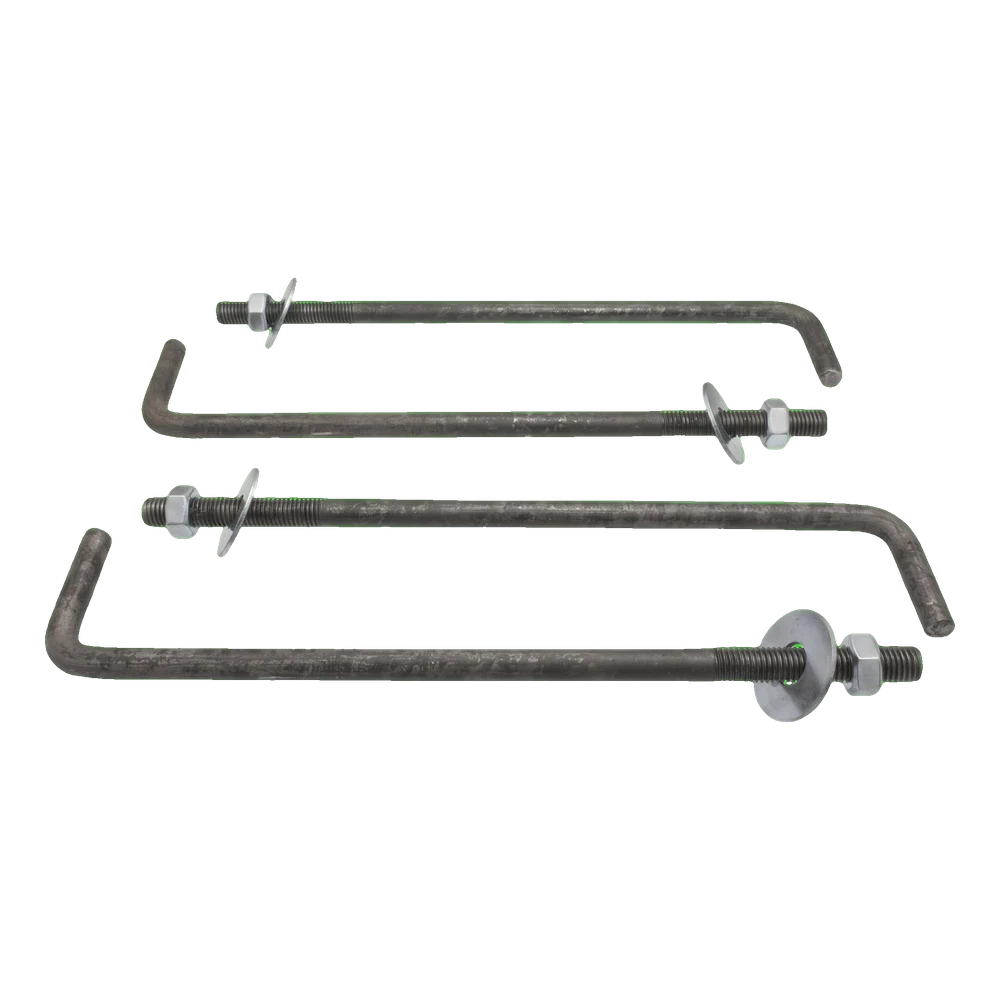

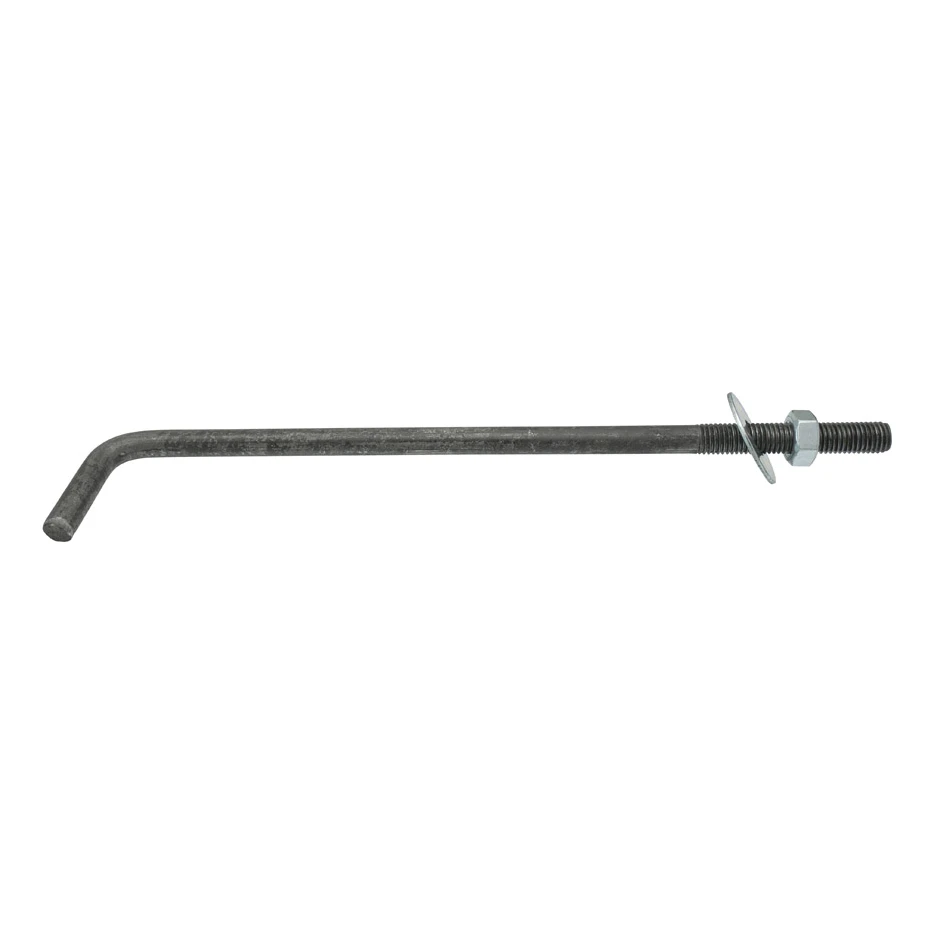

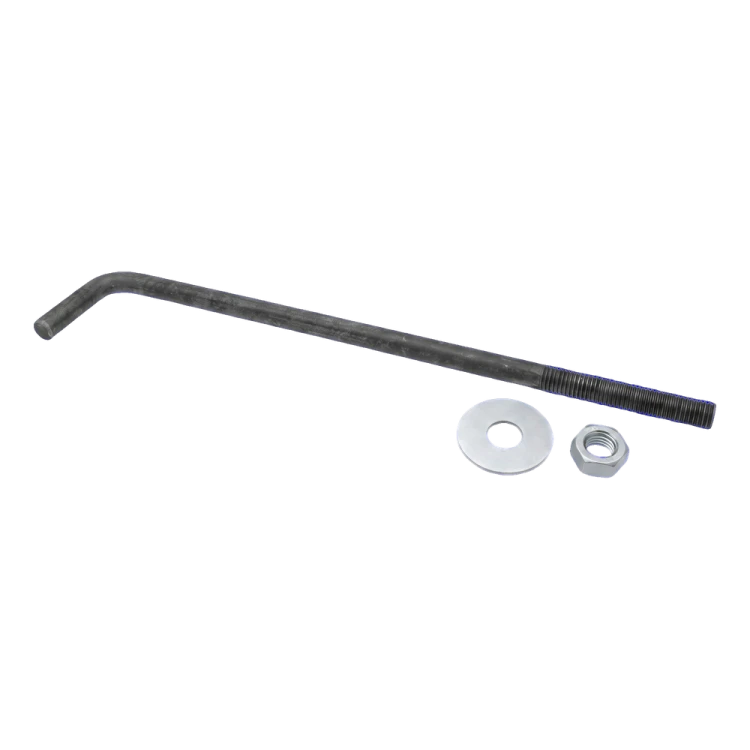

Elk anker wordt geleverd als set met zeskantmoer en ronde sluitring — zichtbaar op de productfoto's. Zo kan na levering rechtstreeks met de montage worden begonnen, zonder dat afzonderlijke bevestigingsmaterialen moeten worden bijgekocht.

Verpakking

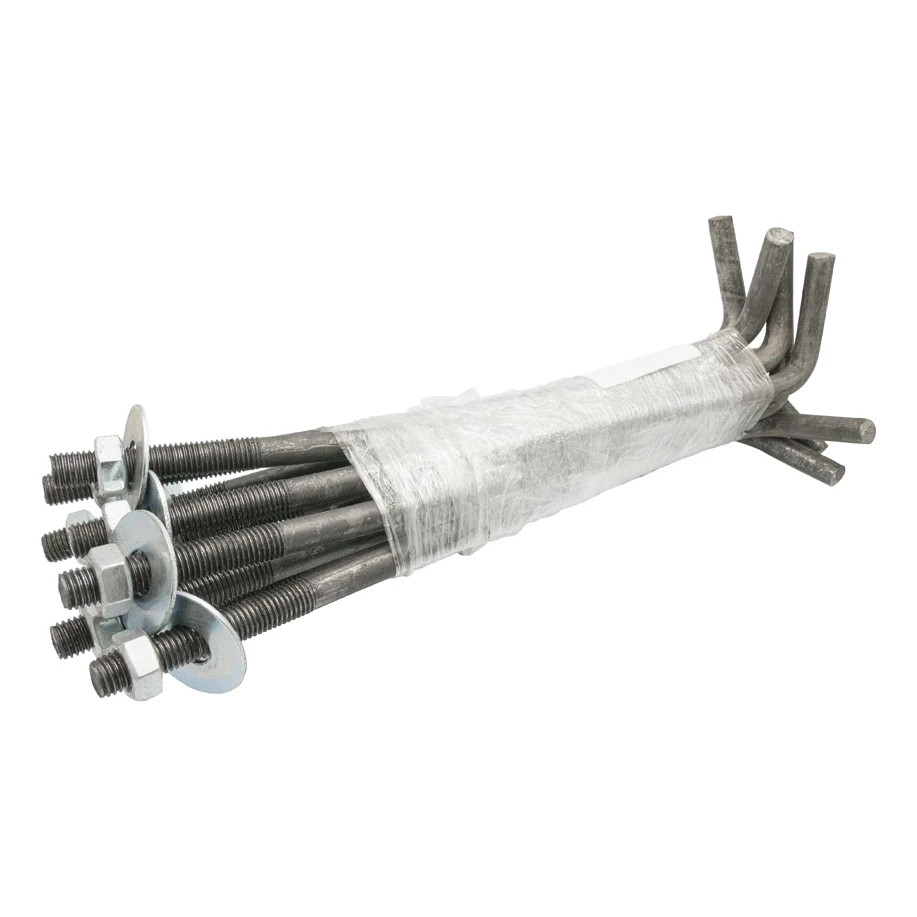

De ankers zijn per stuk verkrijgbaar. Op de foto ziet u een bundel samengebonden met stretchfolie — een handige transportvorm bij grotere bestellingen voor de bouwplaats.
