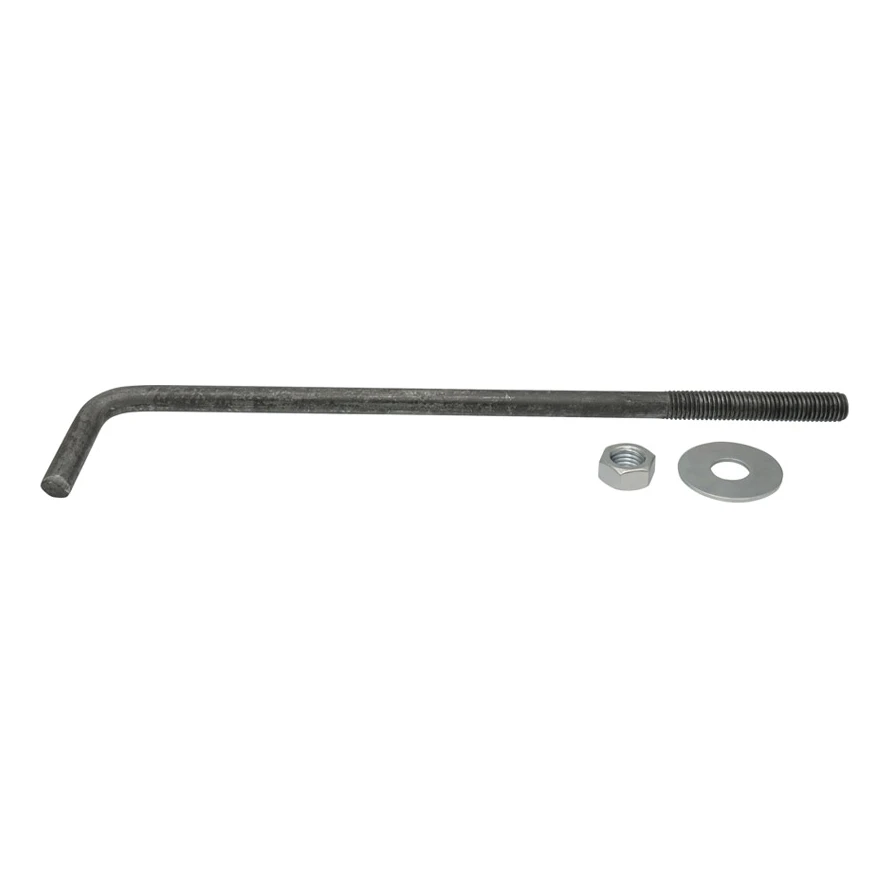

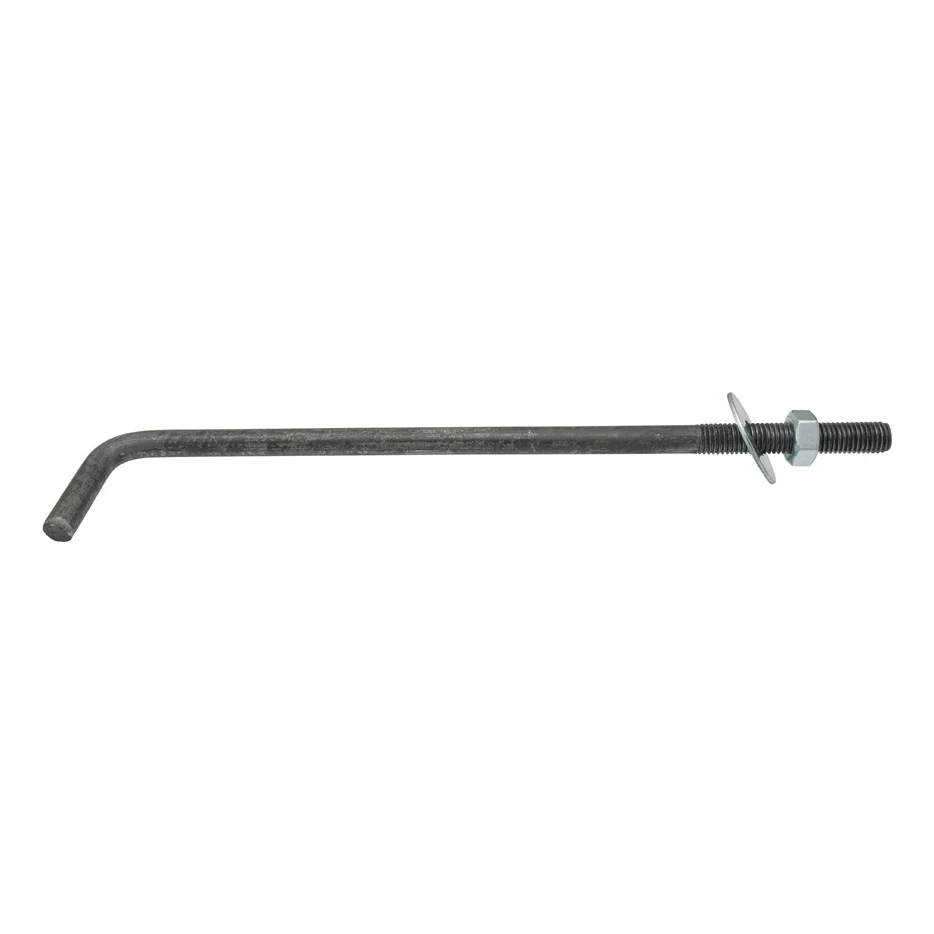

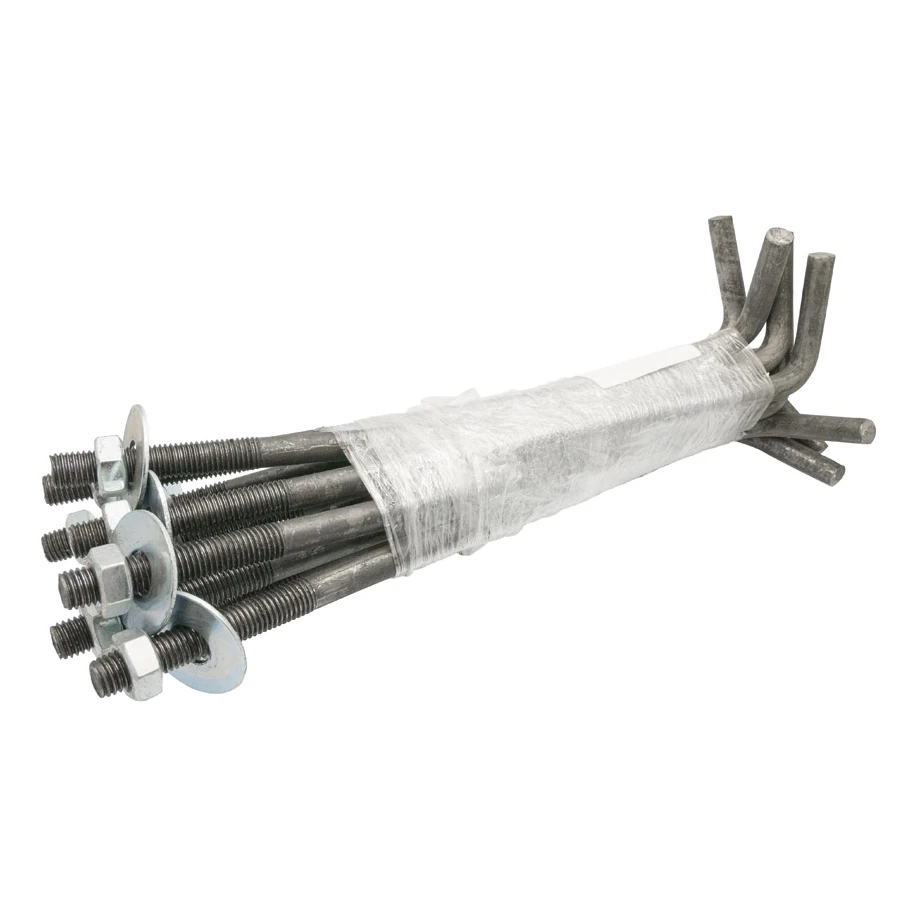

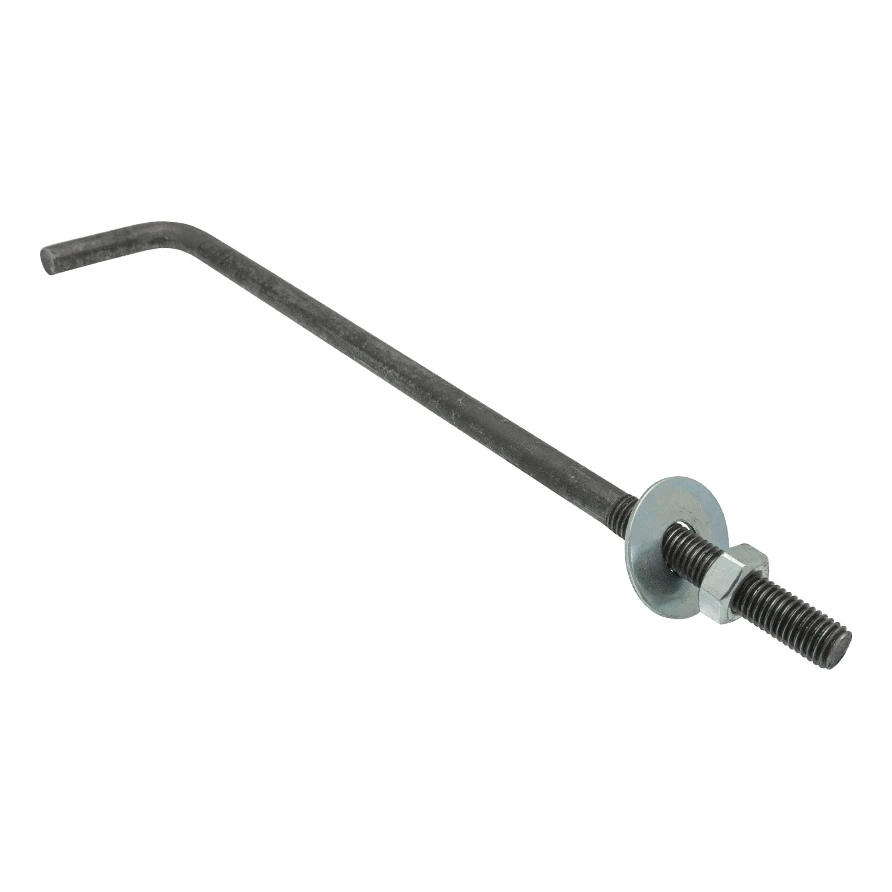

Gebogen schroefverbinding type L (muurplaatanker) M14 × 350 mm, zwart

Toepassing

Het L-anker is een basisbevestigingselement in de dakbouw. Het ene uiteinde van de staaf — haaks omgebogen — wordt ingestort in de betonnen ringbalk, terwijl het draadeinde boven de ringbalk uitsteekt en dient om de muurplaat met moer en sluitring vast te zetten. Deze oplossing zorgt voor een duurzame, mechanische verbinding tussen de houten dakconstructie en het gewapend betonnen deel van het gebouw.

De zwarte uitvoering (zonder corrosiebescherming) is bedoeld voor verankering in beton, waar het staal door het omringende beton tegen corrosie wordt beschermd. Het is een beproefde en voordelige oplossing die veel wordt toegepast bij eengezins- en meergezinswoningen.

Constructie en afmetingen

De technische tekening toont de opbouw van het anker: een stalen staaf met diameter ØD en een ombuiging met hoogte A en buigradius R. Op het rechte uiteinde is metrische schroefdraad M aangebracht met een draadlengte L1, afgewerkt met een afschuining die het opdraaien van de moer vergemakkelijkt. De totale lengte van de schroefverbinding bedraagt L = 350 mm en de schroefdraad M14 zorgt voor een passend draagvermogen van de verbinding bij gangbare belastingen van dakconstructies.
