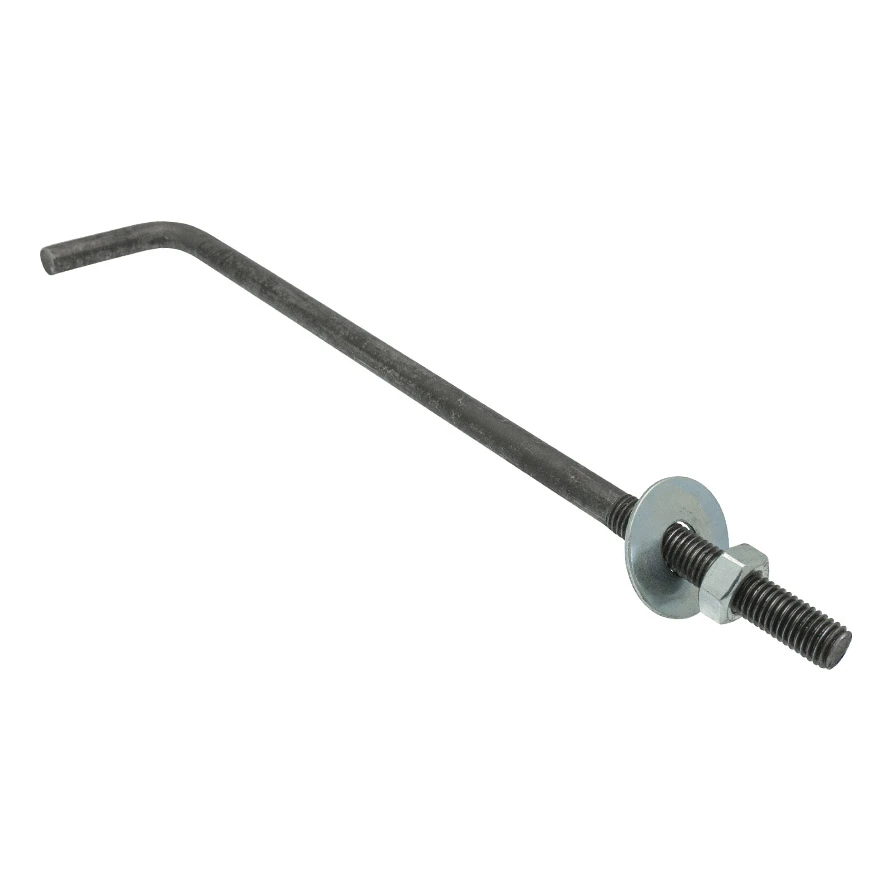

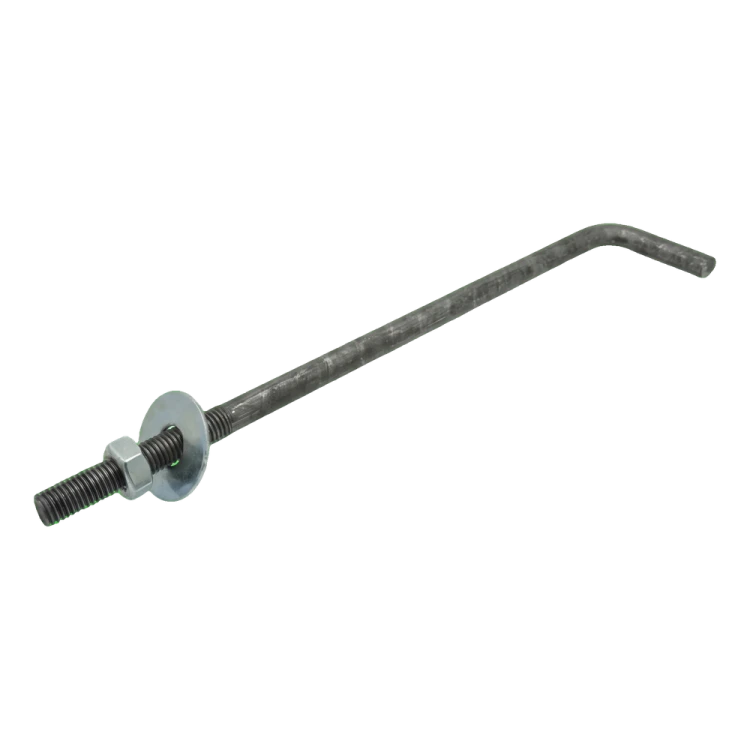

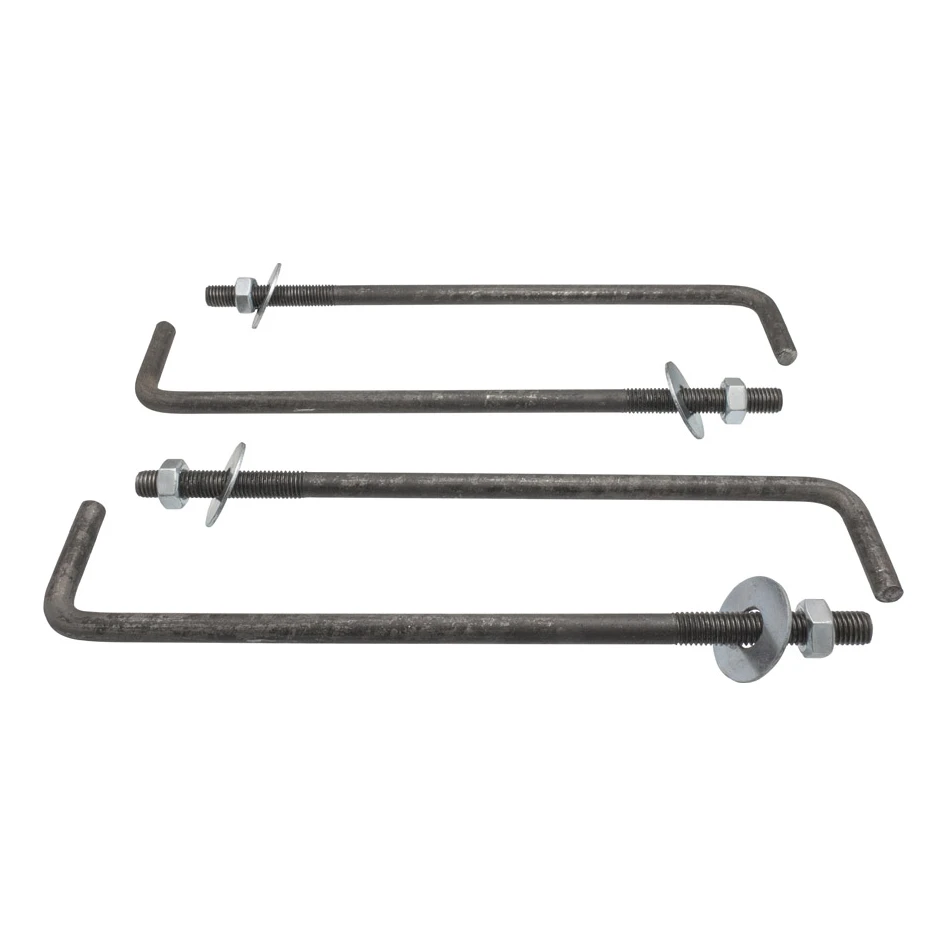

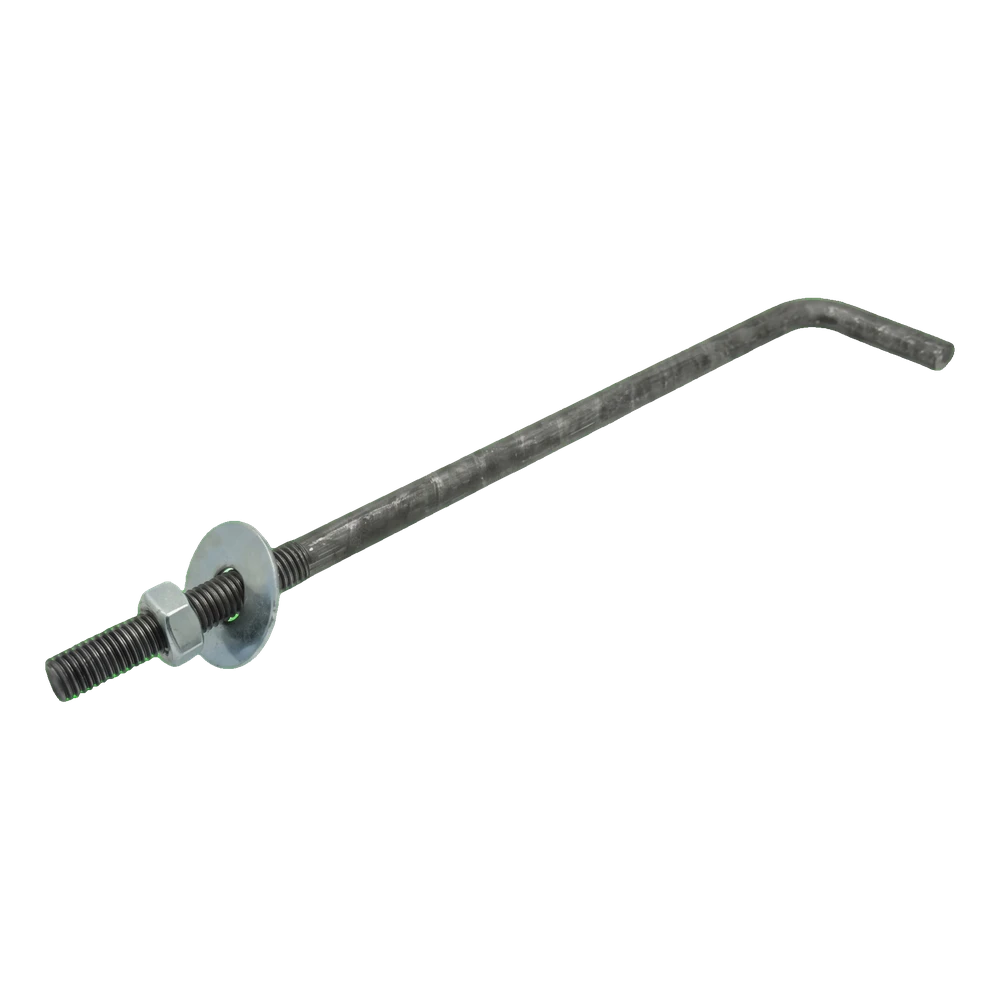

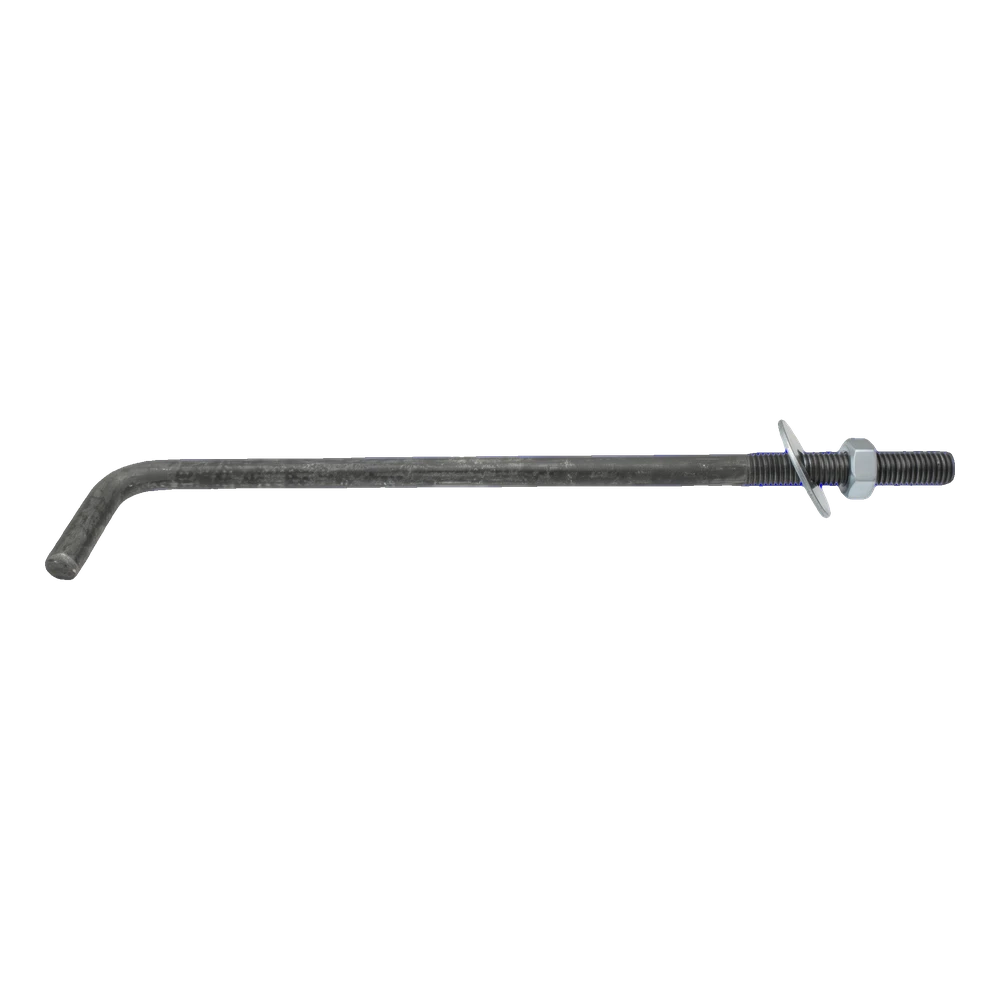

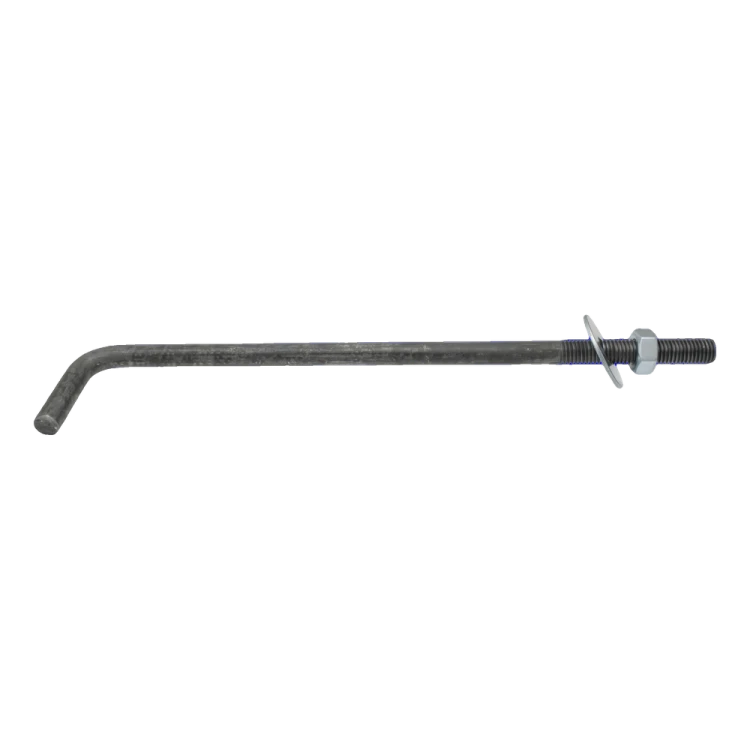

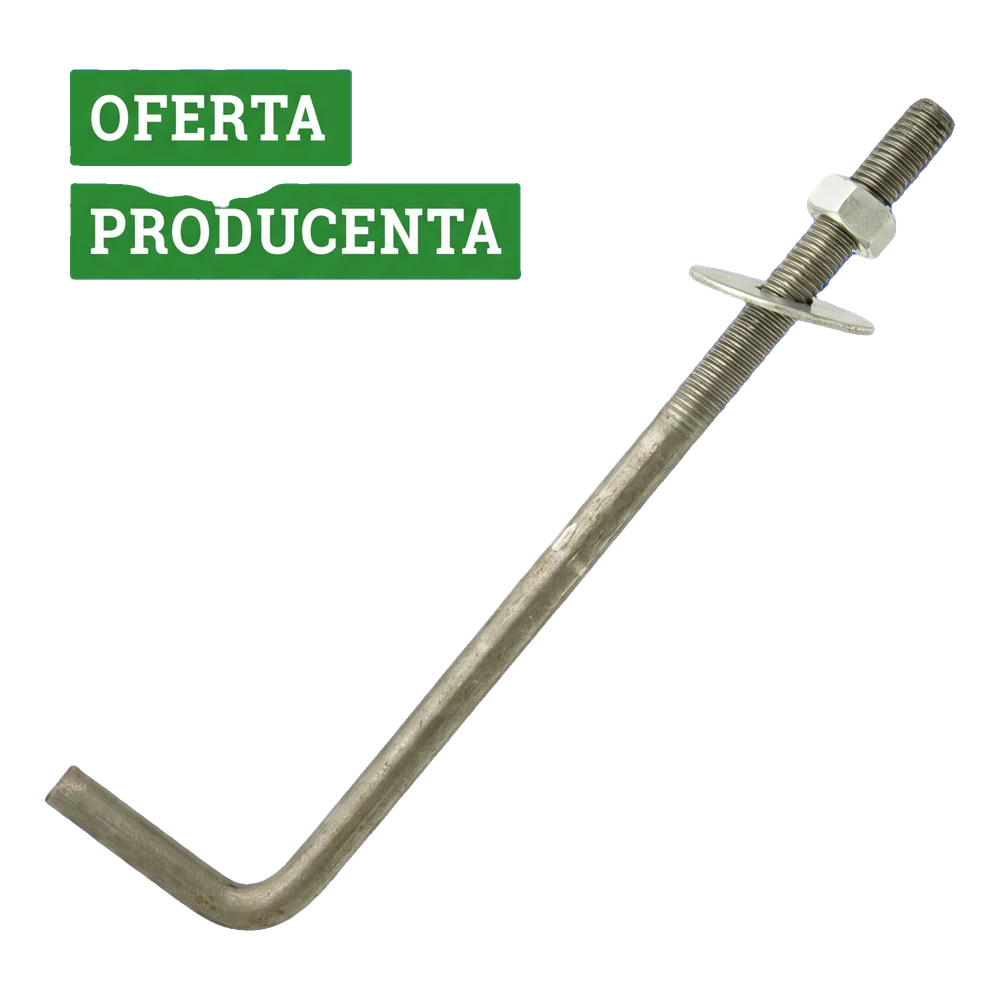

Gebogen schroefanker type L (muurplaatanker) M16 × 350 mm, zwart

Toepassing

De anker wordt tijdens het storten van de ringbalk in het beton ingegoten — het L-vormig gebogen uiteinde wordt duurzaam in de betonmassa verankerd. Nadat het beton is uitgehard, steekt de van schroefdraad voorziene schacht verticaal boven het oppervlak van de ringbalk uit, zodat de muurplaat, de sluitring en de aandrukmoer kunnen worden aangebracht. Dankzij deze opbouw kan de aandrukkracht worden bijgesteld nadat het houten element is gemonteerd.

Opbouw van de verbinding

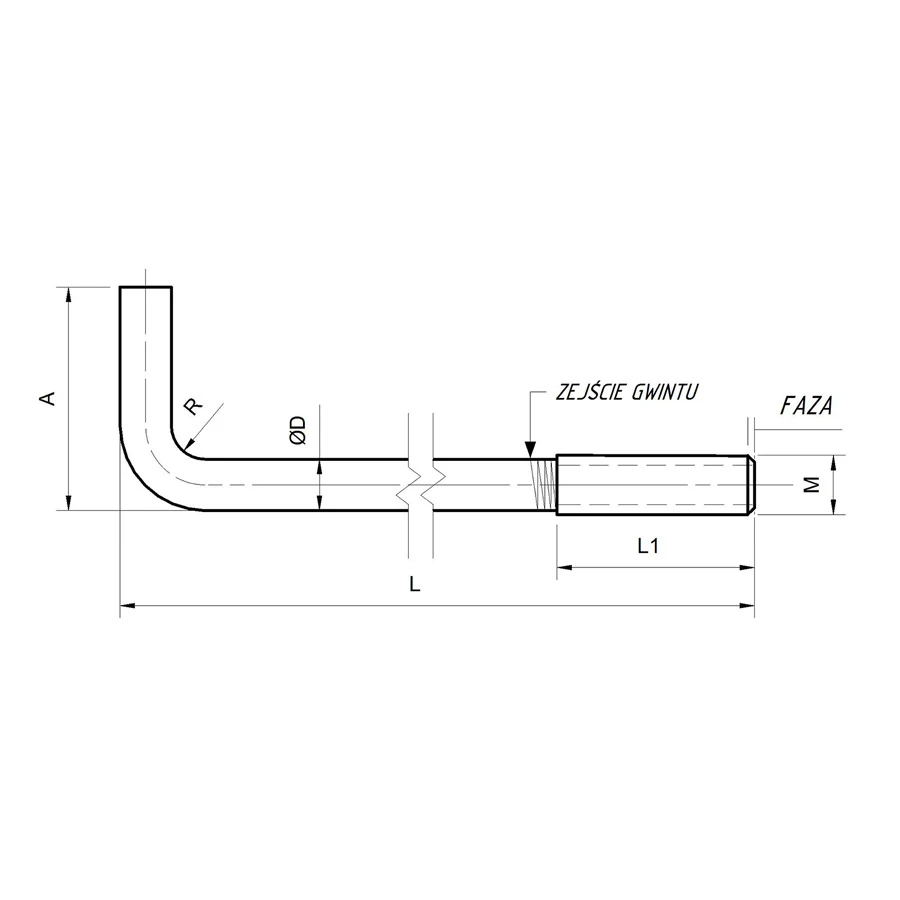

De technische tekening toont de opbouw van de anker met de aanduiding van de belangrijkste afmetingen: L — totale lengte van de schacht, A — lengte van de gebogen arm, ØD — diameter van de staaf, M — schroefdraad, L1 — lengte van het van schroefdraad voorziene deel, R — buigradius. De schacht eindigt met een afschuining die het opdraaien van de moer vergemakkelijkt.

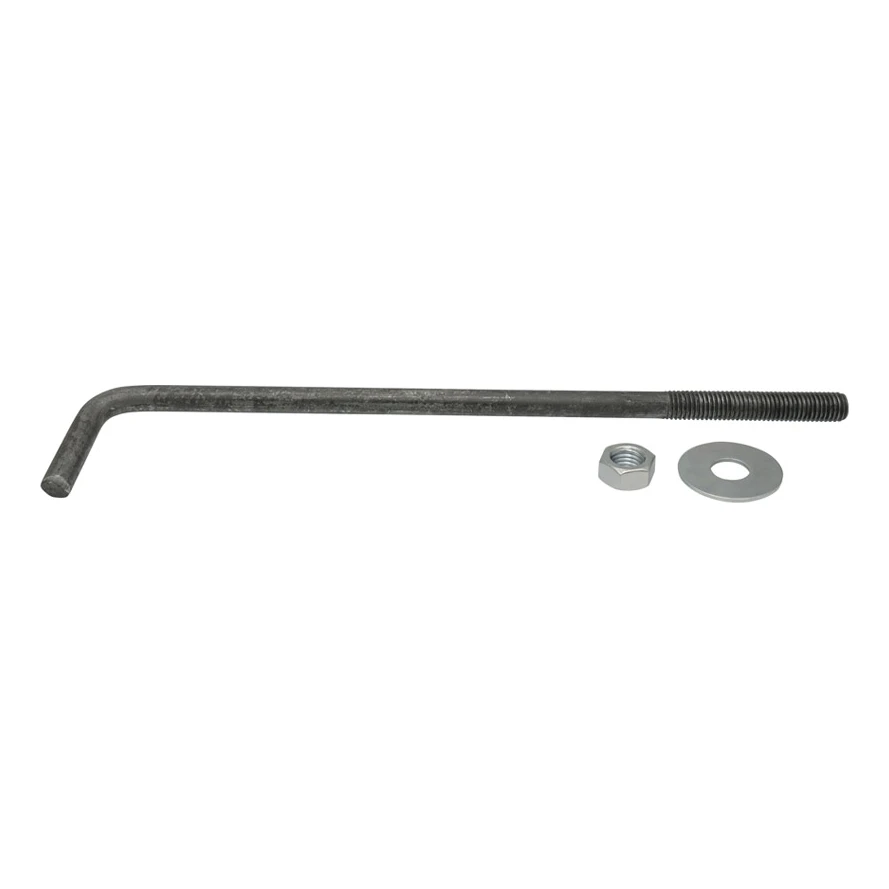

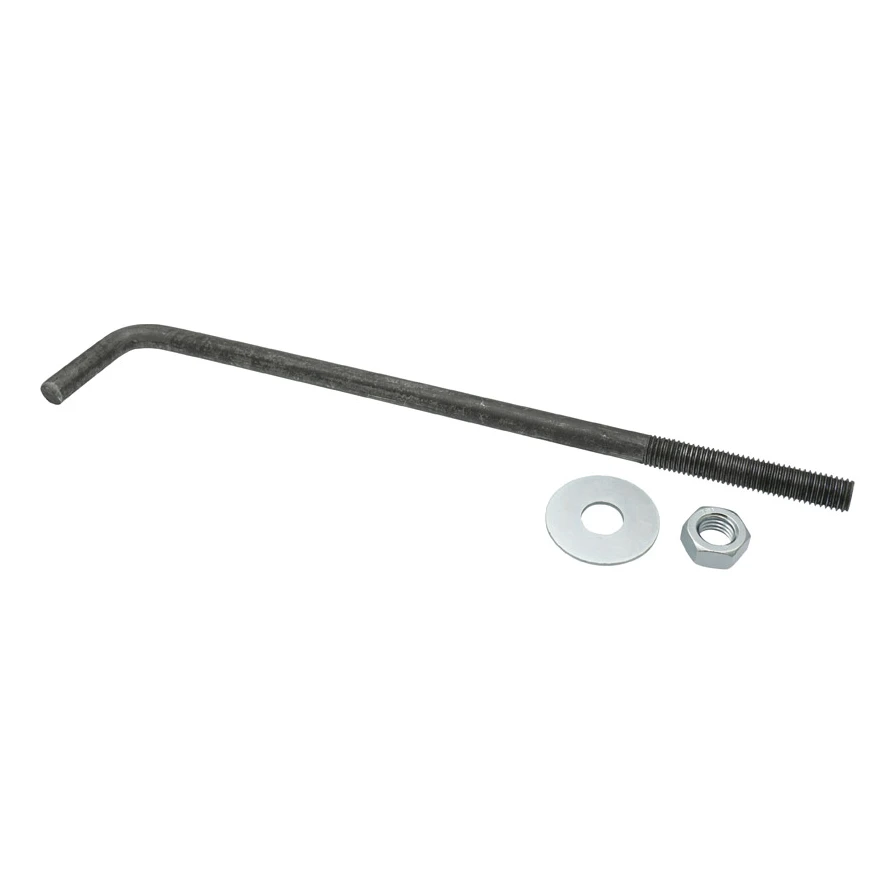

Bij de anker worden een zeskantmoer en een sluitring geleverd, waardoor onmiddellijke montage mogelijk is zonder extra bevestigingsmaterialen te moeten bijkopen. De zwarte uitvoering (zonder coating) is bestemd voor toepassingen waarbij de anker in een beschutte omgeving functioneert — ingebetonneerd in de ringbalk en langs de bovenzijde afgeschermd door de muurplaat.

Montage en werking

Bij het betonneren van de ringbalk wordt de anker verticaal in de bekisting geplaatst — de gebogen arm zit ingebed in het beton en vormt een mechanische verankering. Nadat het beton is uitgehard, wordt de muurplaat (via een vooraf geboord gat) over de van schroefdraad voorziene schacht geschoven en vervolgens met sluitring en moer aangedrukt. De schroefdraad M16 zorgt voor een grote aandrukkracht, die zelfs geschikt is voor zware dakstoelen.
