Gebogen schroefanker type L (muurplaatanker) M16 × 300 mm, zwart

Muurplaatanker type L (haakbout) met schroefdraad M16 en een lengte van 300 mm dient voor het duurzaam verankeren van muurplaten in een betonnen ringbalk. Het omgebogen uiteinde van de staaf, dat in de betonvloer of ringbalk wordt ingestort, zorgt voor een stevige verankering, en met de uitstekende draadeinden boven de muurplaat kan het hout nauwkeurig worden vastgezet met een moer en sluitring.

Het product wordt geleverd in de zwarte uitvoering (zonder corrosiebescherming) — de standaardoplossing wanneer het anker in beton en onder de dakbedekking wordt gebruikt, waar het niet rechtstreeks wordt blootgesteld aan atmosferisch vocht. Elk exemplaar wordt geleverd met moer en sluitring.

Toepassing

Constructie en inhoud van de set

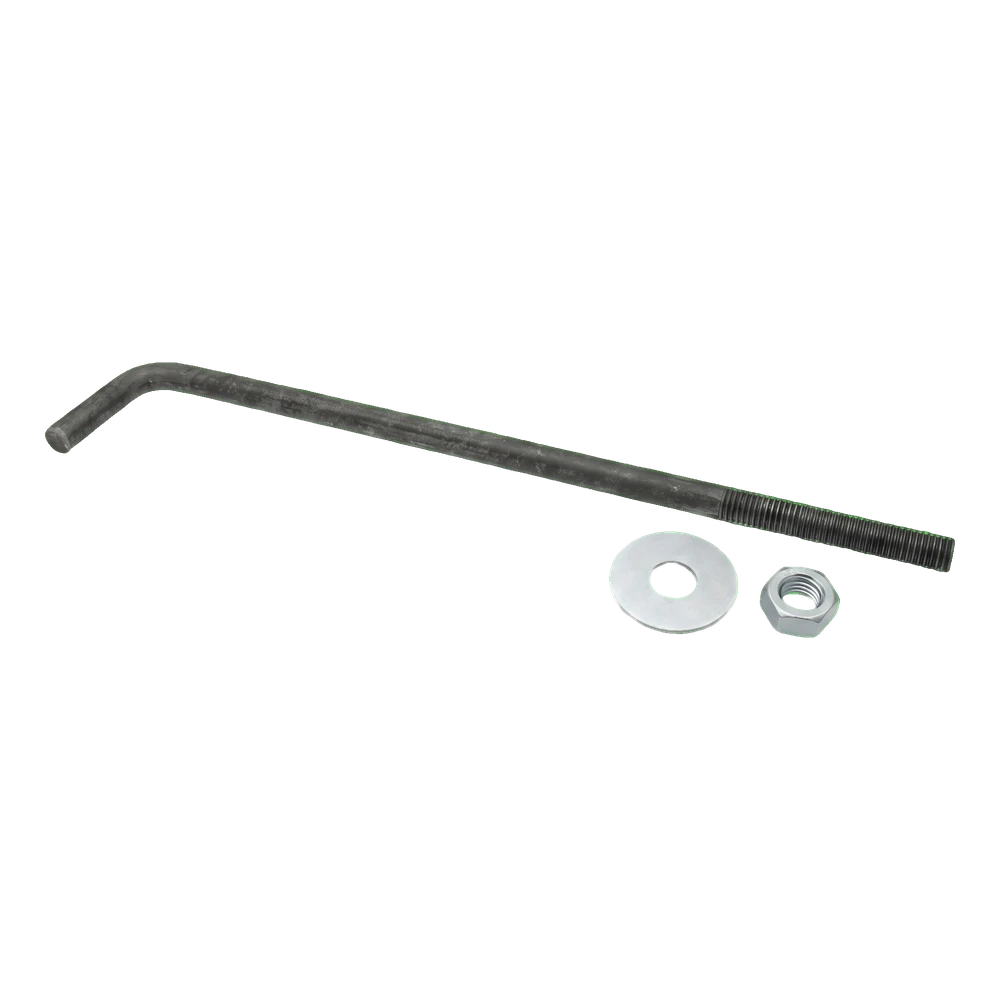

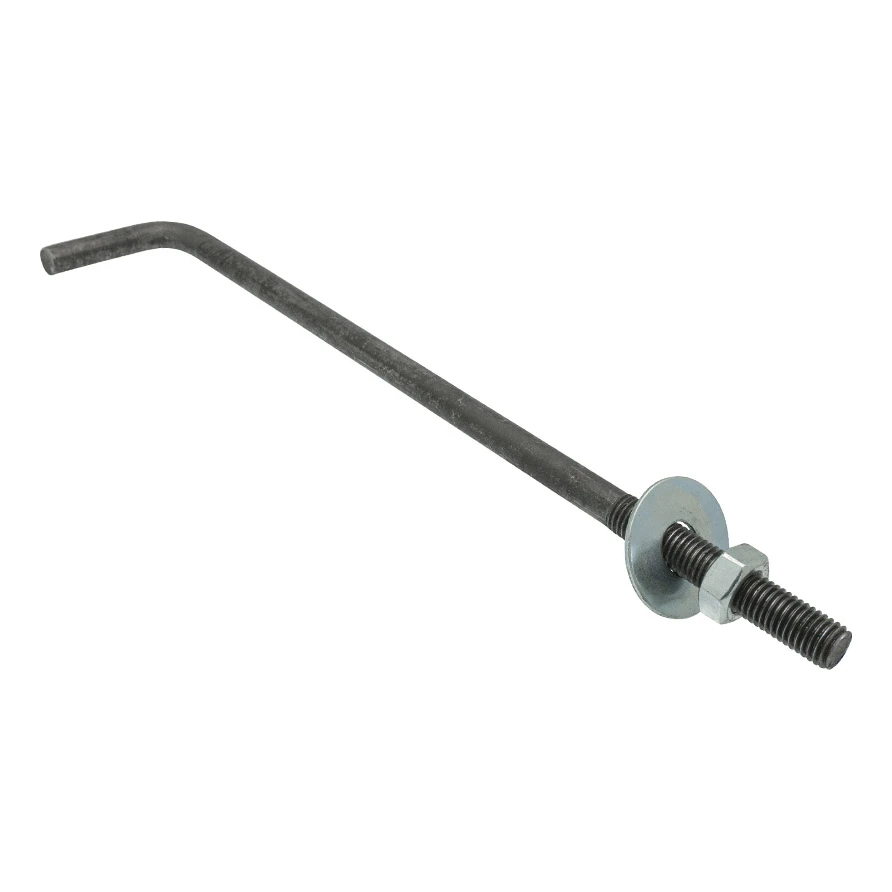

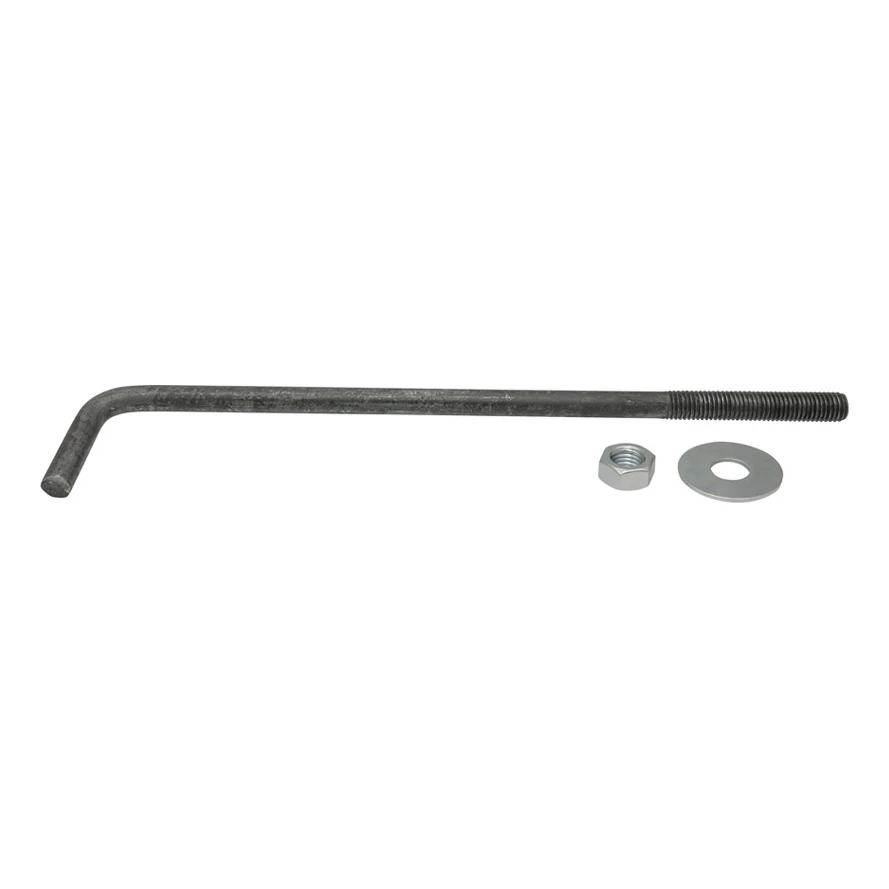

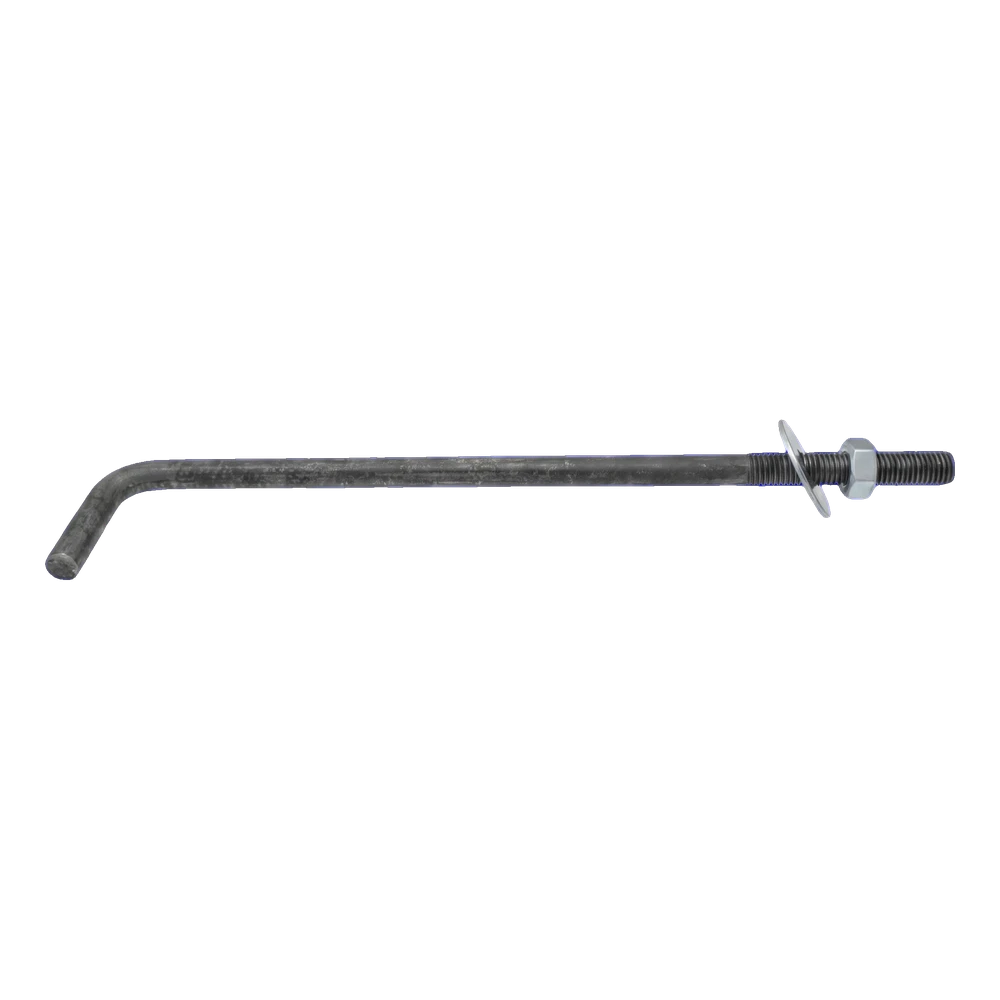

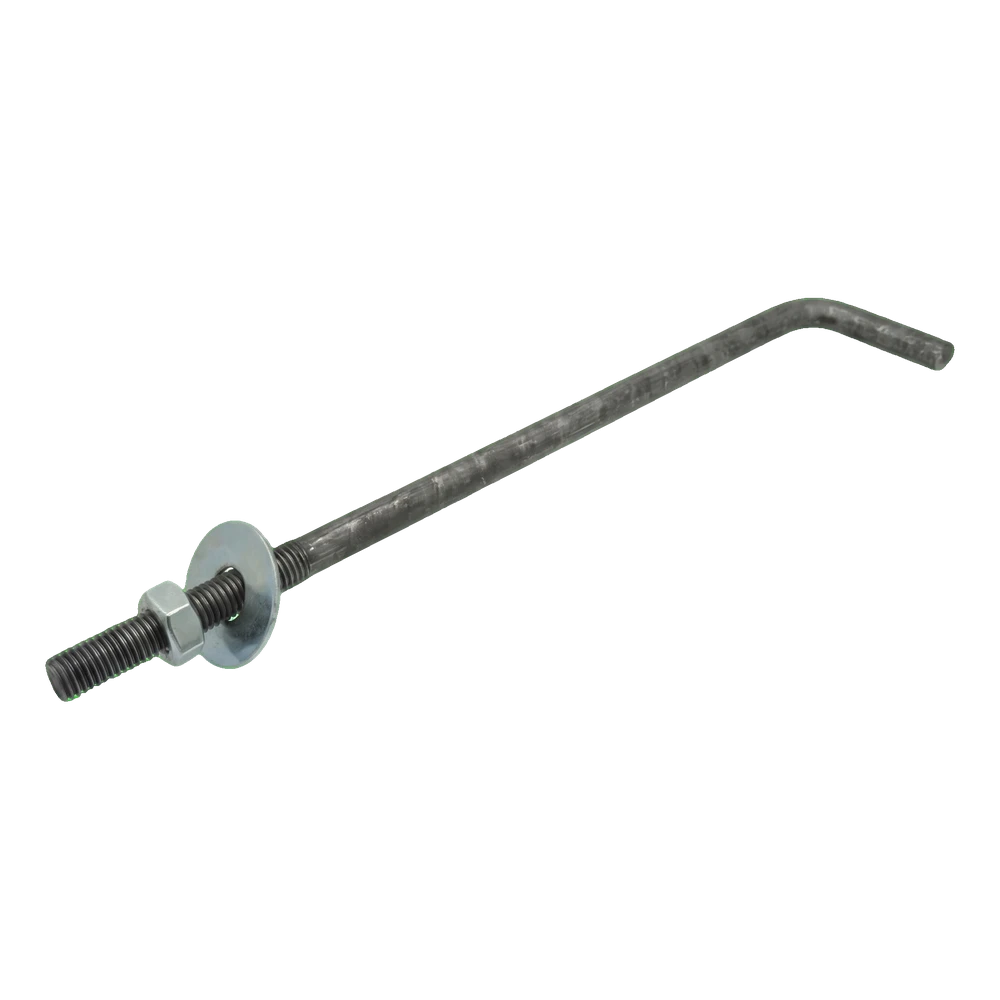

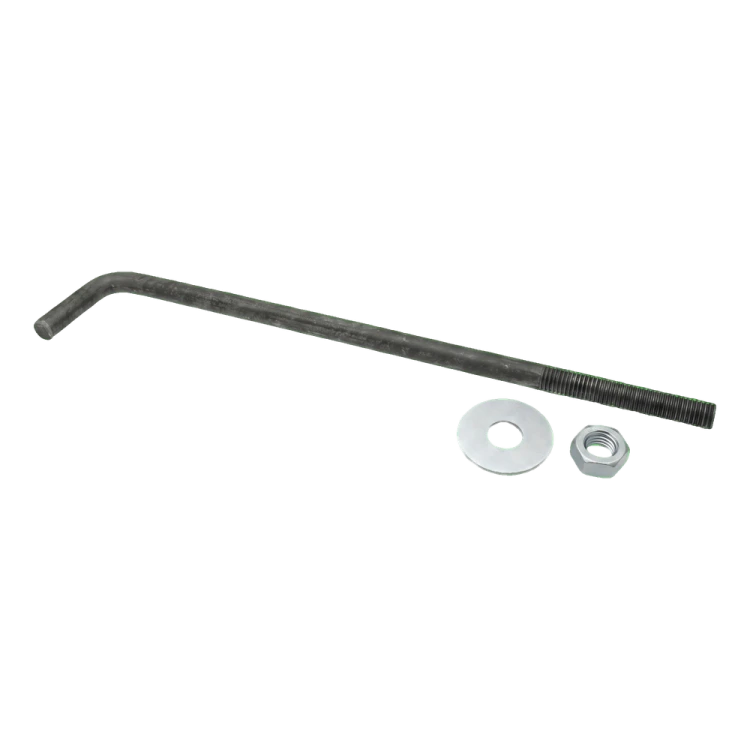

Het anker is vervaardigd uit een stalen staaf die onder een rechte hoek is omgebogen, waardoor de karakteristieke L-vorm ontstaat (de zogenaamde haakbout). Het rechte deel eindigt in een M16-schroefdraad waarop een zeskantmoer met platte sluitring wordt gedraaid — beide onderdelen maken deel uit van de set. Het omgebogen uiteinde van het anker wordt in de ringbalk of fundering ingestort, wat zorgt voor een duurzame en onlosmakelijke verbinding met de betonconstructie.

De maattekening toont de belangrijkste afmetingen van het anker: totale lengte L, draadlengte L1, hoogte van de ombuiging A, buigradius R, schachtdiameter ØD en schroefdraad M. Dankzij de standaard M16-schroefdraad is het anker compatibel met algemeen verkrijgbare metrische moeren en sluitringen.
