Eindpaal links ø42,4x1230mm AISI304 zijdelingse bevestiging satijn
Leave feedback on the product
Stalen eindpaal links ø42,4 mm uit roestvrij staal AISI 304, hoogte 1230 mm, met twee glashouders en zijdelingse bevestiging. Compleet montageset met wandrozet ø100 mm.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-525
Beschrijving

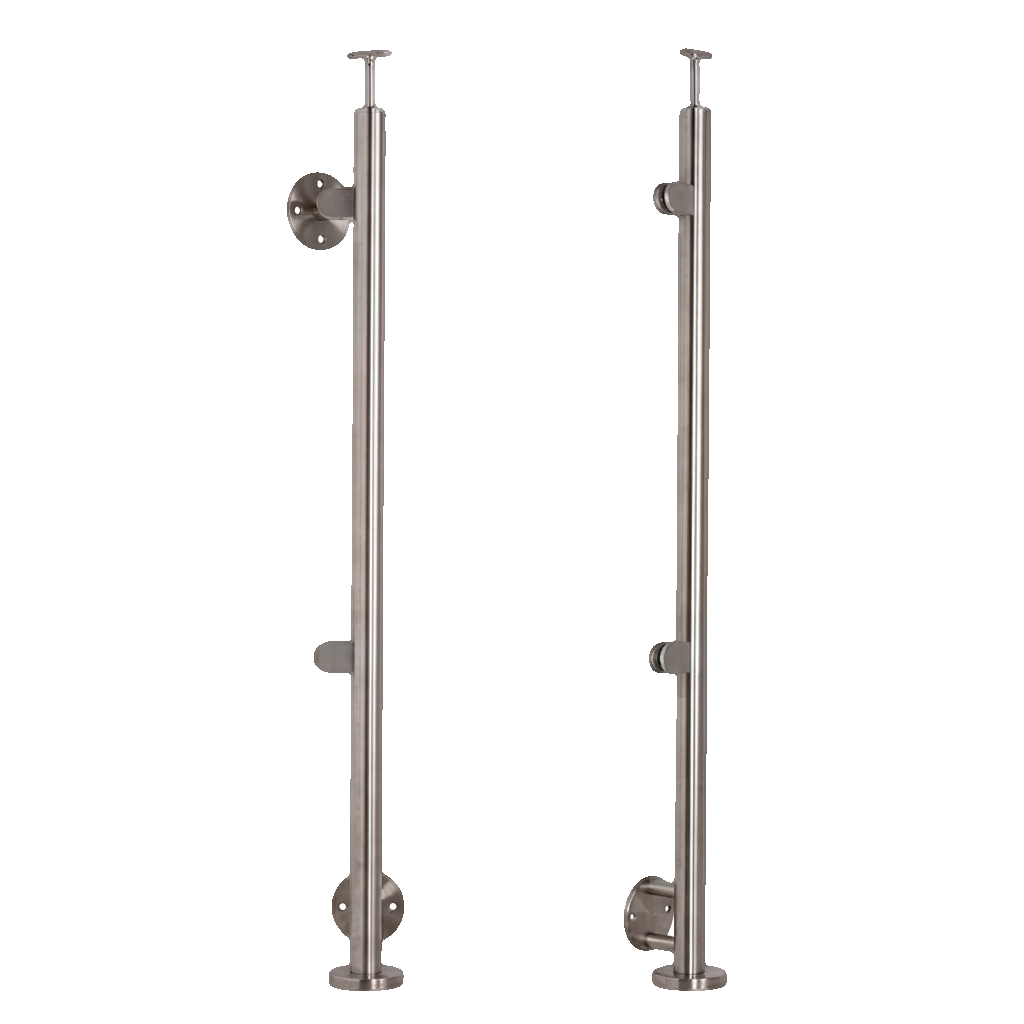

Eindpaal links ø42,4 mm uit roestvrij staal met glashouders
Stalen eindpaal links met diameter ø42,4 mm en hoogte 1230 mm, bestemd voor de bouw van elegante glazen balustrades. Uitgevoerd in hoogwaardig roestvrij staal AISI 304 met satijnen afwerking, garandeert duurzaamheid en esthetisch uiterlijk zowel binnen als buiten gebouwen. De paal is uitgerust met twee glashouders en zijdelingse bevestiging aan de wand, wat zorgt voor snelle en stabiele montage zonder de noodzaak van vloerverankering.
Compleet montageset
De paal wordt geleverd als kant-en-klare montageset, bevattende alle benodigde elementen. Het set bestaat uit zijdelingse bevestiging (wandrozet), twee glashouders met afmetingen 40×50 mm en paalverbinder met verstelbare leuningsteun. Dankzij de volledigheid van het set hoeft de installateur geen extra componenten te bestellen — het volstaat om geschikt gehard of gelamineerd glas en een leuning voor te bereiden.
De glashouders ondersteunen platen met dikte van 6 mm tot 10,76 mm, wat zowel enkel gehard glas als populaire configuraties van gelamineerd glas omvat (bijv. 2×5 mm met PVB-folie). Hierdoor is één model paal geschikt voor vele balustradeprojecten. Voor de glashouder moet een afdichting uit de 50D1-serie bijgekocht worden

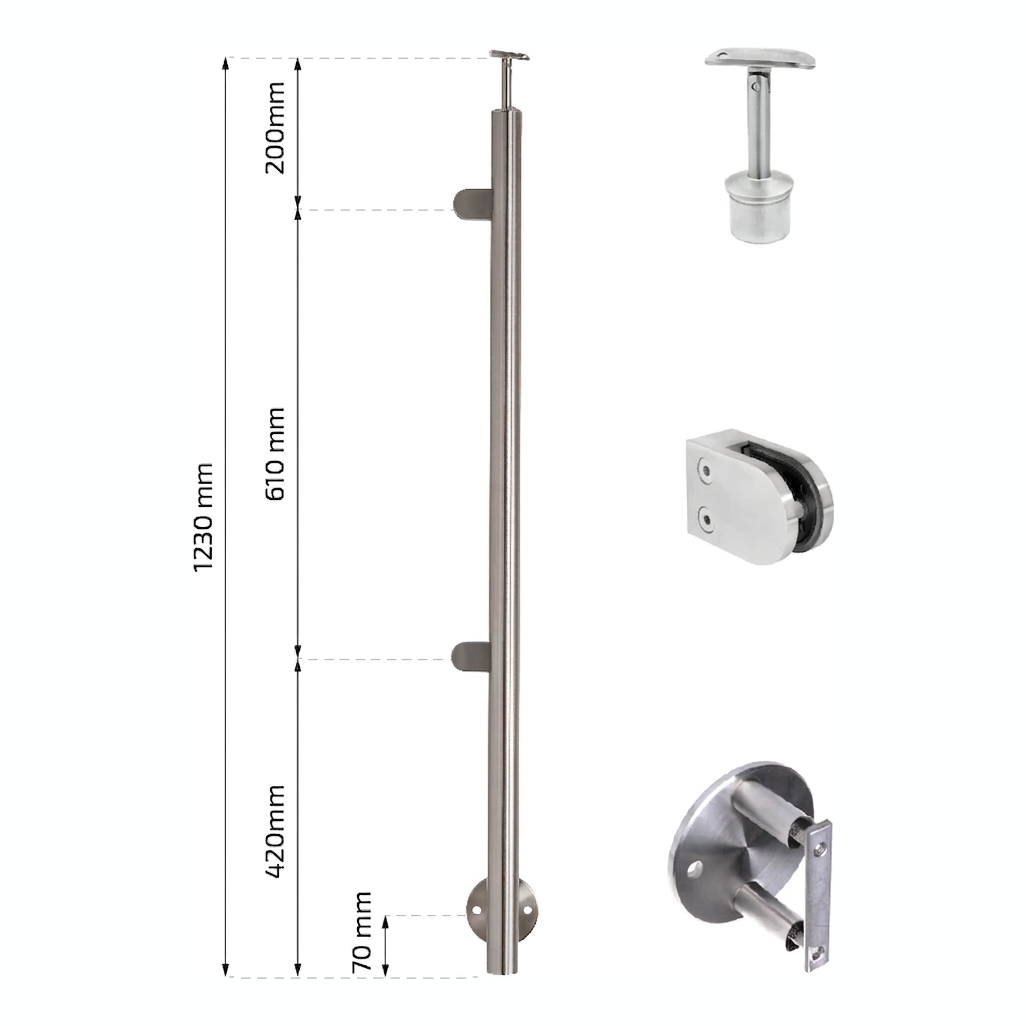

Afmetingen en plaatsing van elementen op de paal
- Totale hoogte van de paal: 1230 mm
- Diameter van de paalbuis: ø42,4 mm
- Afstand van onderkant paal tot as zijdelingse bevestiging: 70 mm
- Afstand van onderkant paal tot as onderste glashouder: 420 mm
- Hartafstand glashouders: 610 mm
- Afstand van as bovenste houder tot bovenkant buis: 200 mm
- Gewicht set: 3,45 kg

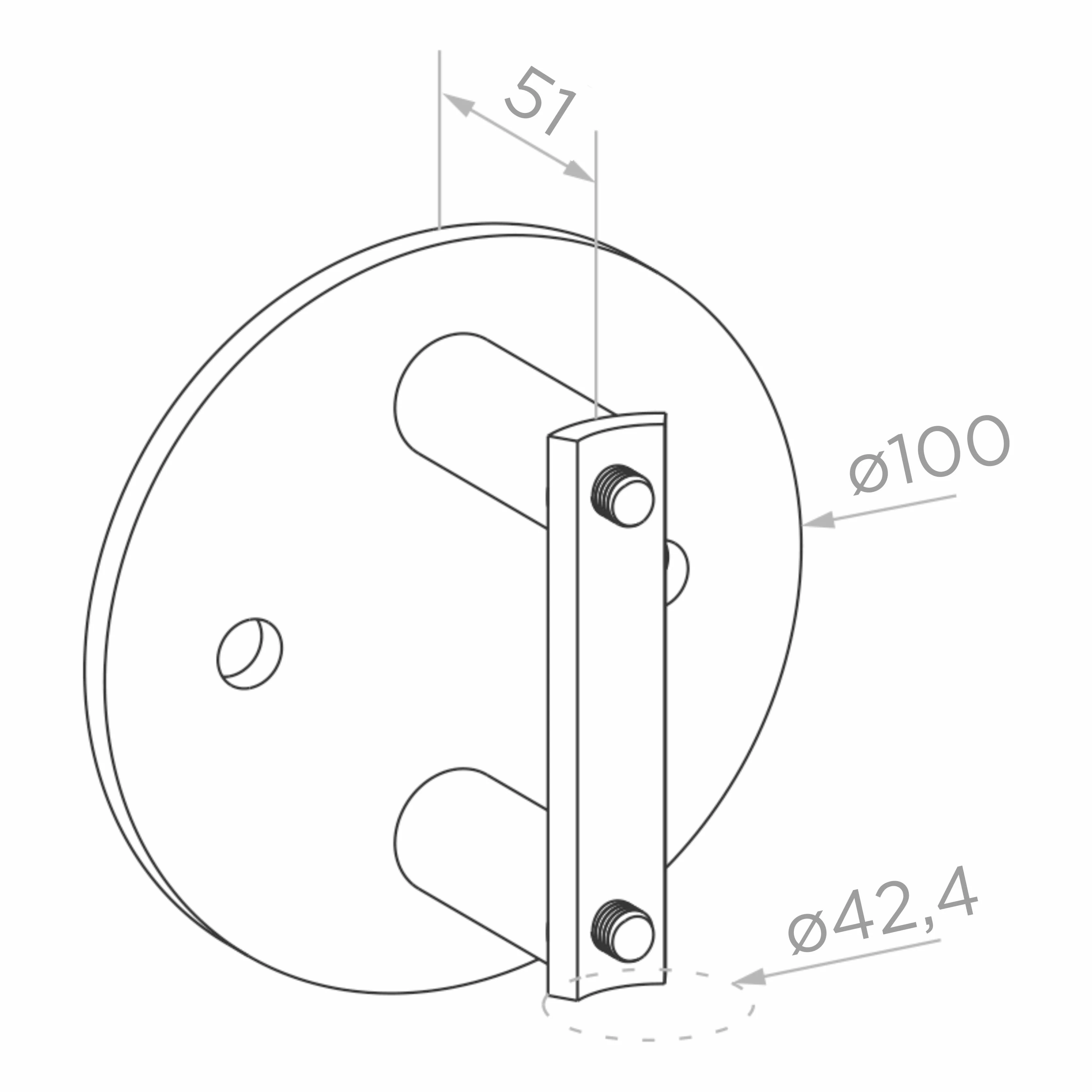

Zijdelingse bevestiging — wandrozet
De montagerozet met diameter ø100 mm zorgt voor stabiele en esthetische bevestiging van de paal aan de wand. De montageafstand van 51 mm (van wandoppervlak tot palas) garandeert voldoende ruimte voor vrije doorvoer van glasplaten. De montagegaten in de rozet maken betrouwbare verankering mogelijk aan gemetselde, betonnen en andere dragende constructies.

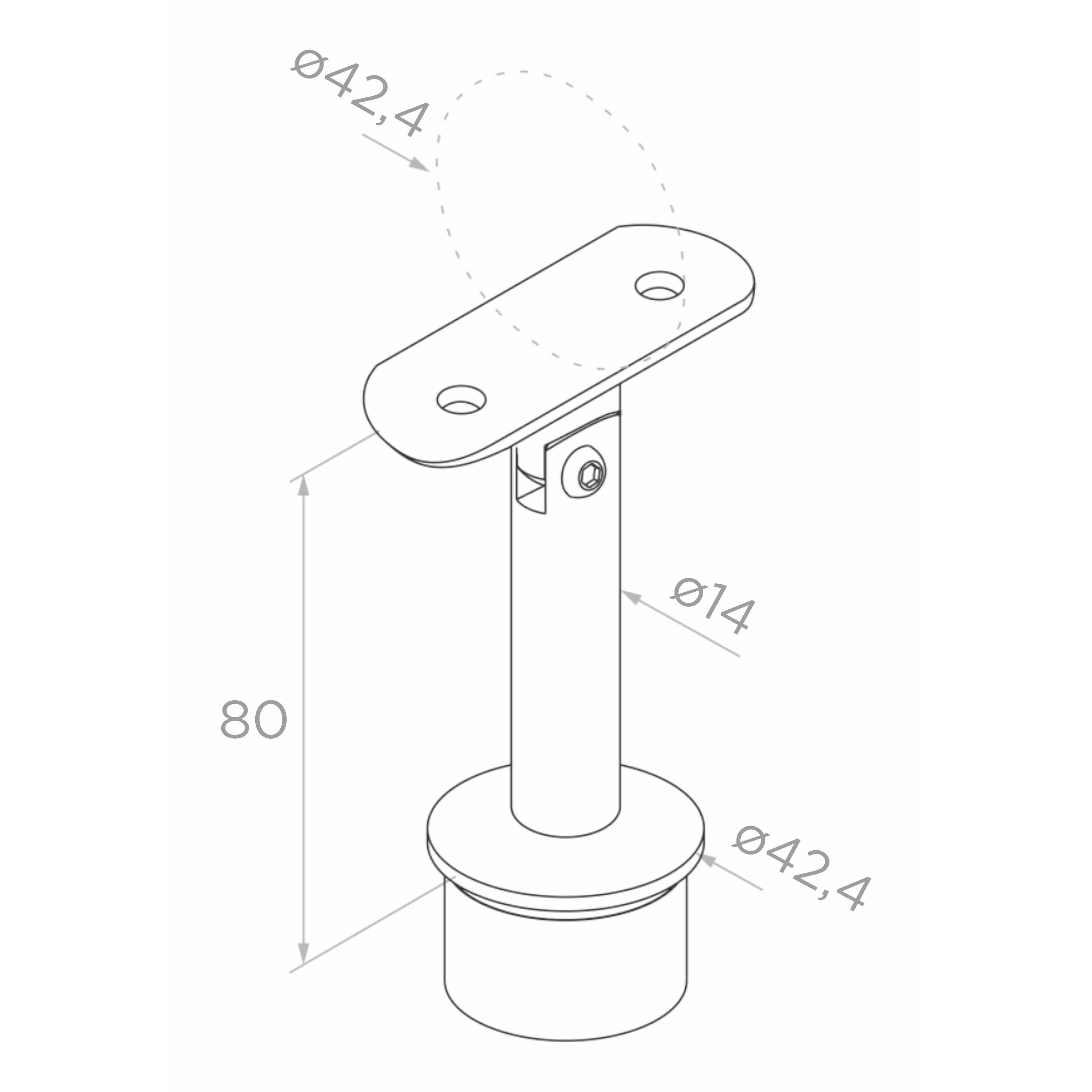

Verbinder leuningsteun
De verbinder gemonteerd op de top van de paal dient voor plaatsing van een leuning met diameter ø42,4 mm. De totale hoogte van de verbinder bedraagt 80 mm, en de bevestigingspen heeft een diameter van ø14 mm. De bovenste steunplaat heeft hoekinstelling, wat aanpassing aan verschillende trapconfiguraties en hellingen mogelijk maakt. De instelling gebeurt met een ingebouwde inbusschroef.

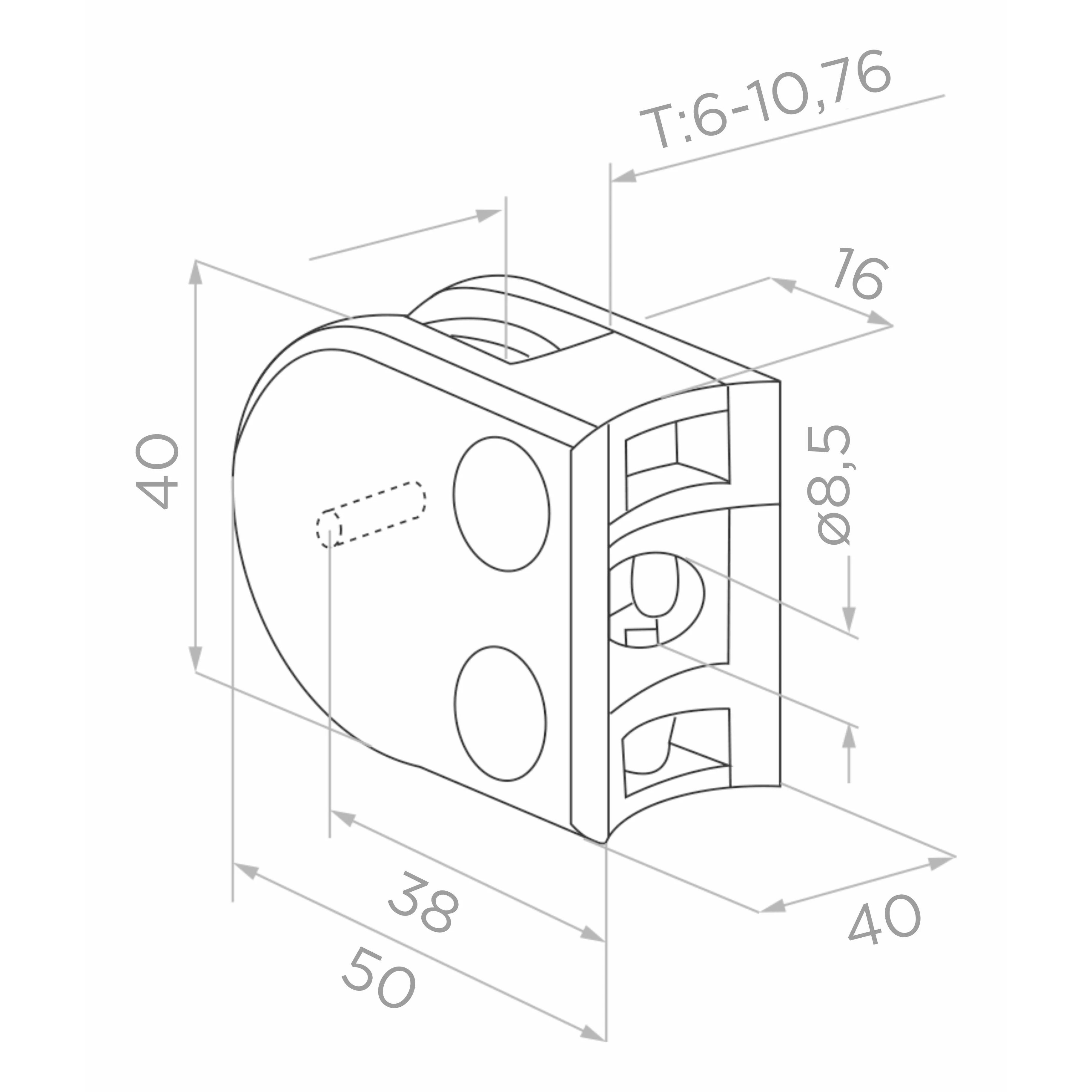

Glashouders — parameters
- Afmetingen houder: 40 × 50 × 40 mm (h × l × b)
- Hartafstand montagegaten: 38 mm
- Diameter montagegaten: ø8,5 mm
- Glasdiktebereik: 6–10,76 mm
- Aantal houders in set: 2 st.
Technische specificatie
- Type: eindpaal links
- Systeem: ø42,4 mm
- Totale hoogte: 1230 mm
- Materiaal: roestvrij staal AISI 304
- Oppervlakteafwerking: satijn (geslepen)
- Type montage: zijdelings (wand)
- Diameter bevestigingsrozet: ø100 mm
- Afstand tot wand: 51 mm
- Ondersteunde glasdikte: 6–10,76 mm
- Leuningdiameter: ø42,4 mm
- Gewicht set: 3,45 kg
- EAN: 5903313202213
Inhoud set: zijdelingse bevestiging (wandrozet), 2× glashouder 40×50 mm, verbinder leuningsteun met hoekinstelling.
