Eindklem H40 L50 - ruw met pin
Leave feedback on the product
Eindklem H40 met aardingspin voor PV-modules met een frame van 40 mm. Vervaardigd uit aluminium EN AW 6063-T66 en zorgt voor potentiaalvereffening zonder extra sluitringen. Ideaal voor de montage van de buitenste panelen op draagconstructies.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: PV-03-80
Beschrijving
Eindklem H40 L50 - ruw met pin

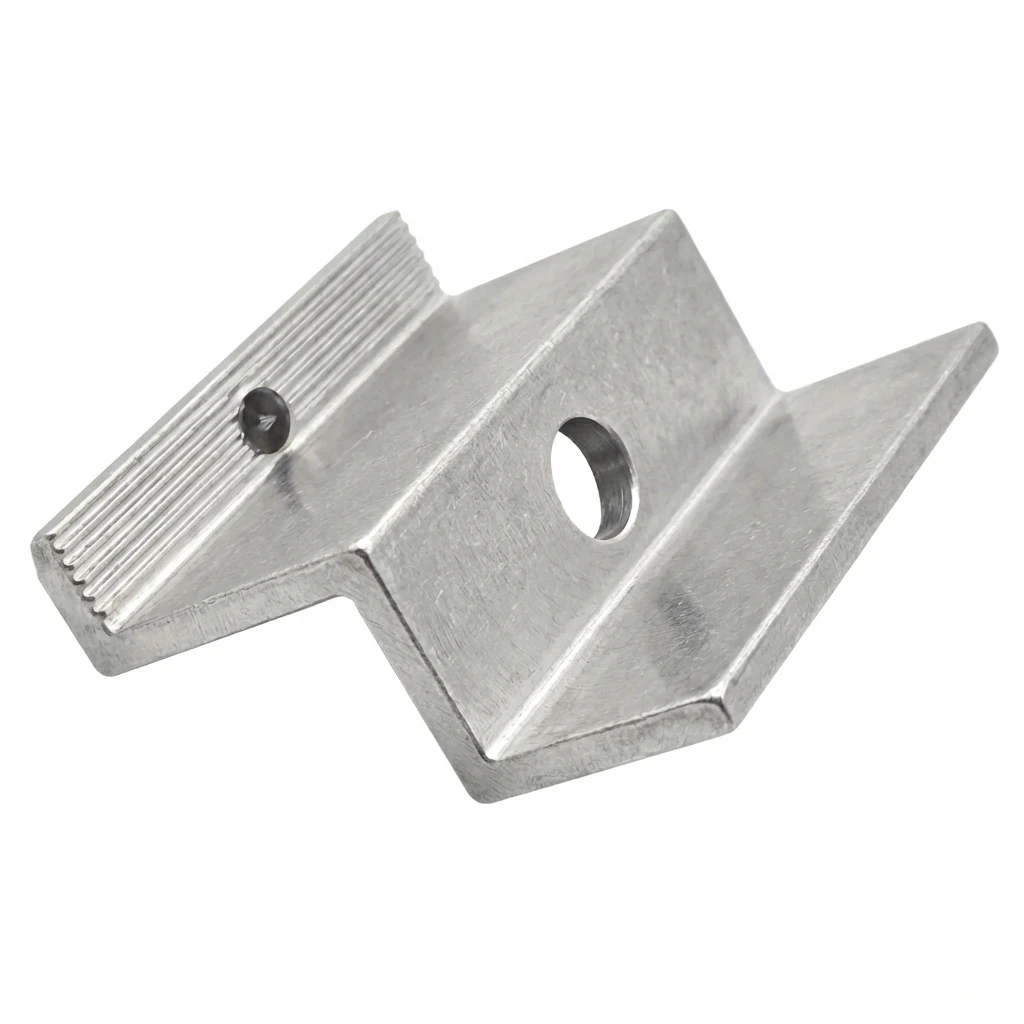

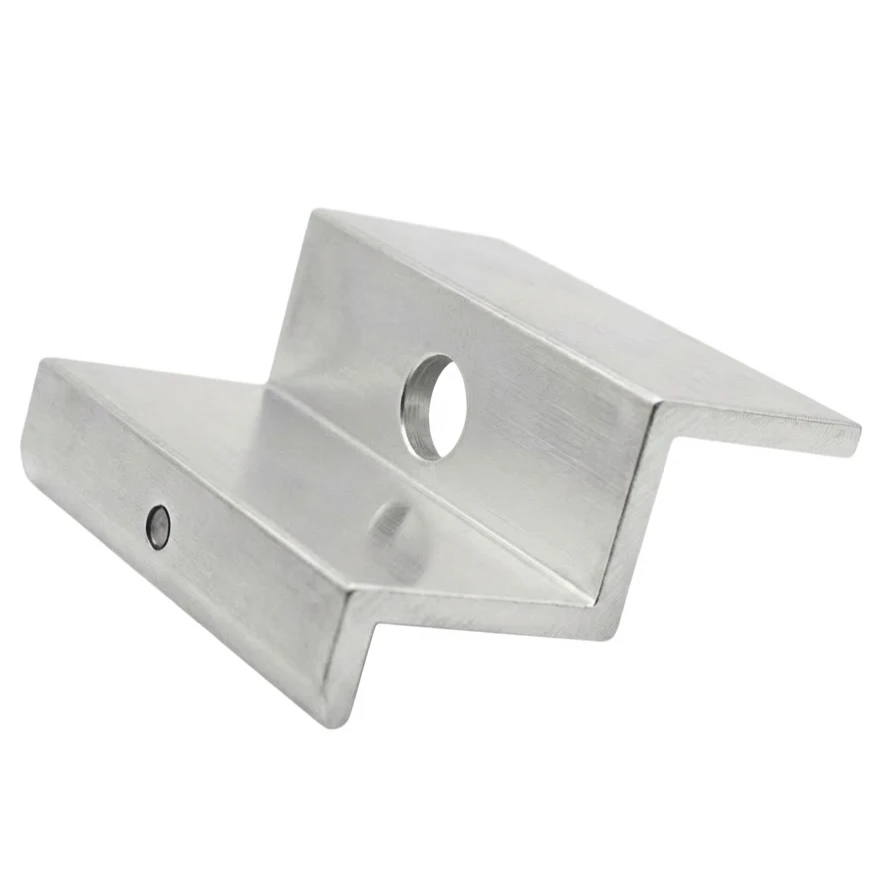

Eindklem H40 met aardingspin is een professioneel montage-element voor het bevestigen van fotovoltaïsche modules met een framehoogte van 40 mm. Vervaardigd uit hoogwaardige aluminiumlegering 6063-T66 en zorgt voor een duurzame en veilige bevestiging van zonnepanelen op de draagconstructie. Het oppervlak van het element blijft ruw, zonder extra beschermende coating, wat een nauwkeurige en betrouwbare potentiaalvereffening tussen de onderdelen van de installatie mogelijk maakt.
Het onderscheidende kenmerk van deze klem is de geïntegreerde aardingspin, die een snelle en doeltreffende potentiaalvereffening mogelijk maakt tussen de fotovoltaïsche module en de draagconstructie. Bij het aanspannen doorboort de pin de geanodiseerde laag van het frame, wat zorgt voor een ononderbroken verbinding. Deze oplossing vergemakkelijkt niet alleen de montage – doordat extra aardingssluitringen overbodig zijn – maar verkort ook aanzienlijk de installatietijd en biedt een hoog niveau van veiligheid en efficiëntie van het hele systeem.
Deze innovatieve oplossing ondersteunt installaties voor bliksem- en overspanningsbeveiliging, wat vooral nuttig is in fotovoltaïsche systemen. De eindklem met aardingspin is ideaal voor panelen die afzonderlijk of op uiterste posities in een rij worden gemonteerd.

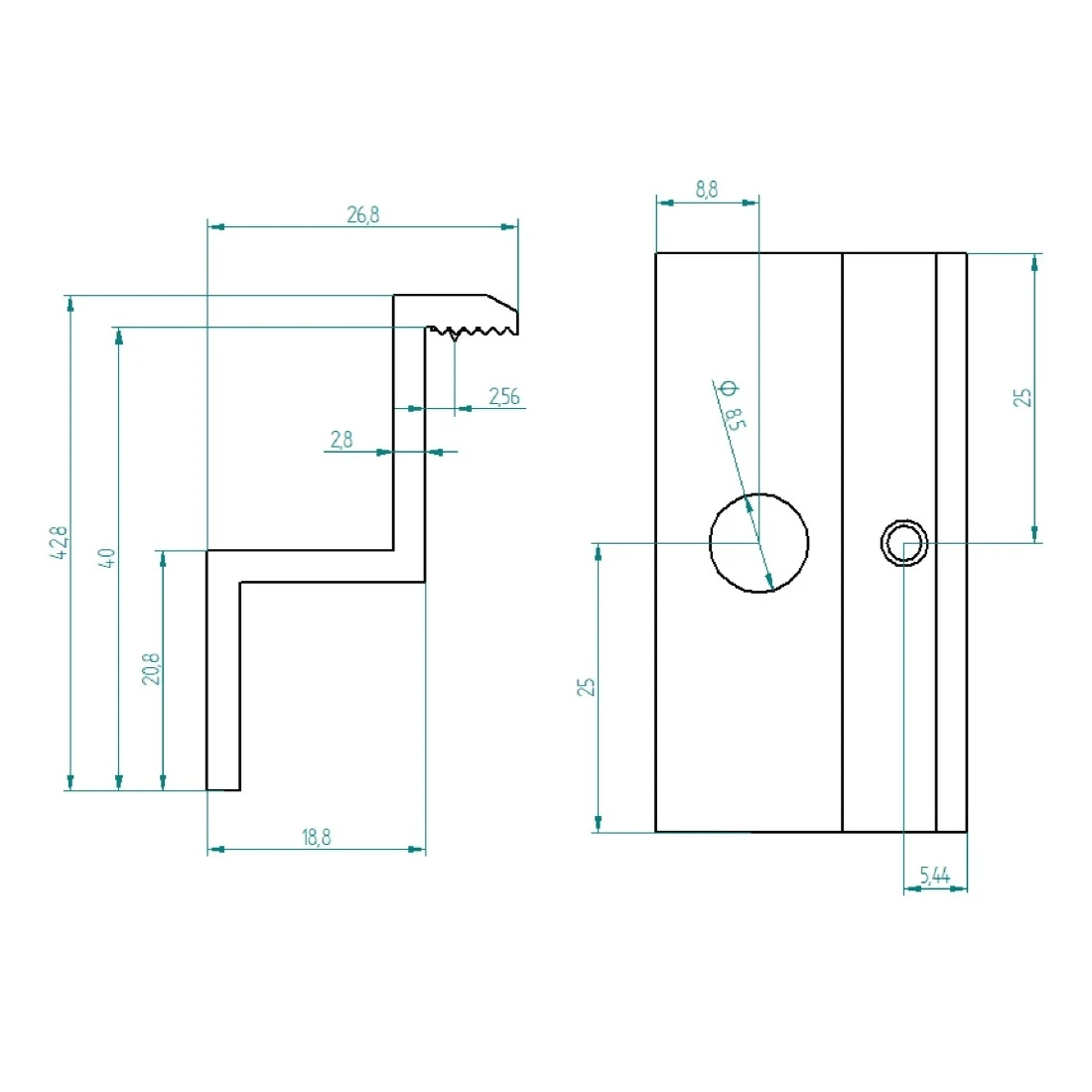

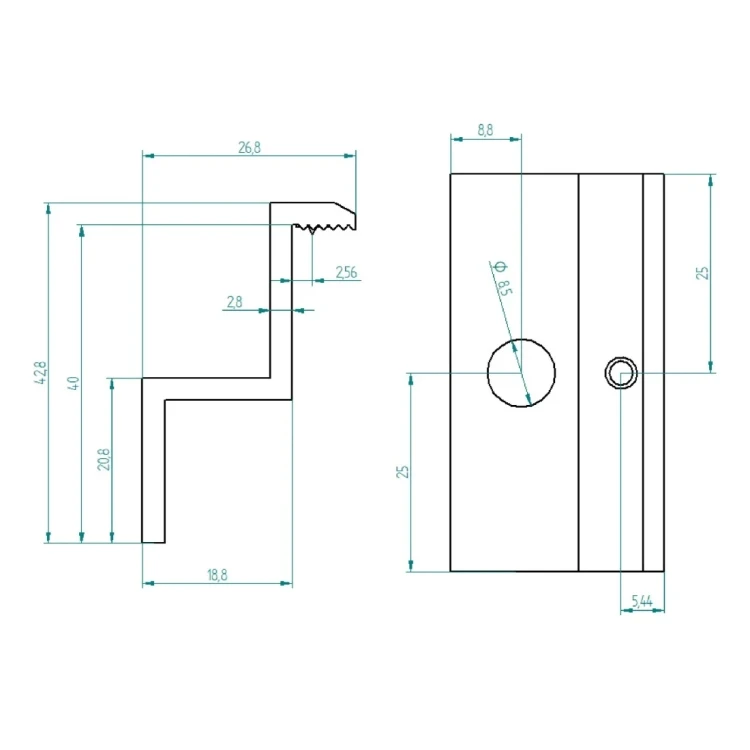

Technische gegevens
- Framehoogte van de module: 40 mm
- Totale hoogte: 42,8 mm
- Diameter van het montagegat: 8,5 (M8)
- Materiaal: aluminium EN AW 6063-T66
- Afwerking: ruw
- Aanbevolen aanhaalmoment: waarde afhankelijk van de documentatie van de fabrikant van de PV-module
- Gebruikte bouten: M8
Toepassing
De eindklem is een essentieel bevestigingselement in installaties van zonnepanelen – hij dient om de buitenste panelen in een rij aan het aluminium profiel te bevestigen. Het product is bestemd voor de montage van zonnepanelen op platte en hellende daken. Gebruik de eindklem om panelen aan het begin en einde van elke rij te bevestigen. Tussen aangrenzende panelen in een rij moeten middenklemmen worden gebruikt.
Compatibiliteit
- Aluminium profielen geschikt voor zeskantbouten
- Aluminium profielen voor T-bouten
- Trapeziumprofielen voor daken met trapeziumvormige platen
Voordelen
- Hoogwaardig materiaal – vervaardigd uit aluminium EN AW 6063-T66, kenmerkt zich door een hoge weerstand tegen weersomstandigheden
- Duurzaamheid – de hoge afwerkingskwaliteit garandeert een duurzame bevestiging van de constructie van de fotovoltaïsche panelen
- Corrosiebestendigheid – bestand tegen externe invloeden en corrosie
- Mechanische sterkte – bestand tegen schokken en mechanische beschadigingen
- Ingebouwde aarding – de aardingspin maakt aardingssluitringen overbodig, wat tijd bespaart en het montagegemak vergroot
- Potentiaalvereffening – zorgt voor ononderbroken elektrisch contact tussen de module en de draagconstructie
- Ideaal voor afzonderlijke panelen – een uitstekende oplossing voor modules die afzonderlijk of op de uiterste posities in een rij worden gemonteerd
Montageadvies
- Monteer de klem op de montagerail met behulp van een glijmoer en een M8-bout
- Plaats het buitenste fotovoltaïsche paneel binnen de klem en zorg ervoor dat de aardingspin contact maakt met het frame van de module
- Draai de bout aan volgens de aanbevelingen van de fabrikant van de PV-module
- Per rij panelen zijn minimaal vier eindklemmen nodig – twee aan het begin en twee aan het einde van de rij panelen
- Gebruik geen geanodiseerde of gelakte eindklemmen met pin. Gebruik in dat geval een eindklem zonder pin en een speciaal contactplaatje dat tussen het paneelframe en het aluminium profiel wordt geplaatst
Inhoud van de verpakking Eindklem H40 met aardingspin. Opmerking: bouten, moeren en glijmoeren moeten apart worden aangeschaft.
