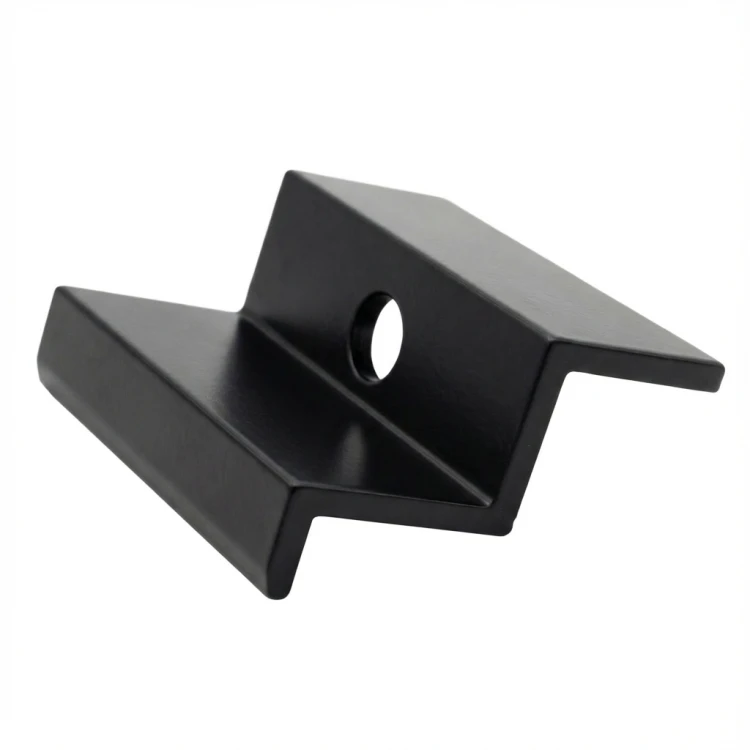

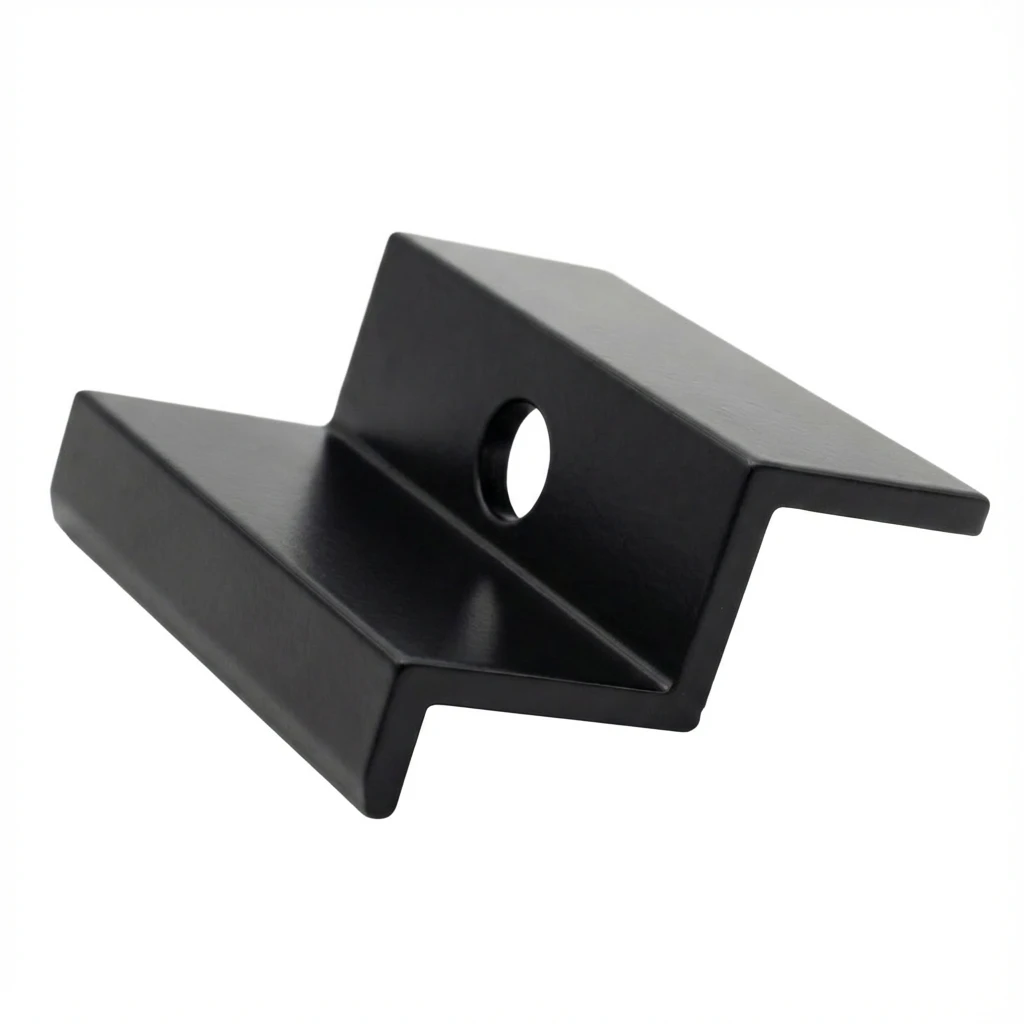

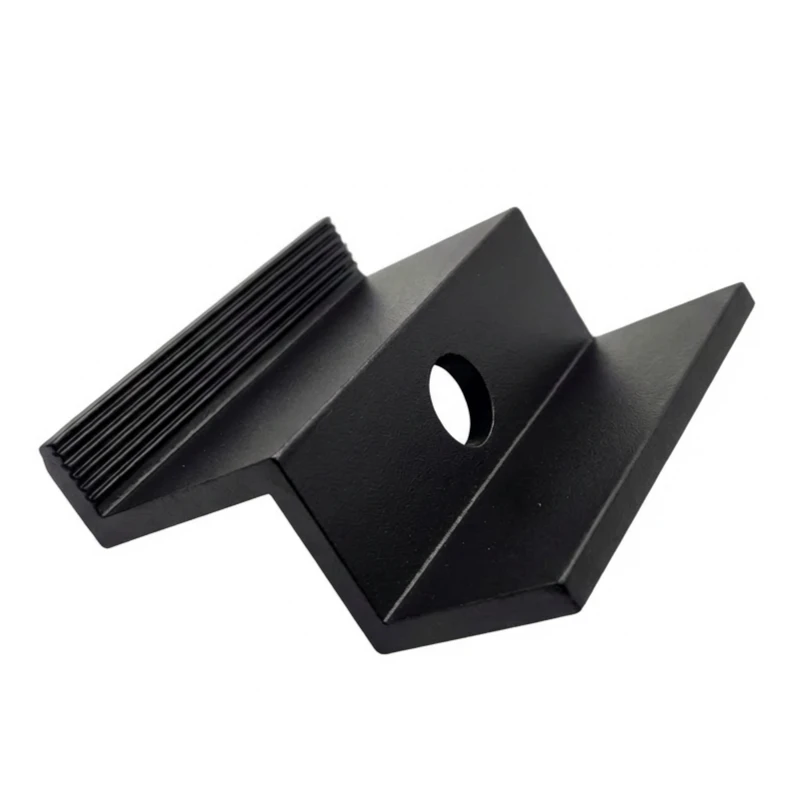

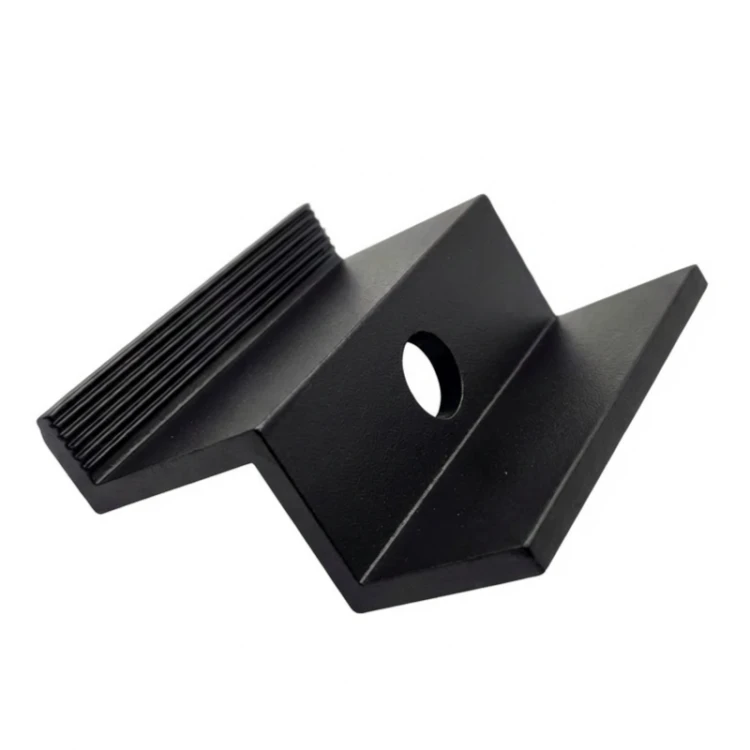

Eindklem H40 L50 - gelakt - zwart
Leave feedback on the product
Eindklem voor PV-modules met een framehoogte van 40 mm, vervaardigd uit aluminium EN AW 6063-T66 met een zwarte gelakte afwerking. Bedoeld voor het bevestigen van de buitenste panelen in een rij op aluminium profielen. Diameter van het montagegat M8, hoge weerstand tegen corrosie en weersinvloeden.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: PV-03-79
Beschrijving
Eindklem H40 L50 - zwart met pin
De eindklem H40 is een professioneel montage-element voor het bevestigen van fotovoltaïsche modules met een framehoogte van 40 mm. Vervaardigd uit hoogwaardige aluminiumlegering 6063-T66, zorgt hij voor een duurzame en veilige bevestiging van zonnepanelen op de draagconstructie. Het oppervlak van het element heeft een zwarte gelakte afwerking, die het extra beschermt tegen weersinvloeden en de installatie een esthetische uitstraling geeft.
De eindklem is ideaal voor panelen die afzonderlijk of op de buitenste posities in een rij worden gemonteerd.

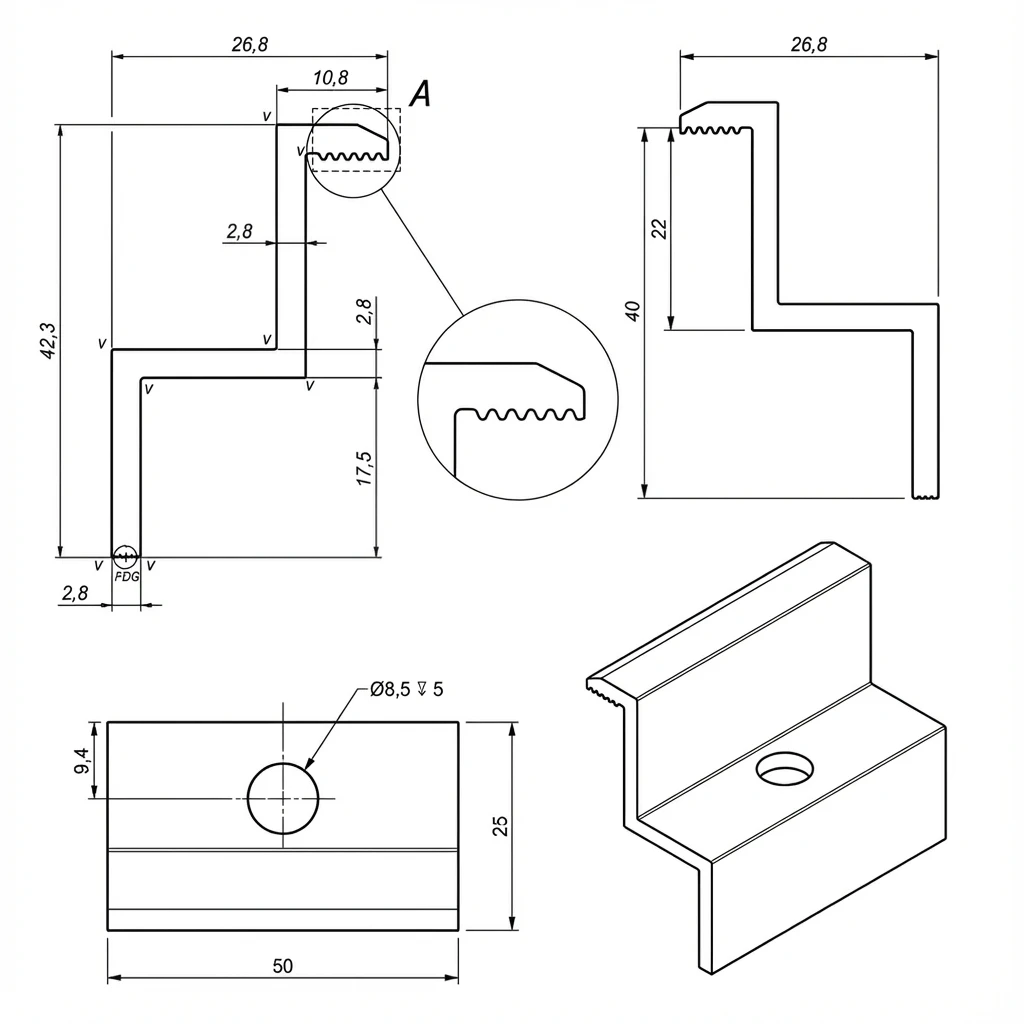

Technische gegevens
- Framehoogte van de module: 40 mm
- Totale hoogte: 42,8 mm
- Diameter van het montagegat: 8,5 (M8)
- Materiaal: aluminium EN AW 6063-T66
- Afwerking: zwarte lak
- Aanbevolen aanhaalmoment: waarde afhankelijk van de documentatie van de fabrikant van de PV-module
- Gebruikte bouten: M8
Toepassing
De eindklem is een essentieel bevestigingselement in installaties met zonnepanelen – hij dient om de buitenste panelen in een rij aan het aluminium profiel te bevestigen. Het product is bedoeld voor de montage van zonnepanelen op platte en hellende daken. Gebruik de eindklem om panelen aan het begin en einde van elke rij te bevestigen. Tussen aangrenzende panelen in een rij moeten middenklemmen worden gebruikt.
Compatibiliteit
- Aluminium profielen geschikt voor zeskantbouten
- Aluminium profielen voor T-bouten
- Trapeziumprofielen voor daken met trapeziumvormige dakplaten
Voordelen
- Hoogwaardig materiaal – vervaardigd uit aluminium EN AW 6063-T66, kenmerkt zich door een hoge weerstand tegen weersinvloeden
- Duurzaamheid – de hoogwaardige uitvoering garandeert een duurzame bevestiging van de constructie van de fotovoltaïsche panelen
- Corrosiebestendigheid – bestand tegen externe factoren en corrosie
- Mechanische sterkte – bestand tegen schokken en mechanische beschadigingen
- Esthetiek – de zwarte gelakte afwerking zorgt voor een aantrekkelijk uiterlijk van de PV-installatie
- Ideaal voor afzonderlijke panelen – een uitstekende oplossing voor modules die afzonderlijk of op de buitenste posities in een rij worden gemonteerd
Montage-aanwijzingen
- Monteer de klem met behulp van een schuifmoer en een M8-bout
- Draai de bout aan met een kracht conform de aanbevelingen van de fabrikant van de PV-module
- Per rij panelen zijn minimaal vier eindklemmen nodig – twee aan het begin en twee aan het einde van de rij panelen
Inhoud van de verpakking Eindklem H40. Let op: bouten, moeren en schuifmoeren moeten apart worden aangeschaft.
