Eindklem H35 L50 - blank met aardingspen
Leave feedback on the product
Eindklem H35 met aardingspen voor fotovoltaïsche modules. Vervaardigd uit aluminium 6063-T66 en zorgt voor potentiaalvereffening tussen het paneel en de draagconstructie. Boordiameter M8, blanke (onbehandelde) oppervlakte.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: PV-03-38
Beschrijving
Eindklem H35 L50 - blank met pen

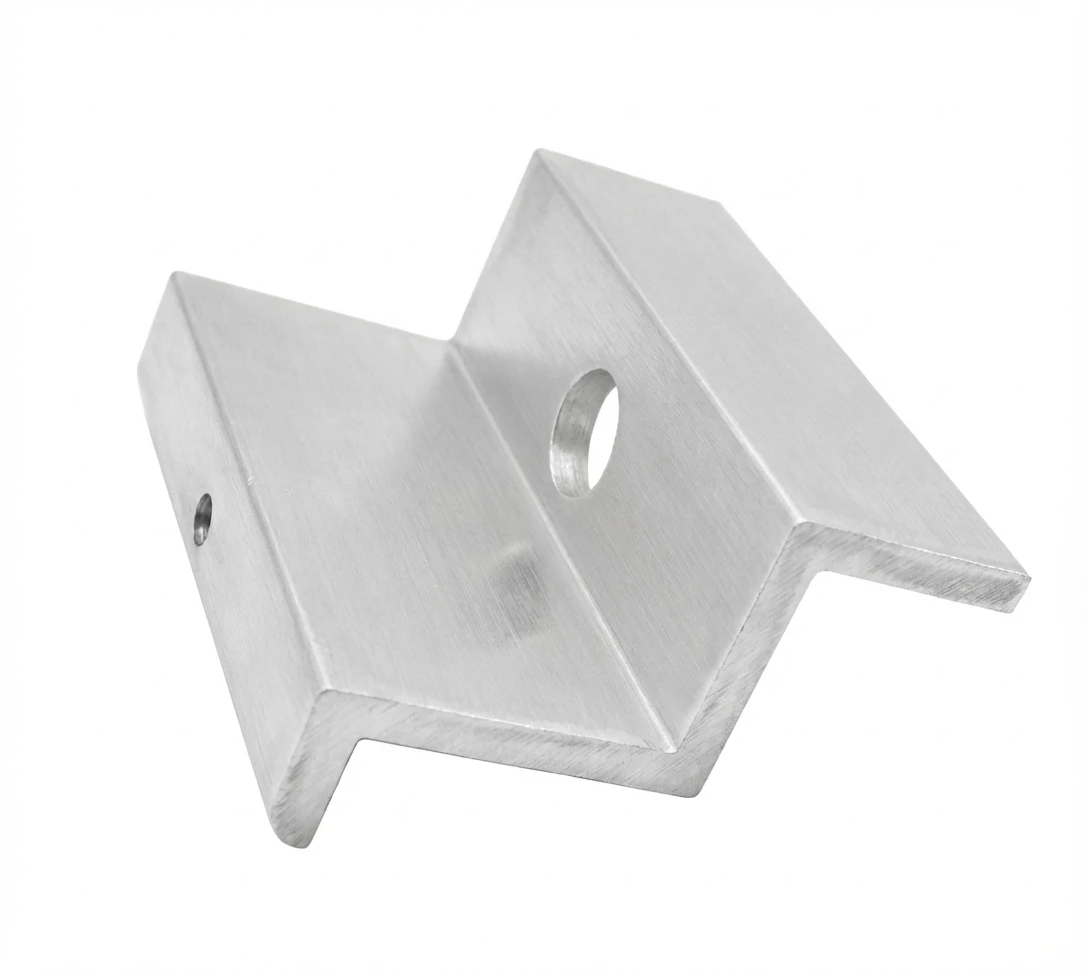

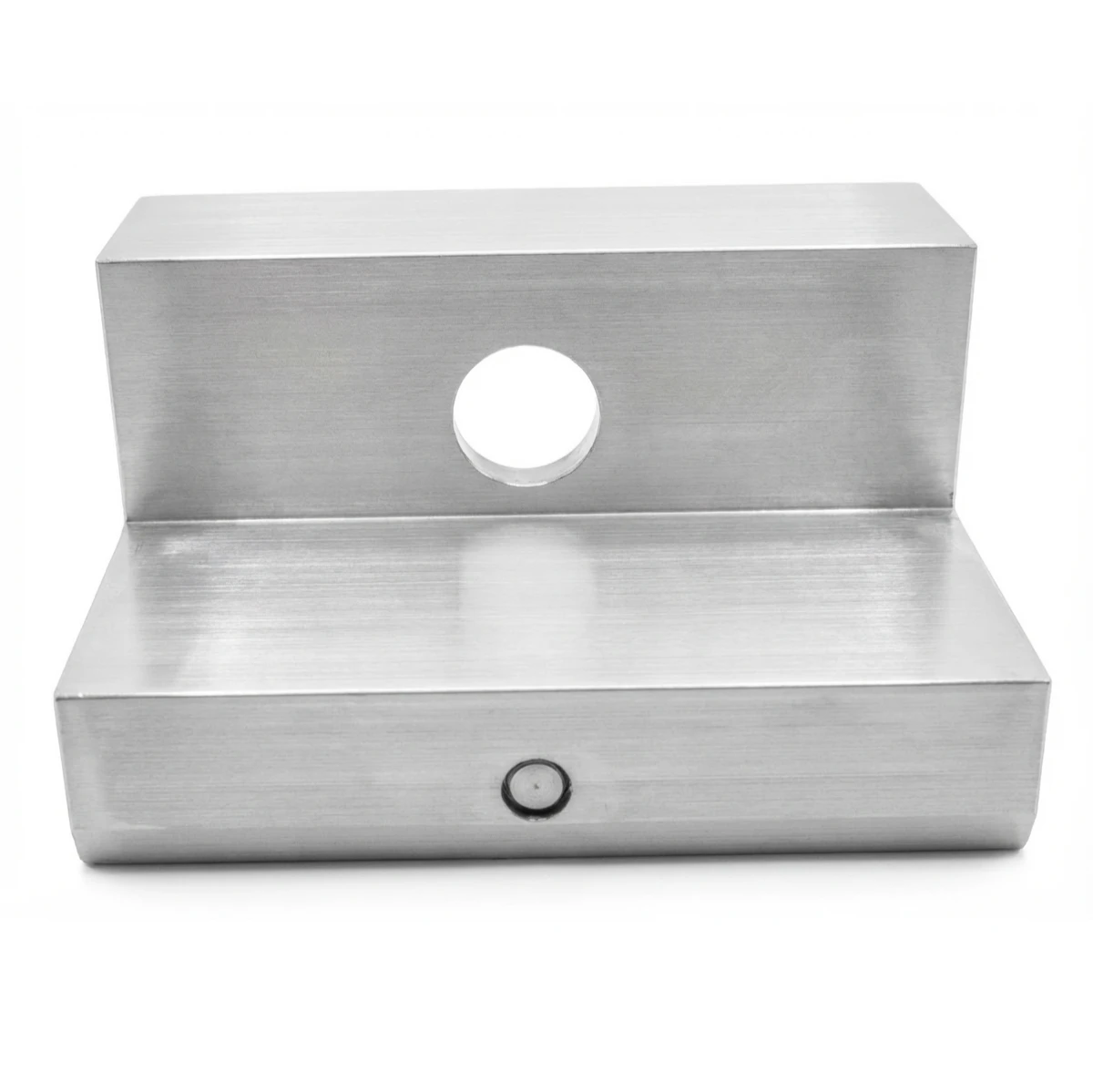

Eindklem H35 met aardingspen is een professioneel montage-element voor het bevestigen van fotovoltaïsche modules met een framehoogte van 35 mm. Vervaardigd uit hoogwaardige aluminiumlegering 6063-T66, zorgt hij voor een duurzame en veilige bevestiging van zonnepanelen op de draagconstructie. Het oppervlak van het element blijft blank, zonder extra beschermende coatings, wat een nauwkeurige en betrouwbare potentiaalvereffening tussen de onderdelen van de installatie mogelijk maakt.

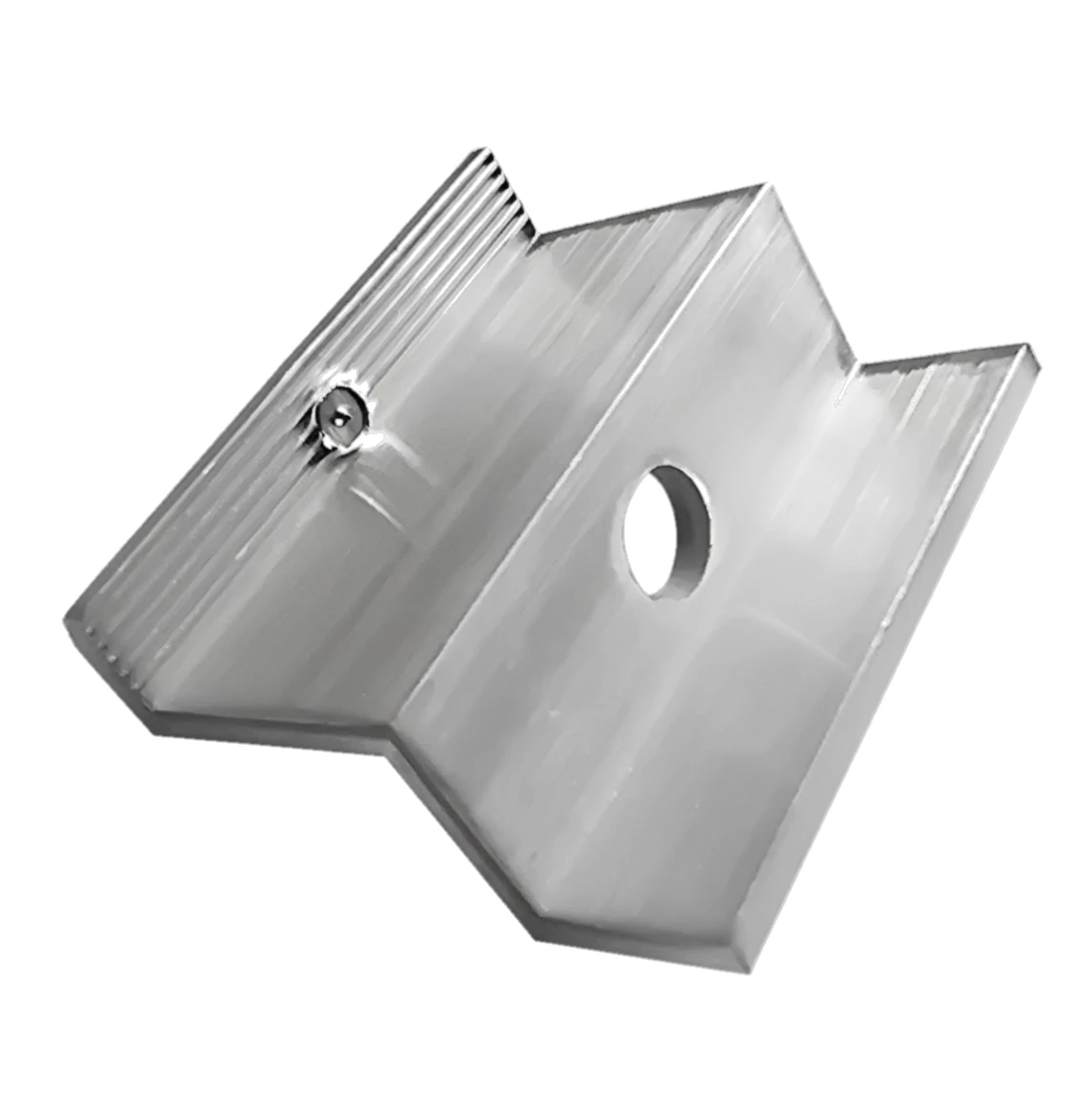

Het onderscheidende kenmerk van deze klem is de geïntegreerde aardingspen, die een snelle en doeltreffende potentiaalvereffening mogelijk maakt tussen de fotovoltaïsche module en de draagconstructie. Bij het vastdraaien doorboort de pen de geanodiseerde laag van het frame, waardoor de continuïteit van de verbinding gewaarborgd is. Deze oplossing vergemakkelijkt niet alleen de montage – er zijn geen extra aardingsplaatjes meer nodig – maar verkort ook aanzienlijk de installatietijd en biedt een hoog niveau van veiligheid en efficiëntie van het volledige systeem.
Deze innovatieve oplossing ondersteunt bliksem- en overspanningsbeveiligingsinstallaties en is bijzonder nuttig in fotovoltaïsche systemen. De eindklem met aardingspen is ideaal voor panelen die afzonderlijk of op de uiterste posities in een rij worden gemonteerd.

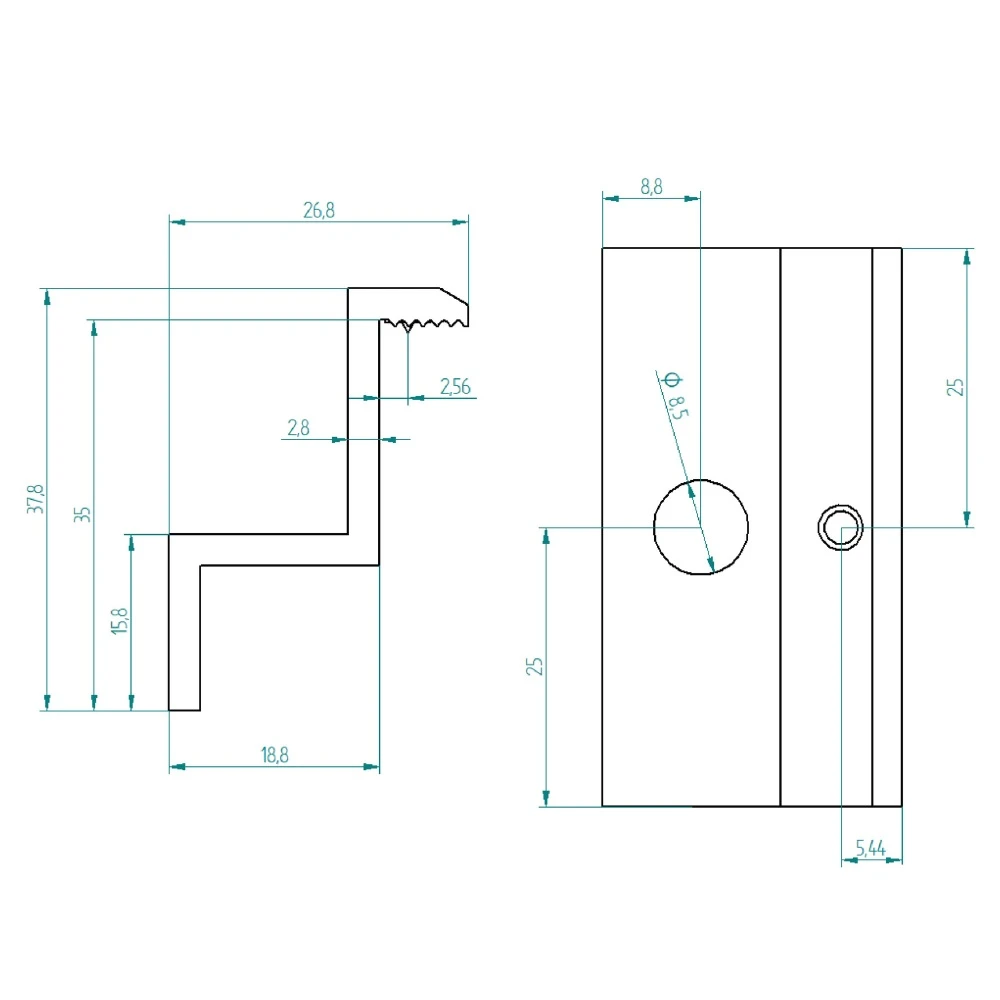

Technische gegevens
- Framehoogte van de module: 35 mm
- Totale hoogte: 37,8
- Diameter van het montagegat: 8,5 mm (M8)
- Materiaal: aluminium 6063-T66
- Afwerking: blank
- Aanbevolen aanhaalmoment: waarde afhankelijk van de documentatie van de fabrikant van de PV-module
- Te gebruiken bouten: M8
Toepassing De eindklem is een essentieel bevestigingselement in zonnepaneelinstallaties – hij dient om de buitenste panelen in een rij aan het aluminium profiel te bevestigen. Het product is bestemd voor de montage van zonnemodules op platte en hellende daken. Gebruik de eindklem om panelen aan het begin en einde van elke rij te bevestigen. Tussen aangrenzende panelen in een rij moeten middenklemmen worden gebruikt.
Compatibiliteit
- Aluminium profielen geschikt voor zeskantbouten
- Aluminium profielen voor T-bouten
- Trapeziumprofielen voor daken met trapeziumvormige dakplaten
Voordelen
- Hoogwaardig materiaal – vervaardigd uit aluminium 6063-T66, met een hoge weerstand tegen weersomstandigheden
- Duurzaamheid – de hoge afwerkingskwaliteit garandeert een duurzame bevestiging van de constructie van de fotovoltaïsche panelen
- Corrosiebestendigheid – bestand tegen externe invloeden en corrosie
- Mechanische sterkte – bestand tegen schokken en mechanische beschadiging
- Ingebouwde aarding – de aardingspen maakt aardingsplaatjes overbodig, wat tijd bespaart en de montage vergemakkelijkt
- Potentiaalvereffening – zorgt voor continuïteit van het elektrische contact tussen de module en de draagconstructie
- Ideaal voor afzonderlijke panelen – uitstekende oplossing voor modules die afzonderlijk of op de uiterste posities in een rij worden gemonteerd
Montage-aanwijzingen
- Monteer de klem op de montagerail met behulp van een glijmoer en een M8-bout
- Plaats het buitenste fotovoltaïsche paneel in de klem en zorg ervoor dat de aardingspen contact maakt met het frame van de module
- Draai de bout vast volgens de aanbevelingen van de fabrikant van de PV-module
- Per rij panelen zijn minimaal vier eindklemmen nodig – twee aan het begin en twee aan het einde van de rij panelen
- Gebruik geen geanodiseerde of gelakte eindklemmen met pen. Gebruik in dat geval een eindklem zonder pen en een speciaal contactplaatje dat tussen het paneelframe en het aluminium profiel wordt geplaatst
Inhoud van de verpakking Eindklem H35 met aardingspen. Let op: bouten, moeren en glijmoeren moeten apart worden aangekocht.
