Eaton Overspanningsbeveiliging PV DC Type 1+2 (Klasse B+C) 1000V 2P+N 15kA 3,7kV
Leave feedback on the product
DC Type 1+2 overspanningsbeveiliging voor fotovoltaïsche installaties 1000V 2P+N, ontladingsstroom 15kA, beschermingsniveau 3,7kV. Vervangbare modules, optische statusindicator, weerstand 40kA, montage op DIN-rail TH-35.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Kies een variant:
Individual variants may differ in price
Hoeveelheid
Product code:
Beschrijving

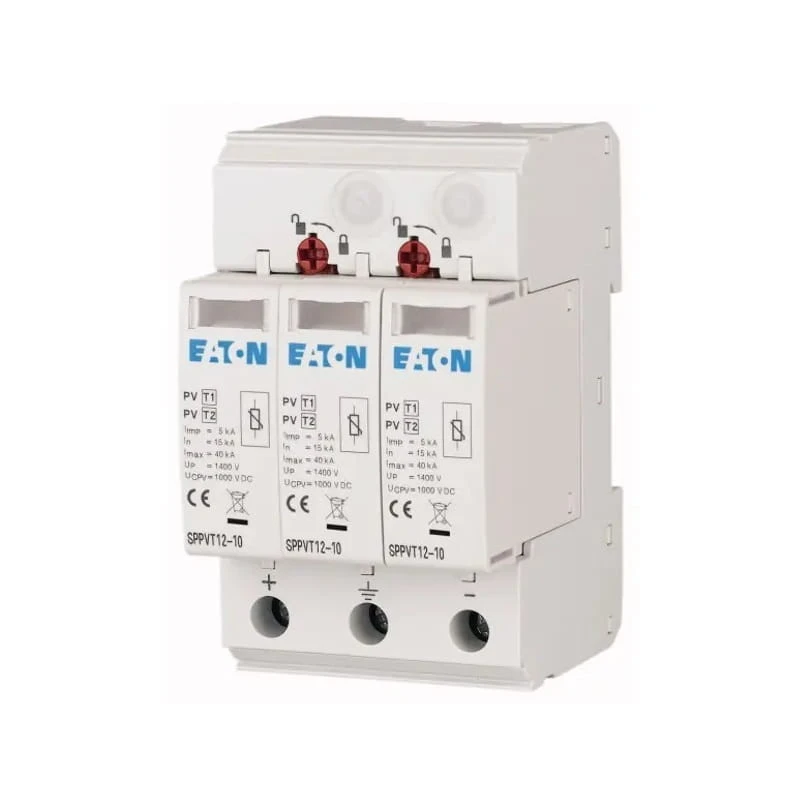

Overspanningsbeveiliging PV DC Type 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON
Overspanningsbeveiliging PV DC Type 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON is een apparaat dat is ontworpen om elektrische installaties te beschermen tegen overspanningen die kunnen optreden als gevolg van blikseminslag of storingen in het transmissienetwerk.
De functie van deze overspanningsbeveiliging is het verkorten van de doorlooptijd en het beperken van de frequentie van de volgstroom, met als doel de netwerkcomponenten te beschermen. Deze beschermer is speciaal aangepast voor gebruik in fotovoltaïsche PV-installaties, zowel geaard als niet-geaard. Hij biedt vervangbare modules en optische indicatoren die de activering signaleren.
De SPPVT-serie overspanningsbeveiligingen kenmerkt zich door een weerstand tegen ontladingsstroom tot 40 kA en heeft een kortsluitvastheid ISCPV tot 1000 A, wat ze een betrouwbare keuze maakt voor het waarborgen van de veiligheid van fotovoltaïsche systemen.
Specificatie
| Parameter | Waarde |
|---|---|
| Fabrikant | EATON |
| Voor netwerk | DC (Fotovoltaïsch PV) |
| Beschermingsklasse | B+C (Type 1+2) |
| Aantal polen | 3 |
| Nominale ontladingsstroom (In) | 15kA |
| Spanningsbeschermingsniveau | 3,7kV |
| Breedte uitgedrukt in aantal modules | 3 |
| Nominale bedrijfsspanning | 1000 V |
| Beschermingsgraad IP | IP20 |
| Maximale ontladingsstroom | 40 kA |
| Netwerkconfiguratie | IT |
| Aantal geleiders | 2 |
| Nominale ontladingsstroom - piekwaarde (8/20) | 15 kA |
| Nominale DC-spanning | 1000 V |
| Maximale ontladingsstroom (8/20) | 40 kA |
| Hoogste permanente bedrijfsspanning DC | 1050 V |
| Montagemethode | DIN-rail TH-35 mm |
| Afmeting | 3 modules |
| Maximale spanning van fotovoltaïsche installatie | 1050 V |
| Maximale geleiderdiameter (enkel-/meerdraads) | 35 mm² |
| Maximale geleiderdiameter flexibel | 25 mm² |
| Activeringsignalering op apparaten | optisch |
| Type 2 | JA |
Bestanden om te downloaden
Product specifications.pdf
62.02 kB
Productspecificaties
