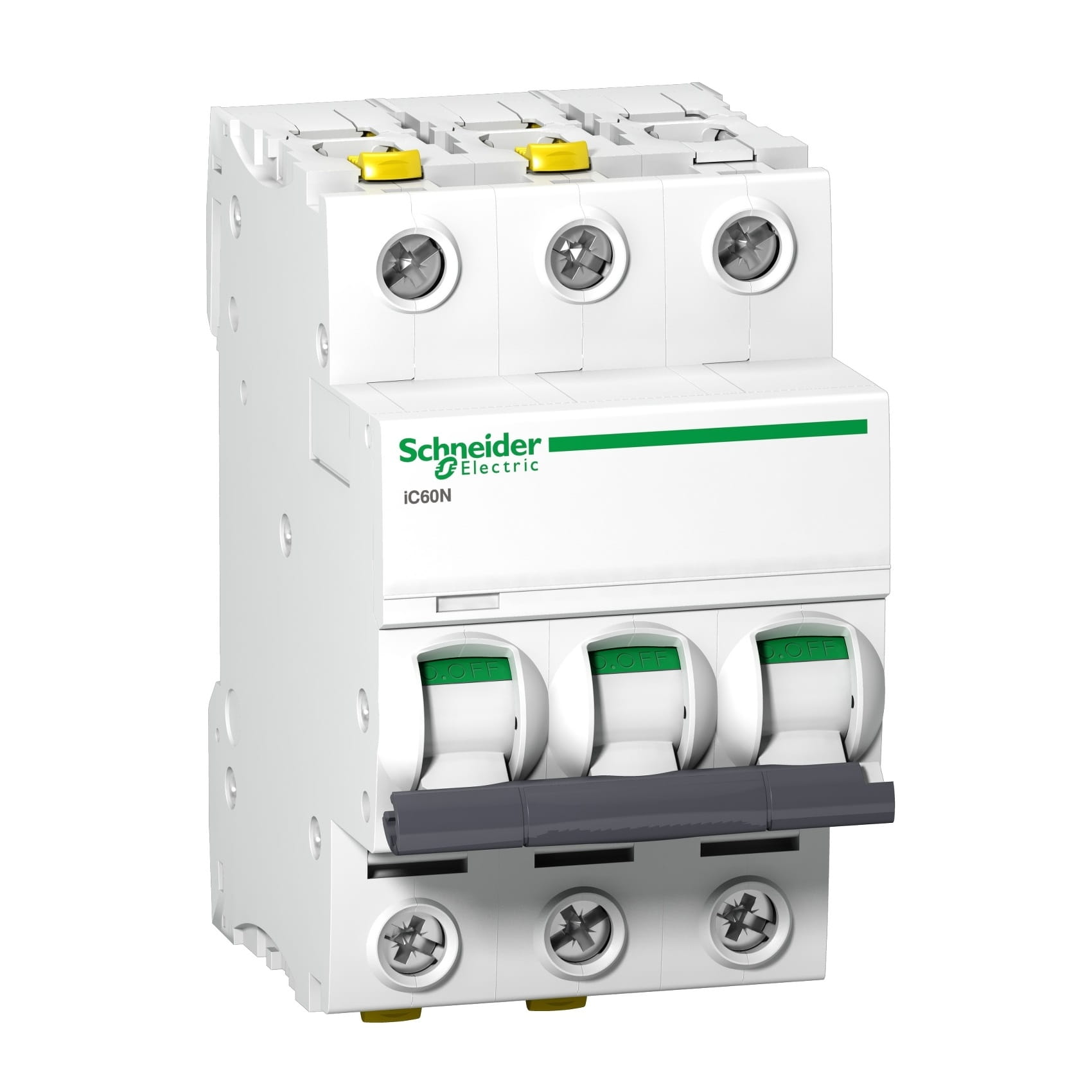

Disjoncteur Schneider Electric Acti9 3P 16A courbe B 6kA
product unavailable
toevoegen aan verlanglijst
Beschrijving
Schneider Electric Disjoncteur Magnéto-thermique B 16A 3P 6kA Acti9
Le disjoncteur magnéto-thermique B 16A 3P 6kA iC60N-B16-3 Acti9 A9F03316 de SCHNEIDER ELECTRIC protège efficacement les installations électriques contre les surcharges et les courts-circuits.
Il est idéal pour la protection des installations électriques dans les bâtiments résidentiels et similaires, s'intégrant avec d'autres appareils dans un ensemble de protection complet adapté aux besoins du secteur résidentiel. Il se caractérise par un pouvoir de coupure de 6kA.
Spécifications
| Paramètre | Valeur |
|---|---|
| Application de l'appareil | Distribution |
| Gamme de produits | Acti 9 |
| Nom du produit | Acti 9 iC60 |
| Type de produit ou composant | Disjoncteur magnéto-thermique |
| Nom abrégé de l'appareil | IC60N |
| Description des pôles | 3P |
| Nombre de pôles protégés | 3 |
| [In] courant assigné | 16 A |
| Type de réseau | [[Courant continu (DC) Courant alternatif (AC)]] |
| Technologie de déclenchement | Magnéto-thermique |
| Courbe de déclenchement | B |
| Catégorie d'utilisation | [[Catégorie A selon EN 60898-1 Catégorie A selon IEC 60898-1]] |
| Fonction de sectionnement | [[Oui selon EN 60898-1 Oui selon EN 60947-2 Oui selon IEC 60898-1 Oui selon IEC 60947-2]] |
| Normes | [[IEC 60898-1 EN 60947-2 IEC 60947-2 EN 60898-1]] |
Paramètres complémentaires
| Paramètre | Valeur |
|---|---|
| Fréquence du réseau | 50/60 Hz |
| Limite supérieure de déclenchement magnétique | 4 x In +/- 20 % |
| Classe de limitation | [[3 selon EN 60898-1 3 selon IEC 60898-1]] |
| Tension assignée d'isolement [Ui] | [[500 V courant alternatif (AC) 50/60 Hz selon EN 60947-2 500 V courant alternatif (AC) 50/60 Hz selon IEC 60947-2]] |
| Tension assignée de tenue aux chocs [Uimp] | [[6 kV selon EN 60947-2 6 kV selon IEC 60947-2]] |
| Indication de position des contacts | Oui |
| Type de commande | Levier |
| Signalisation locale | Indicateur de déclenchement |
| Support de montage | Rail DIN |
| Largeur en modules de 9 mm | 6 |
| Hauteur | 91 mm |
| Largeur | 54 mm |
| Profondeur | 78,5 mm |
| Poids du produit | 0,375 kg |
| Couleur | Blanc |
| Endurance mécanique | 20000 cycles |
| Endurance électrique | 10000 cycles |
| Raccordements - bornes | [[Borne double (haut ou bas) 1…25 mm² rigide Borne double (haut ou bas) 1…16 mm² souple]] |
| Longueur de dénudage | 14 mm pour connexion haut ou bas |
| Couple de serrage | 2 N.m haut ou bas |
| Protection différentielle | Bloc séparé |
Environnement de fonctionnement
| Paramètre | Valeur |
|---|---|
| Degré de protection IP | [[IP20 selon IEC 60529 IP20 selon EN 60529]] |
| Degré de pollution | 3 |
| Catégorie de surtension | IV |
| Tropicalisation | 2 |
| Humidité relative | 95 % à 55 °C |
| Température ambiante de fonctionnement | -35…70 °C |
| Température ambiante de stockage | -40…85 °C |
Offre de développement durable
| Paramètre | Valeur |
|---|---|
| Statut de l'offre durable | Produit Green Premium |
| Sans SVHC REACh | Oui |
| Directive européenne RoHS | Conforme |
| Sans métaux lourds toxiques | Oui |
| Sans mercure | Oui |
| Norme RoHS Chine | Directive RoHS Chine pro-active (hors du champ d'application légal RoHS Chine) |
| DEEE | Le produit doit être éliminé conformément aux réglementations en vigueur dans l'Union européenne concernant les déchets et ne peut pas être jeté avec les déchets ordinaires. |
